【机械行业标准(JB)】 冷镦螺钉模具 凹模 C型

1范围
中华人民共和国机械行业标准
冷镦螺钉模具
凹模C型
JB/T 4211. 11--96
代替JB4211.11—86
本标准规定了冷镦GB65开槽圆柱头螺钉、GB67开槽盘头螺钉、GB818十字槽盘头螺钉、M8~M10C型凹模的结构型式与尺寸，技术要求和标记。本标准适用于双击整模自动冷镦机的模具。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB65--85开槽圆柱头螺钉
GB67-—85开槽盘头螺钉
GB818—85十字槽盘头螺钉
GB1222—84弹簧钢
GB1299—85
合金工具钢技术条件
JB/T 4213—96
3结构型式与尺寸
紧固件冷镦模具技术条件
C型凹模的结构型式如图1所示，尺寸在表1中给出。标志

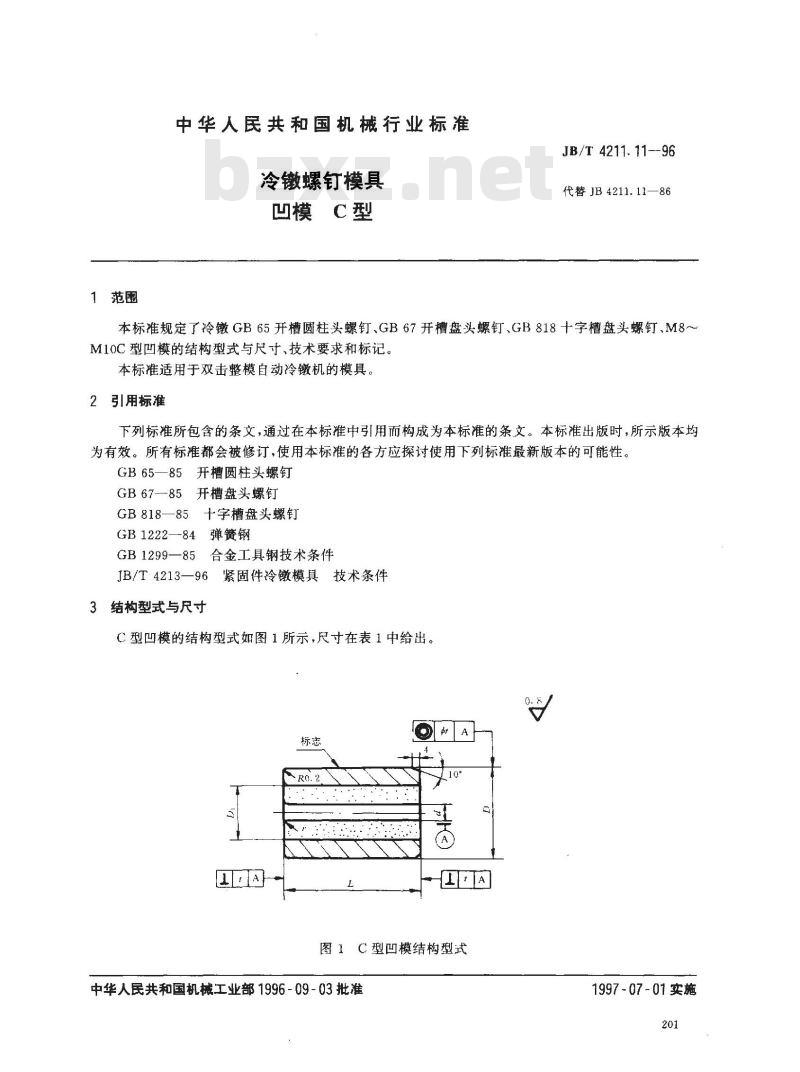

图1C型凹模结构型式
中华人民共和国机械工业部1996-09-03批准1997-07-01实施
螺纹规格
基本尺寸
极限偏差wwW.bzxz.Net
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
垂直度t
4技术要求
4.1材料
JB/T4211.11—96

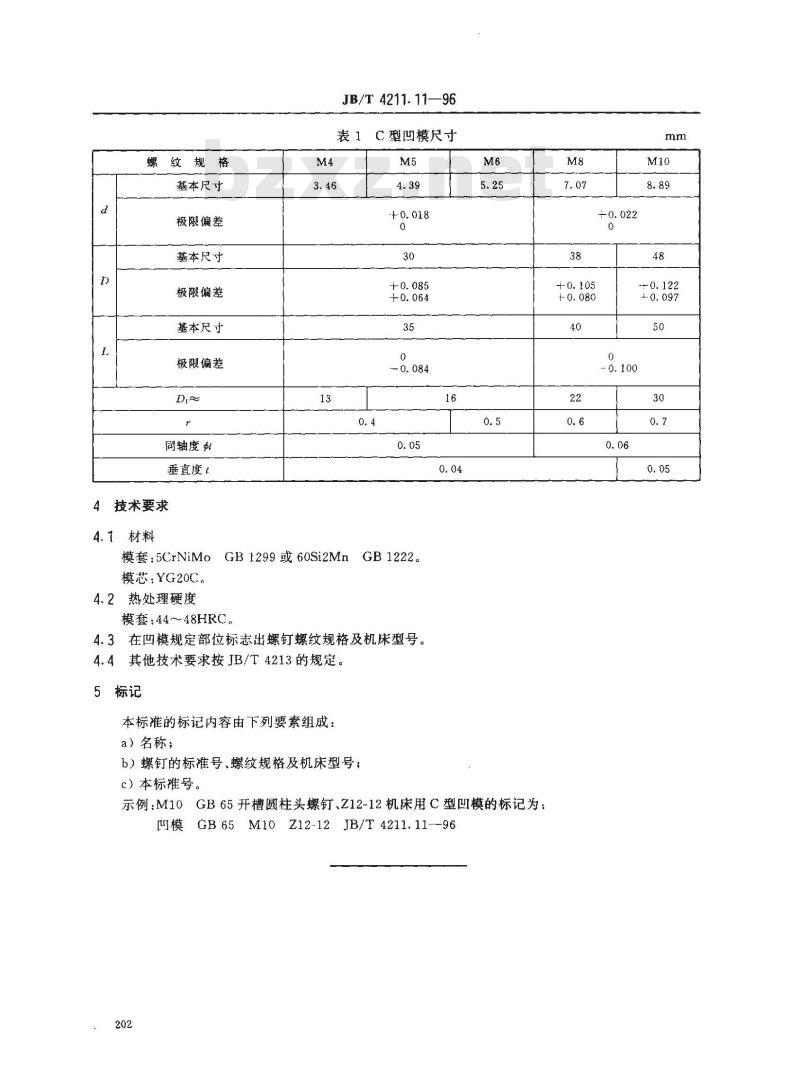

表1C型凹模尺寸
模套：5CrNiMoGB1299或60Si2Mn模芯：YG20C。
4.2热处理硬度
模套：44～48HRC。
4.3在凹模规定部位标志出螺钉螺纹规格及机床型号。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称：
b）螺钉的标准号、螺纹规格及机床型号：c）本标雅号。
示例：M10GB65开槽圆柱头螺钉、Z12-12机床用C型凹模的标记为：[模GB65M10Z12-12JB/T4211.11-96202
