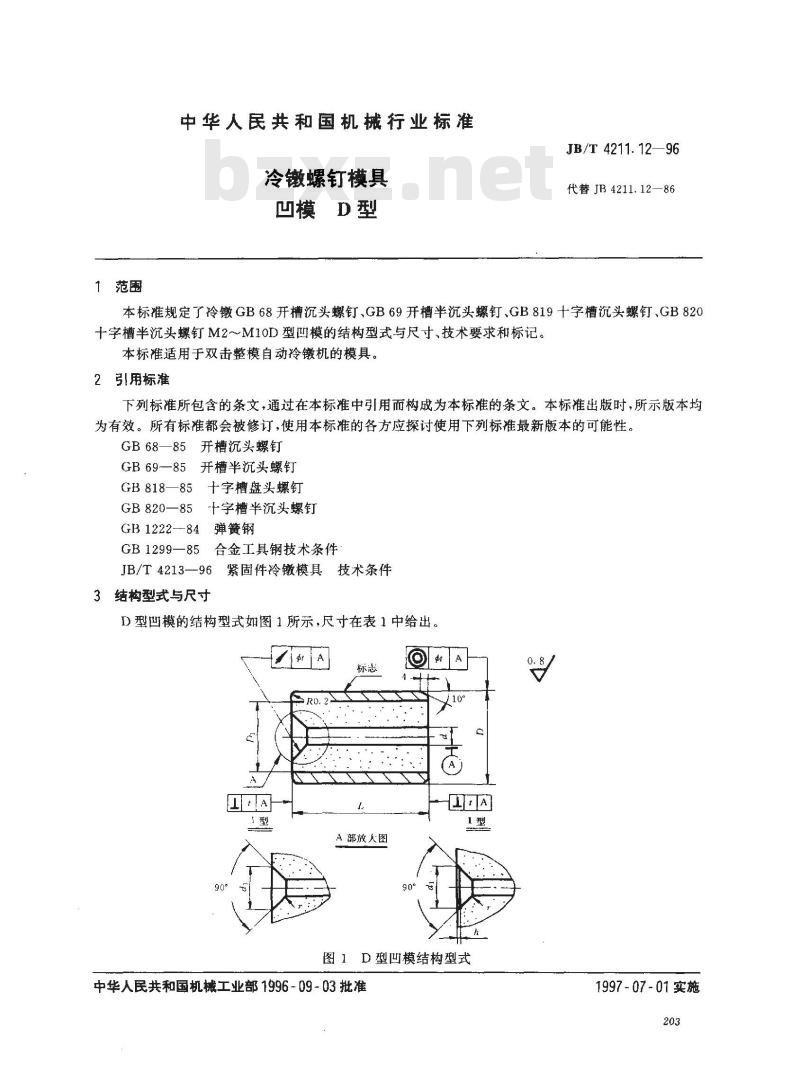

【机械行业标准(JB)】 冷镦螺钉模具 凹模 D型

1范围
中华人民共和国机械行业标准
冷镦螺钉模具
凹模D型
JB/T 4211.12—96
代替JB4211.12—86
本标准规定了冷镦GB68开槽沉头螺钉、GB69开槽半沉头螺钉、GB819十字槽沉头螺钉GB820十字槽半沉头螺钉M2～M10D型凹模的结构型式与尺寸、技术要求和标记。本标准适用于双击整模自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB68—85开槽沉头螺钉
GB69—85开槽半沉头螺钉
GB818—85十字槽盘头螺钉
十字槽半沉头螺钉
GB 820—85
GB 122284
GB1299—85
弹簧钢
合金工具钢技术条件
JB/T4213—96
紧固件冷镦模具技术条件
3结构型式与尺寸
D型凹模的结构型式如图1所示，尺寸在表1中给出。A
A部放人图
图1D型凹模结构型式
中华人民共和国机械工业部1996-09-03批准0.8
1997 - 07~ 01 实施
螺纹规格
基本尺寸bzxz.net
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
圆跳动虹
垂直度t
4技术要求
4.1材料
JB/T4211.12—96

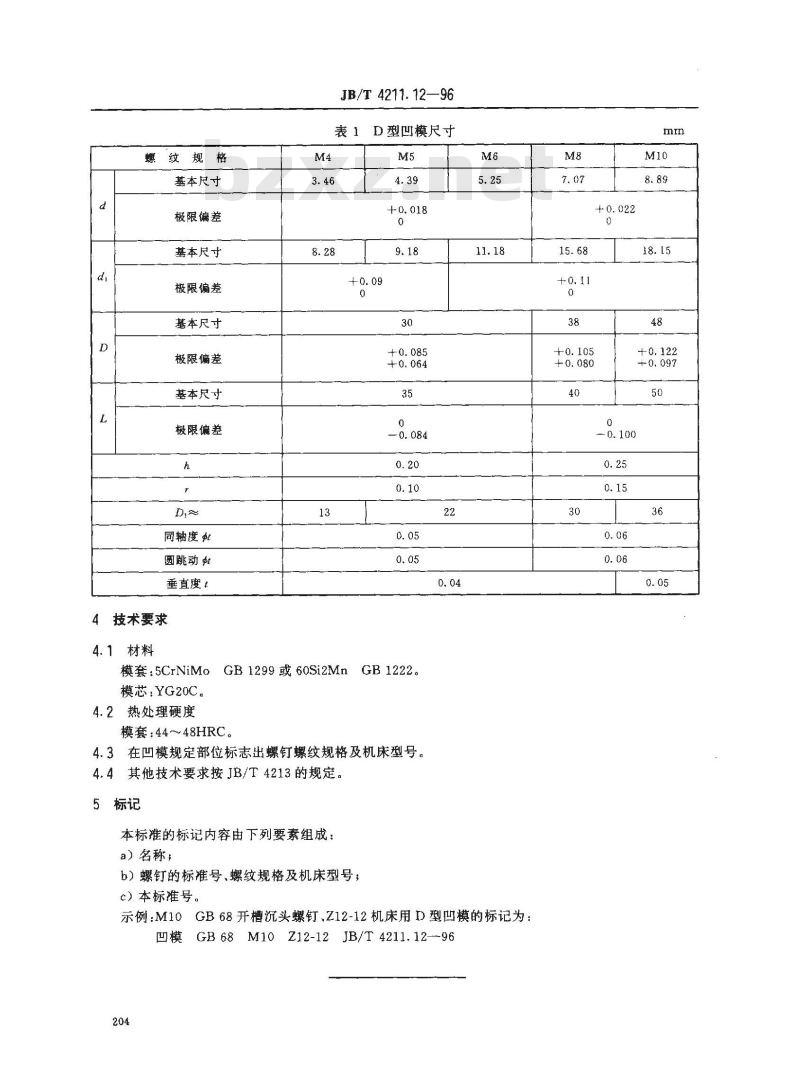

D型凹模尺寸
模套:5CrNiMo GB1299或 60Si2Mn GB 1222。模芯：YG20C。
4.2热处理硬度
模套：44~～48HRC。
4.3在凹模规定部位标志出螺钉螺纹规格及机床型号。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称
b）螺钉的标准号、螺纹规格及机床型号：c）本标准号。
示例：M10GB68开槽沉头螺钉、Z12-12机床用D型凹模的标记为：凹模 GB 68 M10 Z12-12 JB/T 4211.12--96204
