1范围
中华人民共和国机械行业标准
冷镦内六角圆柱头螺钉模具
初凹模
JB/T 4212.10—96
代替 JB4212.10--86
本标准规定了冷GB70内六角圆柱头螺钉M4~M20初镦凹模的结构型式与尺寸、技术要求和标记。
本标准适用于多工位自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB70—85内六角圆柱头螺钉
GB1222--84弹簧钢
GB1299--85合金工具钢技术条件JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸

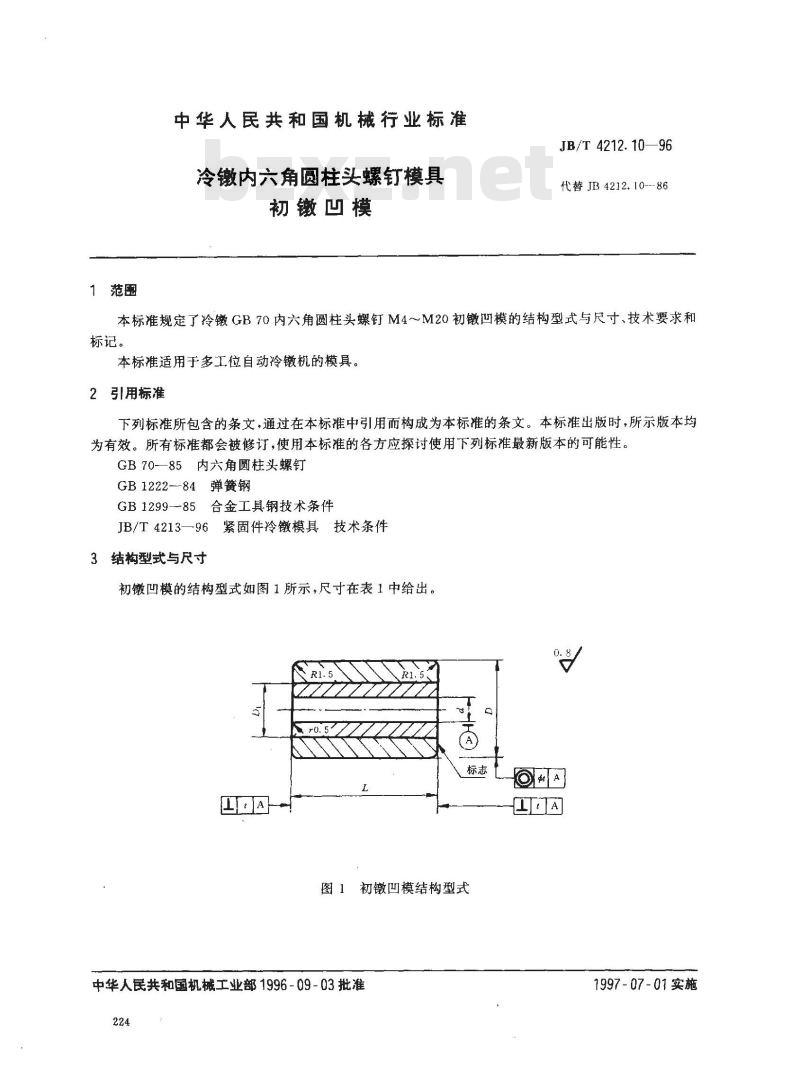

初镦凹模的结构型式如图1所示，尺寸在表1中给出。R1.
图1初镦凹模结构型式
中华人民共和国机械工业部1996-09-03批准224
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
垂直度！
技术要求
4.1材料
JB/T4212.10—96

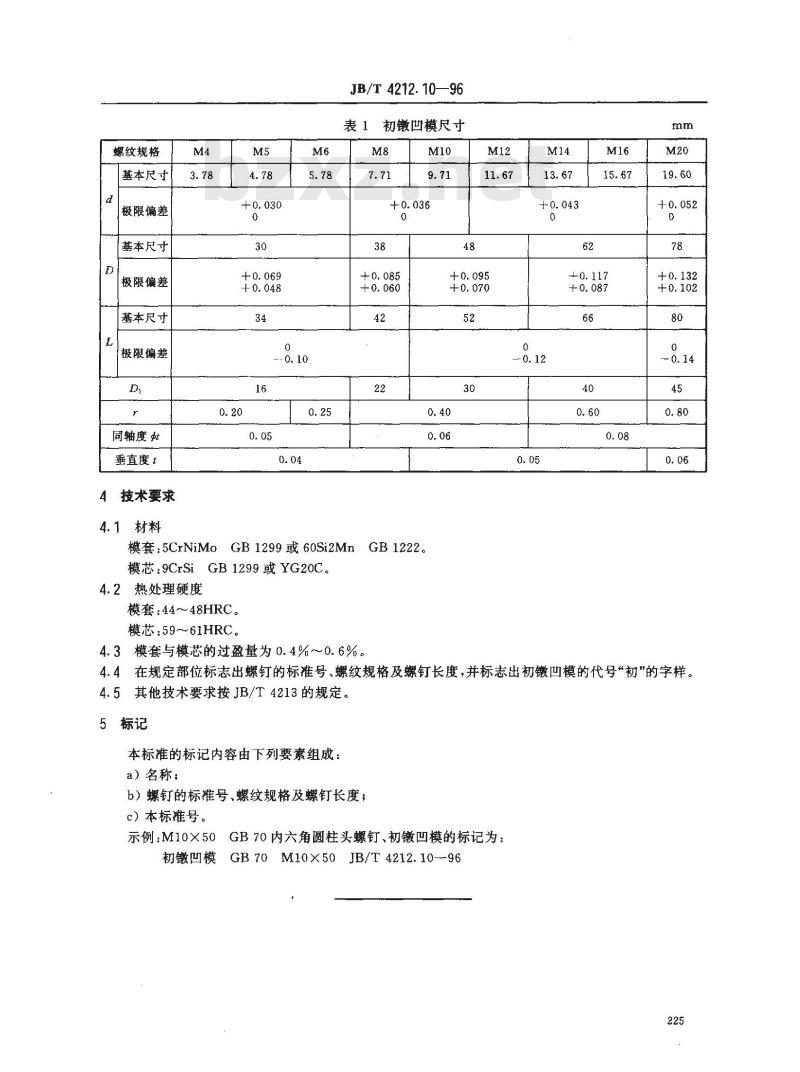

表1初凹模尺寸
模套：5CrNiMoGB1299或60Si2MnGB1222。模芯：9CrSiGB1299或YG20C。
4.2热处理硬度
模套：44～48HRC。
模芯：59～61HRC。
4.3模套与模芯的过盈量为0.4%～0.6%。mm
4.4在规定部位标志出螺钉的标准号、螺纹规格及螺钉长度，并标志出初镦凹模的代号“初”的字样。4.5其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标准号、螺纹规格及螺钉长度；c）本标准号。
示例：M10×50免费标准bzxz.net
GB70内六角圆柱头螺钉、初镦凹模的标记为：初镦凹模
真GB70M10X×50JB/T4212.10--96225
