【机械行业标准(JB)】 冷镦内六角圆柱头螺钉模具 六角凹模片

1范围
中华人民共和国机械行业标准
冷镦内六角圆柱头螺钉模具
六角凹模片
JB/T4212.12—96
代替JB4212.12--86
本标准规定了冷镦GB70内六角圆柱头螺钉M4～M20六角凹模片的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷镦机和多工位自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB70—85内六角圆柱头螺钉
GB1222--84弹簧钢
JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸
六角凹模片的结构型式如图1所示，尺寸在表1、表2中给出。tA
图1六角凹模片结构型式
中华人民共和国机械工业部1996-09-03批准228
1997-07-01实施
纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
圆跳动t
垂直度t
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
圆跳动
垂直度t
技术要求
JB/T 4212. 12-96

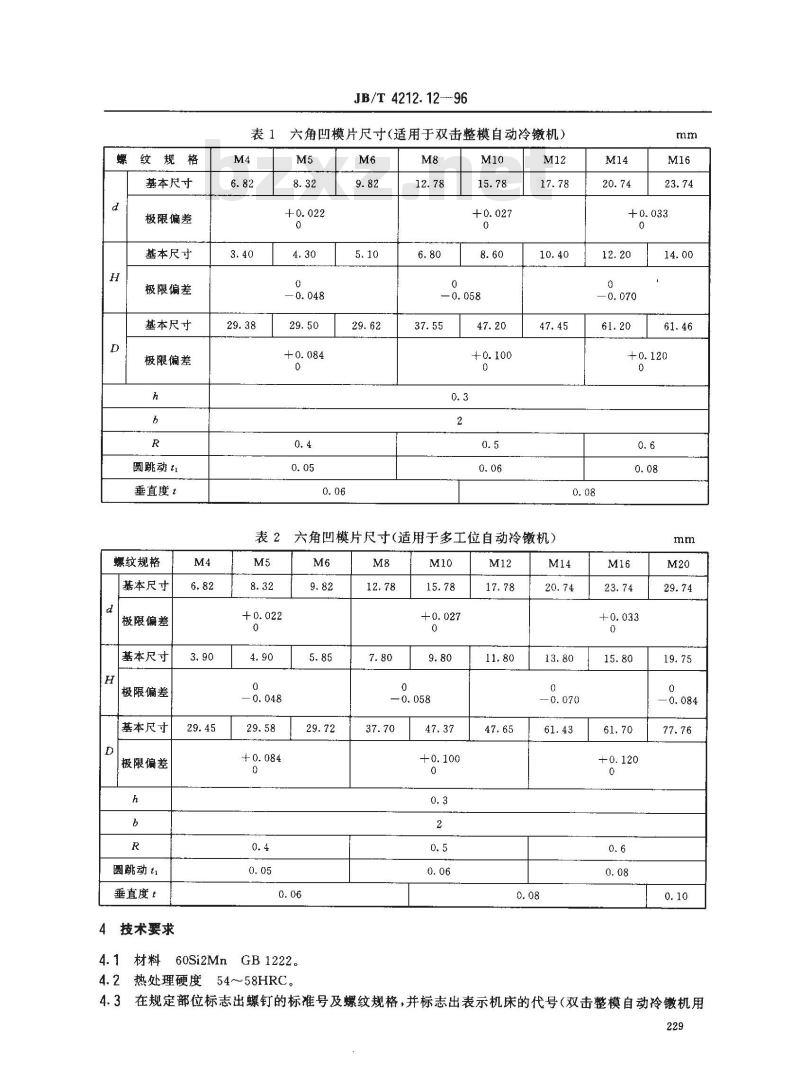

六角凹模片尺寸（适用于双击整模自动冷机）M5
六角凹模片尺寸（适用于多工位自动冷机）M6
60Si2Mn
GB1222。
4.2热处理硬度
54~58HRCWww.bzxZ.net
4.3在规定部位标志出螺钉的标准号及螺纹规格，并标志出表示机床的代号（双击整模自动冷镦机用229
“双”，多工位自动冷镦机用“多”）。JB/T4212.12—96

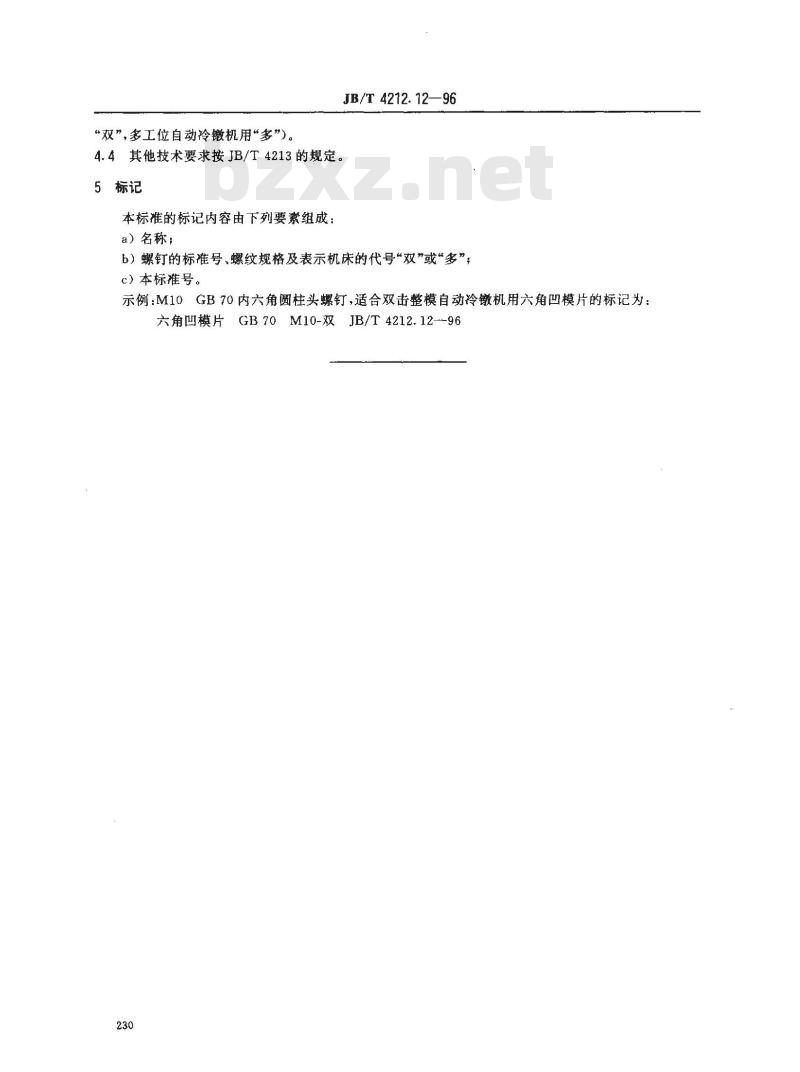

4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组戒：a）名称；
b）螺钉的标准号、螺纹规格及表示机床的代号“双”或“多”；c）本标准号。
示例：M10GB70内六角圆柱头螺钉，适合双击整模自动冷镦机用六角凹模片的标记为：六角凹模片
M10-双JB/T4212.12--96
