【机械行业标准(JB)】 SG1系列双作用单活塞杆液压缸

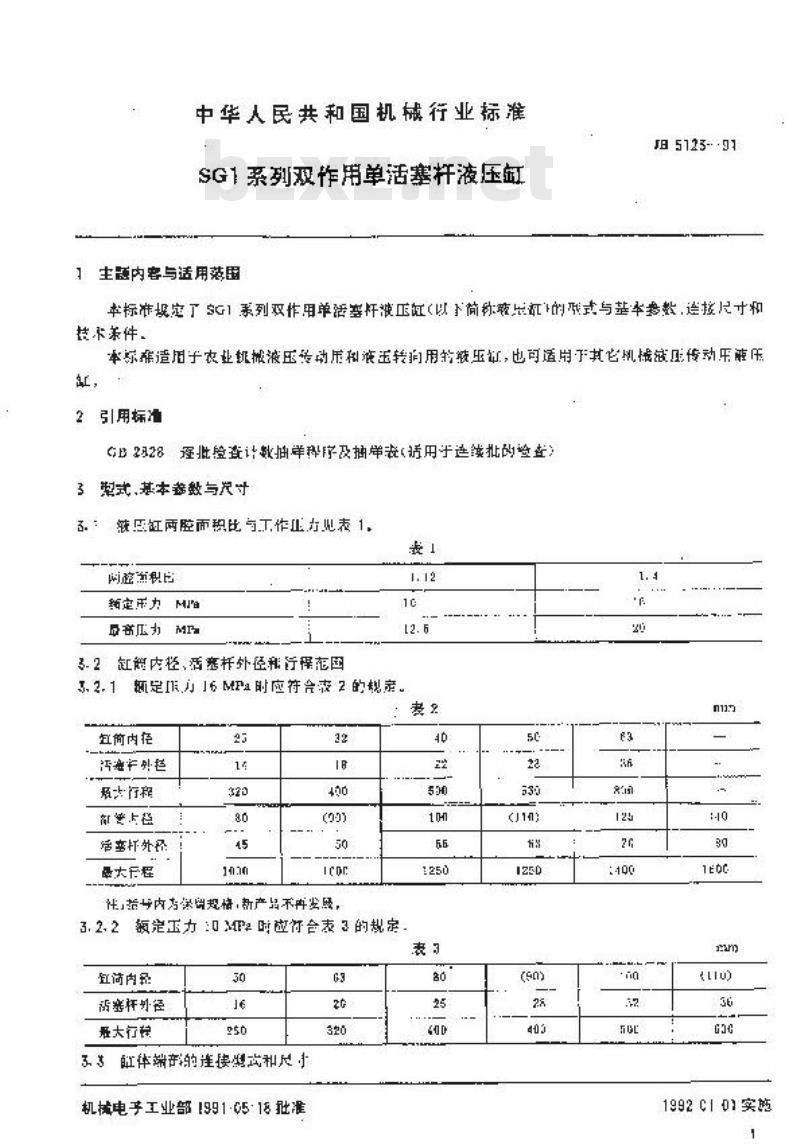

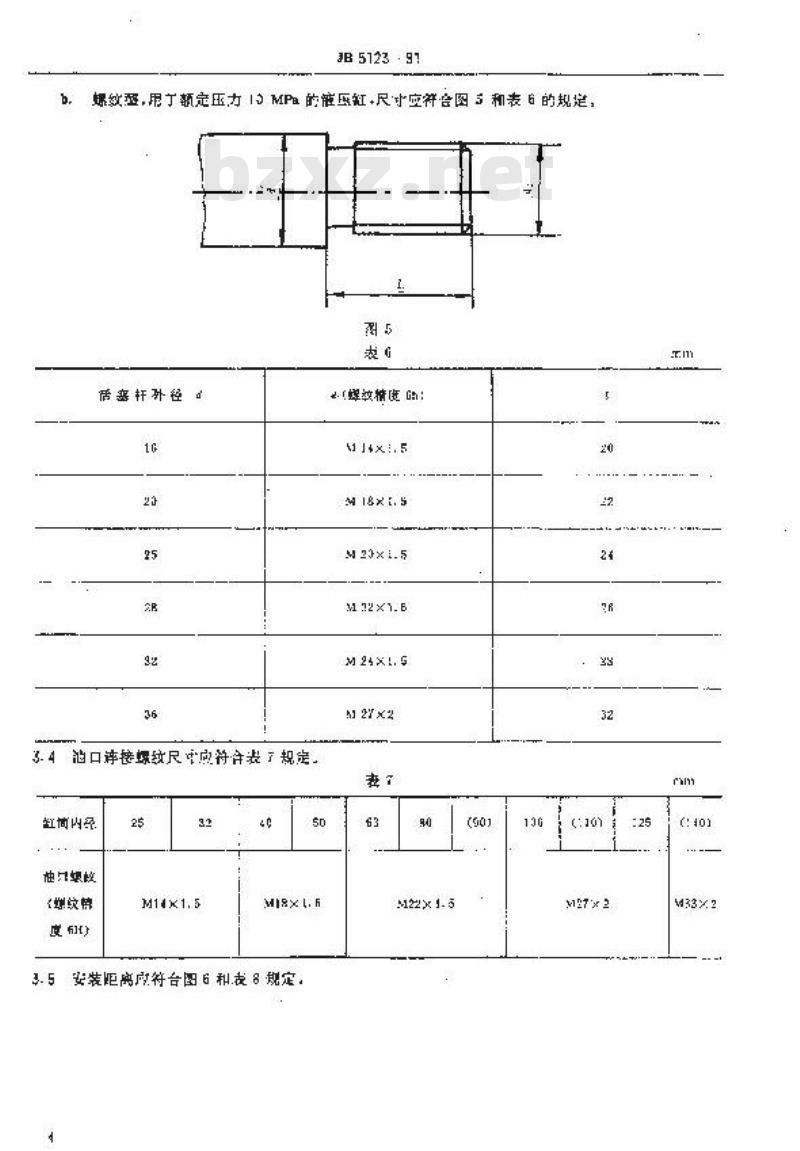

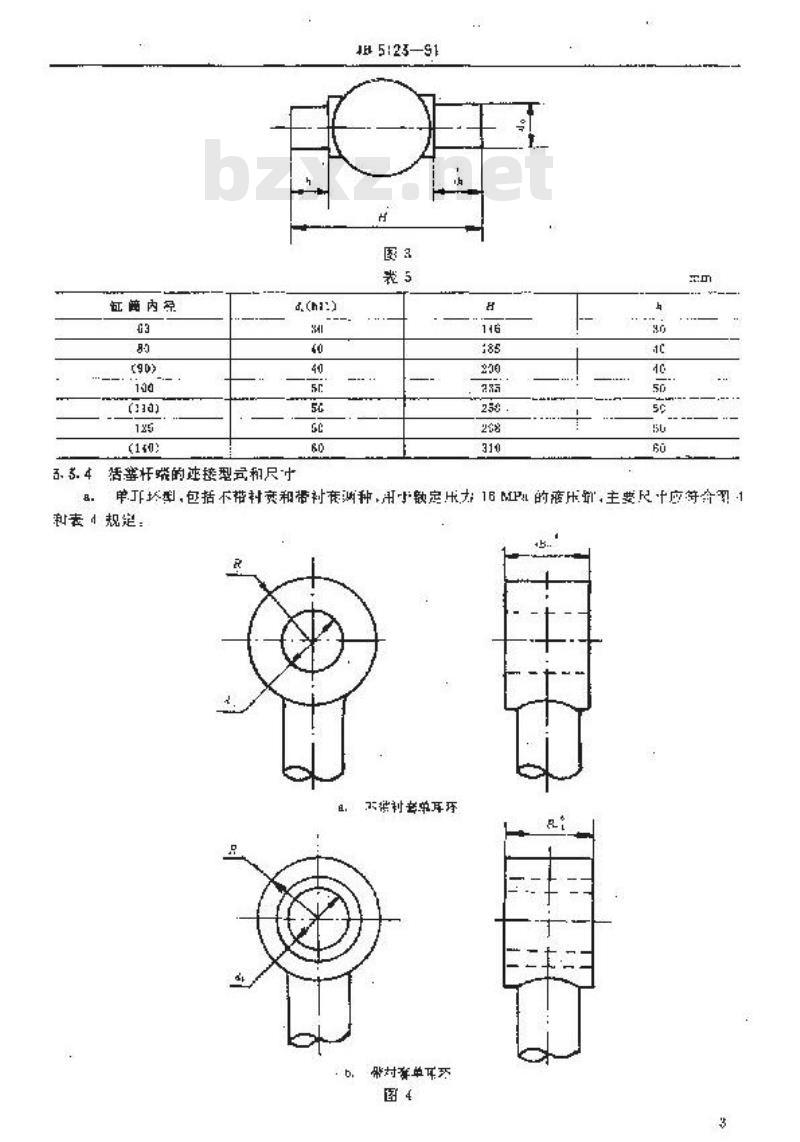

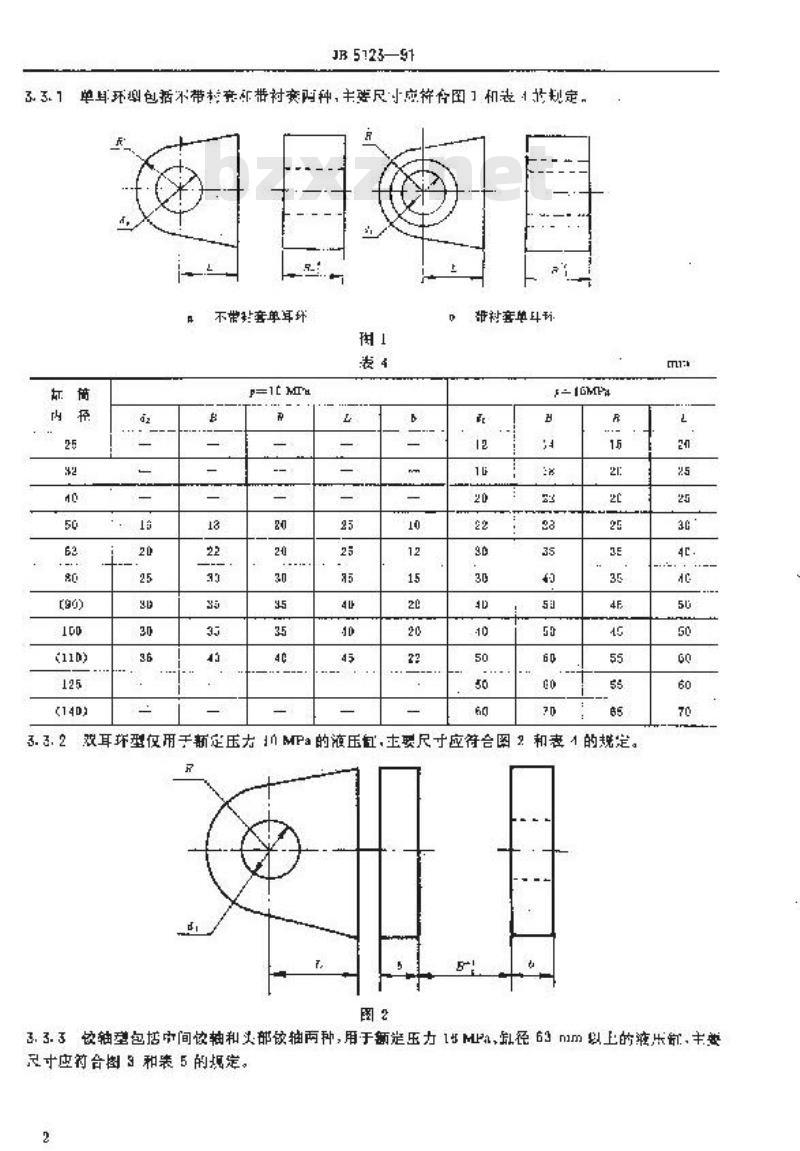

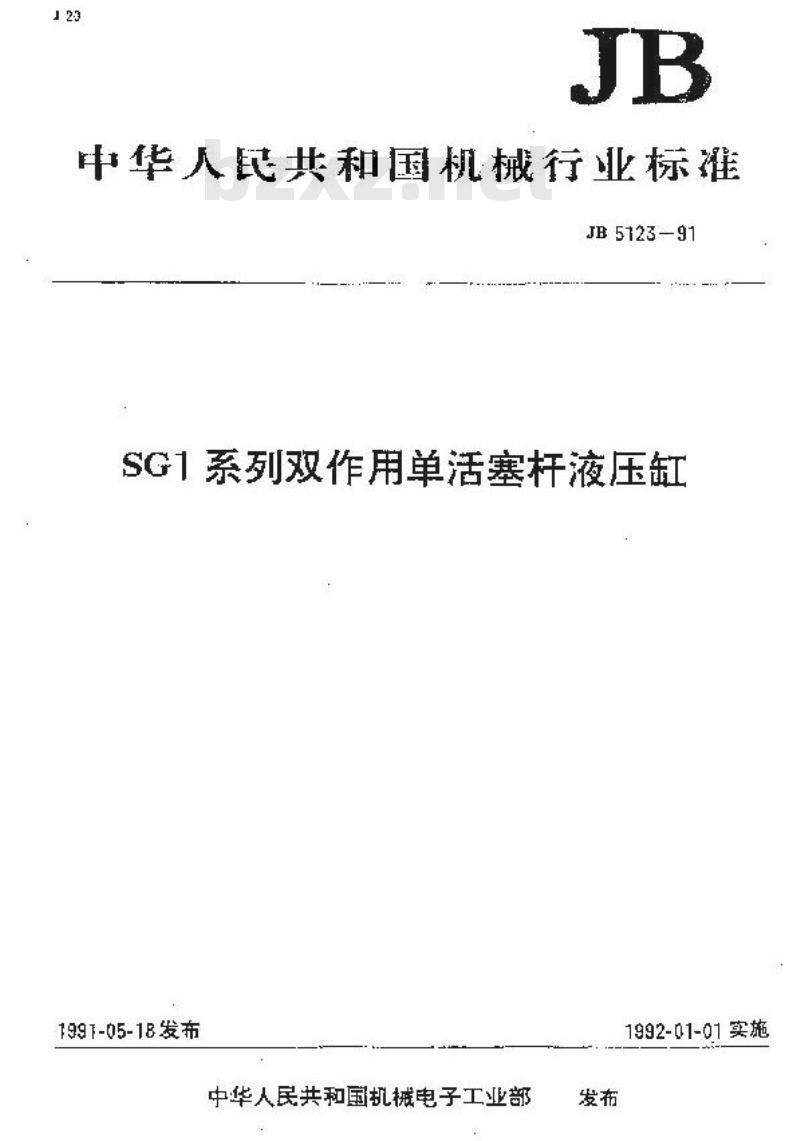

中华人民共和国机械行业标准 JB 5123-91 SG1系列双作用单活塞杆液压缸 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部发布 1 范围 本标准规定了SG1系列双作用单活塞杆液压缸（以下简称液压缸）的型式、基本参数、连接尺寸和技术条件。 本标准适用于农业机械及其他机械液压传动系统中使用的液压缸。 2 引用标准 GB/T228 逐批检查计数抽样程序及抽样表（适用于连续批检查） 3 型式、基本参数与尺寸 3.1 压缸两腔面积比与工作压力见表1。 3.2 缸内径、活塞杆外径及行程 3.2.1 额定压力16MPa时应符合表2规定。 3.2.2 额定压力20MPa时应符合表3规定。 （表格内容为缸径、杆径及行程参数分级要求，按标准结构整理） 3.3 结构型式及连接方式 3.3.1 单耳环结构（包括不带衬套与带衬套两种），主要尺寸应符合图1及表4规定。 3.3.2 双耳环型仅用于额定压力25MPa液压缸，主要尺寸应符合图2及表5规定。 3.3.3 铰轴型包括中间铰轴和头部铰轴两种，用于额定压力15MPa、缸径63mm以上液压缸，主要尺寸应符合图3及表5规定。 3.4 活塞杆端连接型式与尺寸 活塞杆端部连接结构包括多种型式，主要尺寸应符合图4及相关表规定。 3.5 螺纹及油口连接 油口连接螺纹尺寸应符合表7规定，常见规格包括M14×1.5、M18×1.5、M22×1.5、M27×2等。 3.6 安装尺寸 安装距离应符合图6及表8规定，不同缸径对应不同安装长度参数范围。 4 技术要求 4.1 产品应符合本标准要求，并按规定程序批准的图样及技术文件制造。 4.2 工作压力范围应满足额定压力16MPa或20MPa等级要求。 4.3 结构应满足不同安装形式及负载条件要求。 4.4 液压缸应在规定工况下可靠运行，不得出现异常泄漏或卡滞现象。 4.5 各连接部位应保证密封可靠，装配后动作应平稳。 4.6 外表面应进行防护处理，涂层应均匀，无剥落或损伤。 4.7 所有零部件必须检验合格后方可装配。 5 结构与试验说明 液压缸在出厂前应进行性能试验，包括压力试验、密封性试验及行程试验等。 6 安装与使用要求 安装尺寸及连接方式必须符合标准规定，确保液压系统正常运行。
