【机械行业标准(JB)】 TG1系列伸缩式套筒液压缸

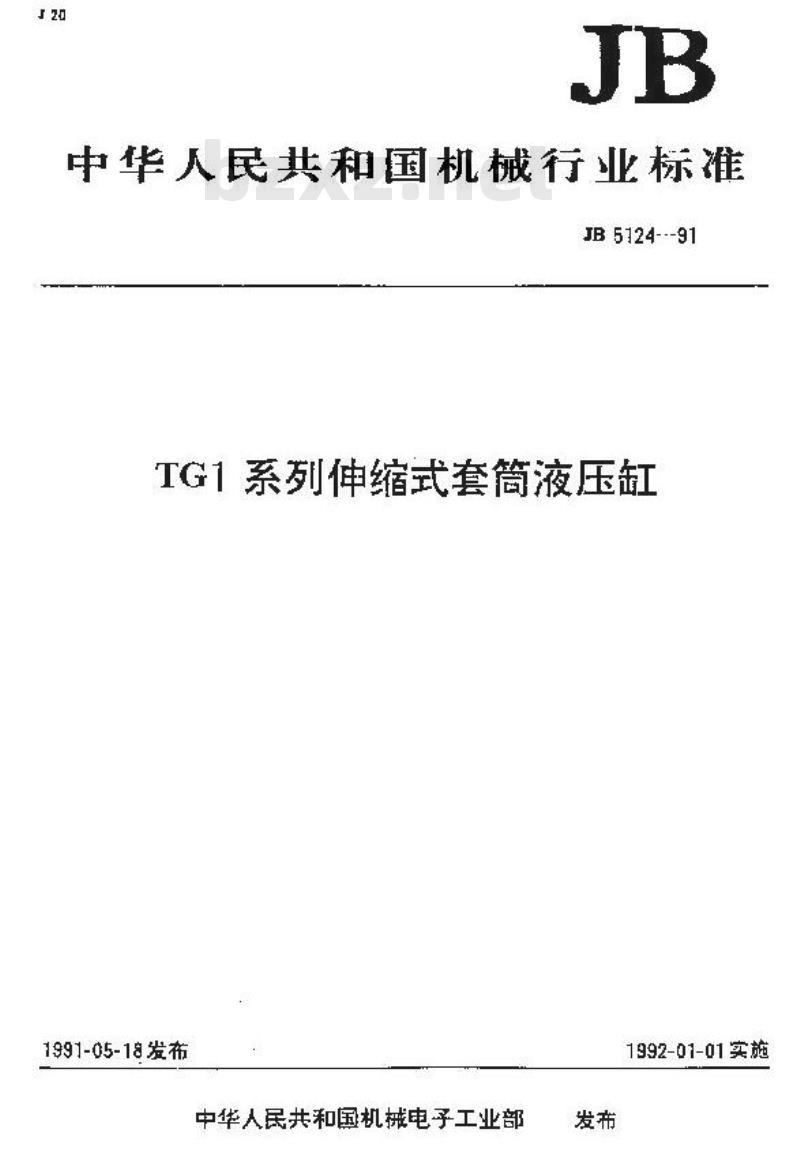

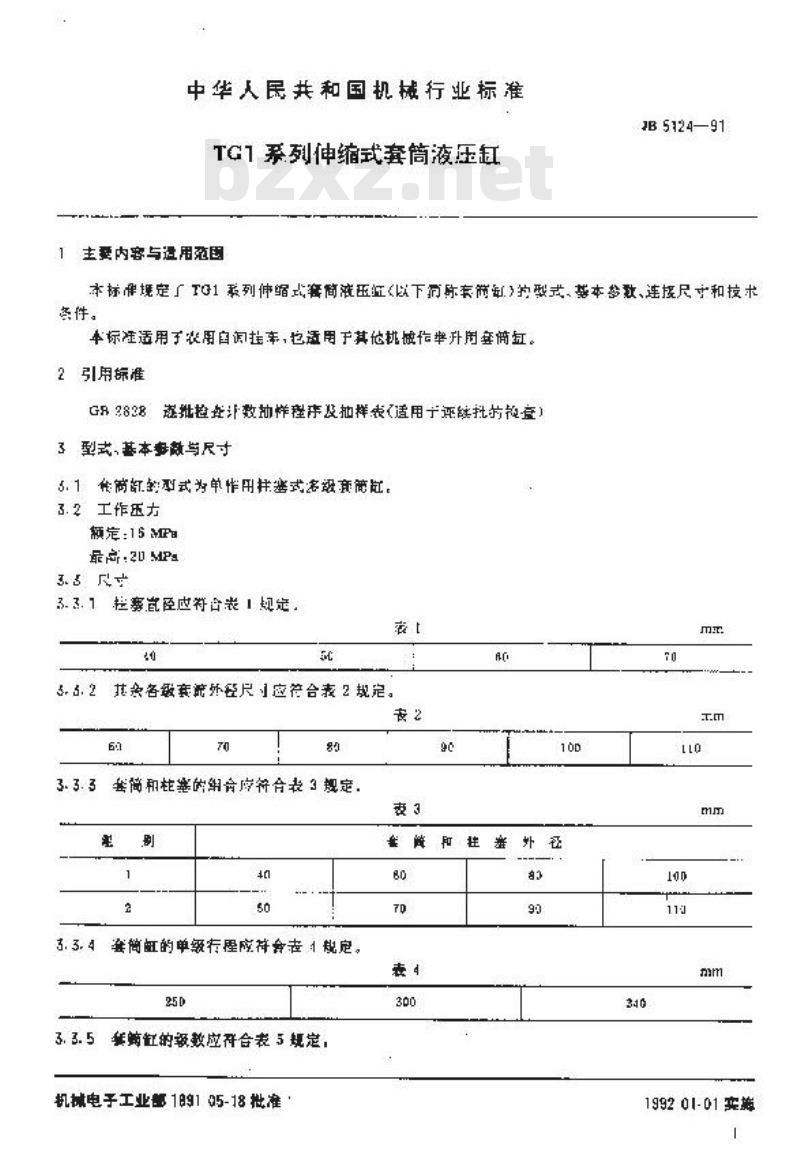

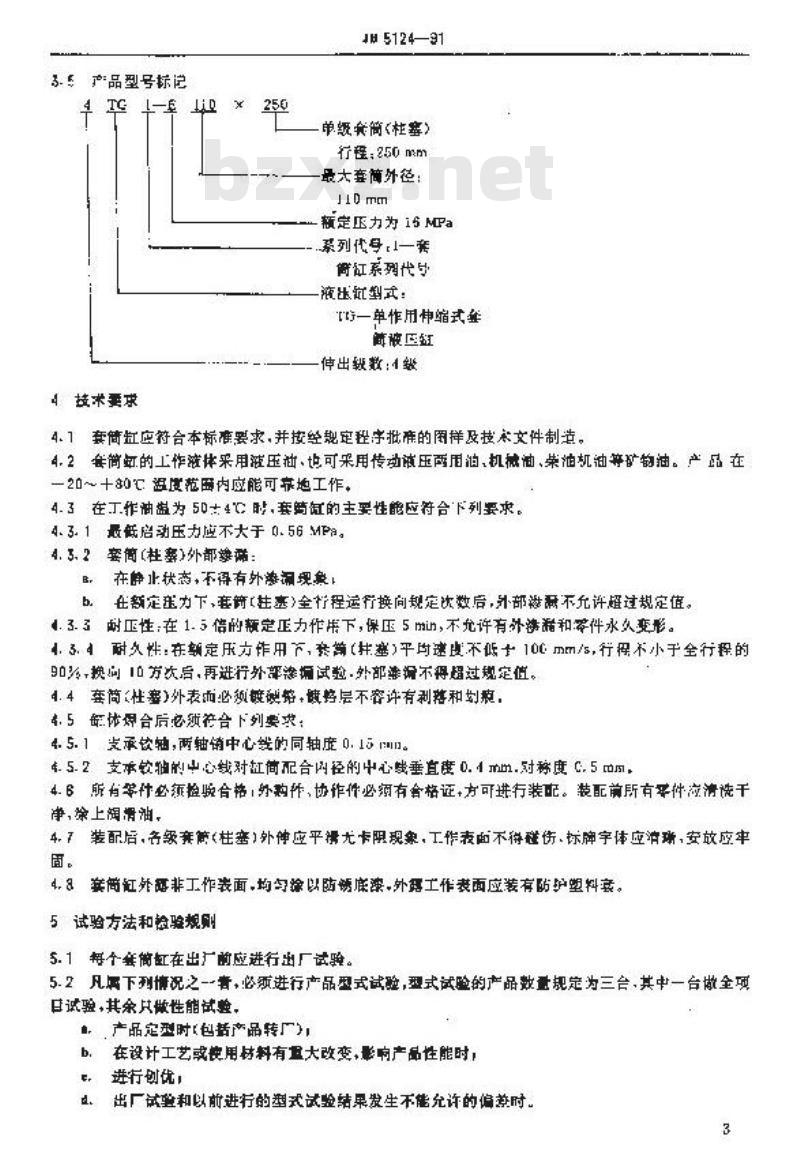

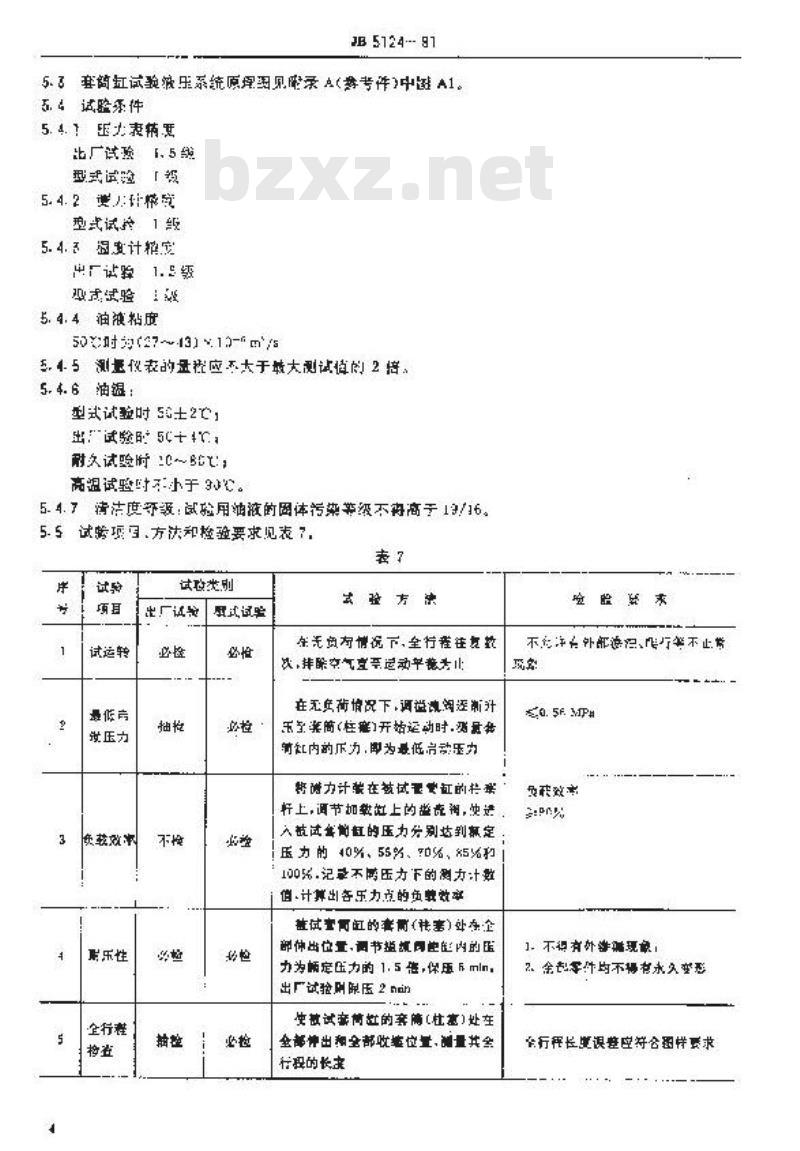

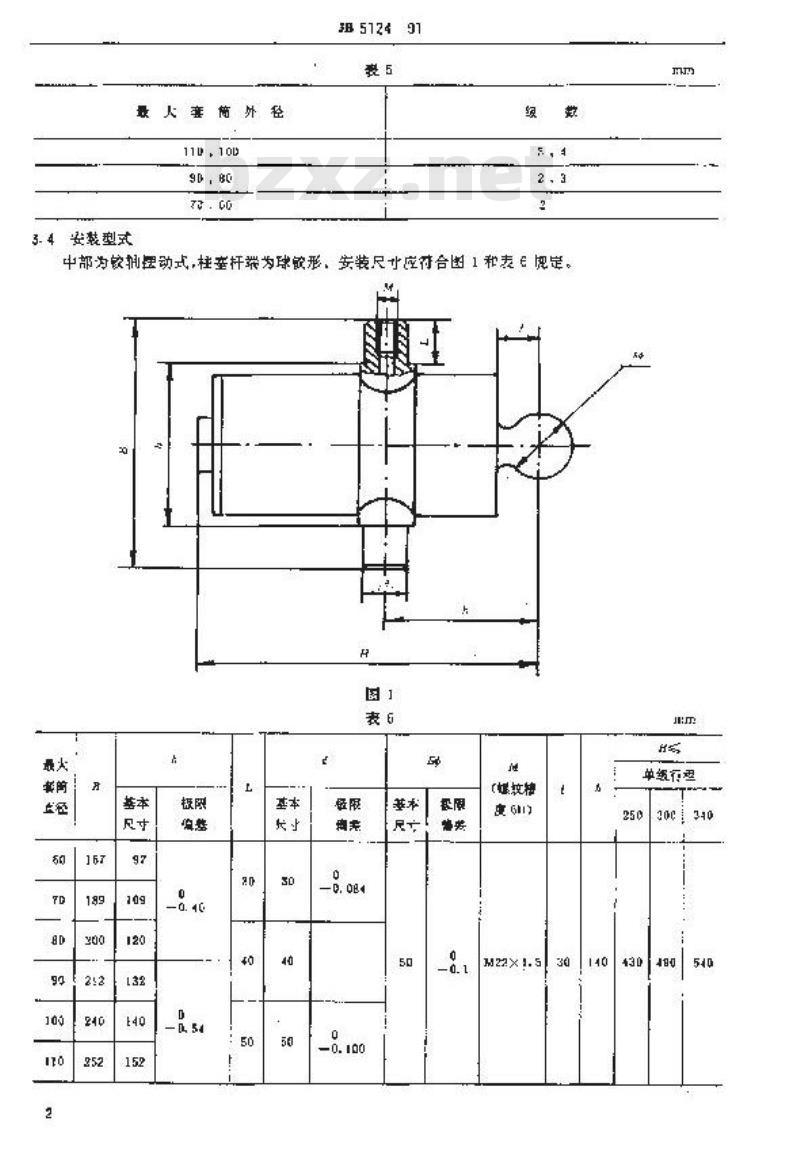

中华人民共和国机械行业标准 JB 5124—91 TG1系列伸缩式套筒液压缸 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部发布 1 范围 本标准规定了TG1系列伸缩式套筒液压缸（以下简称套筒缸）的型式、基本参数、连接尺寸和技术条件。 本标准适用于农业机械及其他机械举升用途的套筒式液压缸。 2 引用标准 GB/T3838 逐批检查计数抽样程序及抽样表（适用于连续批检查） 3 型式、基本参数与尺寸 3.1 结构型式为单作用多级套筒式液压缸。 3.2 工作压力 额定工作压力为15MPa、20MPa等等级。 3.3 主要尺寸参数 3.3.1 柱塞直径应符合表1规定。 3.3.2 套筒外径尺寸应符合表2规定。 3.3.3 套筒与柱塞的组合尺寸顺序应符合表3规定。 3.3.4 套筒缸单级行程应符合表4规定。 3.3.5 套筒缸重量应符合表5规定。 （部分表格数据为扫描损坏，已按结构整理为参数说明） 3.4 安装型式 安装结构为中部铰轴摆动式，柱塞杆端为球形结构，安装尺寸应符合图1及表6规定。 3.5 螺纹与连接尺寸 螺纹规格包括M22×1.5等，连接尺寸应符合标准表格规定。 3.6 产品型号表示方法 型号由系列代号、压力等级、柱塞直径、行程及结构型式组成。 示例：TG1-X×250 表示额定压力15MPa、最大套筒外径110mm、行程250mm的伸缩式套筒液压缸。 4 技术要求 4.1 产品应符合本标准要求，并按规定程序批准的图样及技术文件制造。 4.2 工作介质可采用液压油或矿物油类介质，在-20℃～+80℃范围内应能可靠工作。 4.3 在50±4℃条件下主要性能要求如下： 4.3.1 最低启动压力不大于0.56MPa。 4.3.2 密封性能要求：静止状态不得有外泄漏；额定压力及全行程运行规定次数后外泄漏不得超过规定值。 4.3.3 耐压性能：在1.5倍额定压力下保压5min，不得出现外泄漏及永久变形。 4.3.4 耐久性能：在额定压力下，运行速度不低于10mm/s，完成不小于全行程9倍换向10万次后外泄漏仍应符合规定。 4.4 表面质量要求 外表面镀层不得有剥落或划伤。 4.5 焊接与装配要求 4.5.1 承载铰轴两轴销中心线同轴度为0.15mm。 4.5.2 支承铰轴中心线对缸筒配合孔中心线垂直度0.1mm，对称度0.5mm。 4.6 装配要求 所有零件必须检验合格，外购件及协作件应有合格证方可装配。装配前应清洗并涂润滑油。 4.7 装配后要求 各级活塞外伸应平滑无卡滞，工作表面不得碰伤，标牌应清晰牢固。 4.8 防护要求 非工作表面应涂防锈底漆，外露工作表面应加防护塑料套。 5 试验方法与检验规则 5.1 每个套筒缸出厂前必须进行出厂试验。 5.2 下列情况应进行型式试验：产品定型、设计工艺或材料重大变更影响性能时、出厂试验与型式试验出现重大偏差时等。型式试验样品一般为三台，其中一台做全项目试验，其余做性能试验。 5.3 试验系统及方法 套筒缸试验系统原理图见附录（参考）。 5.4 试验条件 5.4.1 压力表精度：出厂试验1.5级，型式试验1级。 5.4.2 计时与测量设备按型式试验要求配置。
