【机械行业标准(JB)】 ZG1系列单作用柱塞式液压缸

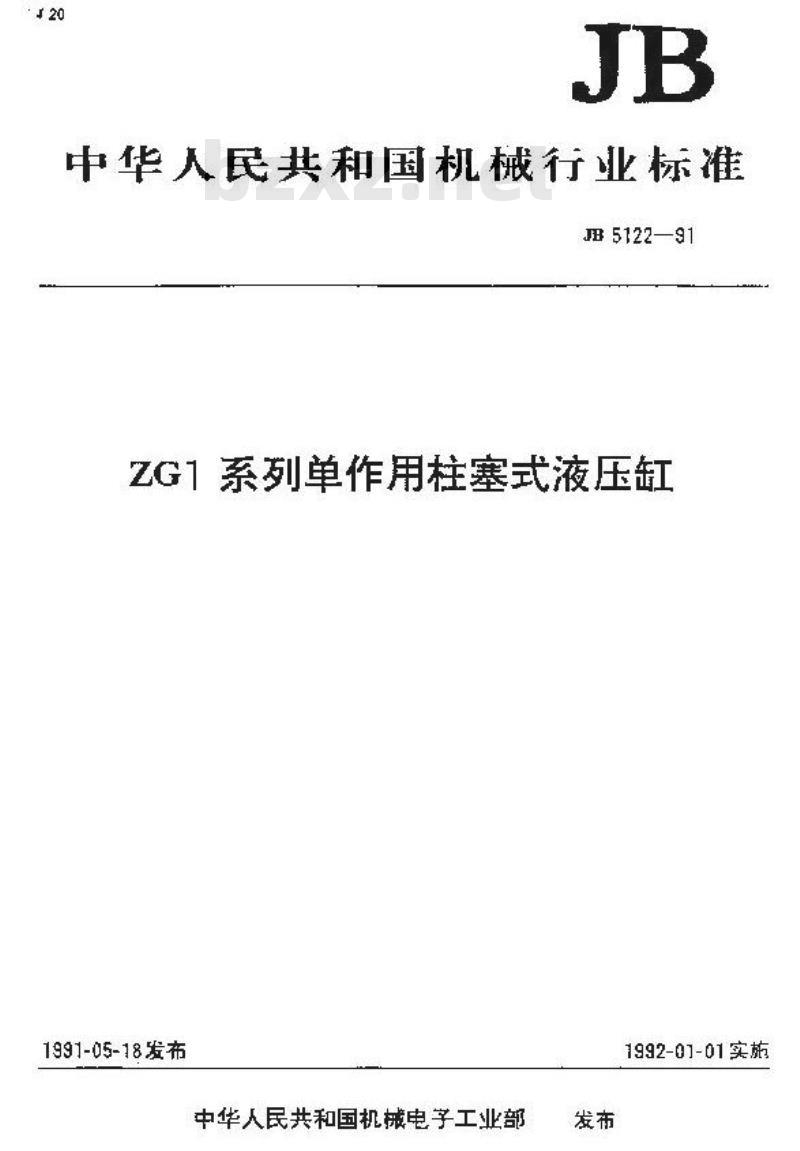

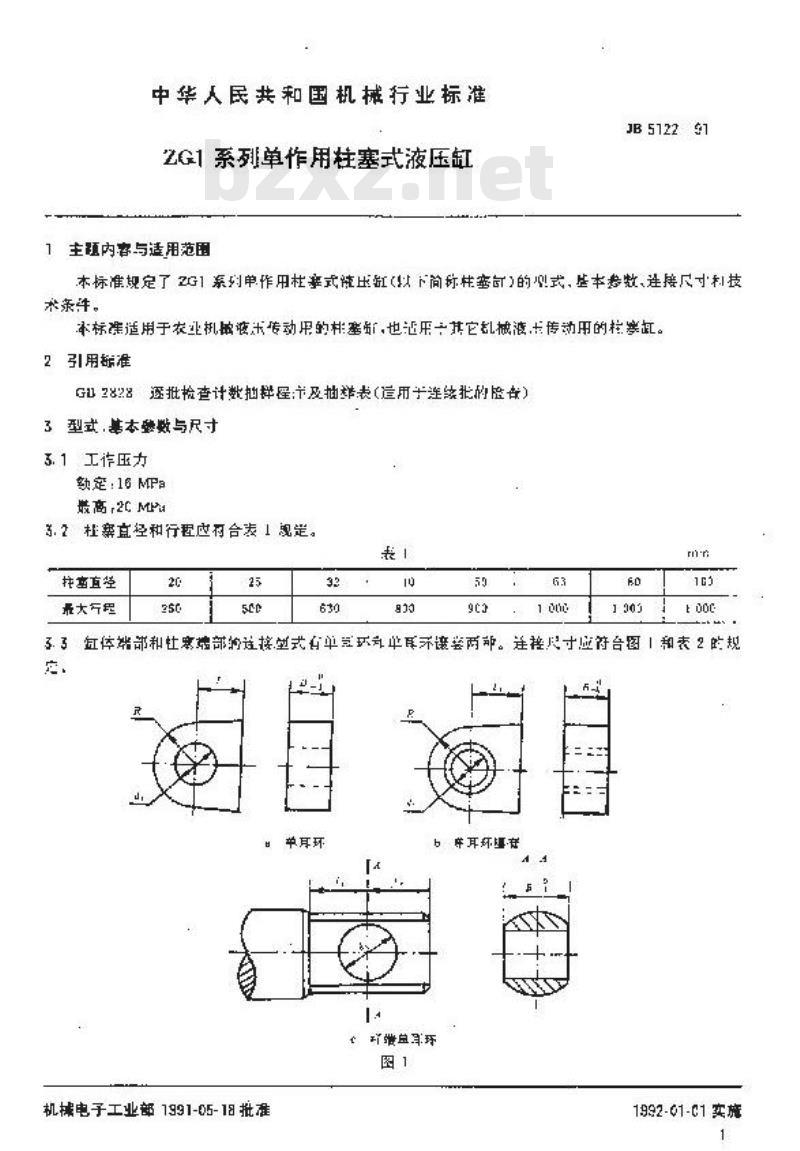

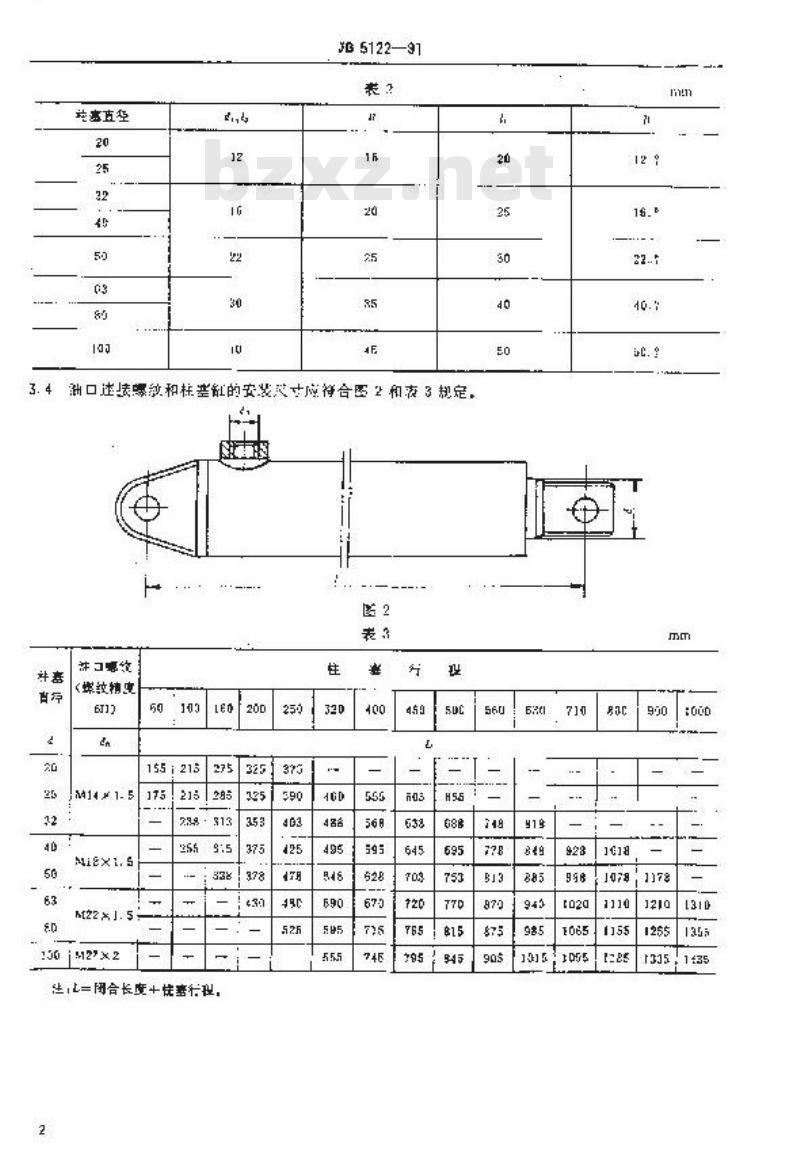

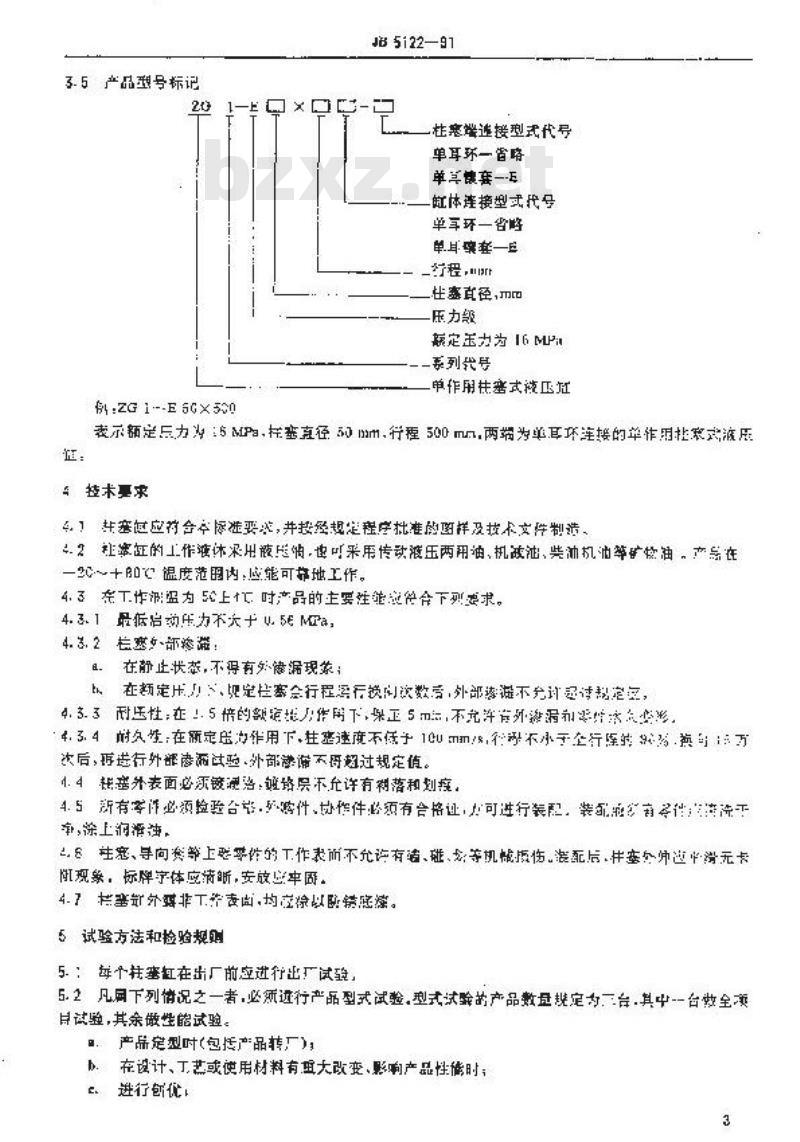

中华人民共和国机械行业标准 JB 5122—91 ZG1系列单作用柱塞式液压缸 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部发布 1 范围 本标准规定了ZG1系列单作用柱塞式液压缸（以下简称柱塞缸）的型式、基本参数、连接尺寸和技术条件。 本标准适用于农业机械及其他机械传动系统中使用的柱塞缸。 2 引用标准 GB/T2828 逐批检查计数抽样程序及抽样表（适用于连续批检查） 3 型式、基本参数与尺寸 3.1 工作压力 额定压力：16MPa 最高压力：20MPa 3.2 柱塞直径与行程 柱塞直径及行程应符合表1规定（原表结构已损坏，按标准内容整理为参数说明）。 3.3 结构型式 缸体端部与柱塞端部连接型式包括单耳环式、单套筒式等结构。 连接尺寸应符合图1及表2规定。 3.4 安装尺寸与油口螺纹 油口连接螺纹及安装尺寸应符合图2及表3规定。 常见螺纹规格包括：M14×1.5、M18×1.5、M22×1.5、M27×2等。 3.5 产品型号表示方法 型号由系列代号、压力等级、柱塞直径、行程及端部连接型式组成。 示例：ZG1-E6G×500 表示额定压力6MPa、柱塞直径50mm、行程500mm、两端为单耳环连接的单作用柱塞式液压缸。 4 技术要求 4.1 产品应符合本标准要求，并按规定程序批准的图样及技术文件制造。 4.2 工作介质可采用液压油或性能相当的传动用油，在-20℃～+80℃范围内应能可靠工作。 4.3 在5℃以上条件下应满足以下性能要求： 4.3.1 最低启动压力不大于0.5MPa。 4.3.2 柱塞部位在静止状态下不得有泄漏；在额定压力及规定行程范围内，外泄漏不得超过规定值。 4.3.3 耐压性能：在1.5倍额定压力作用下保持5分钟，不允许外泄漏及结构损坏。 4.3.4 耐久性：在额定压力下运行速度不低于100mm/s，完成不少于1万次行程后外泄漏仍应符合要求。 4.4 外表面应进行防护处理，镀层不得有剥落或划伤。 4.5 零部件必须检验合格，装配前应清洗并涂润滑油。 4.6 滚动及导向件工作面不得有碰伤、划伤等缺陷，装配后应无卡滞现象。 4.7 产品外观应清洁，标牌应清晰牢固。 5 试验方法与检验规则 5.1 每台柱塞缸出厂前必须进行出厂试验。 5.2 在下列情况之一时应进行型式试验，型式试验样品数量一般为一台。
