【机械行业标准(JB)】 喷雾机喷头 试验方法

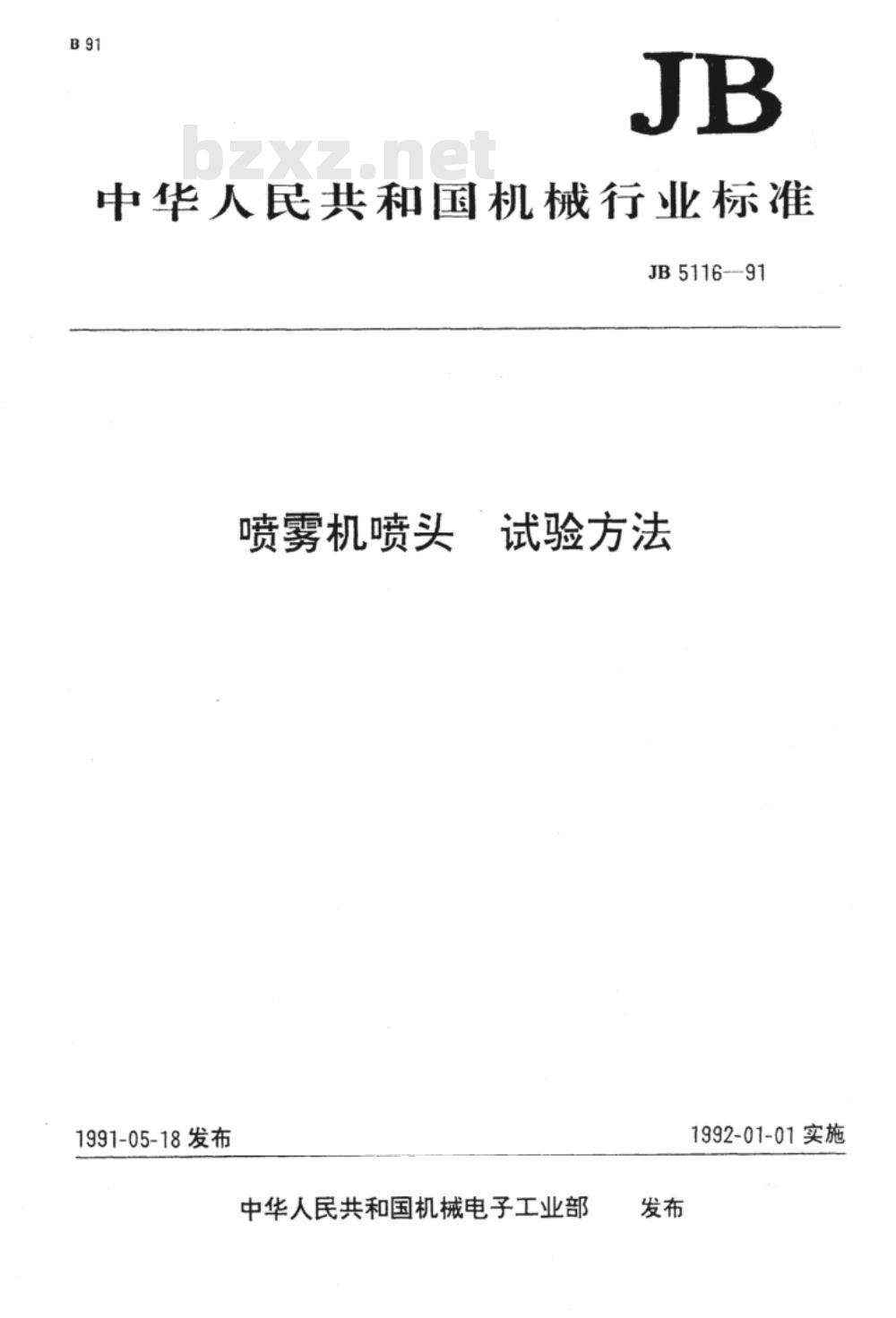

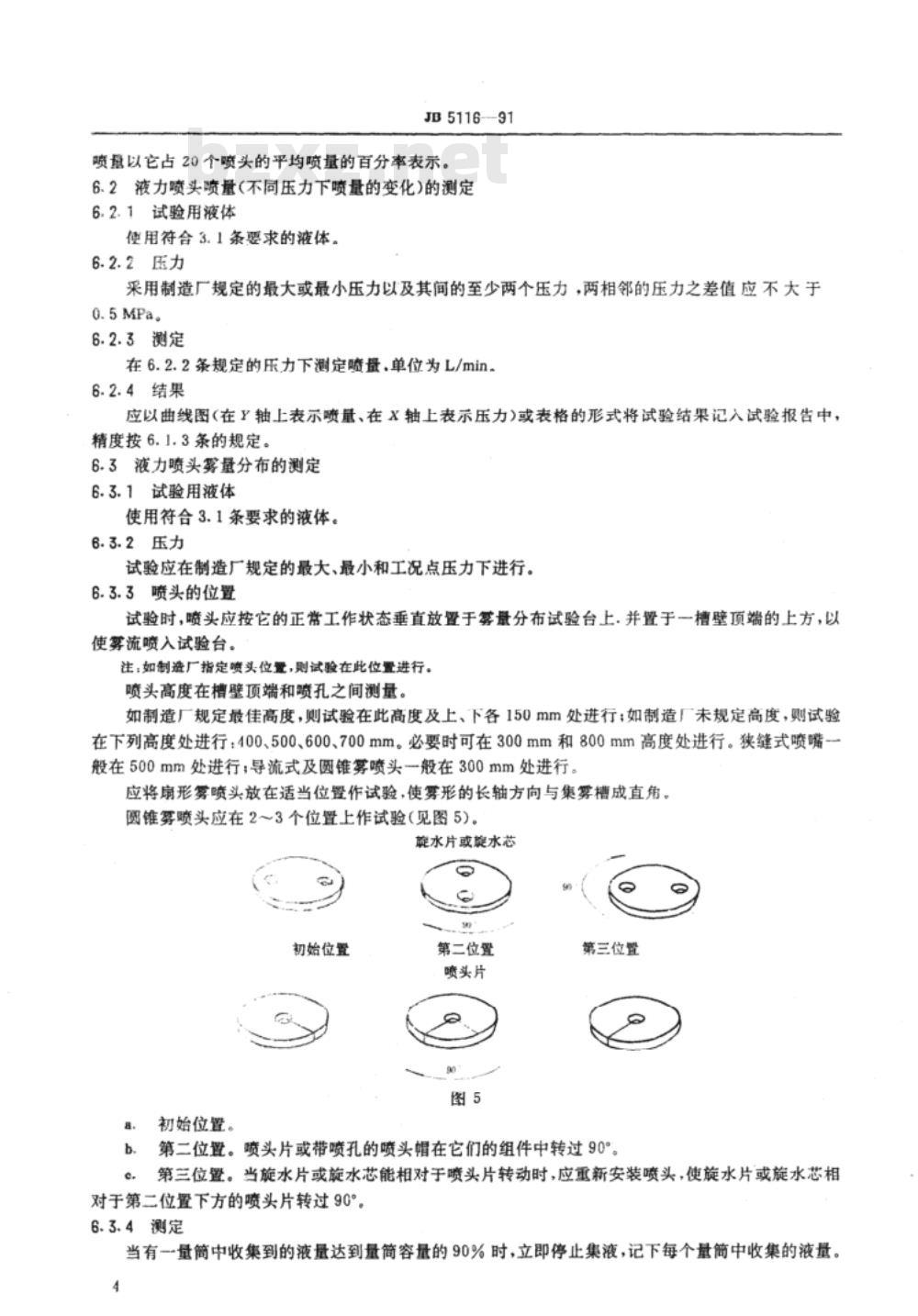

中华人民共和国机械行业标准 JB5116-91 喷雾机喷头试验方法 1 范围 本标准规定了液力喷雾机、风送液力喷雾机、气力喷雾机喷头的试验程序和方法。 本标准适用于植物保护、施肥及施生长素用的悬挂式、牵引式、自走式、担架式农用喷雾机以及背负式喷雾喷粉机的液力喷头。 2 引用标准 GB6959 植物保护机械名词术语 GB3101 有关量、单位和符号的一般原则 3 试验用液体 3.1 不含固体悬浮物的清水。 3.2 清水中加入陶土粉（清水与陶土粉质量比50:1），并加入0.1%洗衣粉作为悬浮剂。 3.3 清水中加入可溶性染料（黑色苯胺染料或类似产品），并在20℃条件下测定混合液表面张力，记录于试验报告中。 4 仪器设备 4.1 测试仪器 4.1.1 压力表或压力传感器，精度±1.0%。 4.1.2 耐压橡胶或塑料软管。 4.1.3 集液器。 4.1.4 量筒、天平或流量传感器。 4.1.5 秒表（精度±0.5 s）。 4.1.6 刻度尺（精度1 mm）。 4.1.7 角度尺（精度±0.5°）。 4.1.8 取样皿。 4.1.9 显微镜（带测微尺，测量精度10 μm）或激光测雾滴谱装置。 4.1.10 带闪光灯照相机。 4.1.11 用于收集雾滴的液面（10号机油）或固体面（如氧化镁层）。 4.1.12 喷头移动装置（按规定速度运行）。 4.1.13 金属测杆。 4.2 雾量分布试验台 4.2.1 集液槽要求：各槽壁应直立，上边缘处于同一平面；纵向偏差1%（10 mm/1 m），横向偏差2%；槽壁最大厚度≤4 mm；相邻槽壁顶端距离单喷头试验台50±0.5 mm，多喷头试验台100±2 mm；槽直立壁高度不小于槽宽两倍。 4.2.2 槽壁结构要求：槽壁上部可为对称斜棱或薄壁结构，顶部可修圆，且应满足：斜棱或薄壁高度≥壁厚3倍；上端厚度≤1 mm；修圆半径≤0.5 mm；顶端偏差范围不超过±2 mm。 5 通用试验条件 5.1 温度与湿度：试验温度10～25℃，相对湿度≥50%，相关值应记录。 5.2 压力条件：压力变化应控制在平均值±2.5%范围内，并记录试验压力。 6 液力喷头特性测定方法 6.1 喷量一致性测定 随机取20个同型号喷头，在最大工作压力下测定喷量，测定时间≥60 s，误差要求喷量≤1%，时间误差≤1 s。结果以百分比曲线或表格形式表示。 6.2 不同压力下喷量变化测定 在制造厂规定最大、最小及至少两个中间压力点（间隔≤0.5 MPa）下测定喷量（L/min），结果以压力-喷量曲线或表格表示。 6.3 雾量分布测定 在最大、最小及工况压力下进行试验，喷头按正常工作状态垂直安装于雾量分布试验台进行测定。
