【机械行业标准(JB)】 间歇喷雾器 试验方法

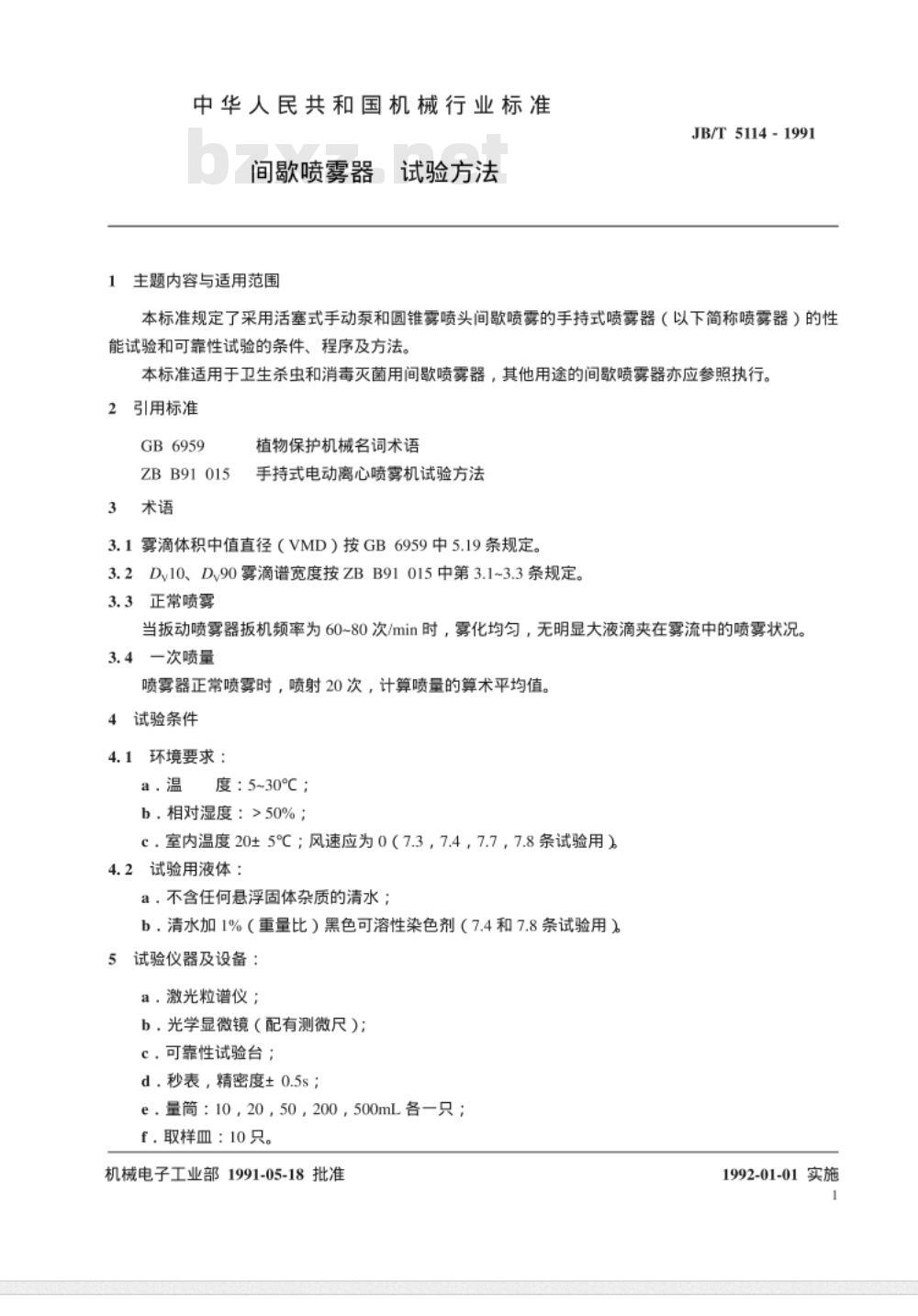

中华人民共和国机械行业标准 JB/T5114-1991 间歇喷雾器试验方法 1 范围 本标准规定了采用活塞式手动泵和圆锥雾喷头的间歇喷雾手持式喷雾器的性能试验和可靠性试验的条件、程序及方法。 本标准适用于卫生杀虫和消毒灭菌用间歇喷雾器，其他用途亦可参照执行。 2 引用标准 GB6959 植物保护机械名词术语 ZBB91 015 手持式电动离心喷雾机试验方法 3 术语 3.1 雾滴体积中值直径（VMD）按GB6959中5.19规定。 3.2 Dv10、D90雾滴谱宽度按ZBB91 015中3.1～3.3规定。 3.3 正常喷雾：扳动扳机频率为60～80次/min时，雾化均匀且无明显大液滴夹杂的喷雾状态。 3.4 一次喷量：正常喷雾时喷射20次的平均喷量。 4 试验条件 4.1 环境条件：温度5～30℃，相对湿度＞50%，室内温度20±5℃，风速为0（用于部分条款试验）。 4.2 试验液体：清水或含1%（质量分数）黑色可溶性染色剂的清水（用于特定试验）。 5 试验仪器及设备 包括激光粒谱仪、光学显微镜（带测微尺）、可靠性试验台、秒表（±0.5 s）、量筒（10、20、50、200、500 mL）及取样器等。 6 试验项目 a. 密封性能测定； b. 使用性能测定； c. 喷雾均匀性、喷雾角及残留液量测定； d. 喷量测定； e. 雾滴谱测定； f. 射程测定； g. 可靠性测定； h. 药液瓶强度试验； i. 密封件耐腐蚀试验。 7 试验方法 7.1 密封性能测定 7.1.1 喷雾器盛满试液水平放置，目测各连接处是否渗漏。 7.1.2 正常喷雾（连续≥1 min）时，观察喷头及连接处是否滴漏。 7.2 使用性能测定 7.2.1 管道排空后重新装液，测定扳动扳机至正常喷雾所需次数。 7.2.2 完成7.2.1试验后静置24 h，再测定恢复喷雾所需次数。 7.3 喷雾均匀性 正常喷雾时目测雾化是否均匀，有无大液滴及喷嘴滴液现象。 7.4 喷雾角测定 采用照相法或直接测量法：在喷头正前方放置毫米格纸或通过照片测量喷雾角。 7.5 残留液量测定 喷雾至无法正常喷雾后，将残留液倒入量筒测量。 7.6 喷量测定 用20 mL量筒收集雾液，连续喷射20次，计算平均喷量。 7.7 雾滴谱测定 7.7.1 激光粒谱仪法：在100 mm距离直接测定VMD及雾滴谱宽度。 7.7.2 显微镜法：使用取样器收集雾滴，在显微镜下测量并统计雾滴直径。 7.8 射程测定 7.8.1 雾状射程：测定达到10个雾滴/cm²的最远距离。 7.8.2 线状射程：测定雾滴最远到达距离。 7.9 可靠性试验 按规定进行长期扳动试验以评估喷雾器可靠性。
