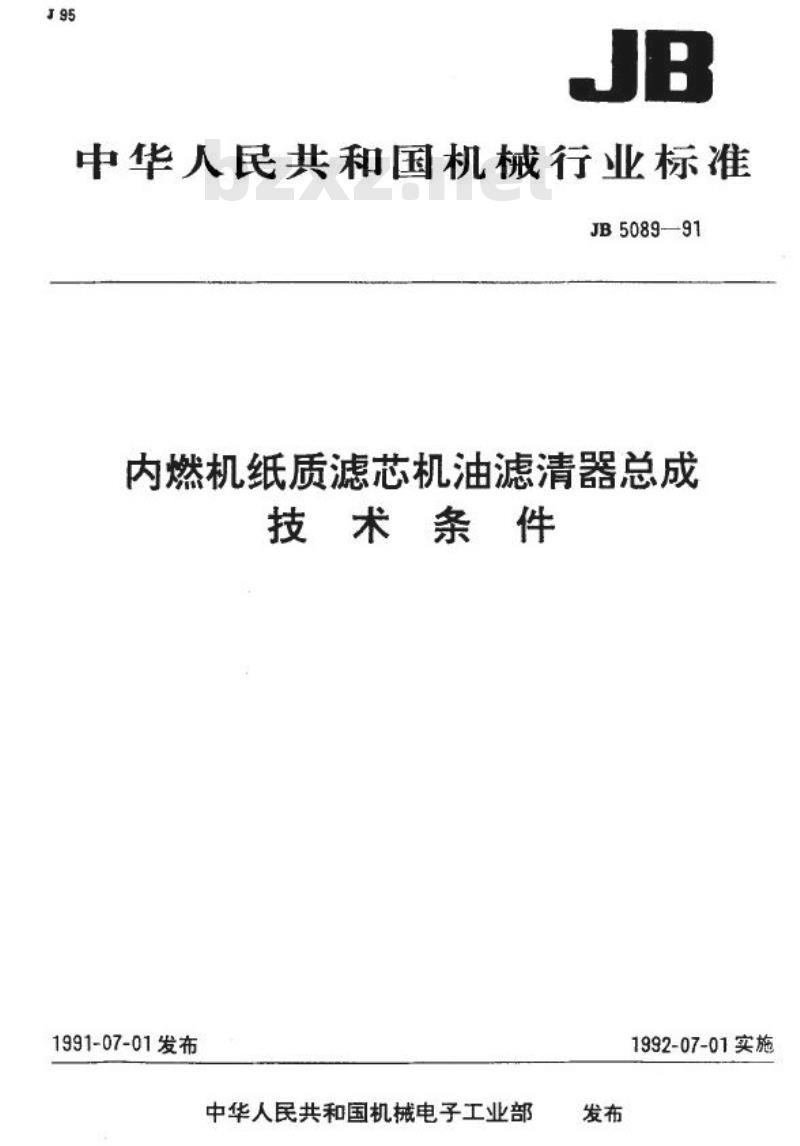

中华人民共和国机械行业标准
JB5089—91
内燃机纸质滤芯机油滤清器总成技术条件
1991-07-01发布
中华人民共和国机械电子工业部发布wwW.bzxz.Net
1992-07-01实施

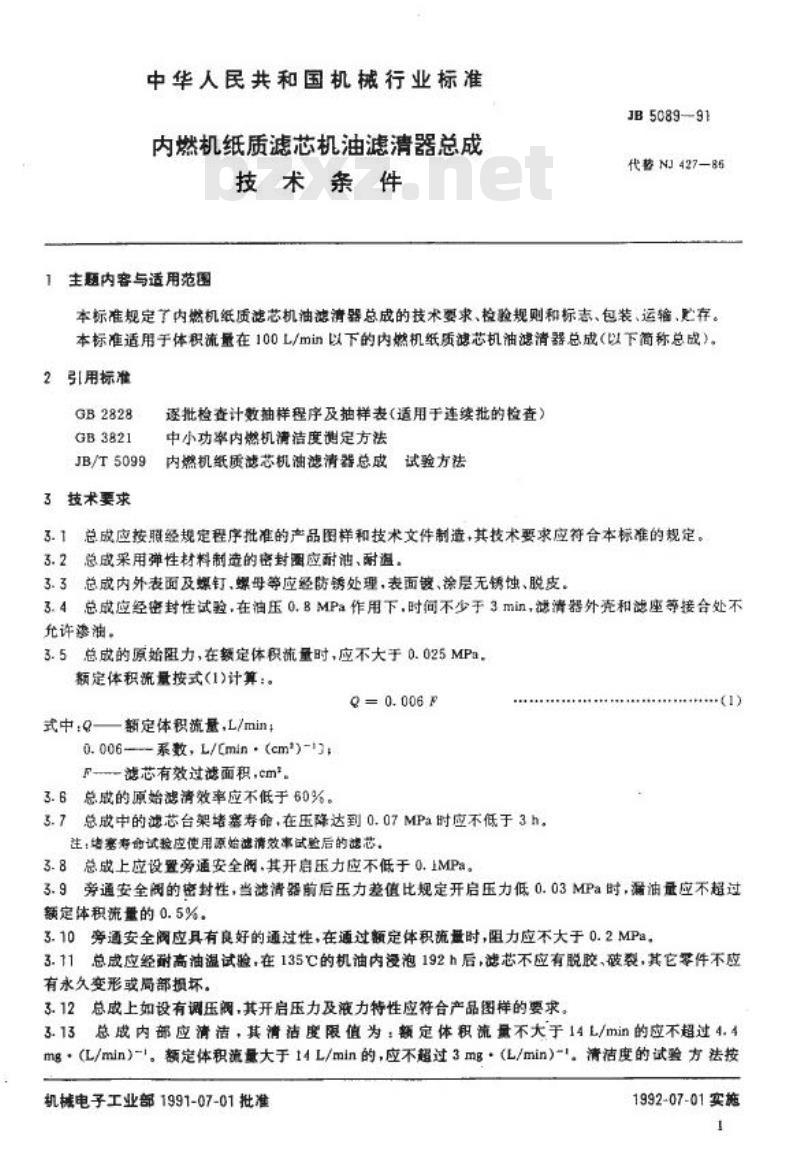

中华人民共和国机械行业标准
内燃机纸质滤芯机油滤清器总成技术条件
1主题内容与适用范图
JB508991
代警NJ42785
本标准规定了内燃机纸质滤芯机油滤清器总成的技术要求、检验规则和标志、包装、运输、贮存。本标准适用于体积流量在100L/min以下的内燃机纸质滤芯机油滤清器总成（以下简称总成）。2引用标准
GB2828
GB3821
逐批检查计数抽样程序及抽样表（适用于连续批的检查）中小功率内燃机清洁度测定方法JB/T5099内燃机纸质滤芯机油滤清器总成试验方法3技术要求
3.1总成应按照经规定程序批准的产品图样和技术文件制造，其技术要求应符合本标准的规定。3.2总成采用弹性材料制造的密封圈应耐油、耐温。3.3总成内外表面及螺钉、螺母等应经防锈处理，表面镀、涂层无锈蚀、脱皮。3.4总成应经密封性试验，在油压0.8MPa作用下，时间不少于3min，港清器外壳和滤座等接合处不允许渗油。
3.5总成的原始阻力，在额定体积流量时、应不大于0.025MPa额定体积流量按式(1)计算：。
Q = 0.006 F
式中：Q—额定体积流量，L/min,0.006--系数，L/(min·(cm)-1);F-滤芯有效过滤面积，cm\。
3.6总成的原始滤清效率应不低于60%。3.7总成中的滤芯台架堵塞寿命，在压降达到0.07MPa时应不低于3h，注：堵塞寿命试验应使用原始滤清效事试整后的滤芯。3.8总成上应设置旁通安全阀，其开启压力应不低于0.1MPa。(1)
3.9旁通安全阅的密封性，当滤清器前后压力差值比规定开启压力低0.03MPa时，漏油量应不超过额定体积流量的0.5%。
3.10旁通安全阅应具有良好的通过性，在通过额定体积流量时，阻力应不大于0.2MPa。3.11总成应经耐高油温试验，在135℃C的机油内浸泡192h后，滤芯不应有脱胶、破裂，其它零件不应有永久变形或局部损坏。
3.12总成上如设有调压阅，其开启压力及液力特性应符合产品图样的要求。3.13总成内部应清洁，其清洁度限值为：额定体积流量不大于14L/min的应不超过4.4mg·（L/min）-。额定体积流量大于14L/min的，应不超过3mg·（L/min）=，清洁度的试验方法按机械电子工业部1991-07-01批准1992-07-01实施
GB3821规定
JB508991

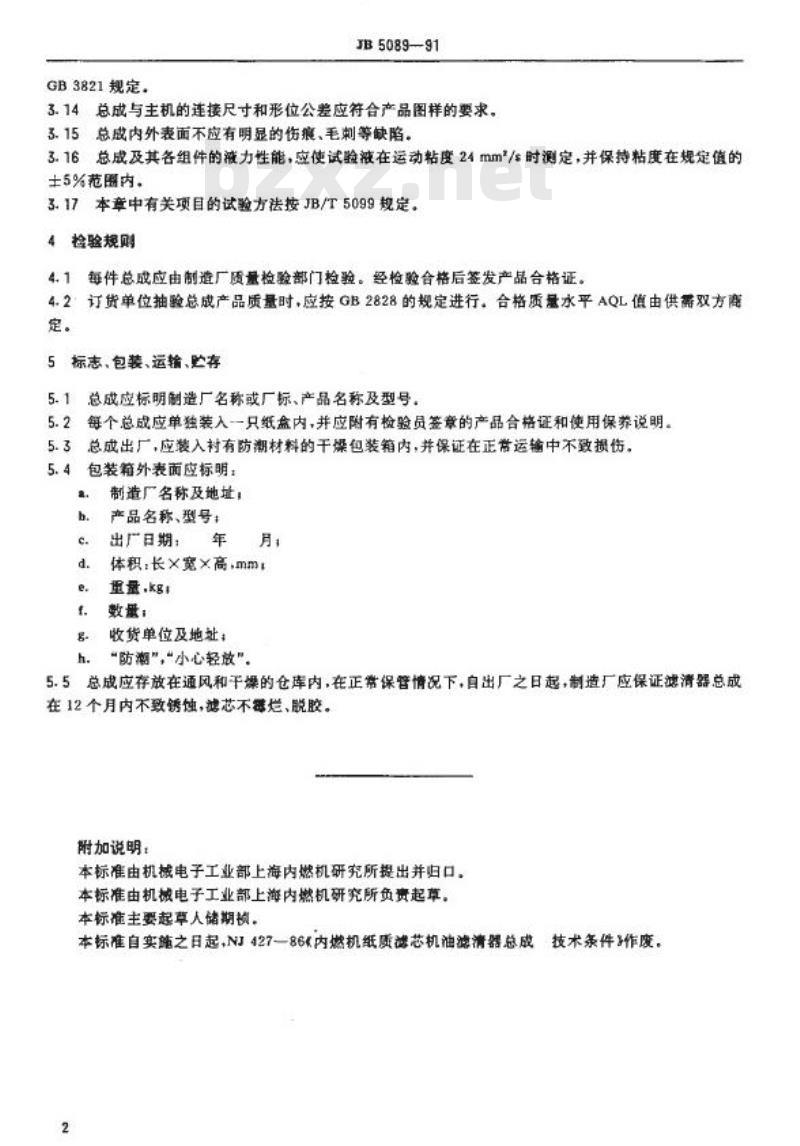

3.14总成与主机的连接尺寸和形位公差应符合产品图样的要求。3.15总成内外表面不应有明显的伤痕、毛刺等缺陷。3.16总成及其各组件的减力性能，应使试验液在运动粘度24mm*/s时测定，并保持粘度在规定值的主5%范围内：
3.17本章中有关项目的试验方法按JB/T5099规定。4检验规则
4.1每件总成应由制造厂质量检验部门检验。经检验合格后签发产品合格证。4.2：订货单位抽验总成产品质量时，应按GB2828的规定进行。合格质量水平AQL值由供需双方商定。
5标志、包装、运输、贮存
总成应标明制造厂名称或厂标、产品名称及型号。5.1
5.2每个总成应单独装入一只纸盒内，并应附有检验员签章的产品合格证和使用保养说明。5.3总成出厂，应装入衬有防潮材料的干燥包装箱内，并保证在正常运输中不致损伤。5.4包装箱外表面应标明：
制造厂名称及地址：
产品名称、型号：
出厂日期：年
体积：长×宽×高，mm；
重量.kgt
数量：
收货单位及地址：
“防潮”，“小心轻放”
5.5总成应存放在通风和干燥的仓库内，在正带保管情况下，自出厂之日起，制造厂应保证滤清器总成在12个月内不致锈蚀，滤芯不毒烂、脱胶。附加说明：
本标准由机械电子工业部上海内燃机研究所提出并归口。本标准由机械电子工业部上海内燃机研究所负责起草。本标准主要起草人储期损
本标准自实施之目起，NJ427一86内燃机纸质滤芯机油滤清器总成技术条件3作废。2
