【机械行业标准(JB)】 柴油机水冷却器 技术条件

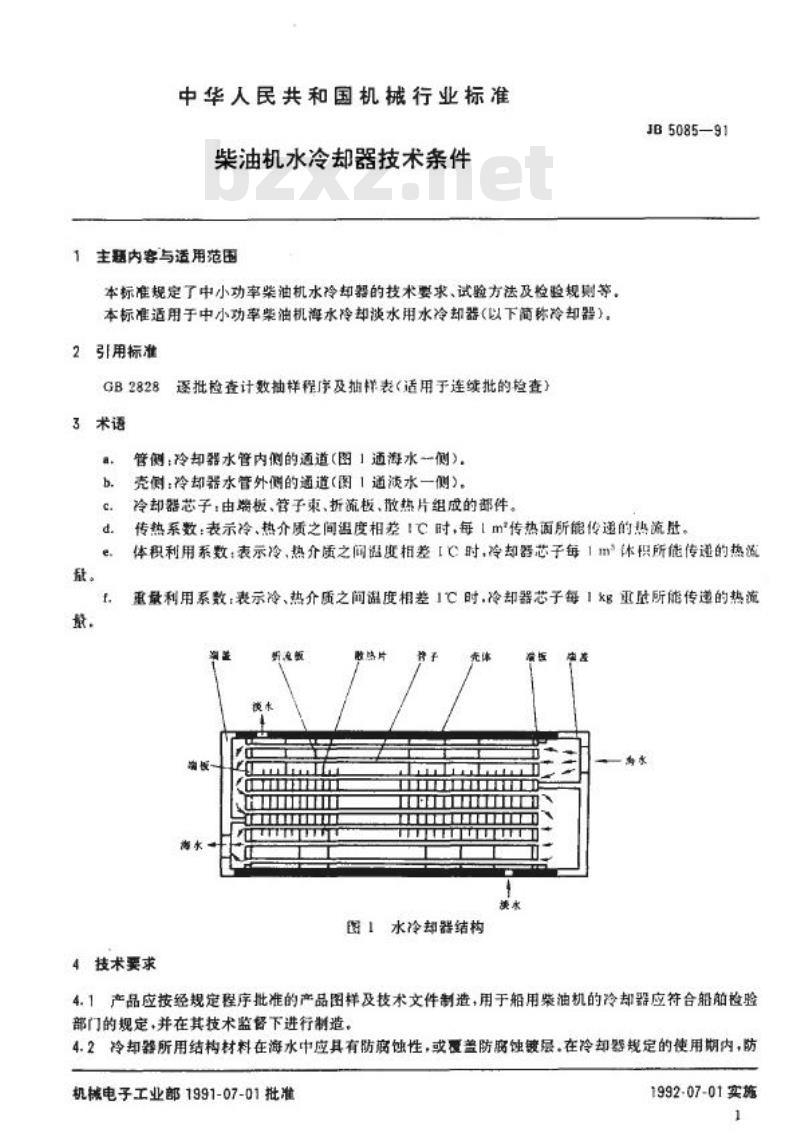

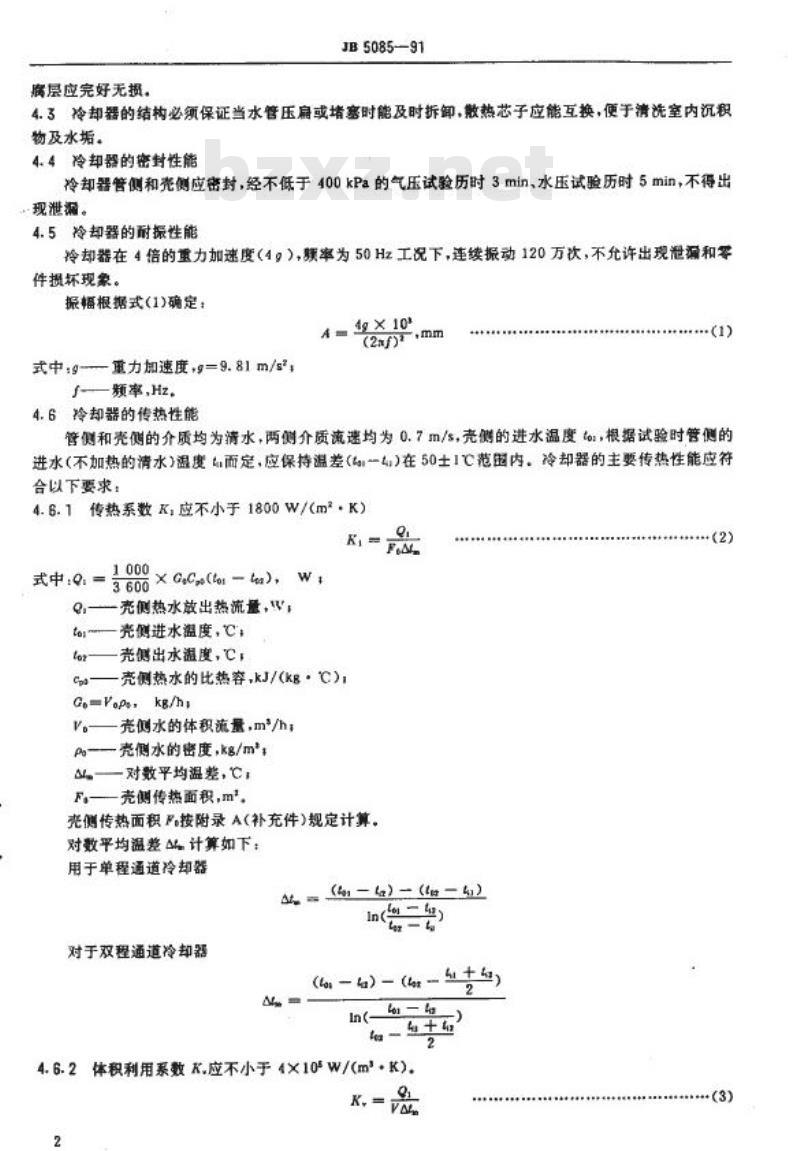

中华人民共和国机械行业标准 JB5085—91 柴油机水冷却器技术条件 发布：1991-07-01 实施：1992-07-01 中华人民共和国机械电子工业部发布 1 主题内容与适用范围 本标准规定了中小功率柴油机水冷却器的技术要求、试验方法及检验规则等内容。 本标准适用于中小功率柴油机海水冷却淡水用水冷却器（以下简称冷却器）。 2 引用标准 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） 3 术语 管侧：冷却器水管内侧的通道（图1通海水侧）。 壳侧：冷却器水管外侧的通道（图1通淡水侧）。 冷却器芯子：由端板、管束、折流板、散热片组成的部件。 传热系数：表示冷热介质温差1℃时，每1m²传热面积所传递的热流量。 体积利用系数：表示冷热介质温差1℃时，每1m³冷却器芯子体积所能传递的热流量。 质量利用系数：表示冷热介质温差1℃时，每1kg冷却器芯子重量所能传递的热流量。 4 技术要求 4.1 产品应按经规定程序批准的产品图样及技术文件制造。用于船用柴油机的冷却器应符合船舶检验部门规定，并在其监督下制造。 4.2 冷却器材料应具有耐海水腐蚀性能，或采取防腐蚀镀层。在规定使用期限内防腐层应保持完好。 4.3 冷却器结构应保证在水管堵塞或损坏时便于拆卸，散热芯子应可互换，便于清洗沉积物及水垢。 4.4 密封性能 冷却器管侧和壳侧应密封良好，经不低于400kPa气压试验3min及水压试验5min，不得泄漏。 4.5 耐振性能 冷却器在4g（g=9.81m/s²）、50Hz工况下连续振动120万次，不得出现泄漏及零件损坏。 振幅按下式确定： 4g×10^?/ (2af) mm（原文表达不完整） 4.6 传热性能 冷却器两侧介质均为清水，流速均为0.7m/s，温差控制在50±1℃范围内。 传热系数K应不小于1800 W/(m²·K)。 K = Q / (F · Δtm) 其中：Q为换热量，W；F为传热面积，m²；Δtm为对数平均温差。 体积利用系数Kv应不小于4×10^? W/(m³·K)。 质量利用系数Km应不小于300 W/(kg·K)。 壳侧压差ΔP应不大于20kPa。 流速计算： 壳侧流速 V = V0 / S0 管侧流速 V = V1 / S1 其中V0、V1为体积流量，S0、S1为通道面积。 4.7 冷却器芯子管子与端板连接处应进行扩孔加工，在满足寿命要求情况下可采用钎焊或焊接。 4.8 冷却器零件表面不得残留焊渣、电焊飞溅物、酸蚀产物及焊剂残留物。 4.9 制造过程中不应因压缩管端而显著减小流通截面。堵管数量不得超过总管数的1%。 4.10 冷却器海水进口处应设置锌堵，以减缓腐蚀。 —— 完 ——
