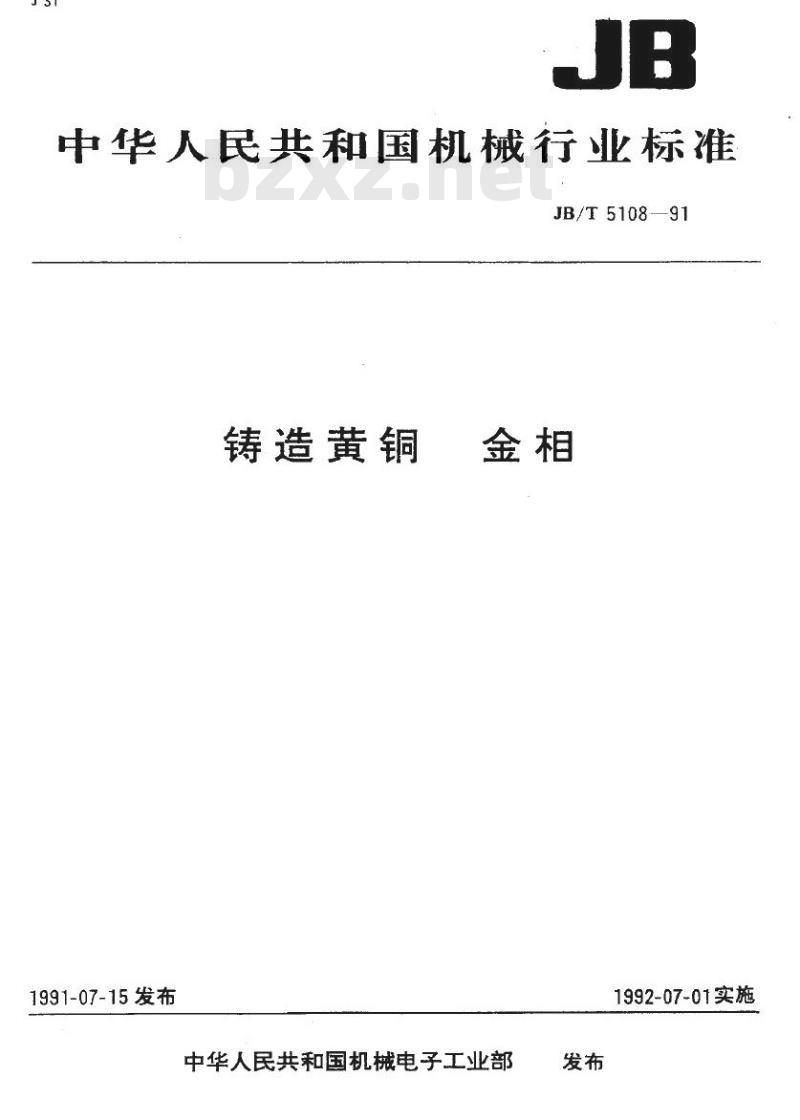

【机械行业标准(JB)】 铸造黄铜 金相

中华人民共和国机械行业标准
JB/T5108—91
铸造黄铜
1991-07-15发布
1992-07-01实施
中华人民共和国机械电子工业部发布

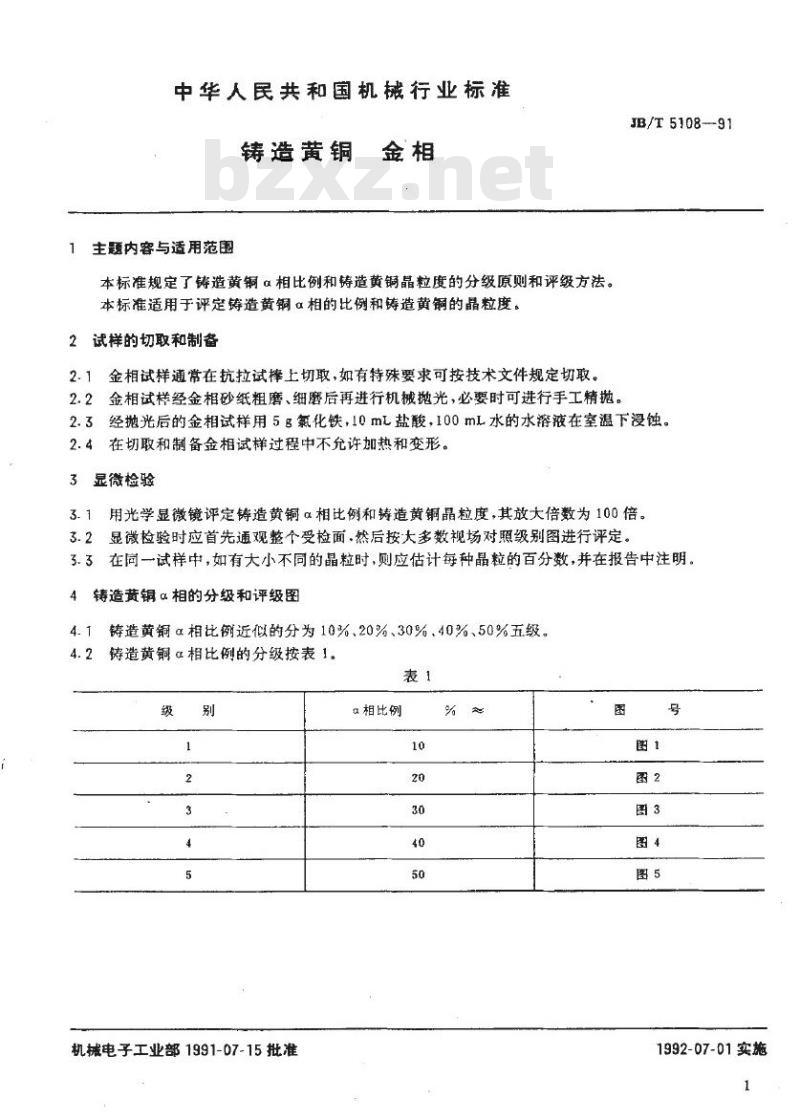

中华人民共和国机械行业标准
铸造黄铜金相
主题内容与适用范围
本标准规定了铸造黄铜α相比例和铸造黄铜晶粒度的分级原则和评级方法。本标准适用于评定铸造黄铜α相的比例和铸造黄铜的晶粒度。2试样的切取和制备
2.1金相试样通常在抗拉试棒上切取，如有特殊要求可按技术文件规定切取。金相试样经金相砂纸粗磨、细磨后再进行机械抛光，必要时可进行手工精抛。2.23
JB/T5108--91www.bzxz.net
经抛光后的金相试样用5g氯化铁，10mL盐酸，100mL水的水溶液在室温下浸蚀。2.3
在切取和制备金相试样过程中不充许加热和变形。3显微检验
用光学显微镜评定铸造黄铜α相比例和铸造黄铜晶粒度，其放大倍数为100倍。显微检验时应首先通观整个受检面，然后按大多数视场对照级别图进行评定，3.2
在同一试样中，如有大小不同的晶粒时，则应估计每种晶粒的百分数，并在报告中注明。3. 3

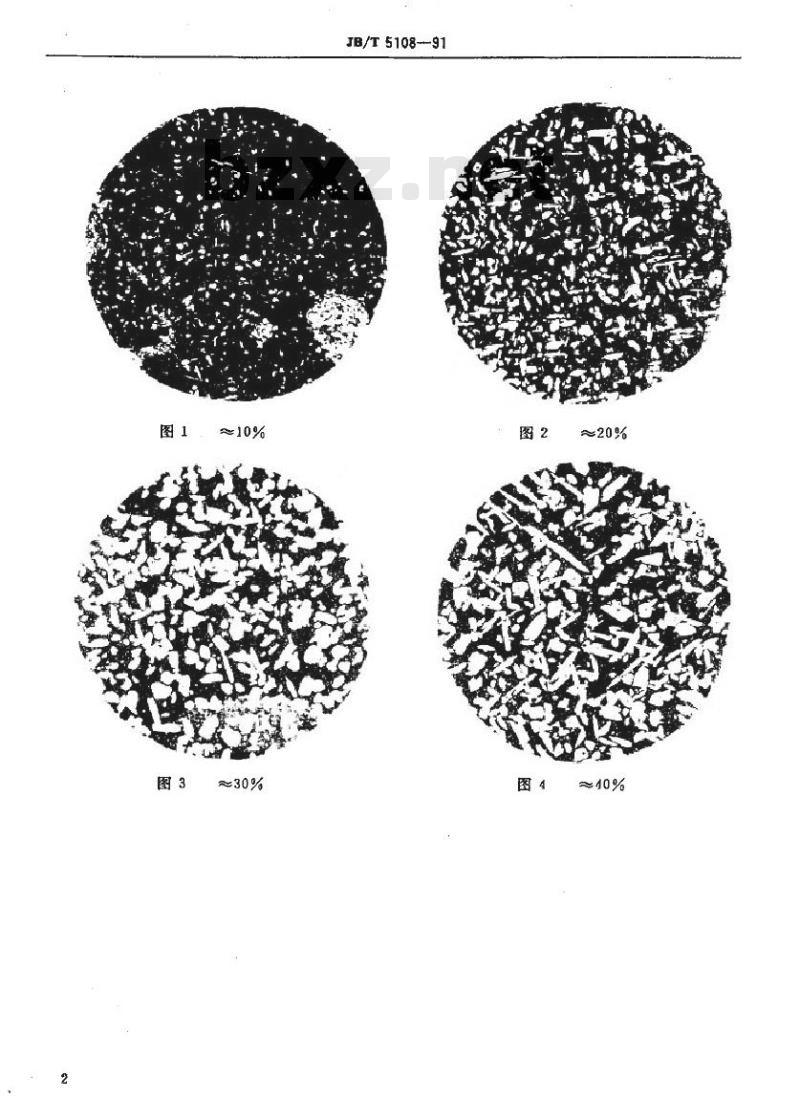

铸造黄铜α相的分级和评级图
铸造黄铜α相比例近似的分为10%、20%、30%、40%、50%五级。铸造黄铜α相比例的分级按表1。4.2
机械电子工业部1991-07-15批准a相比例
1992-07-01实施
JB/T5108--91

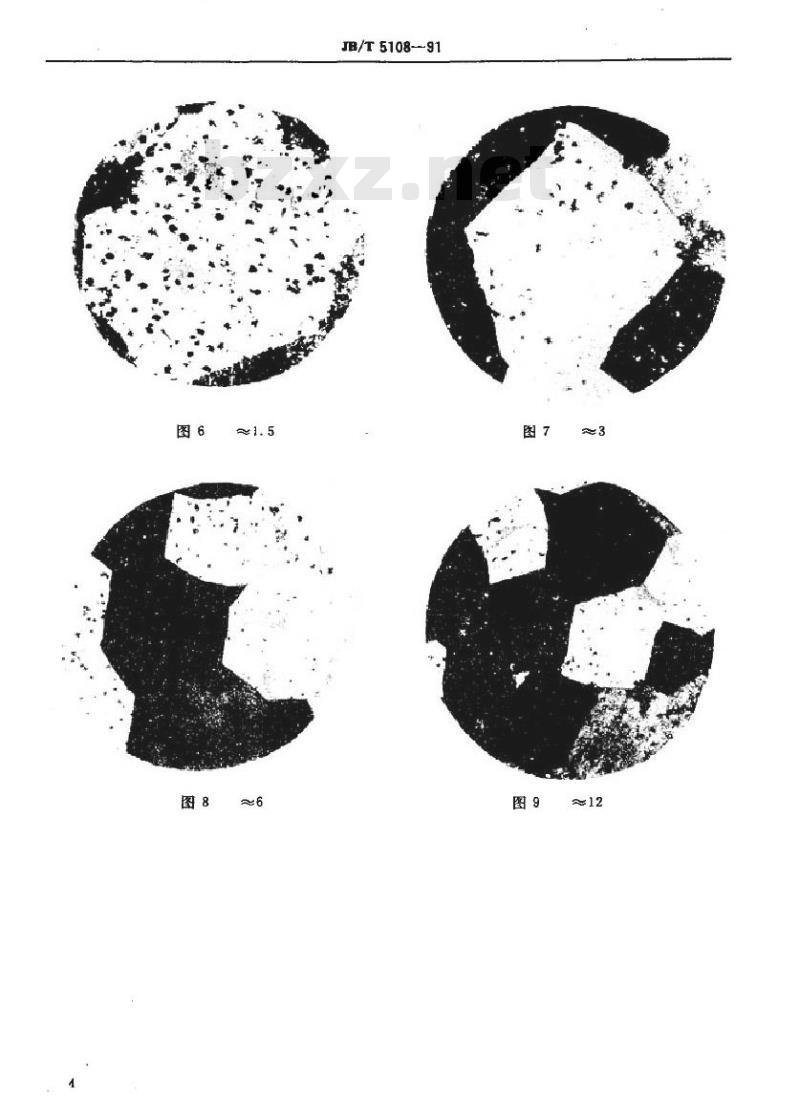

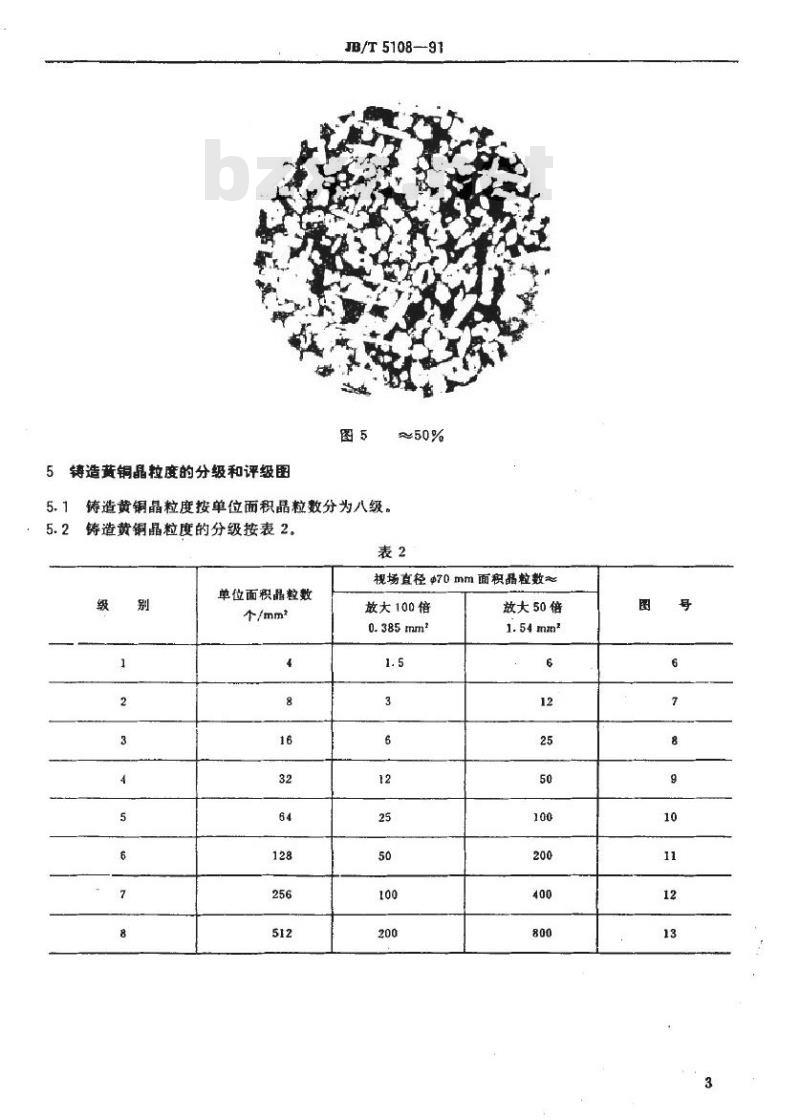

5铸造黄铜晶粒度的分级和评级图JB/T5108—91
5.1铸造黄铜晶粒度按单位而积晶粒数分为八级。5.2
铸造黄铜晶粒度的分级按表2。
单位面积晶粒数
个/mm
视场直径70mm面积晶粒数
放大100俗
放大50倍
JB/T5108-91
附加说明：
JB/T5108—91
本标准由机械电子工业部全国筹造标准化技术委员会提出。本标准由机裁电子工业部沈阳铸造研究所归口。图11
本标准由沈阳铸造厂、沈阳铸造研究所负责起草，大连船用推进器厂，大连工学院，郑州机械所，长城机床铸造厂，沪东造船厂，铁道部威墅堰机车车辆工艺研究所，上海新艺有色铸造厂等单位参加起草
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
