【机械行业标准(JB)】 曲柄摇杆式机动水稻插秧机 技术条件

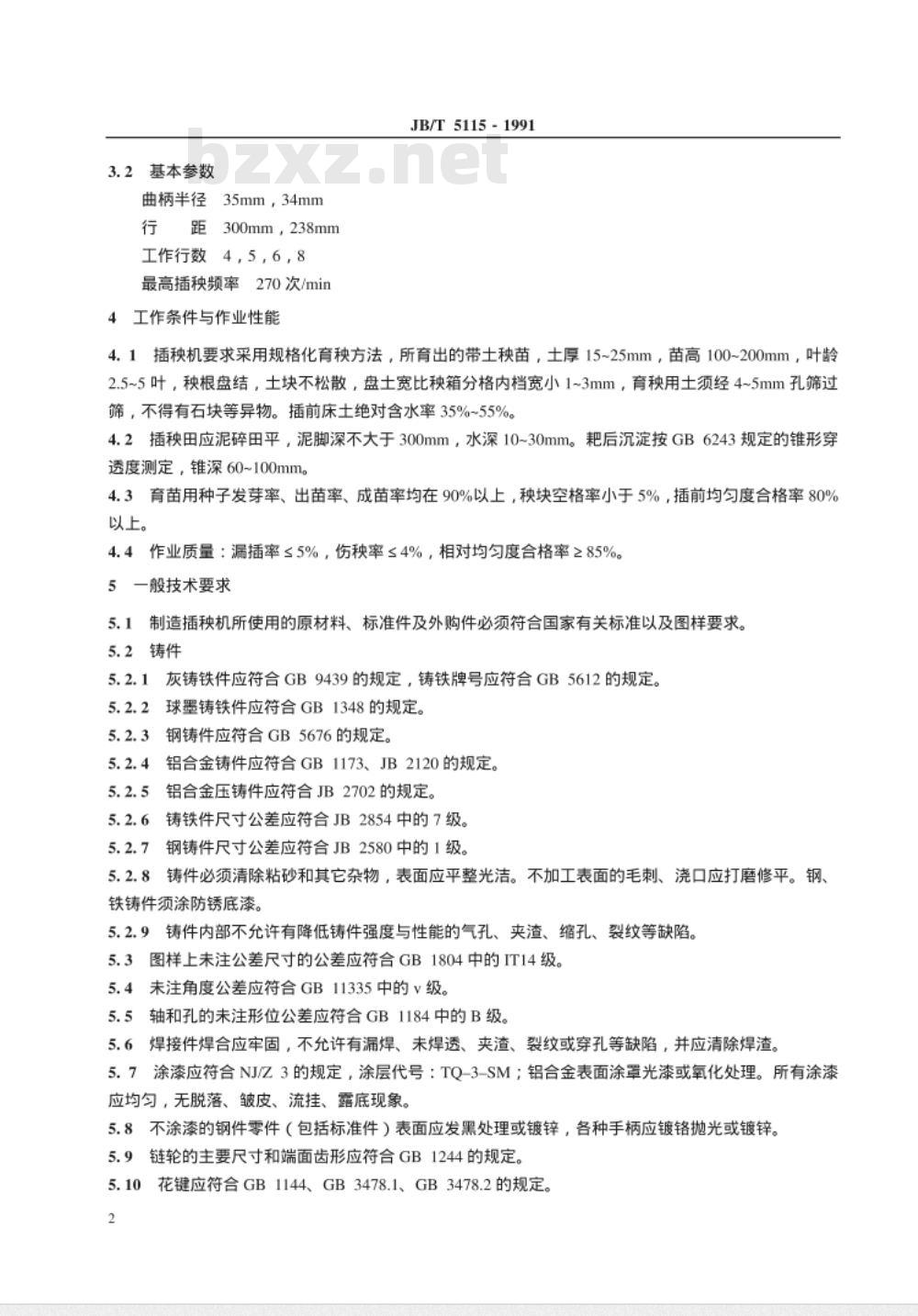

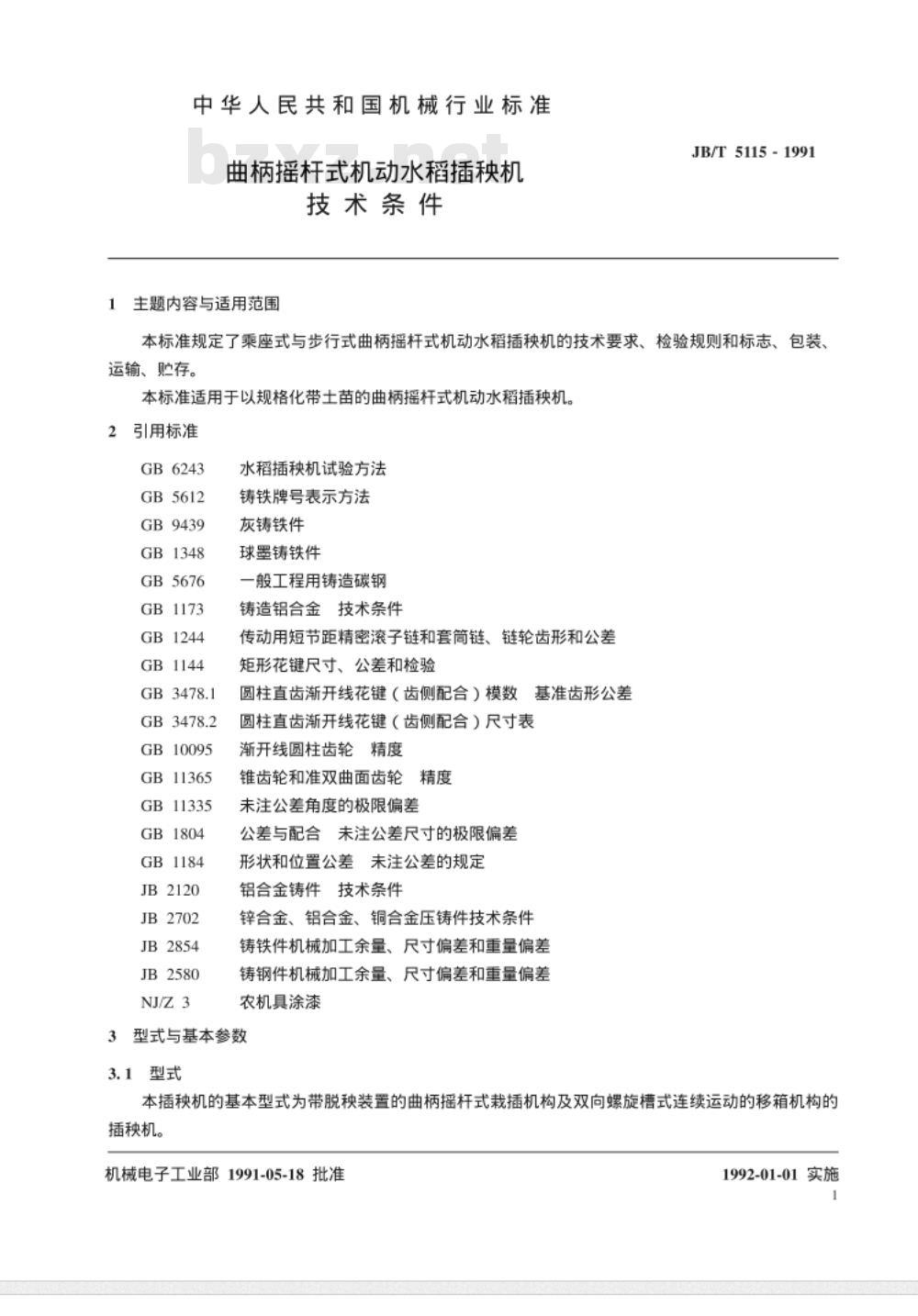

中华人民共和国机械行业标准 JB/T5115-1991 曲柄摇杆式机动水稻插秧机技术条件 1 范围 本标准规定了乘座式与步行式曲柄摇杆式机动水稻插秧机的技术要求、检验规则以及标志、包装、运输与贮存。 本标准适用于以规格化带土苗的曲柄摇杆式机动水稻插秧机。 2 引用标准 GB6243 水稻插秧机试验方法 GB5612 铸铁牌号表示方法 GB9439 灰铸铁件 GB1348 球墨铸铁件 GB5676 一般工程用铸造碳钢 GB1173 铸造铝合金技术条件 GB1244 传动用短节距精密滚子链和套筒链、链轮齿形和公差 GB1144 矩形花键尺寸、公差和检验 GB3478.1 圆柱直齿渐开线花键（齿侧配合） GB3478.2 圆柱直齿渐开线花键尺寸表 GB10095 渐开线圆柱齿轮精度 GB11365 锥齿轮和准双曲面齿轮精度 GB11335 未注角度公差极限偏差 GB1804 公差与配合未注尺寸极限偏差 GB1184 形状和位置公差未注规定 JB2120 铝合金铸件技术条件 JB2702 锌铝铜合金压铸件技术条件 JB2854 铸铁件机械加工余量、尺寸偏差和重量偏差 JB2580 铸钢件机械加工余量、尺寸偏差和重量偏差 NJ/Z3 农机具涂漆 3 型式与基本参数 3.1 型式 本插秧机基本型式为带脱秧装置的曲柄摇杆式栽插机构及双向螺旋槽式连续运动移箱机构的插秧机。 3.2 基本参数 曲柄半径：35 mm、34 mm； 行距：300 mm、238 mm； 工作行数：4、5、6、8行； 最高插秧频率：270次/min。 4 工作条件与作业性能 4.1 秧苗条件：采用规格化育苗，带土秧苗土厚15～25 mm，苗高100～200 mm，叶龄2.5～5叶，秧根盘结，土块不松散；秧盘土块宽比秧箱分格内档宽小1～3 mm；育苗土经4～5 mm筛孔过筛，不得含石块等杂物；插前床土绝对含水率35%～55%。 4.2 田块条件：插秧田应泥碎田平，泥脚深不大于300 mm，水深10～30 mm；耙后沉淀按GB6243规定锥形穿透度测定，锥深60～100 mm。 4.3 育苗质量：种子发芽率、出苗率、成苗率均≥90%，秧块空格率＜5%，插前均匀度合格率≥80%。 4.4 作业质量：漏插率≤5%，伤秧率≤4%，相对均匀度合格率≥85%。 5 一般技术要求 5.1 制造插秧机所用原材料、标准件及外购件必须符合国家标准及图样要求。 5.2 铸件要求 5.2.1 灰铸铁件应符合GB9439，牌号符合GB5612。 5.2.2 球墨铸铁件应符合GB1348。 5.2.3 钢铸件应符合GB5676。 5.2.4 铝合金铸件应符合GB1173、JB2120。 5.2.5 铝合金压铸件应符合JB2702。 5.2.6 铸铁件尺寸公差符合JB2854中7级。 5.2.7 钢铸件尺寸公差符合JB2580中1级。 5.2.8 铸件应清除粘砂及杂物，表面平整光洁；非加工表面毛刺、浇口应打磨修平；钢铁件需涂防锈底漆。 5.2.9 铸件内部不得存在气孔、夹渣、缩孔、裂纹等影响强度的缺陷。 5.3 未注尺寸公差应符合GB1804中IT14级。 5.4 未注角度公差应符合GB11335中V级。 5.5 未注形位公差应符合GB1184中B级。 5.6 焊接件应牢固，不得存在漏焊、未焊透、夹渣、裂纹或穿孔，并应清除焊渣。 5.7 涂漆应符合NJ/Z3规定，涂层代号TQ-3-SM，涂层均匀无脱落、起皱、流挂、露底等缺陷。 5.8 非涂漆钢件应进行发黑或镀锌处理，手柄类零件应镀铬或镀锌并抛光。 5.9 链轮尺寸及齿形应符合GB1244。 5.10 花键应符合GB1144、GB3478.1、GB3478.2。 6 主要零部件技术要求 6.1 传动箱（行走传动箱及工作传动箱） 6.1.1 各转动部件应运转灵活，不得卡滞或碰撞。 6.1.2 圆柱齿轮及锥齿轮精度应符合GB10095、GB11365中8级要求。 6.1.3 滑动齿轮与离合牙嵌应灵活可靠，拨叉定位准确，不得脱档、乱档。
