【机械行业标准(JB)】 污水污物潜水电泵

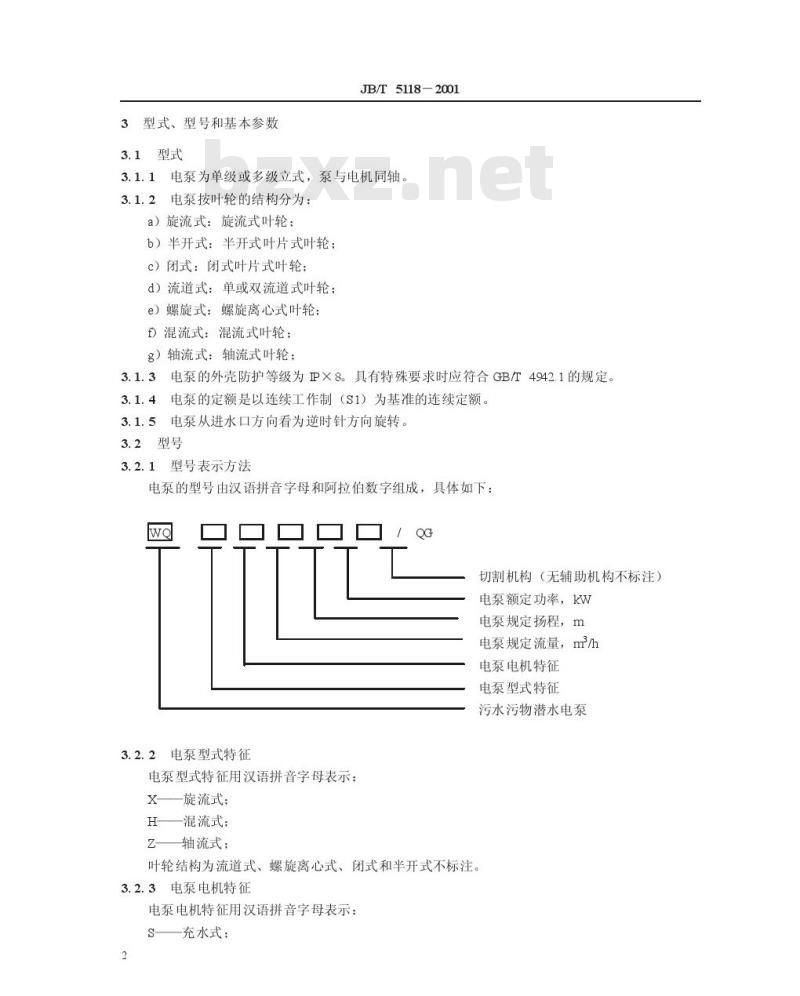

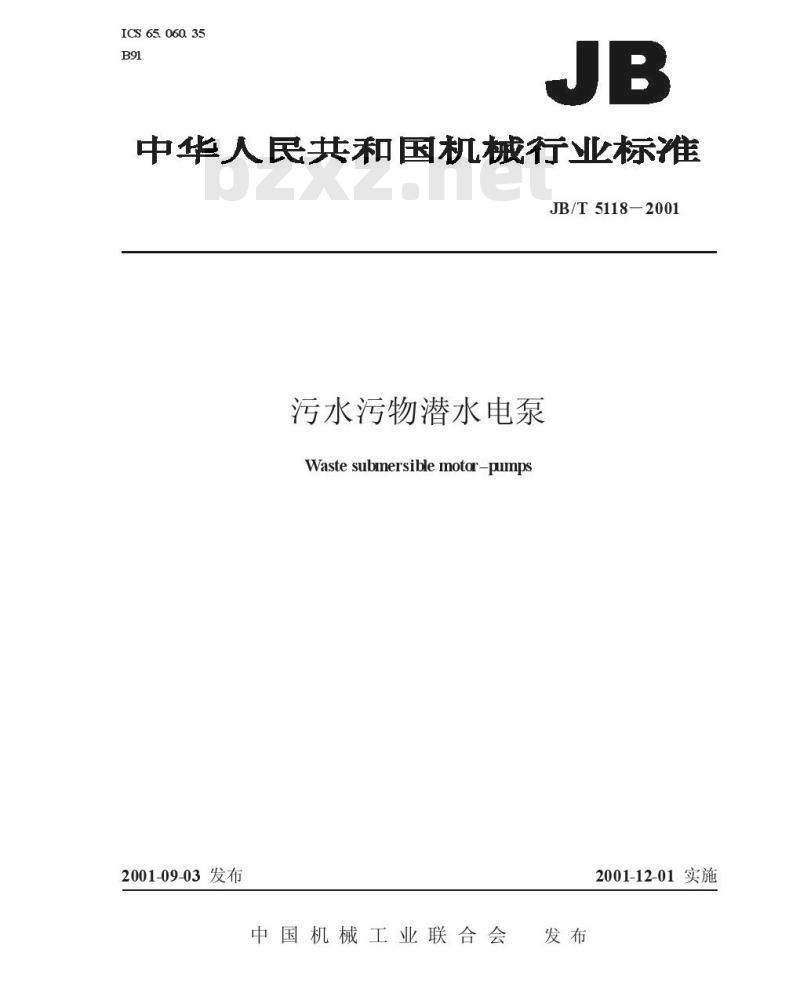

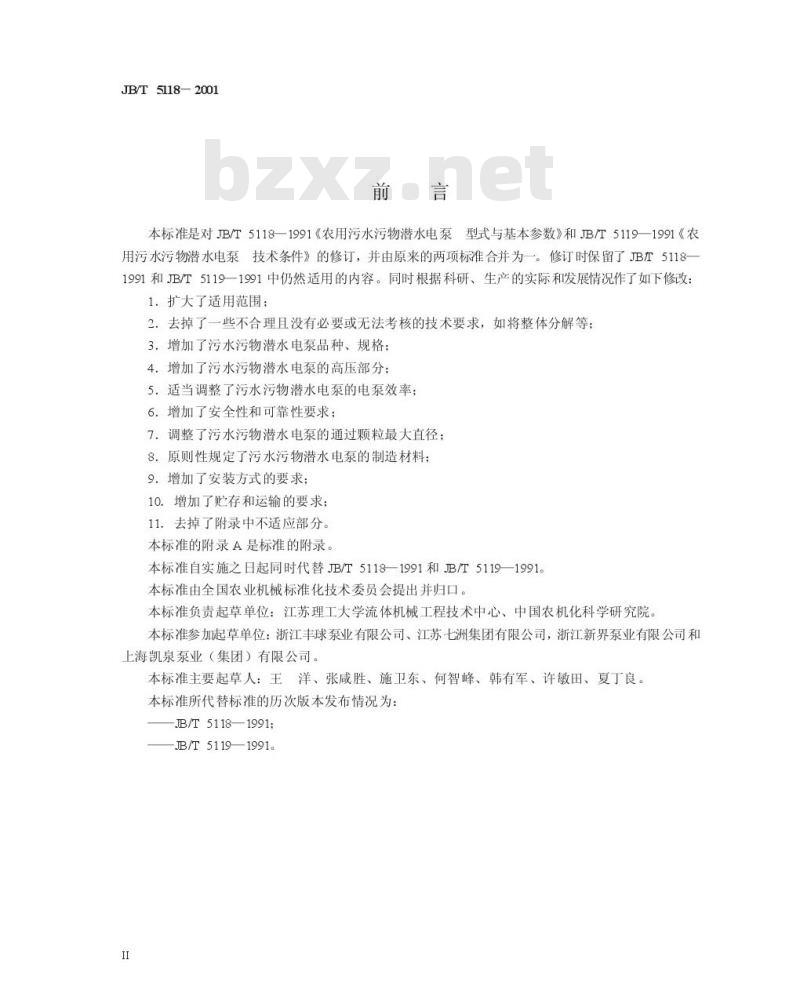

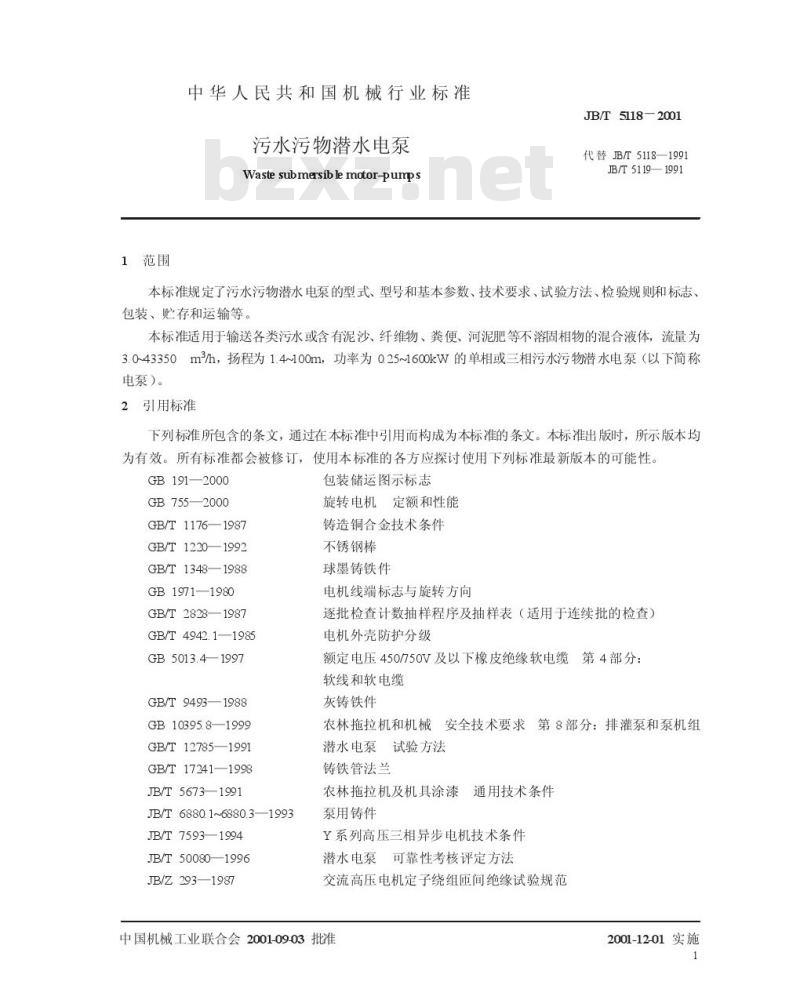

中华人民共和国机械行业标准 JB/T5118—2001 污水污物潜水电泵 Wastesubmersiblemotor-pumps 2001-09-03发布 2001-12-01实施 中国机械工业联合会发布 前言 本标准是对JB/T5118—1991《农用污水污物潜水电泵型式与基本参数》和JB/T5119—1991《农用污水污物潜水电泵技术条件》的修订与合并。本次修订保留了原标准中适用内容，并根据实际应用进行了调整，包括扩大适用范围、增加产品规格、调整效率指标、完善安全与可靠性要求、优化结构材料规定以及补充安装、贮存和运输要求等。 本标准自实施之日起代替JB/T5118—1991和JB/T5119—1991。 1 范围 本标准规定了污水污物潜水电泵的型式、型号和基本参数、技术要求、试验方法、检验规则以及标志、包装、贮存和运输等内容。 本标准适用于输送含泥沙、纤维物、粪便、河泥等不溶固体混合液体的潜水电泵。适用参数范围为：流量3.0～43350m³/h，扬程1.4～100m，功率0.25～1600kW，适用于单相或三相污水污物潜水电泵（以下简称电泵）。 2 引用标准 GB191—2000 包装储运图示标志 GB755—2000 旋转电机定额和性能 GB/T1176—1987 铸造铜合金技术条件 GB/T1220—1992 不锈钢棒 GB/T1348—1988 球墨铸铁件 GB1971—1980 电机线端标志与旋转方向 GB/T2828—1987 逐批检查计数抽样程序及抽样表 GB/T4942.1—1985 电机外壳防护分级 GB5013.4—1997 额定电压450/750V及以下橡皮绝缘软电缆 GB/T9493—1988 灰铸铁件 GB10395.8—1999 农林拖拉机和机械安全技术要求第8部分：排灌泵和泵机组 GB/T12785—1991 潜水电泵试验方法 GB/T17241—1998 铸铁管法兰 JB/T5673—1991 农林拖拉机及机具涂漆通用技术条件 JB/T6880.1~6880.3—1993 泵用铸件 JB/T7593—1994 Y系列高压三相异步电机技术条件 JB/T50080—1996 潜水电泵可靠性考核评定方法 JB/Z293—1987 交流高压电机定子绕组匝间绝缘试验规范 3 型式、型号和基本参数 3.1 型式 3.1.1 电泵为单级或多级立式结构，泵与电机同轴。 3.1.2 按叶轮结构分为： a）旋流式叶轮； b）半开式叶轮； c）闭式叶轮； d）流道式叶轮； e）螺旋离心式叶轮。
