【机械行业标准(JB)】 谷物联合收割机 通用技术条件

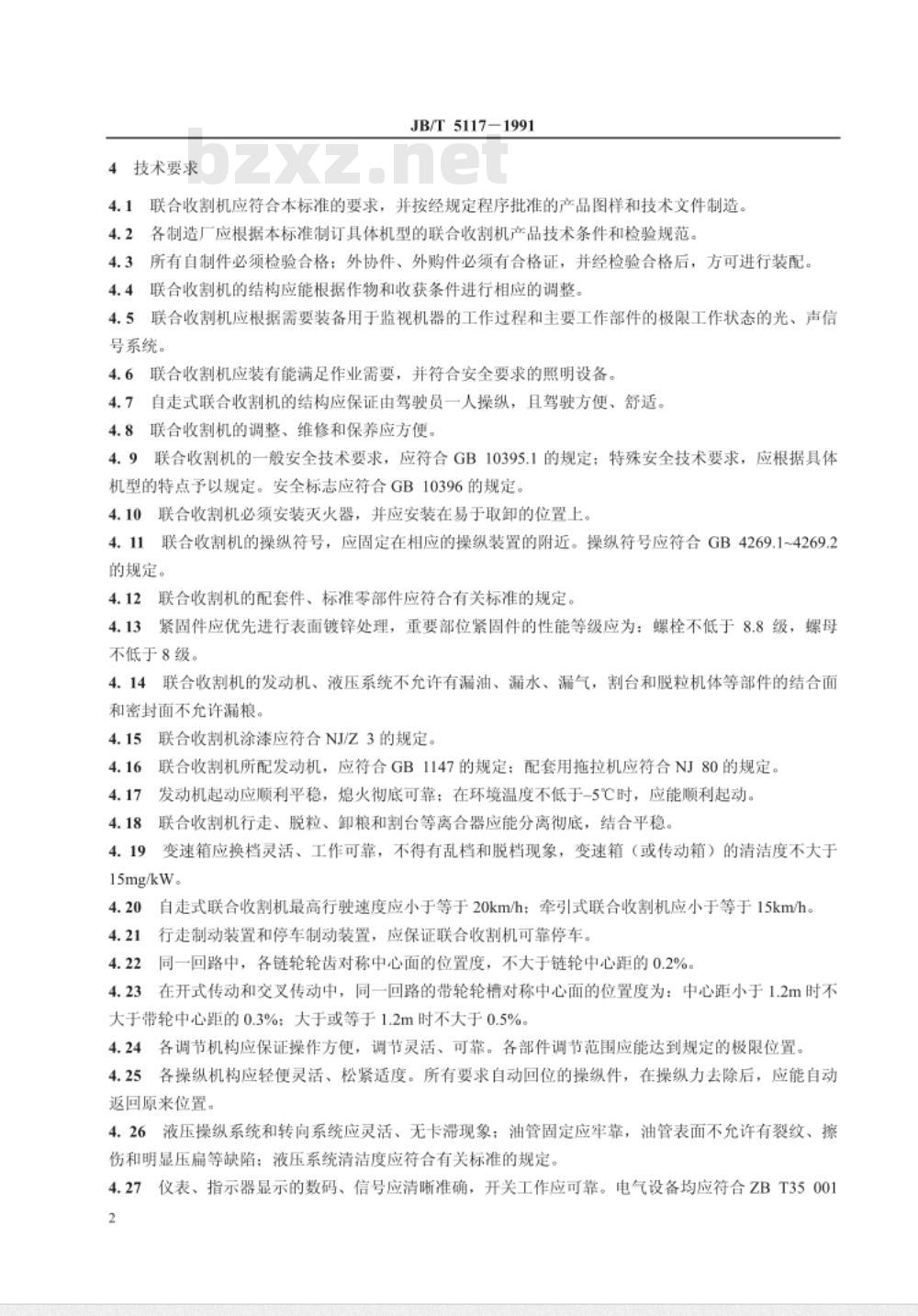

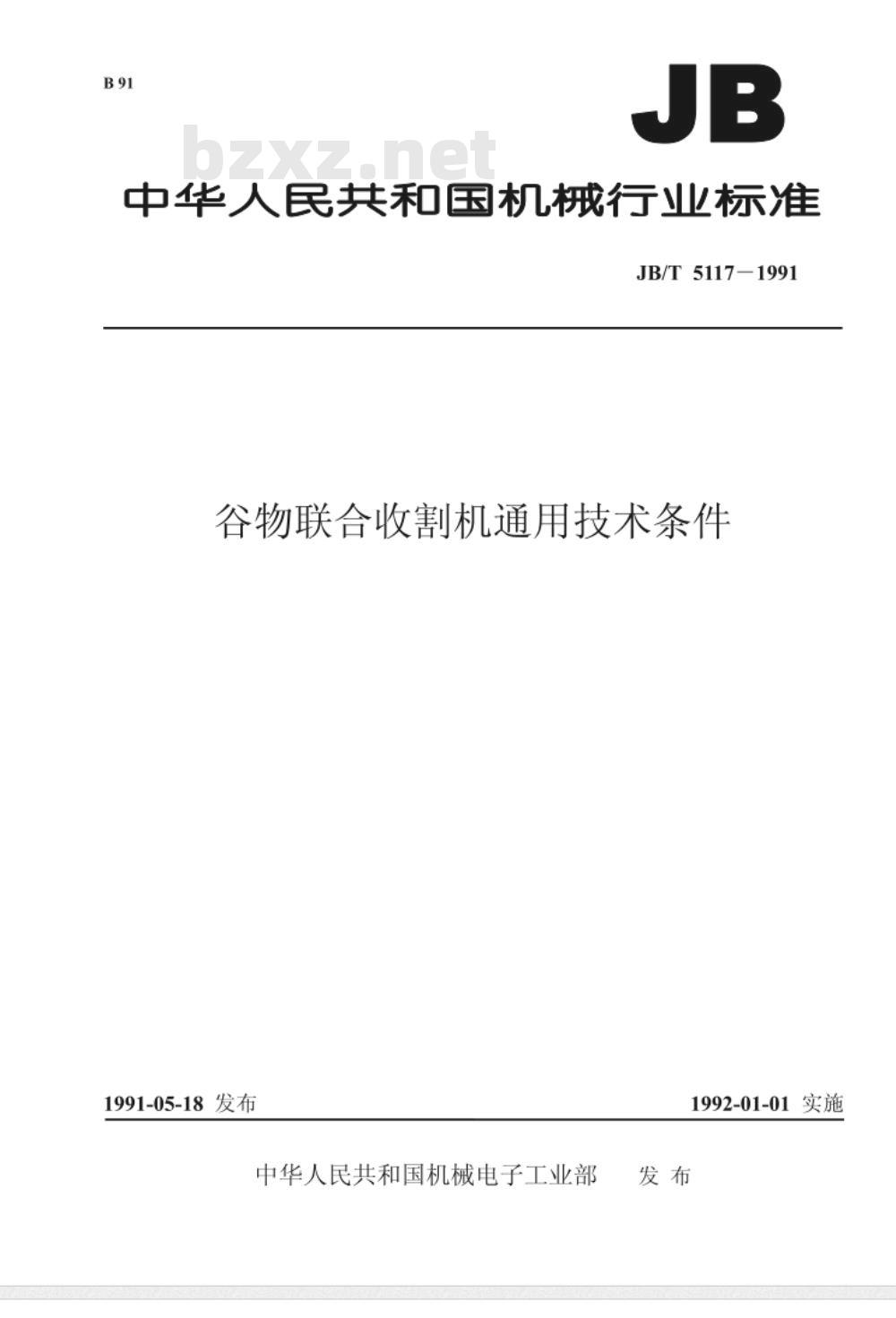

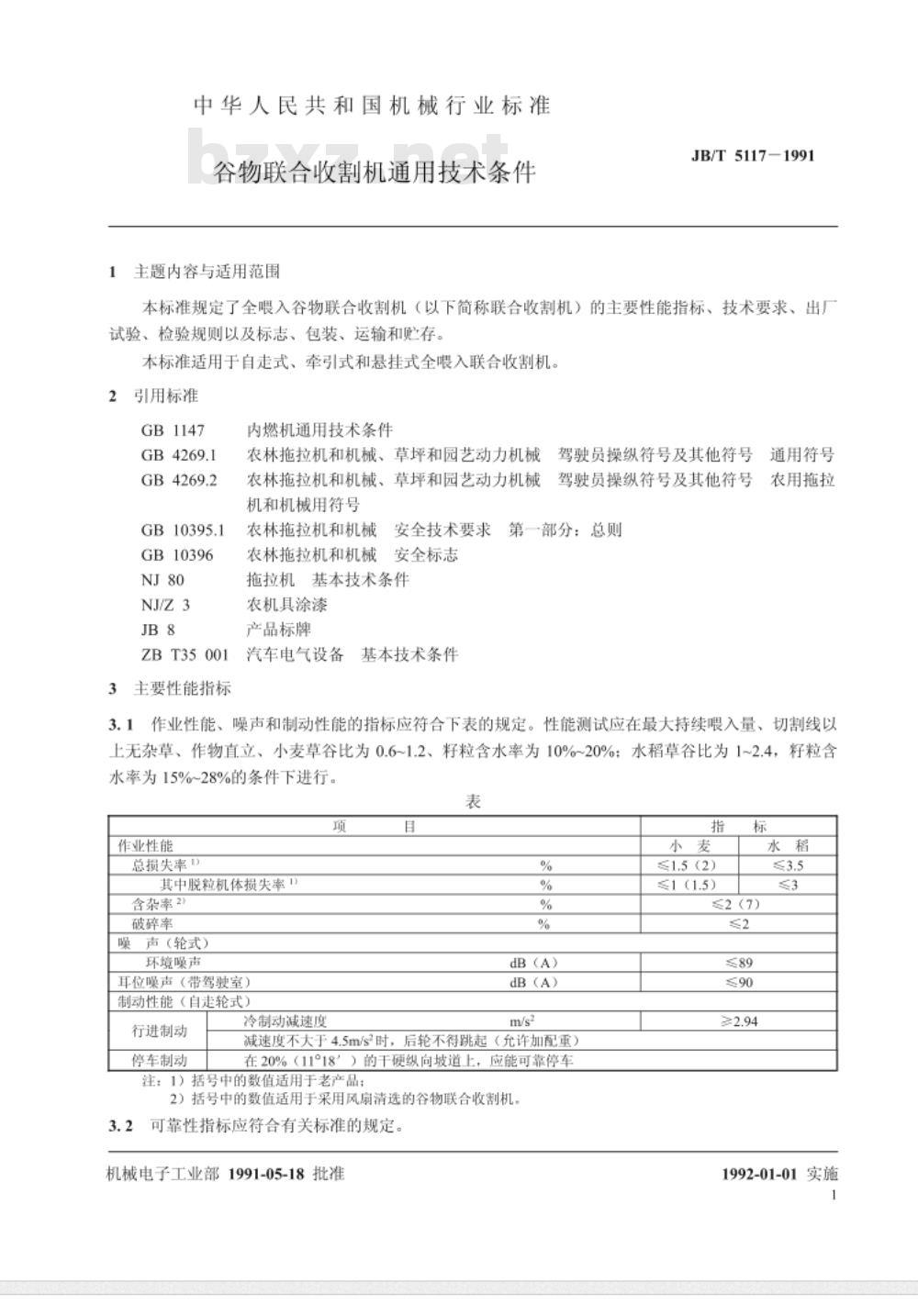

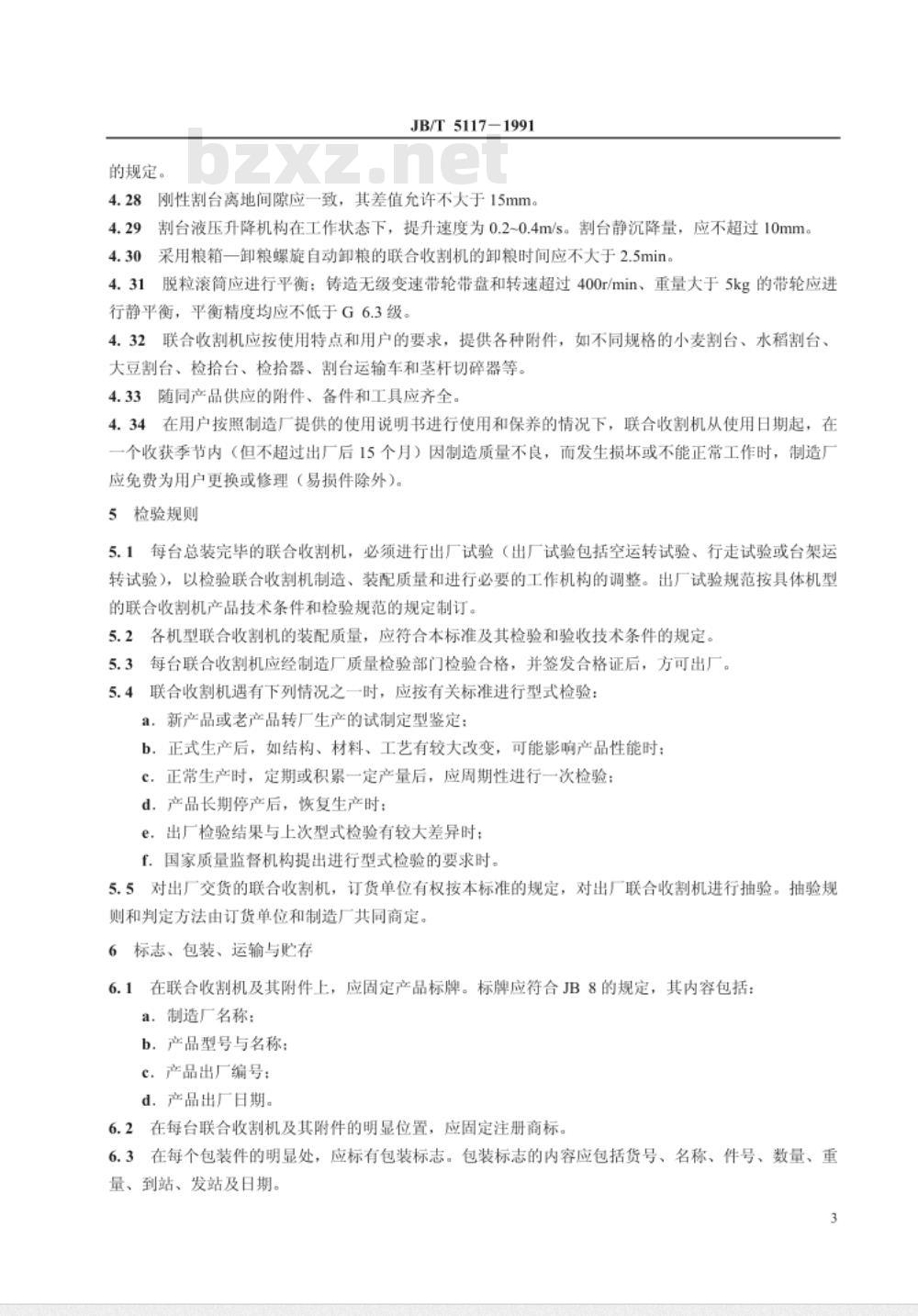

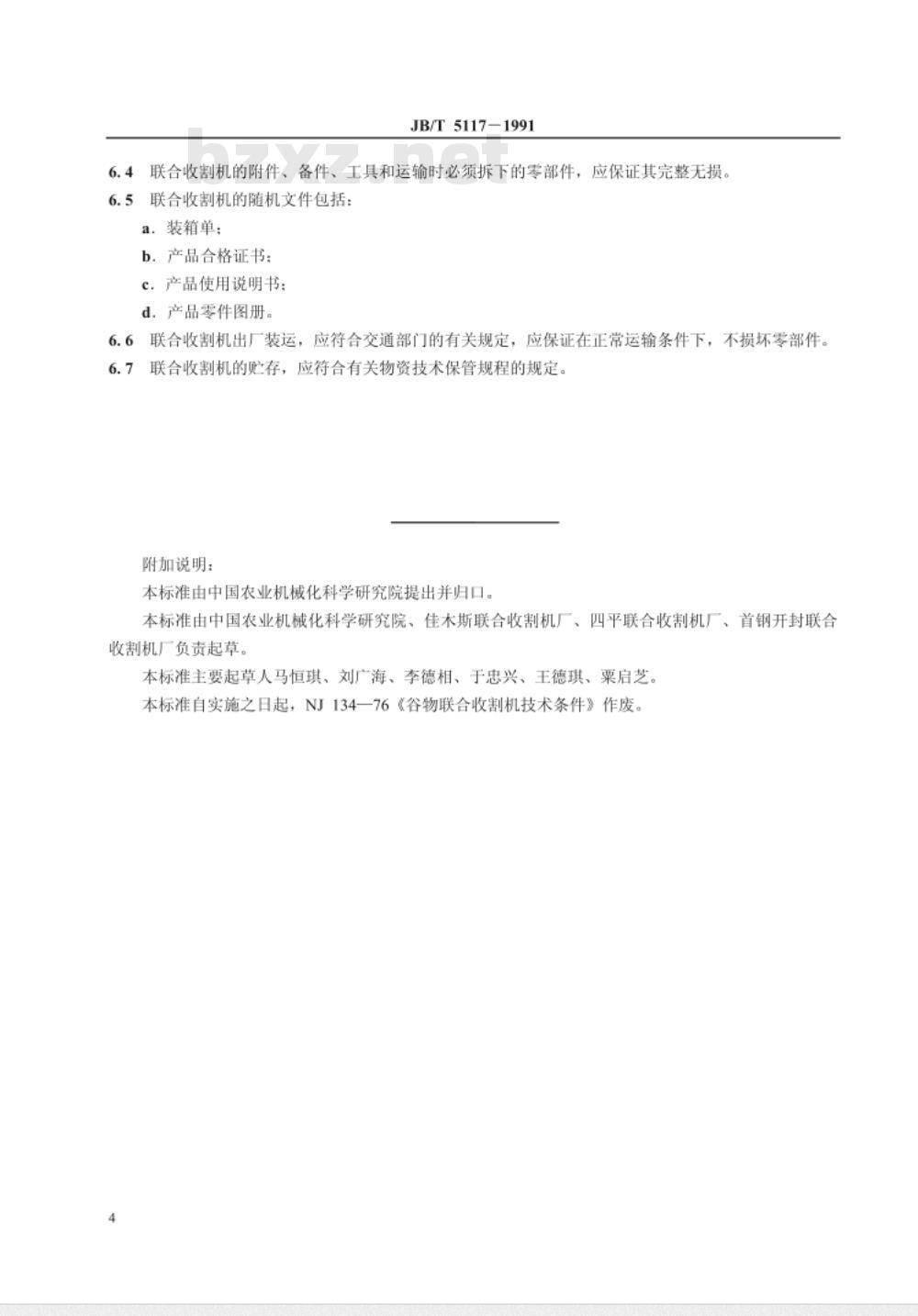

中华人民共和国机械行业标准 JB/T5117-1991 谷物联合收割机通用技术条件 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部发布 1 范围 本标准规定了全喂入谷物联合收割机（以下简称联合收割机）的主要性能指标、技术要求、出厂检验规则以及标志、包装、运输和贮存等内容。 本标准适用于自走式、牵引式和悬挂式全喂入联合收割机。 2 引用标准 GB1147 内燃机通用技术条件 GB4269.1 农林拖拉机和机械 驾驶员操纵符号及其他符号 第一部分：通用符号 GB4269.2 农林拖拉机和机械 驾驶员操纵符号及其他符号 GB10395.1 农林拖拉机和机械 安全技术要求 GB10396 农林拖拉机和机械 安全标志 NJ80 拖拉机基本技术条件 NJ/Z3 农机具涂漆 JB8 产品标牌 ZB/T35 001 汽车电气设备基本技术条件 3 主要性能指标 作业性能、噪声和制动性能指标应符合下表规定。性能测试条件为最大持续喂入量，小麦草谷比0.6~1.2，籽粒含水率10%~20%；水稻草谷比1~2.4，籽粒含水率15%~28%，作物直立、无杂草。 表 主要性能指标 项目：作业性能 小麦： 总损失率 ≤1.5（老产品≤2）% 脱粒机体损失率 ≤1（老产品≤1.5）% 含杂率 ≤1% 破碎率 ≤2% 水稻： 总损失率 ≤3.5% 脱粒机体损失率 ≤2% 含杂率 ≤7% 破碎率 ≤2% 噪声（轮式）： 环境噪声 ≤89 dB(A) 耳位噪声（带驾驶室） ≤90 dB(A) 制动性能（自走轮式）： 冷制动减速度 ≥2.94 m/s² 在20%（11°18′）干硬纵向坡道上应能可靠停车；减速度不大于4.5 m/s²时后轮不得跳起（允许加配重）。 可靠性指标应符合有关标准规定。 4 技术要求 4.1 联合收割机应符合本标准要求，并按经规定程序批准的产品图样和技术文件制造。 4.2 各制造厂应制定具体机型产品技术条件和检验规范。 4.3 自制件必须检验合格，外协件、外购件须有合格证并检验合格后方可装配。 4.4 结构应能根据作物和收获条件进行调整。 4.5 应设置监视机器工作过程及关键部件状态的光、声信号系统。 4.6 应配备满足作业需要且符合安全要求的照明设备。 4.7 自走式联合收割机应保证驾驶员单人操纵，操作方便舒适。 4.8 应便于调整、维修和保养。 4.9 安全技术要求应符合GB10395.1规定，安全标志应符合GB10396。 4.10 必须安装灭火器并置于易取位置。 4.11 操纵符号应固定在操纵装置附近，并符合GB4269.1~4269.2。 4.12 配套件及标准零部件应符合相关标准。 4.13 紧固件优先镀锌处理，重要部位螺栓不低于8.8级，螺母不低于8级。 4.14 发动机及液压系统不得漏油、漏水、漏气，割台及脱粒部件不得漏粮。 4.15 涂漆应符合NJ/Z3规定。 4.16 发动机应符合GB1147，配套拖拉机应符合NJ80。 4.17 发动机起动应平稳可靠，在环境温度不低于-5℃时应能顺利起动。离合器应结合平稳、分离彻底。 4.18 变速箱应换档灵活，不得乱档、脱档，清洁度不大于15mg/kW。 4.19 行驶速度：自走式≤20km/h，牵引式≤15km/h。 4.20 制动装置应保证可靠停车。 4.21 同一回路链轮轮齿对称中心面位置度不大于链轮中心距0.2%。 4.22 开式及交叉传动中带轮轮槽对中应符合要求。
