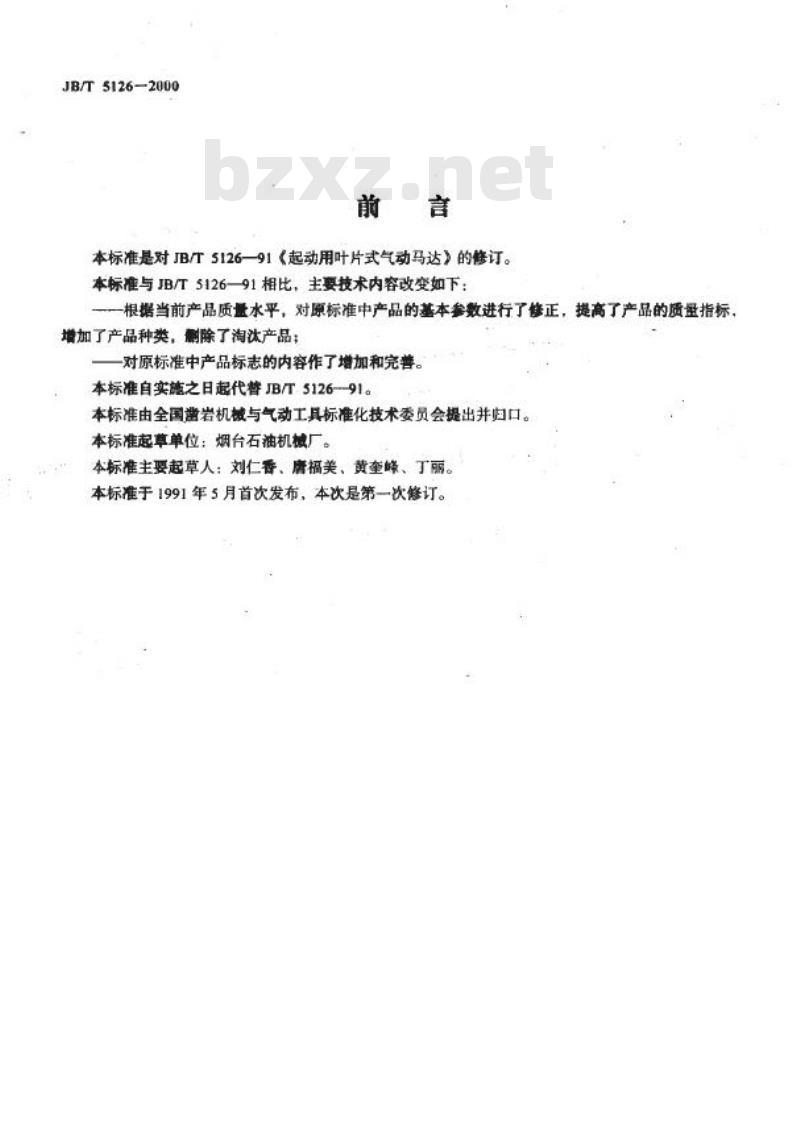

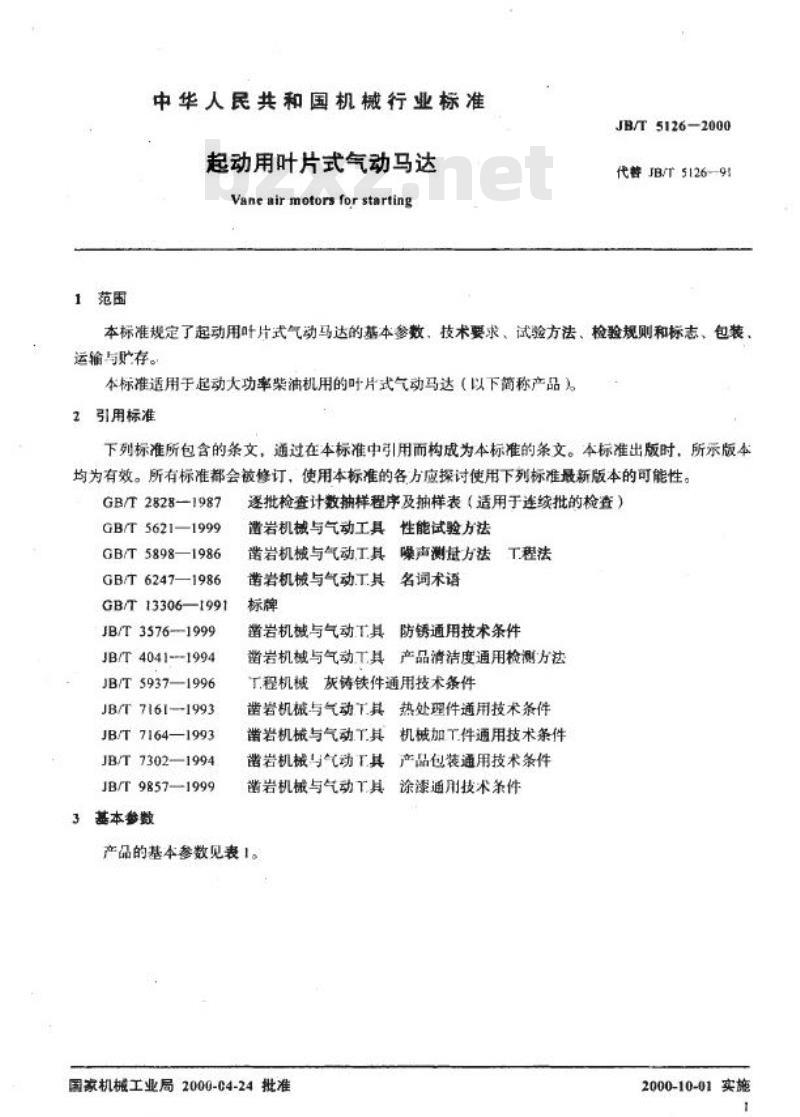

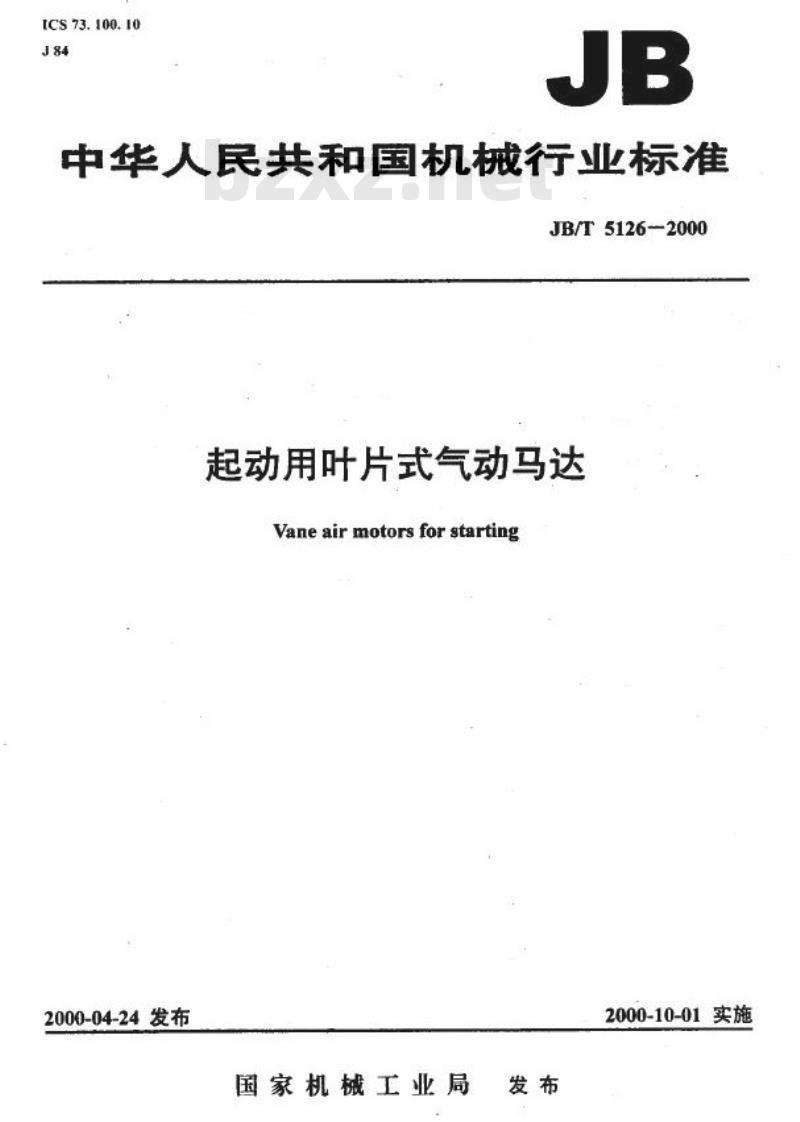

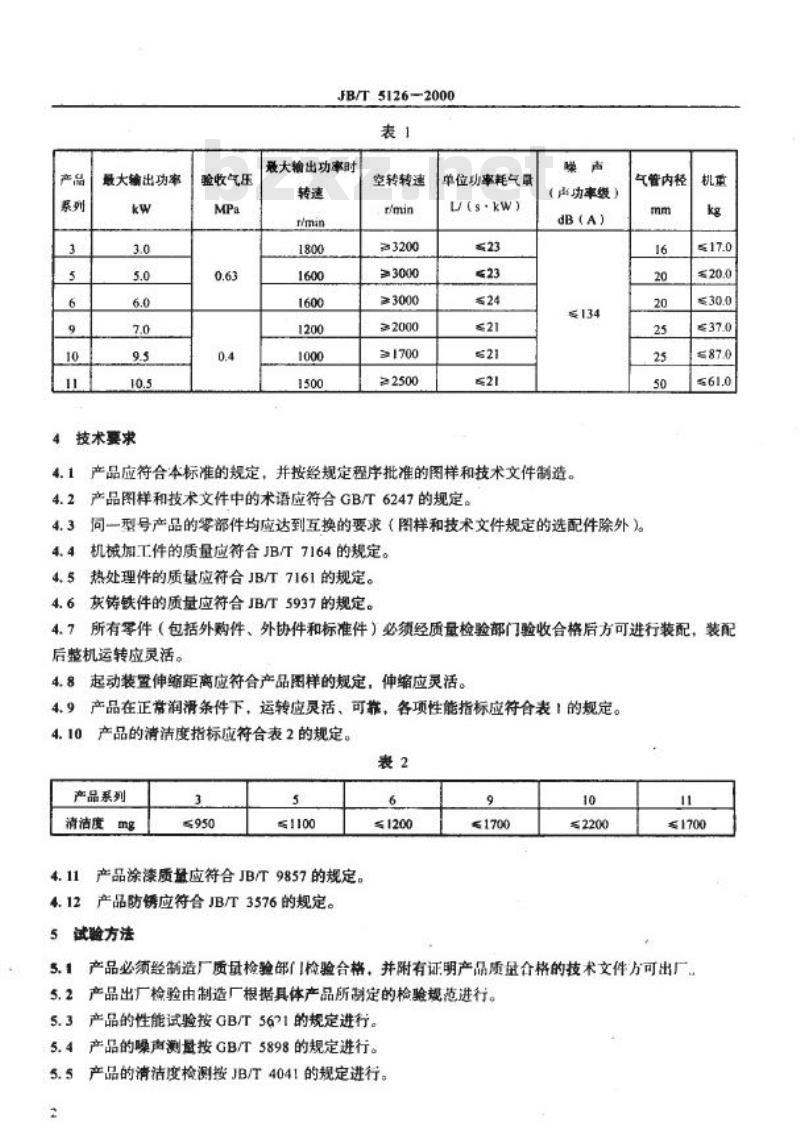

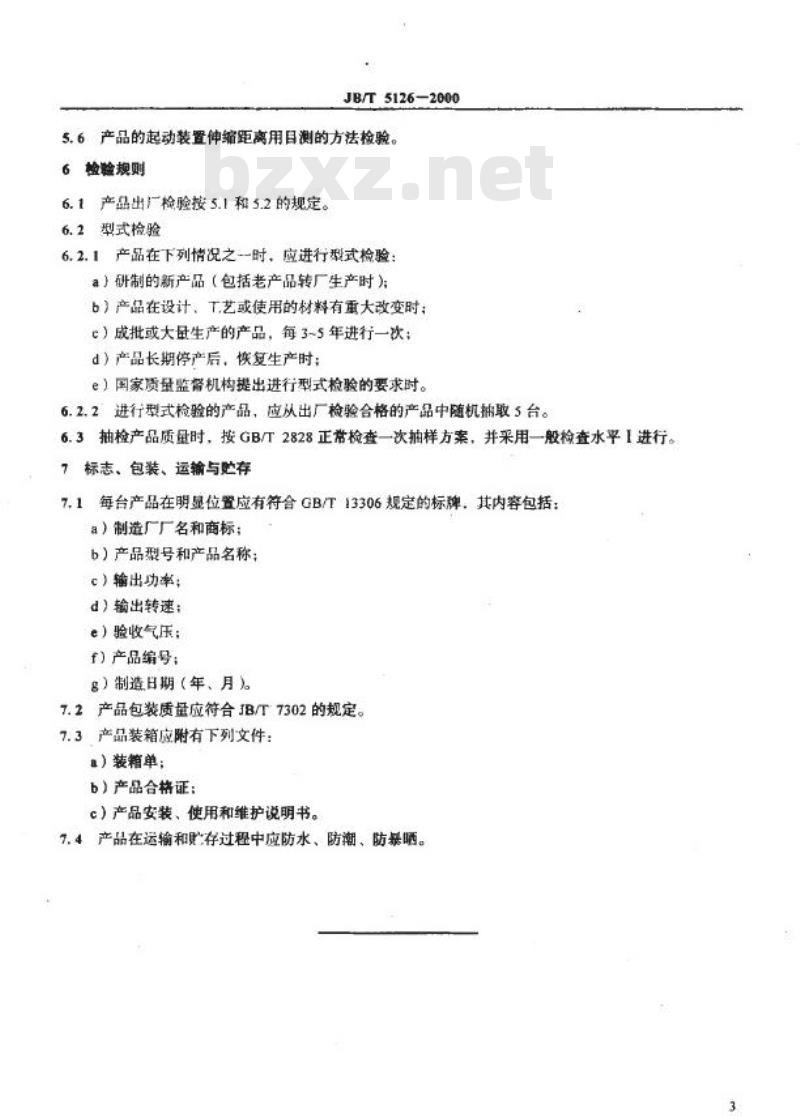

ICS 73.100.10 J84 JB/T 5126-2000 起动用叶片式气动马达（Vane air motors for starting） 2000-04-24发布 2000-10-01实施 国家机械工业局 发布 前言 本标准是对JB/T 5126—91《起动用叶片式气动马达》的修订。本标准相比JB/T 5126—91主要修改内容包括：根据当前产品质量水平修正了基本参数，提高了质量指标，增加了产品种类，删除了部分淘汰产品，并对产品标志内容进行了补充和完善。本标准自实施之日起代替JB/T 5126—91。 本标准由全国凿岩机械与气动工具标准化技术委员会提出并归口。本标准起草单位：烟台石油机械厂。本标准主要起草人：刘仁香、唐福美、黄奎峰、丁丽。本标准于1991年首次发布，本次为第一次修订。 1 范围 本标准规定了起动用叶片式气动马达的基本参数、技术要求、试验方法、检验规则以及标志、包装、运输与贮存。 本标准适用于起动大功率柴油机用叶片式气动马达（以下简称产品）。 2 规范性引用文件 GB/T 2828—1987 逐批检查计数抽样程序及抽样表 GB/T 5621—1999 凿岩机械与气动工具性能试验方法 GB/T 5898—1986 凿岩机械与气动工具噪声测量方法 GB/T 6247—1986 凿岩机械与气动工具名词术语 GB/T 13306—1991 标牌 JB/T 3576—1999 凿岩机械与气动工具防锈通用技术条件 JB/T 4041—1994 凿岩机械与气动工具产品清洁度通用检测方法 JB/T 5937—1996 工程机械灰铸铁件通用技术条件 JB/T 7161—1993 凿岩机械与气动工具热处理件通用技术条件 JB/T 7164—1993 凿岩机械与气动工具机械加工件通用技术条件 JB/T 7302—1994 凿岩机械与气动工具产品包装通用技术条件 JB/T 9857—1999 凿岩机械与气动工具涂漆通用技术条件 3 基本参数 产品基本参数见表1。 表1 基本参数 产品系列：3 / 5 / 6 / 9 / 10 / 4 最大输出功率（kW）：3.0 / 5.0 / 6.0 / 7.0 / 9.5 / 10.5 验收气压（MPa）：0.63 / 0.4（部分系列适用） 对应性能指标： - 最大输出功率时转速（r/min）：1800 / 1600 / 1600 / 1200 / 1000 / 1500 - 空转转速（r/min）：3200 / 3000 / ≥3000 / ≥2000 / >1700 / 2500 - 单位功率耗气量：≤23 / ≤23 / ≤24 / ≤21 / ≤21 / ≤21 [U(s·kW)] - 噪声（声功率级 dB(A)）：≤134 - 气管内径（mm）：16 / 20 / 20 / 25 / 25 / 50 - 机重（kg）：≤17.0 / 20.0 / ≤30.0 / ≤37.0 / ≤87.0 / ≤61.0 4 技术要求 4.1 产品应符合本标准规定，并按经规定程序批准的图样及技术文件制造。 4.2 产品图样及技术文件中的术语应符合GB/T 6247规定。 4.3 同一型号产品零部件应具有互换性（选配件除外）。 4.4 机械加工件质量应符合JB/T 7164规定。 4.5 热处理件质量应符合JB/T 7161规定。 4.6 灰铸铁件质量应符合JB/T 5937规定。 4.7 所有零部件（含外购件、外协件及标准件）必须检验合格后方可装配，整机运转应灵活可靠。 4.8 起动装置伸缩距离应符合产品图样规定，动作应灵活。 4.9 产品在正常润滑条件下应运转平稳可靠，各项性能指标应符合表1规定。 4.10 清洁度指标见表2： 产品系列3 ≤950 mg；系列5 ≤1100 mg；系列6 ≤1200 mg；系列9 ≤1700 mg；系列10 ≤2200 mg；系列4 ≤1700 mg。 4.11 产品涂漆质量应符合JB/T 9857规定。 4.12 产品防锈应符合JB/T 3576规定。 5 试验方法 5.1 产品必须经制造厂质量检验部门检验合格，并附有质量合格证明文件方可出厂。
