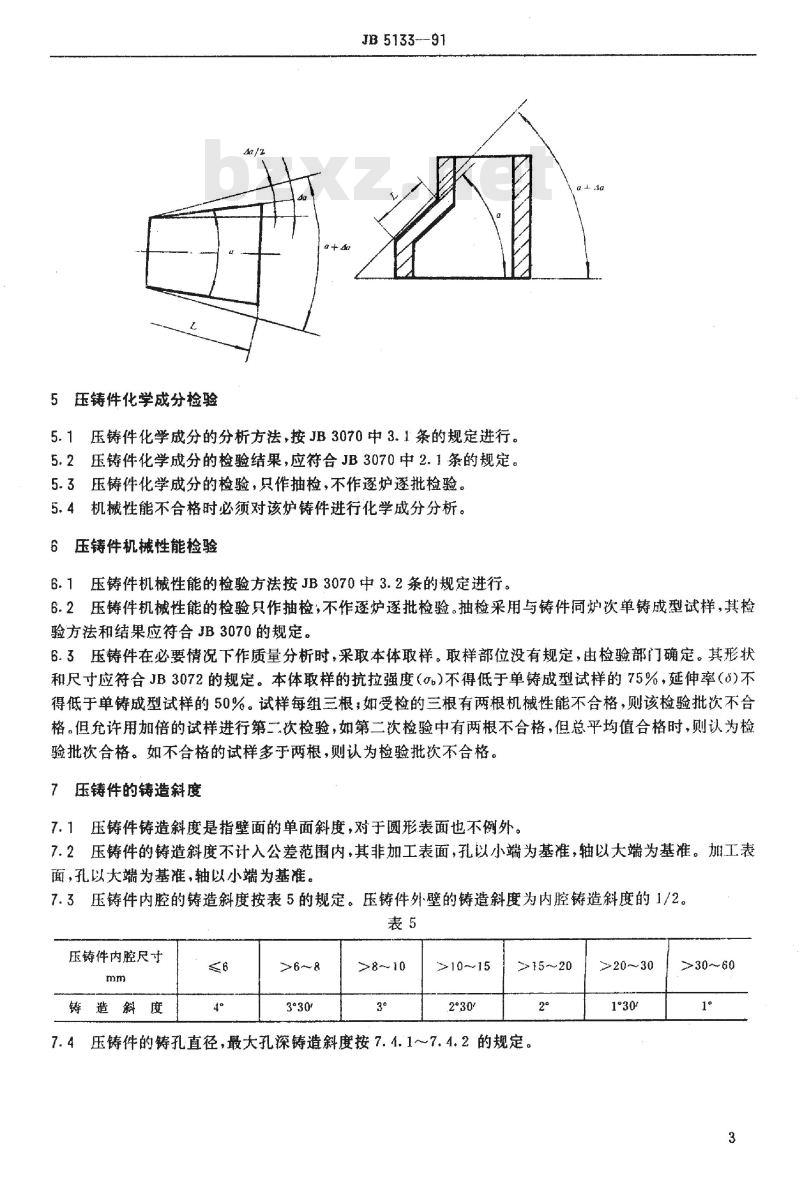

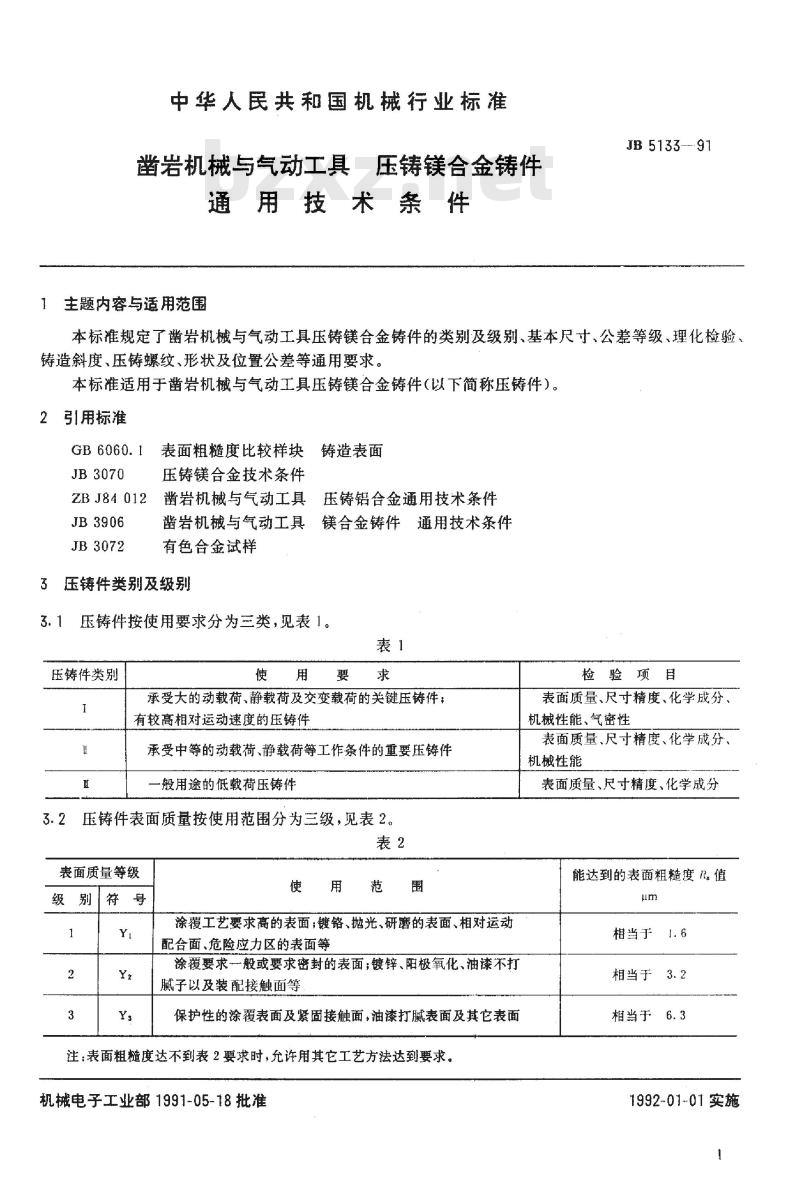

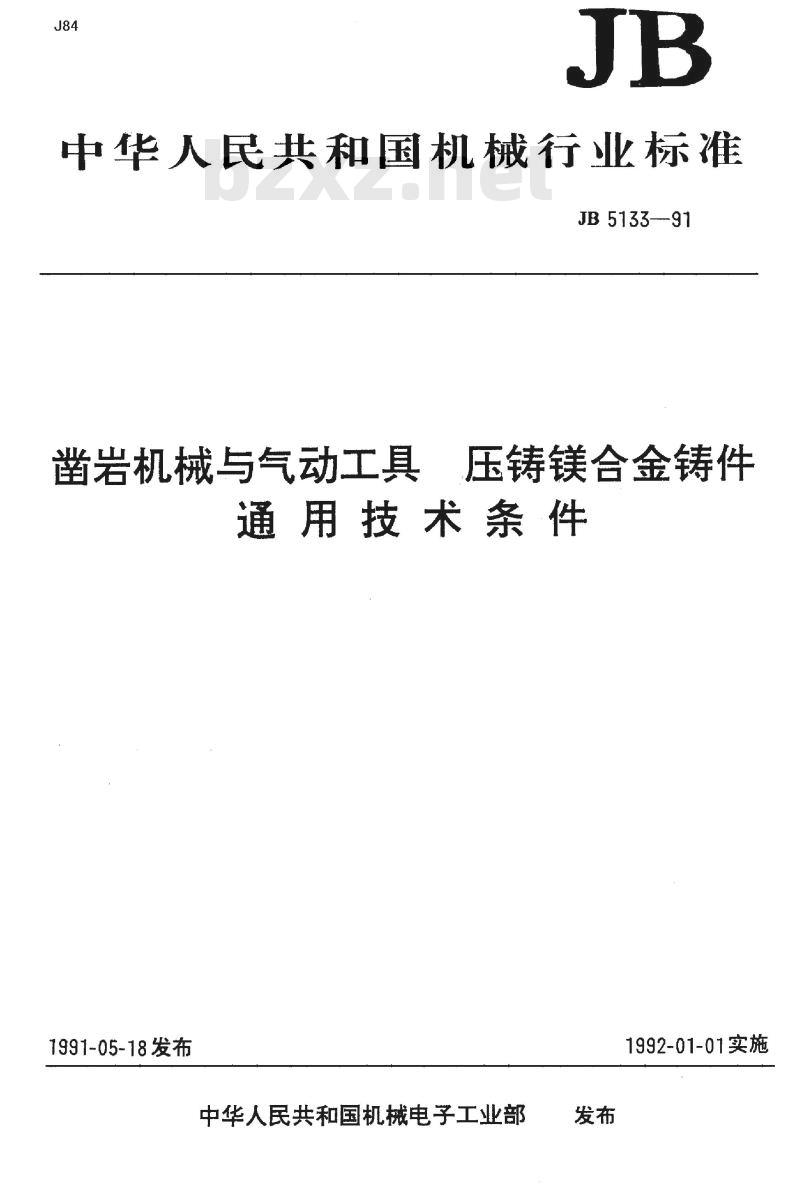

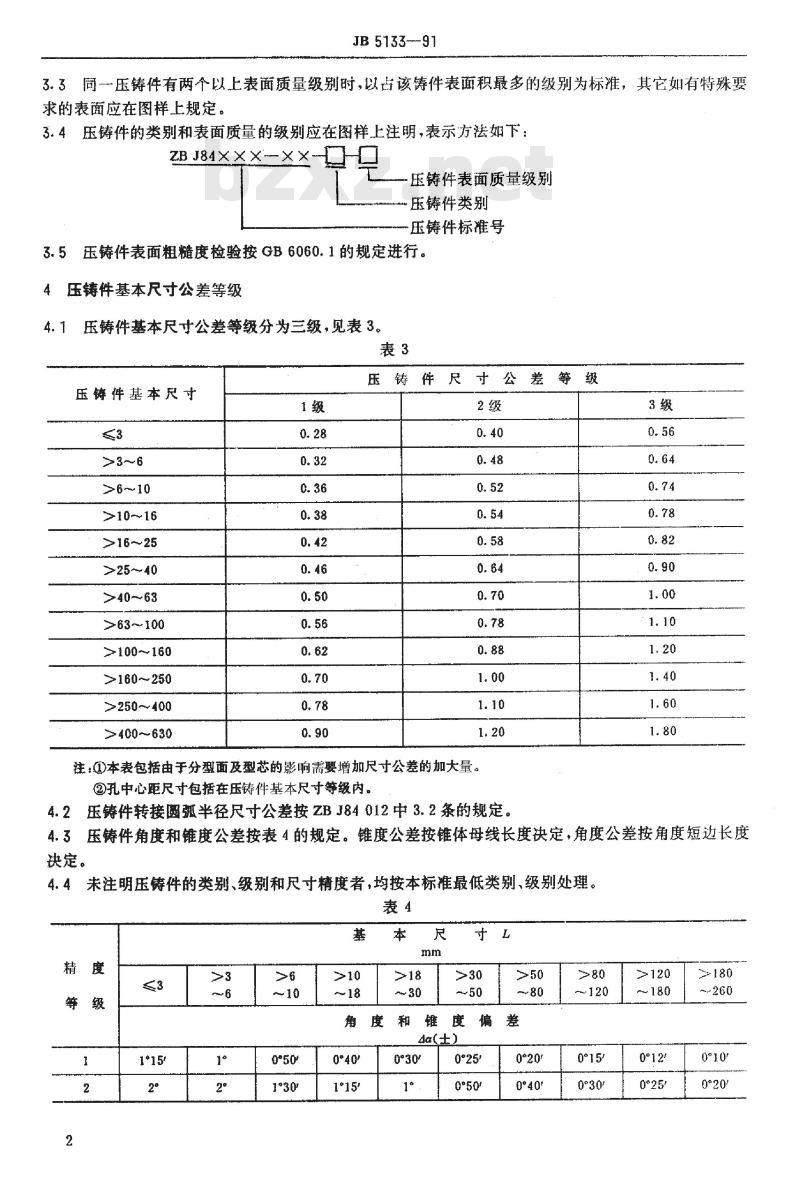

J84 JB 5133—91 中华人民共和国机械行业标准 凿岩机械与气动工具 压铸镁合金铸件通用技术条件 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部 发布 1 主题内容与适用范围 本标准规定了凿岩机械与气动工具压铸镁合金铸件的类别及级别、基本尺寸、公差等级、理化检验、铸造斜度、压铸螺纹、形状及位置公差等通用要求。 本标准适用于凿岩机械与气动工具压铸镁合金铸件（以下简称压铸件）。 2 引用标准 GB 6060.1 表面粗糙度比较样块（铸造表面） JB 3070 压铸镁合金技术条件 ZB J84 012 凿岩机械与气动工具相关压铸件技术规范 JB 3906 有色合金试样 JB 3072 压铸铝合金通用技术条件 3 压铸件类别及级别 3.1 压铸件按使用要求分为三类： 一类：承受较大动载荷、静载荷及交变载荷的关键压铸件，以及高相对运动速度的压铸件； 二类：承受中等动载荷、静载荷的重要压铸件； 三类：一般用途低载荷压铸件。 3.2 压铸件表面质量按使用范围分为三级： 1级（Y1）：用于高要求表面，如镀铬、抛光、研磨表面、相对运动配合面及危险应力区表面； 2级（Y2）：用于一般涂覆或密封表面，如镀锌、阳极氧化、油漆不打腻子及装配接触面； 3级（Y）：用于保护性涂覆或紧固接触面等一般表面。 注：表面粗糙度达不到要求时，可用其他工艺方法满足。 表面粗糙度对应值： 1级约Ra 1.6 μm 2级约Ra 3.2 μm 3级约Ra 6.3 μm 3.3 同一压铸件存在多个表面质量等级时，以面积最大的级别为准，其余特殊表面应在图样中注明。 3.4 压铸件类别及表面质量等级应在图样中标注，表示方法为： ZBJ84×××-×× （压铸件类别 + 表面质量级别 + 标准号） 3.5 表面粗糙度检验按GB 6060.1规定执行。 4 压铸件基本尺寸公差等级 4.1 基本尺寸公差分为三级，适用于不同尺寸范围。 尺寸范围与公差等级如下（mm）： 3级： >3~6：0.28 >6~10：0.32 >10~16：0.36 >16~25：0.38 >25~40：0.42 >40~63：0.46 >63~100：0.50 >100~160：0.56 >160~250：0.62 >250~400：0.70 >400~630：0.78 2级： 对应范围约0.40~1.20 1级： 对应范围约0.56~1.80 注：包含分型面及型芯影响的附加公差量，孔中心距尺寸亦包含在内。 4.2 转接圆弧半径尺寸公差按ZBJ 84012规定执行。 4.3 压铸件角度与锥度公差按表4规定，锥度按母线长度确定，角度按短边长度确定。 未注明类别、级别及尺寸精度的压铸件，按最低要求处理。 5 压铸件化学成分检验 5.1 化学成分分析方法按JB 3070规定执行。 5.2 化学成分检验结果应符合JB 3070要求。 5.3 化学成分检验采用抽样方式进行。
