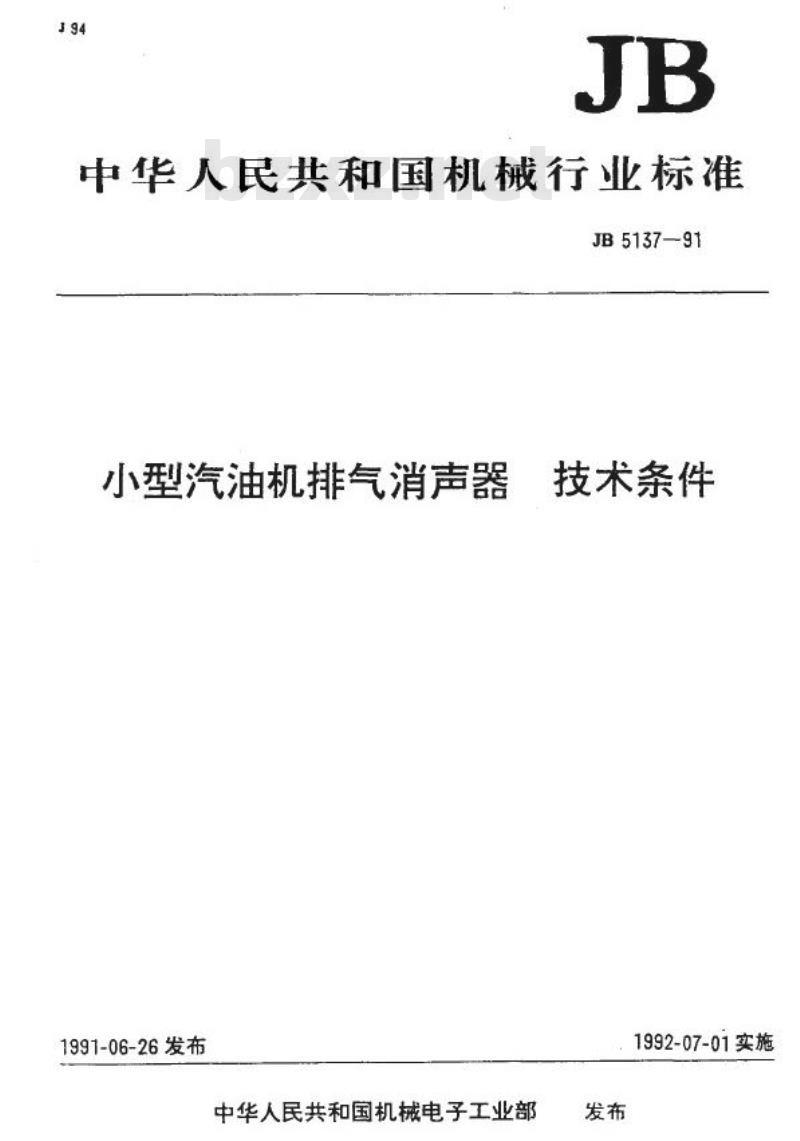

【机械行业标准(JB)】 小型汽油机排气消声器 技术条件

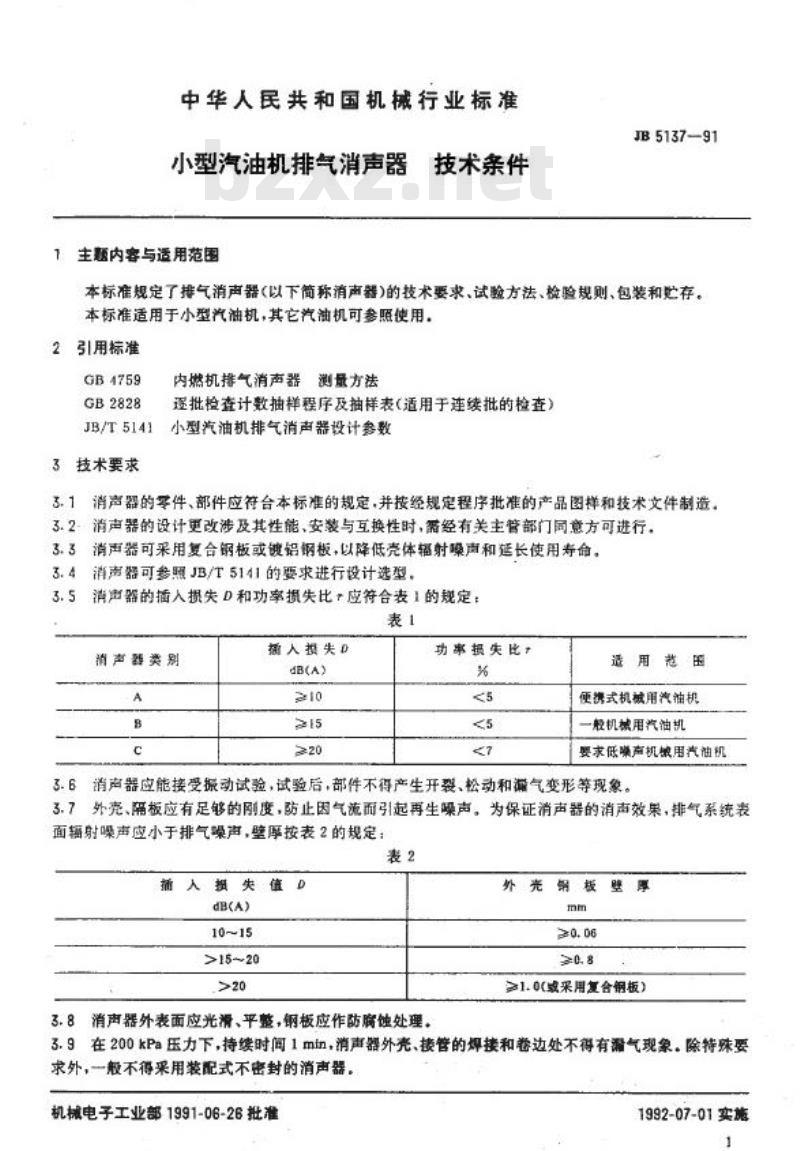

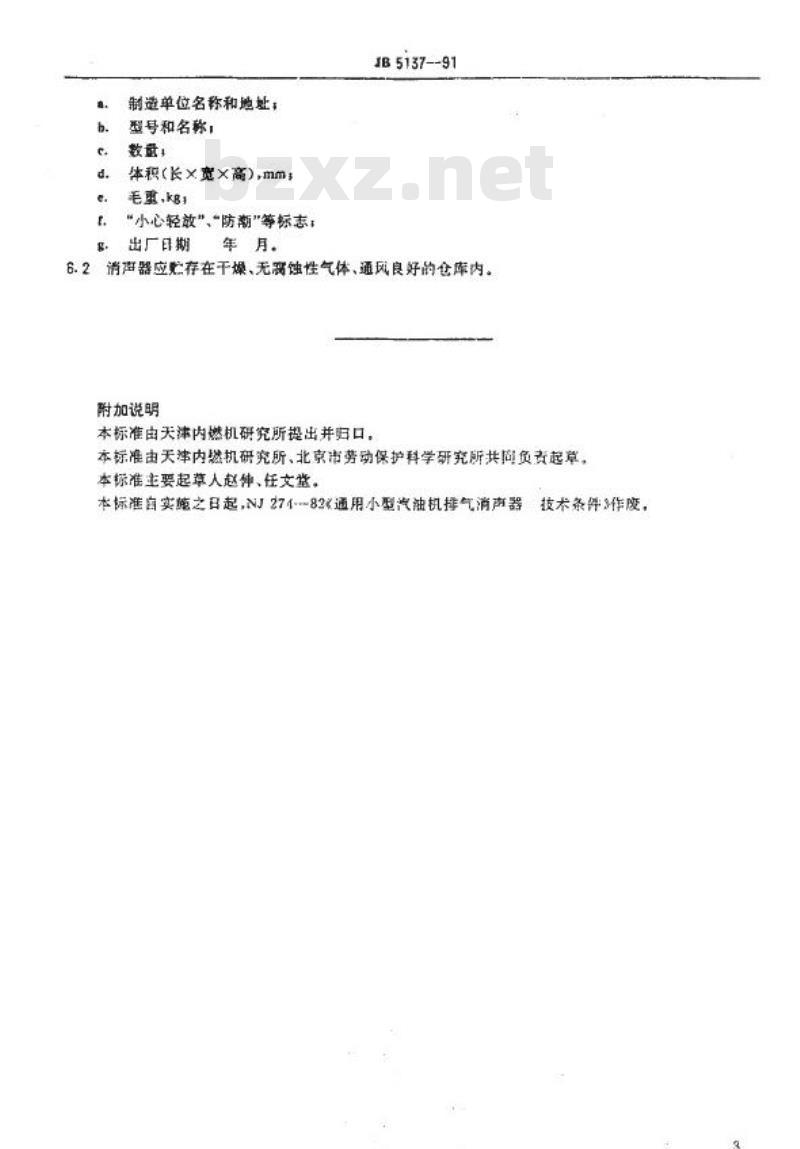

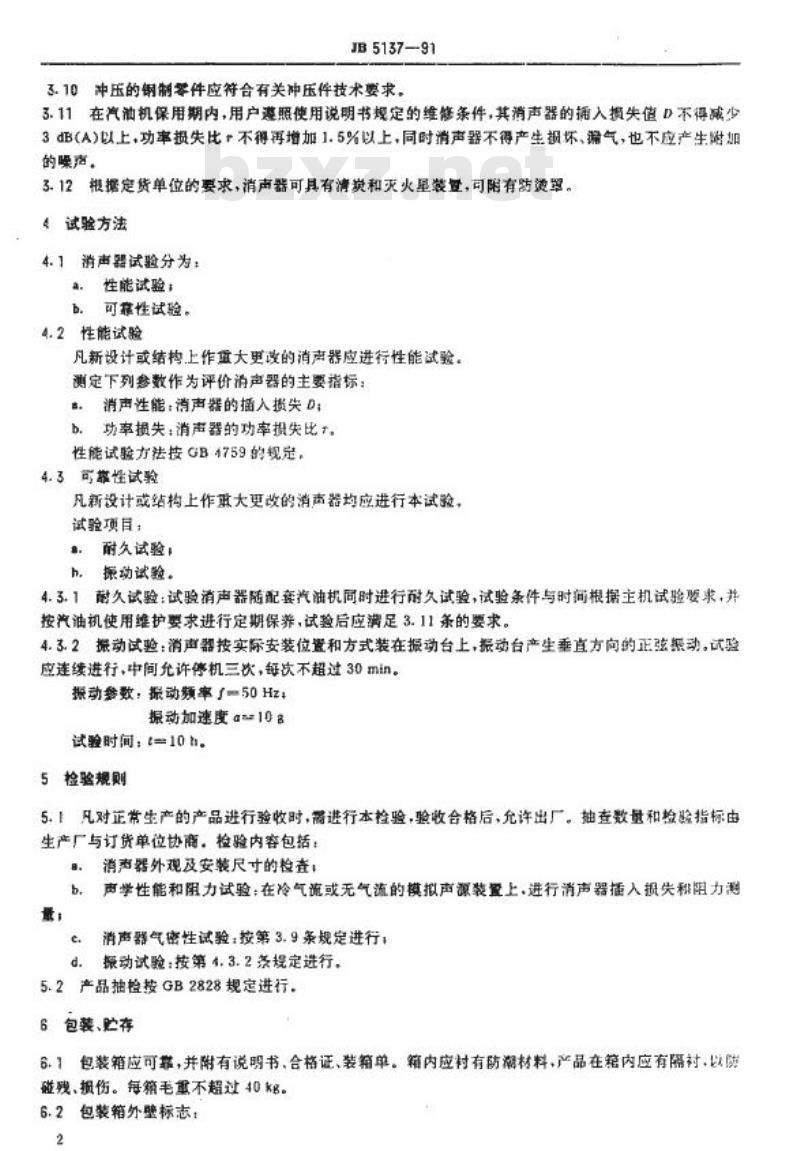

中华人民共和国机械行业标准 JB5137-91 小型汽油机排气消声器 1 范围 本标准规定了排气消声器（以下简称消声器）的技术要求、试验方法、检验规则、包装和贮存。本标准适用于小型汽油机，其他汽油机可参照使用。 2 引用标准 GB4759 内燃机排气消声器测量方法 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） JB/T5141 小型汽油机排气消声器设计参数 3 技术要求 3.1 消声器的零件、部件应符合本标准规定，并按经规定程序批准的产品图样和技术文件制造。 3.2 消声器的设计更改涉及性能、安装与互换性时，需经有关主管部门同意方可进行。 3.3 消声器可采用复合钢板或镀铝钢板，以降低壳体辐射噪声和延长使用寿命。 3.4 消声器可参照JB/T5141的要求进行设计选型。 3.5 消声器的插入损失D和功率损失比应符合表1规定： 表1 A类：插入损失≥10 dB(A)，功率损失比<5% B类：插入损失≥15 dB(A)，功率损失比≈5% C类：插入损失≥20 dB(A)，功率损失比<7% 适用范围：不同噪声要求的小型汽油机 3.6 消声器应能通过振动试验，试验后部件不得出现开裂、松动和漏气变形等现象。 3.7 外壳、隔板应具有足够刚度，防止气流引起再生噪声。排气系统表面辐射噪声应小于排气噪声。壁厚按表2规定。 3.8 消声器外表面应光滑平整，钢板应进行防腐蚀处理。 3.9 在200kPa压力下持续1min，消声器外壳及接管焊缝、卷边处不得漏气。一般不得采用非密封装配式结构。 3.10 冲压钢制零件应符合冲压件相关技术要求。 3.11 在汽油机保用期内，按使用说明书维护条件使用时，消声器插入损失D不得减少3 dB(A)以上，功率损失比不得增加1.5%以上，且不得产生损坏、滞气或附加噪声。 3.12 根据订货要求，可配置清炭、灭火装置及防烫罩。 4 试验方法 4.1 试验分类：性能试验、可靠性试验。 4.2 性能试验 新设计或重大更改产品应进行性能试验，主要指标包括：插入损失D、功率损失比。按GB4759规定进行。 4.3 可靠性试验 包括耐久试验和振动试验。 4.3.1 耐久试验：随配套汽油机进行，按使用维护要求定期保养，试验后应满足3.11要求。 4.3.2 振动试验：安装于振动台，垂直方向正弦振动。 振动频率：50Hz 振动加速度：10g 试验时间：10h 允许中断3次，每次不超过30min。 5 检验规则 5.1 产品验收时应进行检验，合格后方可出厂。检验内容包括外观及安装尺寸、声学性能与阻力试验、气密性试验、振动试验等。 5.2 抽样检验按GB2828规定执行。 6 包装、贮存 6.1 包装应牢固可靠，附说明书、合格证及装箱单，并采取防潮、防损措施。单箱毛重一般不超过40kg。 6.2 包装标志应包括：制造单位、型号名称、数量、体积、毛重及“小心轻放”等标志。 6.3 产品应存放于干燥、无腐蚀性气体、通风良好的仓库内。 附加说明 本标准由天津内燃机研究所提出并归口，由天津内燃机研究所、北京市劳动保护科学研究所负责起草。主要起草人：赵律、任文堂。本标准自实施之日起替代相关旧标准。
