【机械行业标准(JB)】 磁电机 技术条件

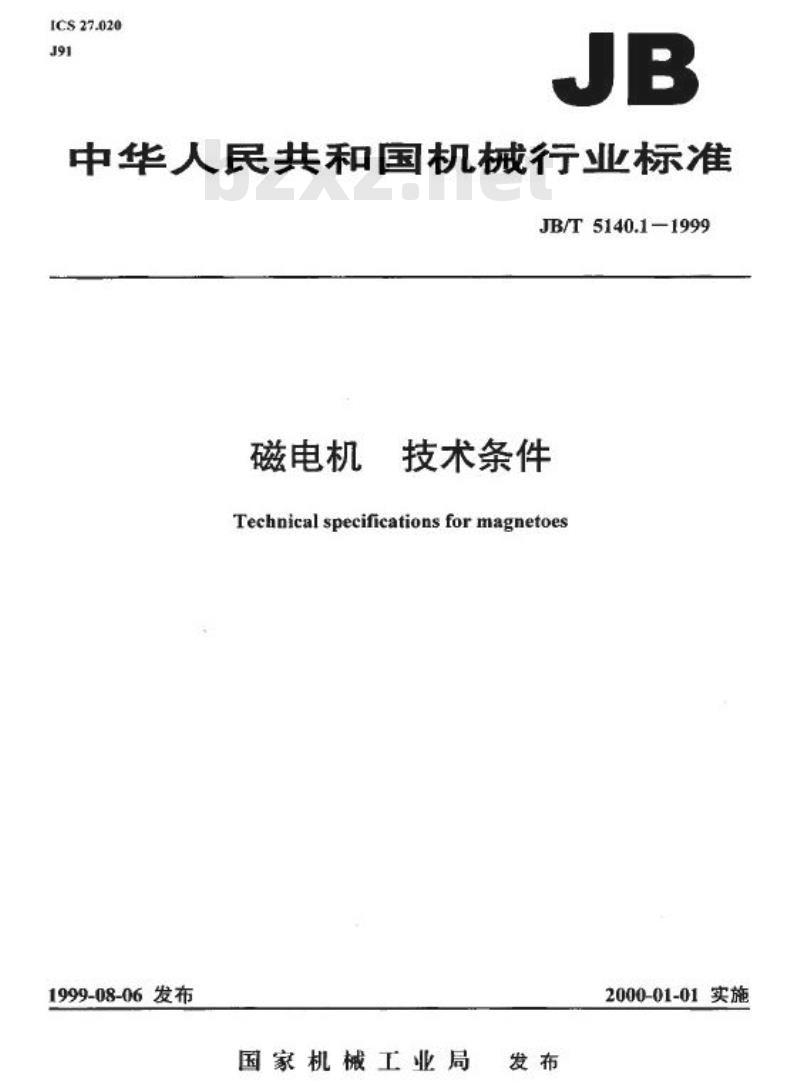

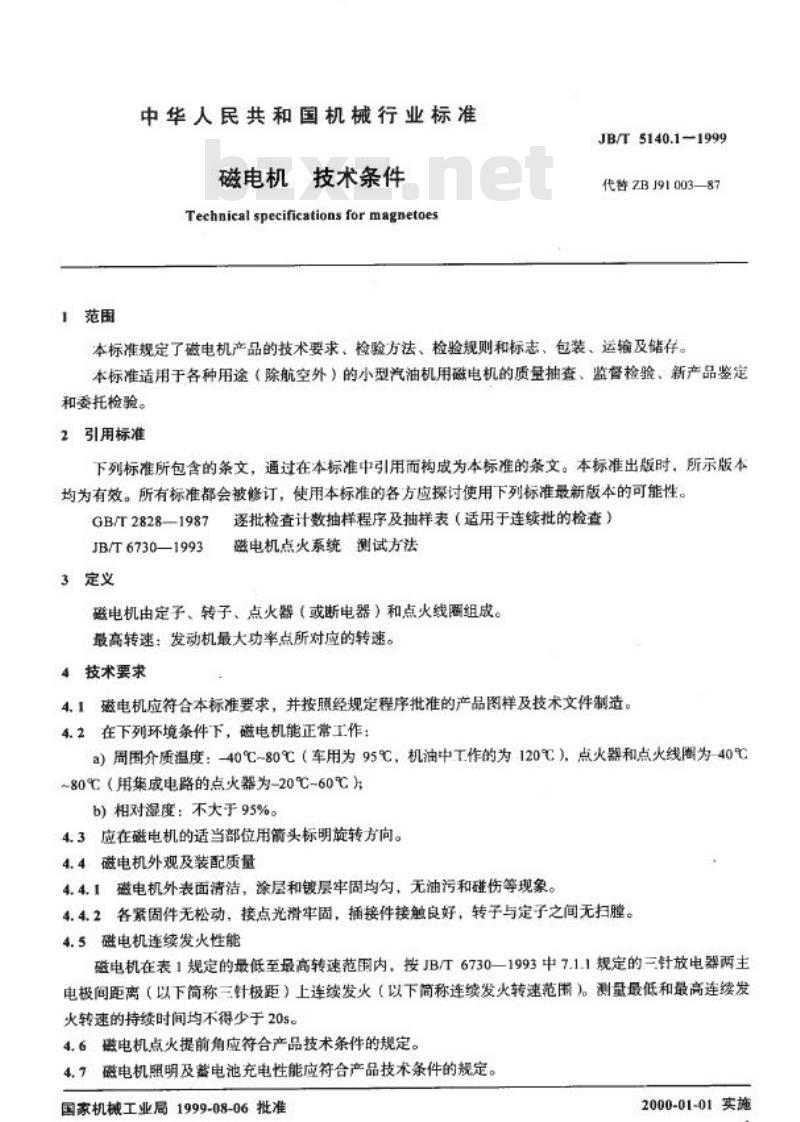

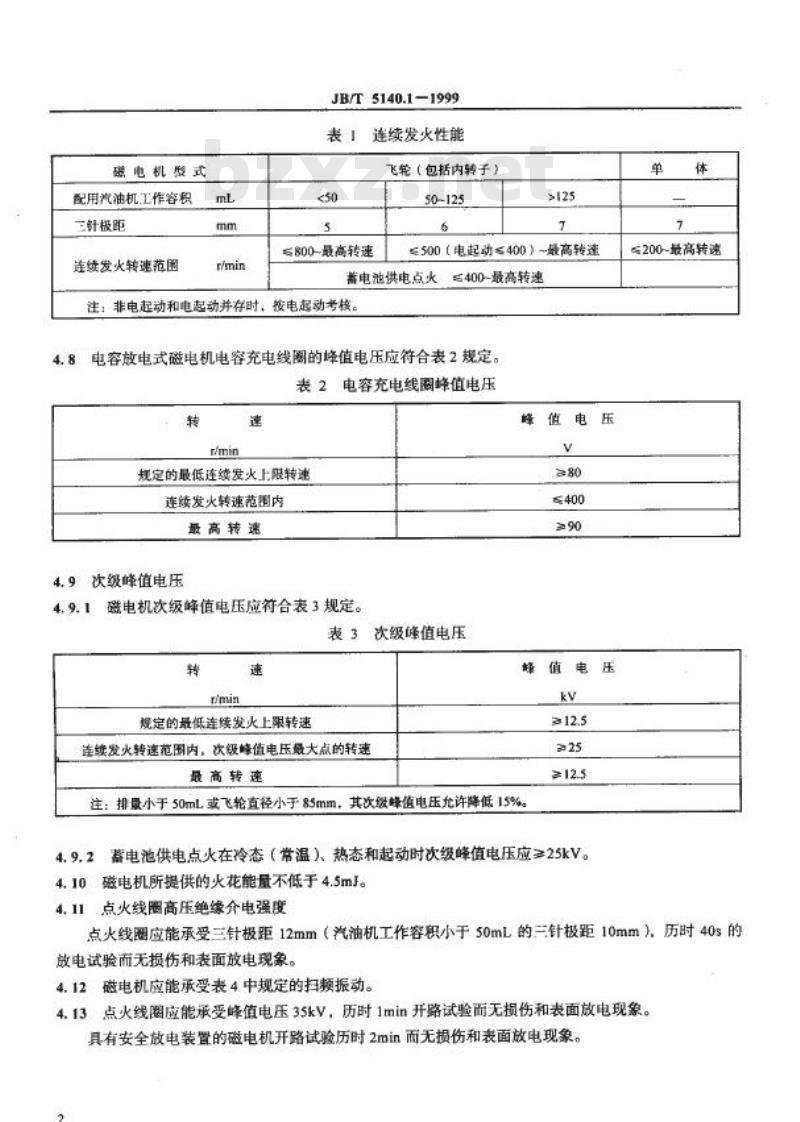

中华人民共和国机械行业标准 JB/T5140.1-1999 磁电机 技术条件 1 范围 本标准规定了磁电机产品的技术要求、检验方法、检验规则以及标志、包装、运输及储存。本标准适用于各种用途（除航空外）的小型汽油机用磁电机的质量抽查、监督检验、新产品鉴定和委托检验。 2 引用标准 GB/T2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） JB/T6730-1993 磁电机点火系统测试方法 3 定义 磁电机由定子、转子、点火器（或断电器）和点火线圈组成。 最高转速：发动机最大功率点所对应的转速。 4 技术要求 4.1 磁电机应符合本标准要求，并按经规定程序批准的产品图样及技术文件制造。 4.2 在下列环境条件下，磁电机应能正常工作： 周围介质温度：-40℃～80℃（车用为95℃，机油中工作为120℃），点火器和点火线圈为-40℃～80℃（采用集成电路的点火器为-20℃～60℃）；相对湿度不大于95%。 4.3 应在磁电机适当部位用箭头标明旋转方向。 4.4 外观及装配质量： 4.4.1 外表面清洁，涂层和镀层牢固均匀，无油污和磕伤等缺陷。 4.4.2 各紧固件无松动，接点光滑牢固，插接件接触良好，转子与定子之间无扫膛现象。 4.5 连续发火性能： 磁电机在表1规定的最低至最高转速范围内，应能在规定三针极距下连续发火，最低和最高连续发火转速持续时间均不少于20s。 表1 连续发火性能（概述整理） 配用汽油机工作容积：≤50mL、50~125mL、>125mL 三针极距：5mm或7mm 连续发火转速范围：最低≤800 r/min至最高转速范围（随机型变化） 4.6 点火提前角应符合产品技术条件规定。 4.7 照明及蓄电池充电性能应符合产品技术条件规定。 4.8 电容放电式磁电机电容充电线圈峰值电压应符合表2规定（原表内容缺失）。 4.9 次级峰值电压： 4.9.1 磁电机次级峰值电压应符合表3规定： 在最低连续发火上限转速及最高转速等工况下，次级峰值电压应满足相应kV要求（原表中典型值约≥12.5kV，部分工况≥25kV）。 注：排量小于50mL或飞轮直径小于85mm时允许降低15%。 蓄电池供电点火在冷态、热态及起动时次级峰值电压应≥25kV。 4.10 火花能量：磁电机所提供火花能量不低于4.5mJ。 4.11 点火线圈高压绝缘介电强度： 应能承受三针极距12mm（小于50mL为10mm），历时40s放电试验，无损伤及表面放电现象。 4.12 磁电机应能承受表4规定的扫频振动试验。 4.13 点火线圈应能承受峰值电压35kV、历时1min开路试验（带安全放电装置为2min），不得出现损伤或表面放电现象。
