【机械行业标准(JB)】 工程机械用汽油机 技术条件

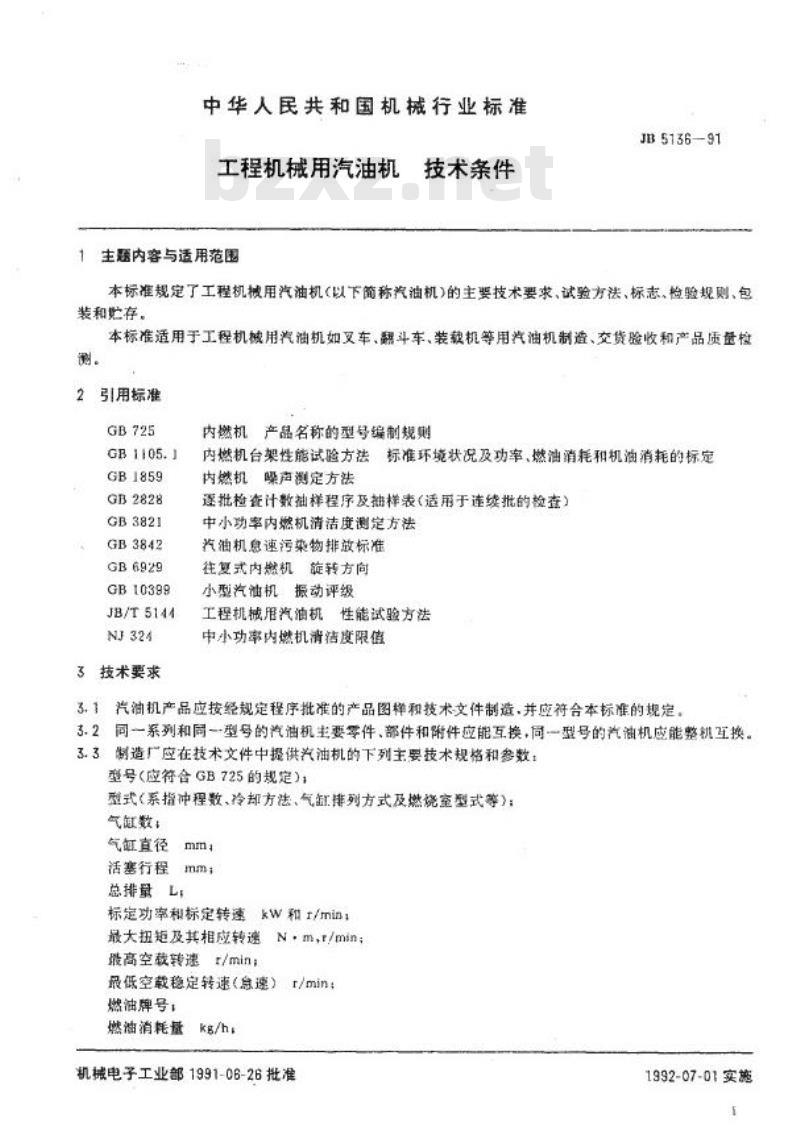

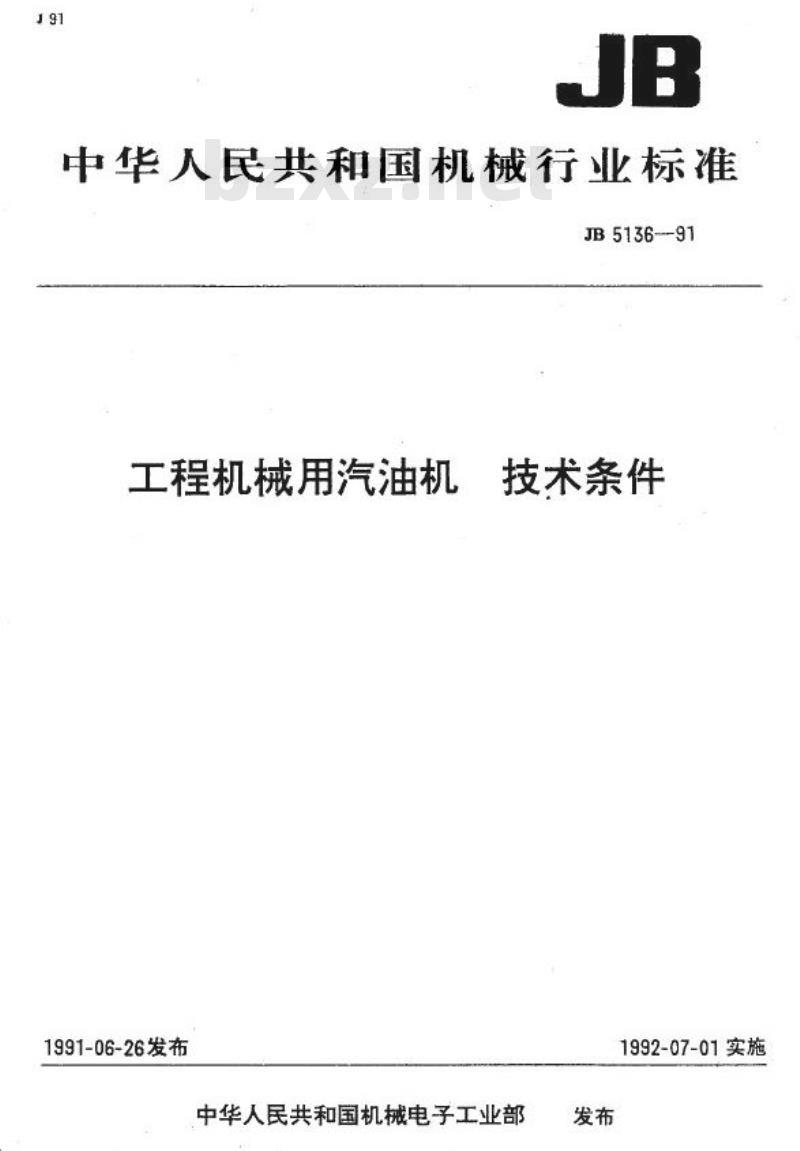

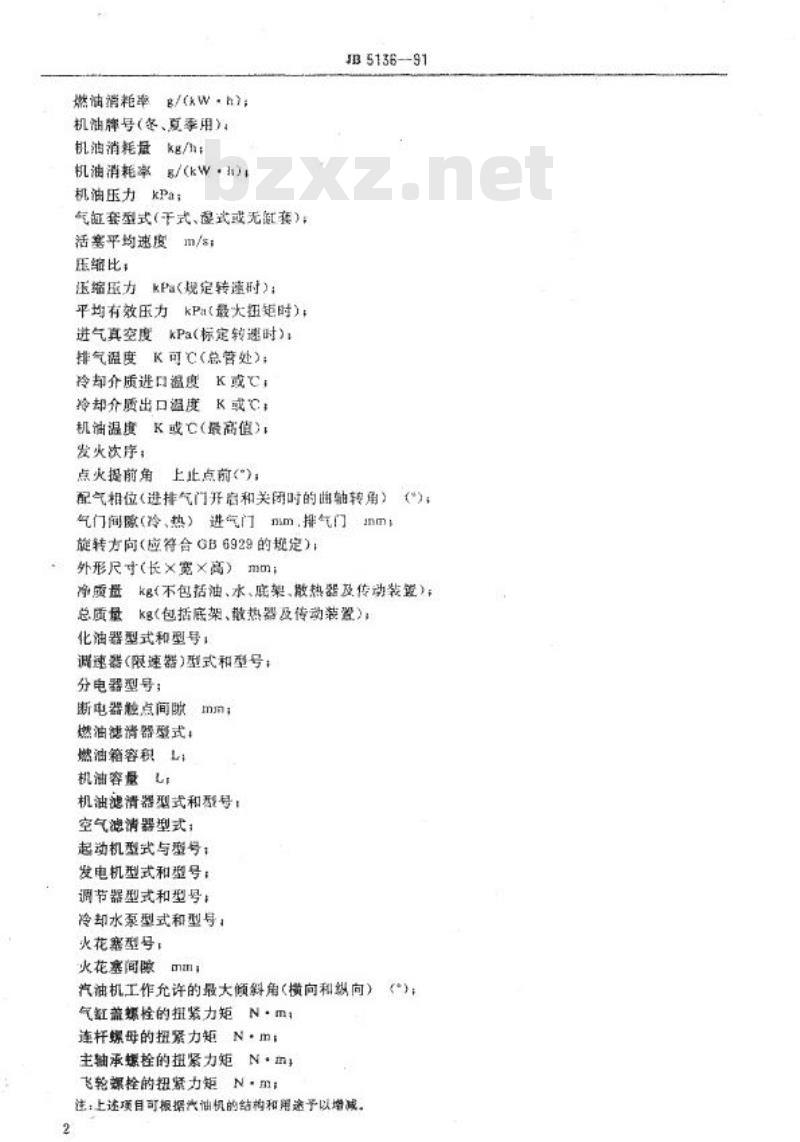

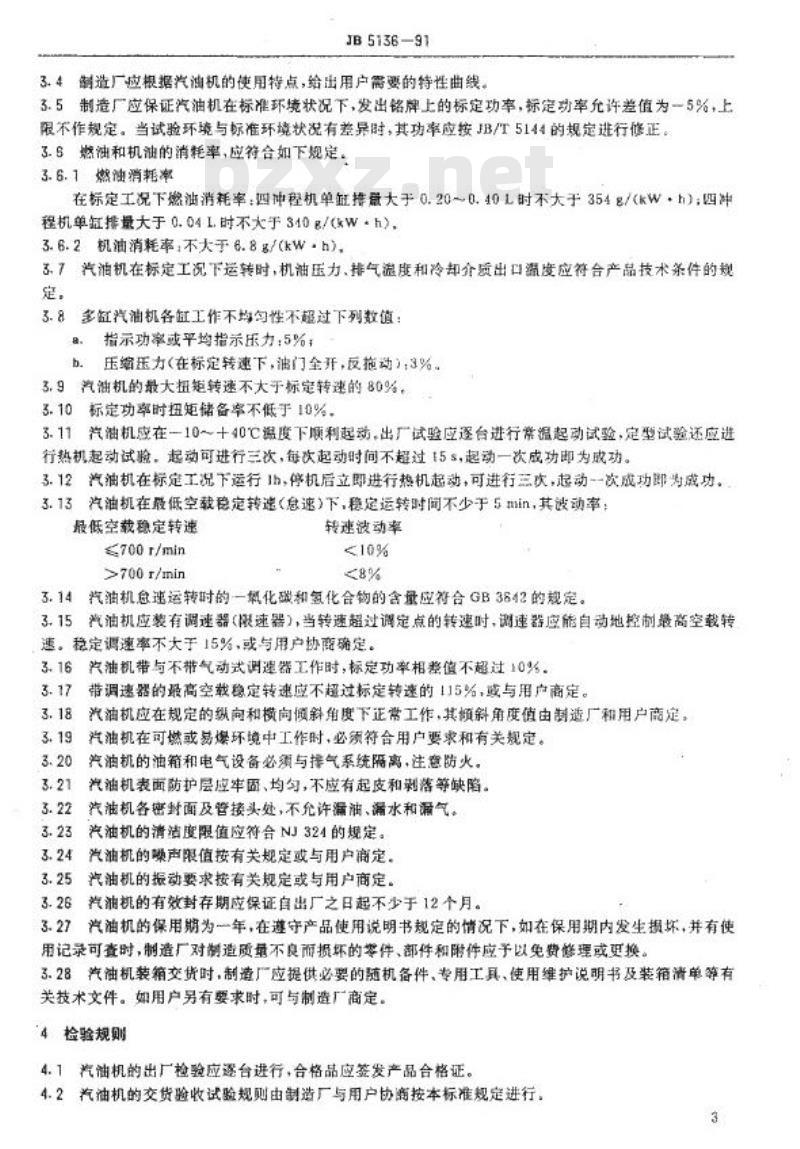

中华人民共和国机械行业标准 工程机械用汽油机 技术条件 JB 5136—91 1991-06-26发布 1992-07-01实施 中华人民共和国机械电子工业部 发布 1 范围 本标准规定了工程机械用汽油机（以下简称汽油机）的主要技术要求、试验方法、标志、检验规则、包装和贮存等内容。 本标准适用于工程机械用汽油机，如叉车、翻斗车、装载机等设备所用汽油机的制造、交货验收和产品质量检测。 2 引用标准 GB 725 内燃机产品名称的型号编制规则 GB 1105.1 内燃机台架性能试验方法 GB 1859 内燃机噪声测定方法 GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批检查） GB 3821 中小功率内燃机清洁度测定方法 GB 3842 汽油机怠速污染物排放标准 GB 6929 往复式内燃机旋转方向 GB 10399 小型汽油机振动评级 JB/T 5144 工程机械用汽油机性能试验方法 NJ 324 中小功率内燃机清洁度限值 3 技术要求 3.1 汽油机产品应按经规定程序批准的图样和技术文件制造，并符合本标准规定。 3.2 同一系列及同一型号汽油机的主要零部件应具有互换性。 3.3 制造厂应提供汽油机主要技术参数，包括但不限于： 型号（符合GB 725）；型式（冲程数、冷却方式、气缸排列及燃烧室型式等）；气缸数；气缸直径；活塞行程；总排量；标定功率及转速；最大扭矩及对应转速；最高空载转速；最低空载稳定转速；燃油牌号及消耗量；机油牌号及消耗量；机油压力；气缸套型式；活塞平均速度；压缩比；压缩压力；平均有效压力；进气真空度；排气温度；冷却介质进出口温度；机油温度；点火提前角；配气相位；气门间隙；旋转方向（符合GB 6929）；外形尺寸；净质量及总质量；化油器、调速器、分电器、滤清器、起动机、发电机、调节器及水泵等型号；火花塞型号及间隙；允许最大倾斜角；以及各紧固件扭矩要求等。 注：上述项目可根据汽油机结构与用途适当增减。 3.4 制造厂应提供汽油机必要的特性曲线。 3.5 汽油机在标准环境状况下应能达到铭牌标定功率，允许偏差为±5%，上限不作限制；非标准环境需按JB/T 5144进行功率修正。 3.6 燃油及机油消耗率要求： 3.6.1 燃油消耗率：在标定工况下，四冲程机在一定排量范围内不大于规定值（如354 g/(kW·h)、340 g/(kW·h)等）。 3.6.2 机油消耗率：不大于6.8 g/(kW·h)。 3.7 标定工况下机油压力、排气温度及冷却介质出口温度应符合产品技术条件。 3.8 多缸汽油机各缸工作不均匀性要求： 指示功率或平均指示压力偏差≤5%；压缩压力偏差≤3%。 3.9 最大扭矩转速不大于标定转速的80%。 3.10 标定功率时扭矩储备率不低于10%。 3.11 汽油机应能在-10℃～40℃环境下顺利起动，试验包括常温起动及热机起动，每次起动时间不超过15s，三次内至少一次成功即判为合格。
