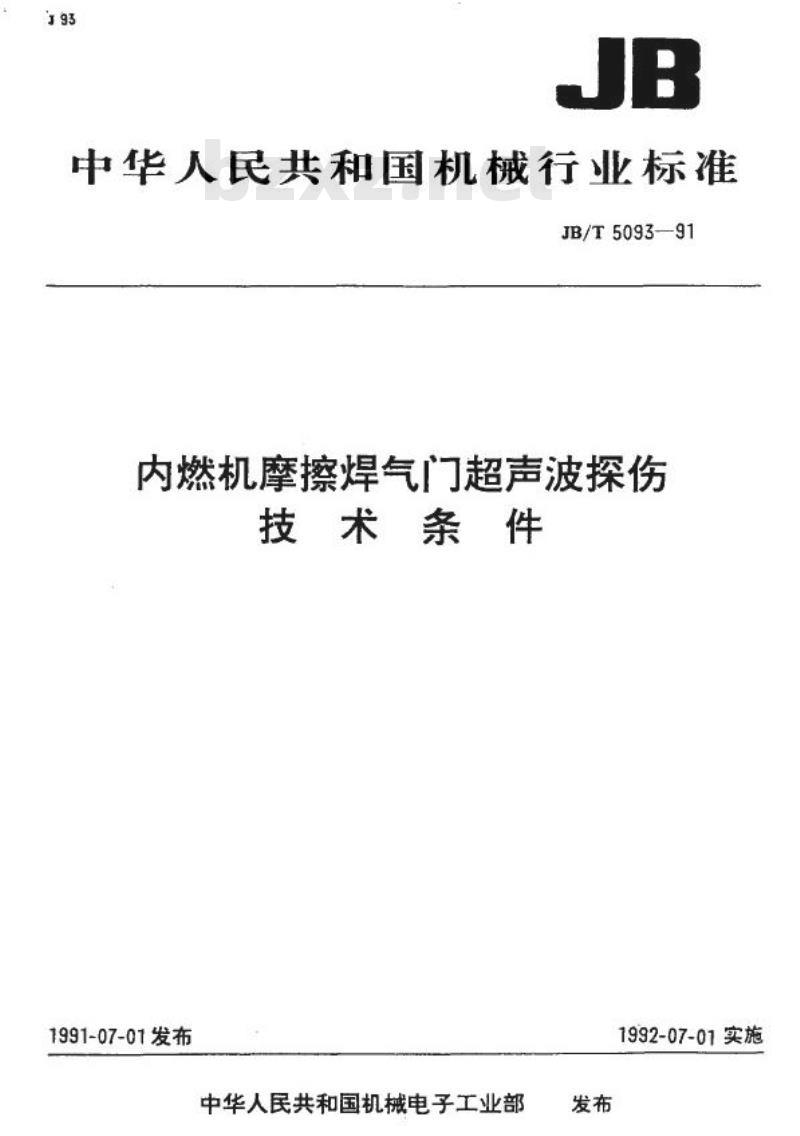

中华人民共和国机械行业标准
JB/T5093—91
内燃机摩擦焊气门超声波探伤
技术条件
1991-07-01发布
中华人民共和国机械电子工业部发布
1992-07-01实施

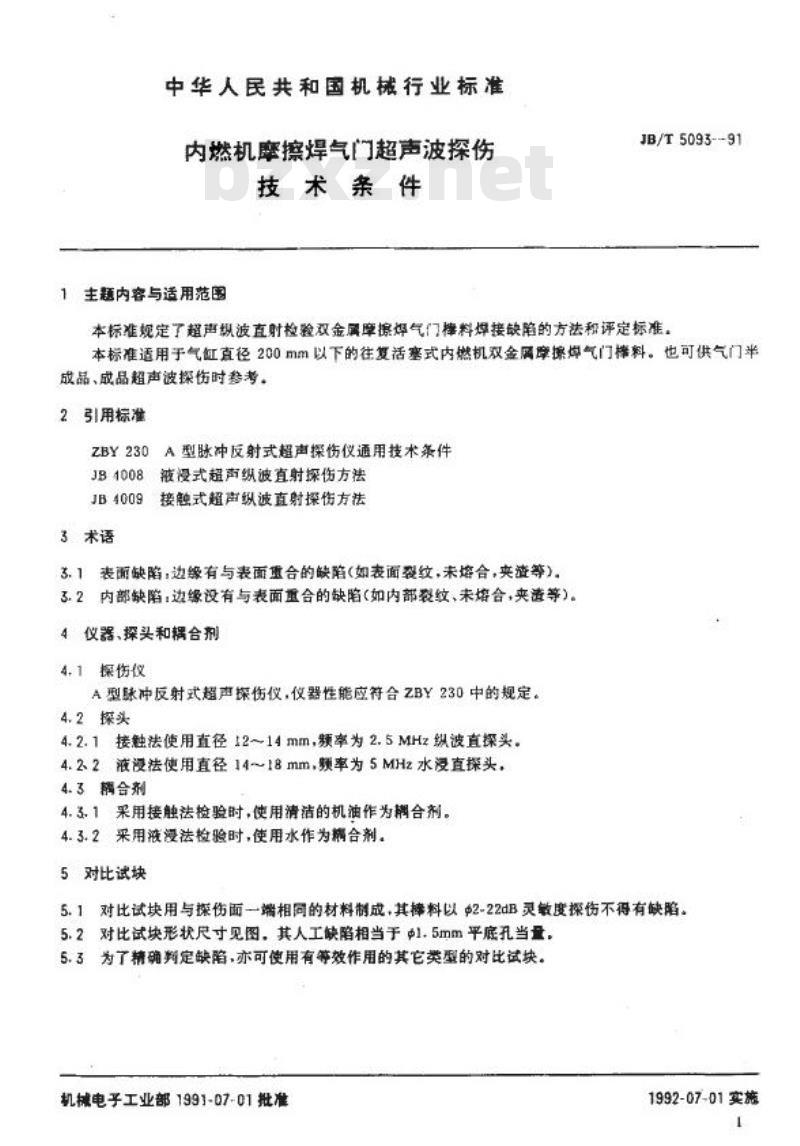

中华人民共和国机械行业标准
内燃机摩擦焊气门超声波探伤
技术条件
主题内容与适用范图
JB/T5093--91
本标准规定了超声纵波直射检验双金属摩擦焊气门摔料焊接缺陷的方法和评定标准。本标准适用于气缸直径200mm以下的往复活塞式内燃机双金网摩擦焊气门棒料。也可供气门半成品、成品超声波探伤时参考。2引用标准
ZBY230A型脉冲反射式超声操伤仪通用技术条件JB4008液浸式超声纵波直射探伤方法JB4009接触式超声纵波直射探伤方法3术语
3.1表面缺陷，边缘有与表面重合的缺陷(如表面裂纹，未熔合，夹渣等）。3.2内部缺陷：边缘没有与表面重合的缺陷（如内部裂纹、未熔合，夹等)。4仪器、探头和耦合剂
4.1探伤仪bZxz.net
A型脉冲反射式超声探伤仪，仪器性能应符合ZBY230中的规定。4.2探头
4.2.1接触法使用直径12~14mm，频率为2.5MHz纵波直探头。4.22液浸法使用直径14~18mm，频率为5MHz水没直探头，4.3揭合剂
4.3.1采用接触法检验时，使用清洁的机油作为稠合剂。4.3.2采用液漫法检验时，使用水作为耦合剂。5对比试块

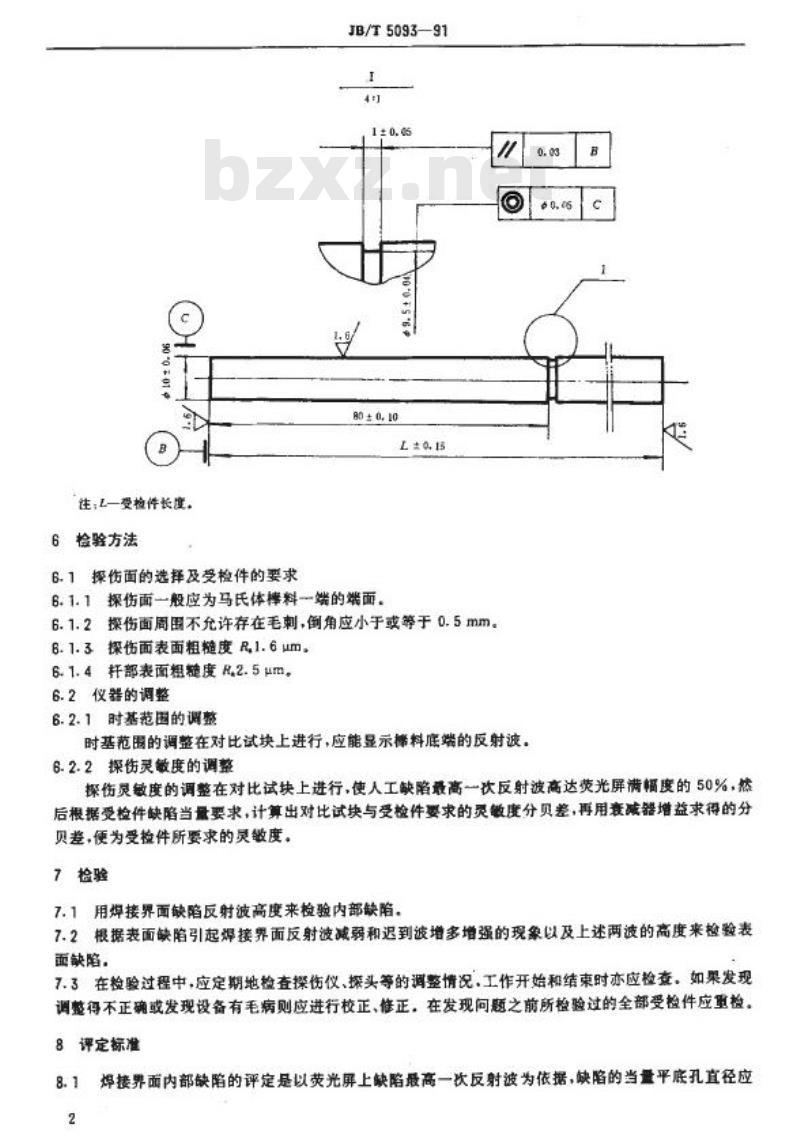

5.1对比试块用与操伤面一端相同的材料制成，其摔料以$2-22dB灵敏度探伤不得有缺陷5.2对比试块形状尺寸见图，其人工缺陷相当于1.5mm平底孔当量。5.3为了精确判定缺陷、亦可使用有等效作用的其它类型的对比试块。机械电子工业部1991-07-01批准1992-07-01实施
注：L一受检件长度
6检验方法
6.1探伤面的选择及受检件的要求JB/T5093—91
1 ± 0, 05
80 ± 0, 10
L ± 0. 15
6.1.1探伤面一般应为马氏体棒料一端的端面。6.1.2探伤面周围不允许存在毛刺，倒角应小于或等于0.5mm。6.1.3探伤面表面粗糙度R,1.6um。6.1.4杆部表面粗糙度R,2.5μm。6.2仪器的调整
6.2.1时基范国的调整
时基范围的调整在对比试块上进行，应能显示棒料底端的反射波。6.2.2探伤灵敏度的调整
探伤灵敏度的调整在对比试块上进行，使人工缺陷量高一次反射波高达荧光屏满幅度的50%，然后根据受检件缺陷当最要求，计算出对比试块与受检件要求的敏度分贝差，再用衰减器增益求得的分贝差，便为受检件所要求的灵敏度。7检验
7.1用焊接界面缺陷反射波高度来检验内部缺陷。7.2根据表面缺陷引起焊接界面反射波减弱和迟到波增多增强的现象以及上述两波的高度来检验表面缺陷，
7.3在检验过程中，应定期地检查探伤仪、探头等的润整情况，工作开始和结束时亦应检查，如果发现调整得不正确或发现设备有毛病则应进行校正、修正，在发现问题之前所检验过的全部受检件应重检。8评定标准
焊接界面内部缺陷的评定是以荧光屏上缺陷最高一次反射波为依据，缺陷的当平底孔直径应8.1
小于0.15D(D为受检件直径）。
JB/T5093-91

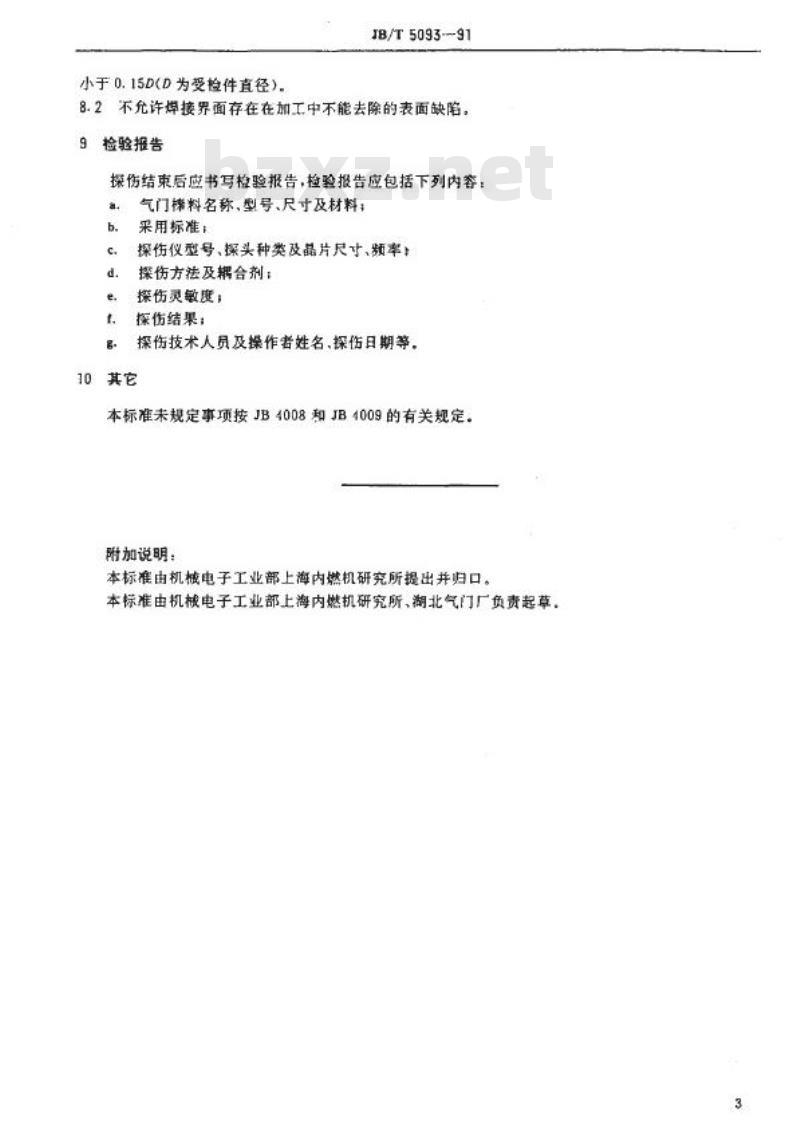

8.2不允许焊接界面存在在加工中不能去除的表面缺陷。检验报告
探伤结束后应书写检验报告，检验报告应包括下列内容：a.
气门梯料名称、型号、尺寸及材料：采用标准：；
探伤仪型号、探头种类及品片尺寸、频率：探伤方法及耦合剂；
探伤灵敏度；
探伤结果：
探伤技术人员及操作者姓名、探伤日期等。其它
本标准未规定事项按JB4008和JB4009的有关规定。附加说明：
本标准由机械电子工业部上海内燃机研究所提出并归口。本标准由机械电子工业部上海内燃机研究所、潮北气门厂负责起草，
