【机械行业标准(JB)】 内燃机纸质机油滤芯胶接工艺 技术条件

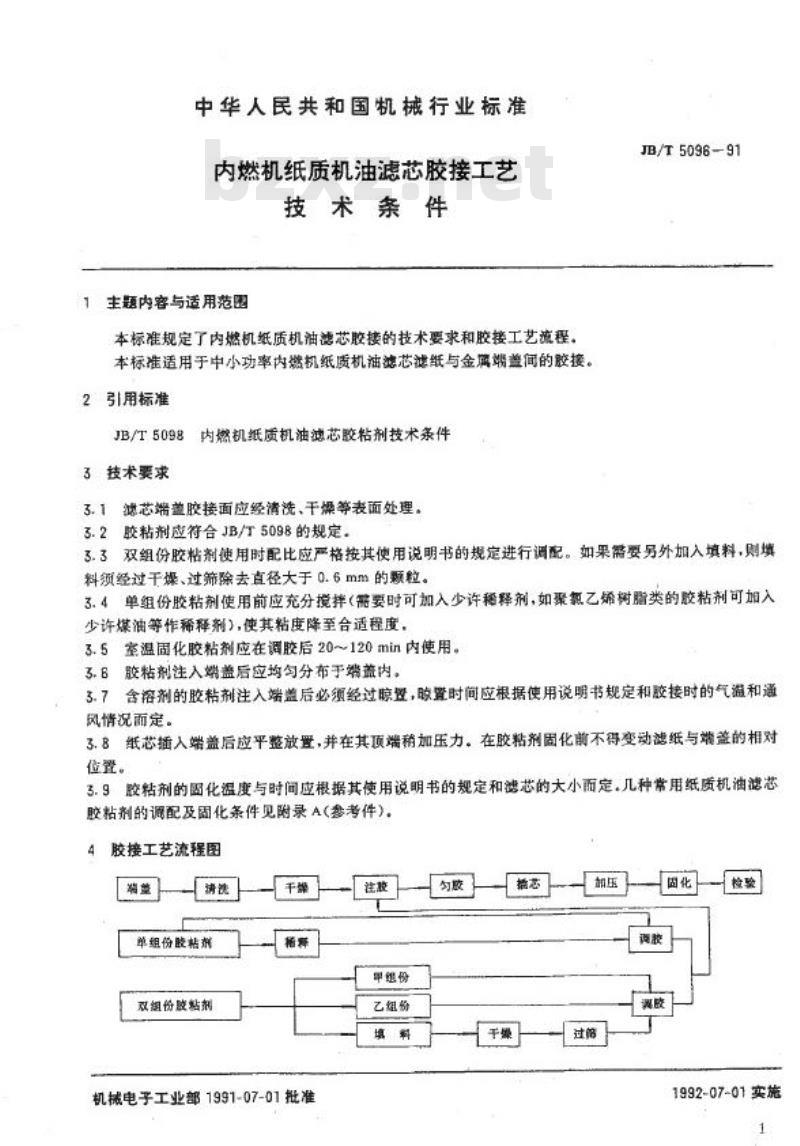

中华人民共和国机械行业标准 JB/T 5096—1991 内燃机纸质机油滤芯胶接工艺技术条件 发布：1991-07-01 实施：1992-07-01 发布单位：中华人民共和国机械电子工业部 1 范围 本标准规定了内燃机纸质机油滤芯胶接的技术要求和胶接工艺流程。本标准适用于中小功率内燃机纸质机油滤芯滤纸与金属端盖之间的胶接。 2 引用标准 JB/T 5098 内燃机纸质机油滤芯胶粘剂技术条件 3 技术要求 3.1 滤芯端盖胶接面应进行清洗、干燥等表面处理。 3.2 胶粘剂应符合JB/T 5098的规定。 3.3 双组份胶粘剂使用时，应严格按说明书规定的配比进行调配。如需加入填料，填料应经过干燥处理，并过筛去除直径大于0.6 mm的颗粒。 3.4 单组份胶粘剂使用前应充分搅拌，必要时可加入少量稀释剂（如聚氯乙烯类胶粘剂可加入少量煤油），使其粘度适中。 3.5 室温固化胶粘剂应在调配后20～120 min内使用。 3.6 胶粘剂注入端盖后，应在端盖内均匀分布。 3.7 含溶剂的胶粘剂注入端盖后必须进行晾置，晾置时间应根据说明书规定及环境温度、通风条件确定。 3.8 纸芯插入端盖后应平整放置，并在其顶端施加适当压力。在胶粘剂固化前不得改变滤纸与端盖的相对位置。 3.9 胶粘剂的固化温度和时间应根据说明书及滤芯尺寸确定。常用胶粘剂的调配及固化条件见附录A。 4 胶接工艺流程 端盖处理 → 清洗 → 干燥 → 调胶（单组份或双组份） → 注胶 → 匀胶 → 插入滤芯 → 加压 → 固化 → 检验 5 附录A（参考件）常用胶粘剂调配及固化条件 常用胶粘剂及其典型条件如下： - 405-1 + 405-2（配填料）：配比1～2:2～6，室温固化，时间约24 h； - KH-Laz：单组份，固化温度约185±5℃，固化时间3～5 min； - FT808：单组份，固化温度20～80℃，固化时间10～240 min。 说明：端盖内表面应清洁、干燥，不得有油污和灰尘。 附加说明： 本标准由机械电子工业部上海内燃机研究所提出并归口，由该所负责起草。主要起草人包括刘家林、杨洁如等。
