【机械行业标准(JB)】 农用硬聚氯乙烯管材

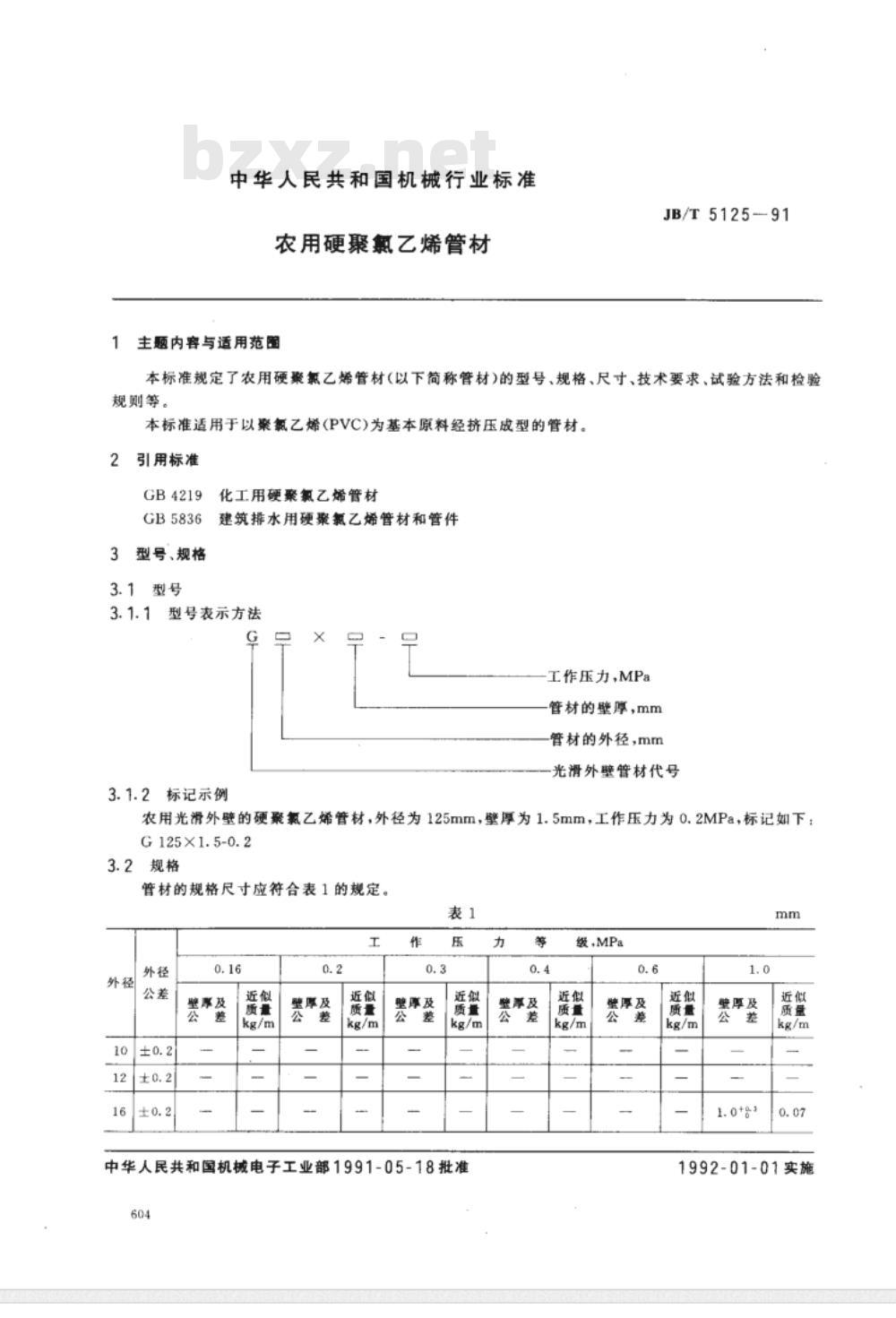

中华人民共和国机械行业标准 农用硬聚氯乙烯管材 JB/T 5125-91 1 主题内容与适用范围 本标准规定了农用硬聚氯乙烯管材（以下简称管材）的型号、规格、尺寸、技术要求、试验方法和检验规则等。 本标准适用于以聚氯乙烯（PVC）为基本原料经挤压成型的农用管材。 2 引用标准 GB 4219 化工用硬聚氯乙烯管材 GB 5836（相关建筑排水用硬聚氯乙烯管材和管件标准，原文不完整） 3 型号、规格 3.1 型号 光滑外壁硬聚氯乙烯管材型号表示方法如下： G + 管材外径（mm）×壁厚（mm）-工作压力（MPa） 其中： G —— 光滑外壁管材代号 外径 —— 管材外径，mm 壁厚 —— 管材壁厚，mm 工作压力 —— MPa 3.1.2 标记示例 农用光滑外壁硬聚氯乙烯管材：外径125mm，壁厚1.5mm，工作压力0.2MPa，其标记为： G125×1.5-0.2 3.2 规格 管材规格尺寸应符合表1规定（OCR整理后部分可识别内容如下）： 外径系列（mm）： 10、12、16、20、25、32、40、50、63、75、90、110、125、140、160、180、200、225、250、280、315、400、560 外径公差（部分）： ±0.2（10~16） ±0.3（20~32） ±0.4（40~50） ±0.5（63附近） ±0.7（75附近） ±0.8（90附近） ±1.0（110~125） ±1.2（140） ±1.4（160） ±1.8（180~200） ±2.0（225~250） ±2.4（280） ±2.8（315及以上部分规格） 壁厚及质量部分： 原始OCR数据严重破损，壁厚与对应近似质量（kg/m）表格无法完整还原，部分数据存在混乱符号与缺失，无法可靠恢复原表内容。 说明：表1中不同工作压力等级（0.16、0.2、0.3、0.4、0.6、1.0 MPa）对应不同壁厚及质量参数，具体应以原标准正式版本为准。
