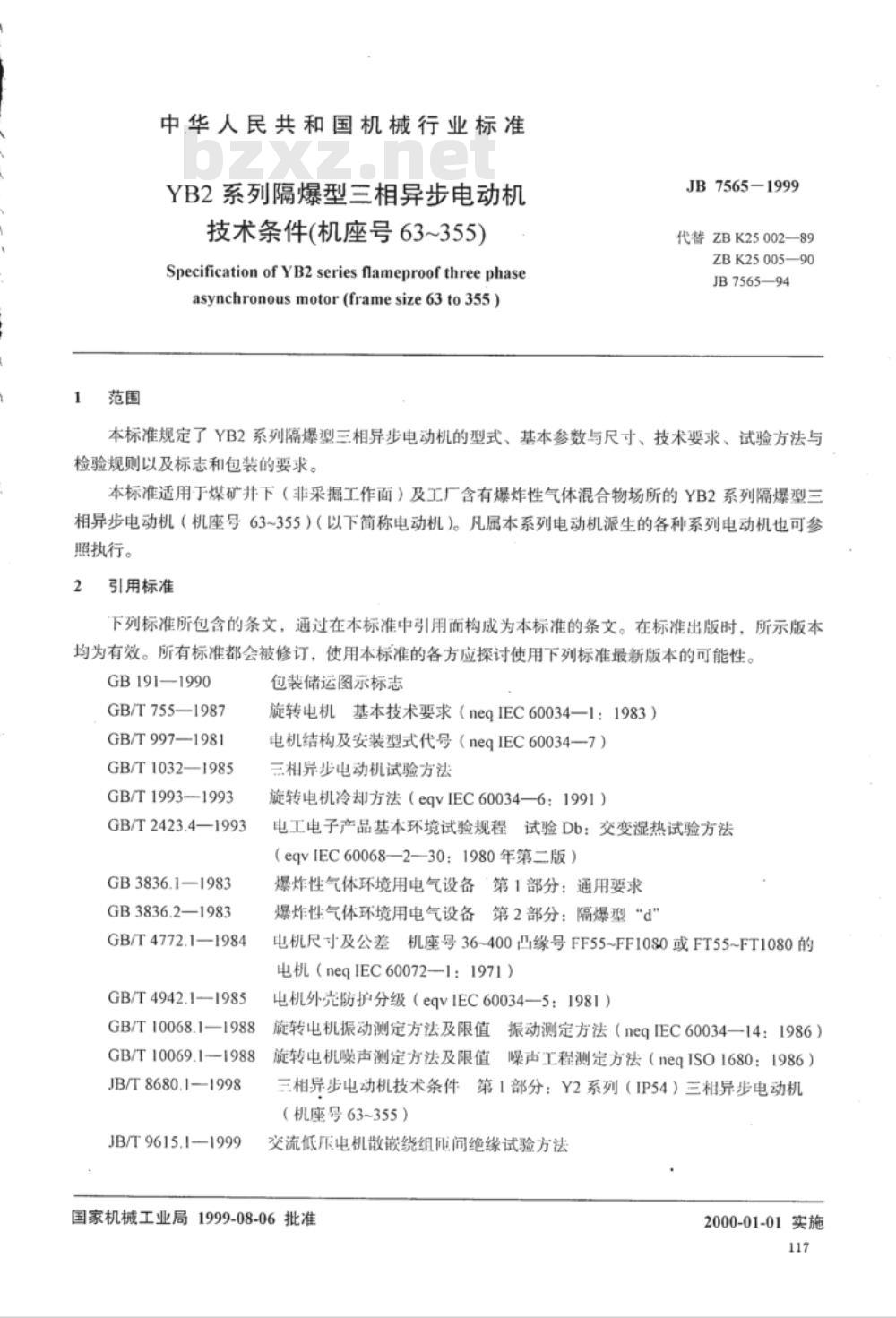

【机械行业标准(JB)】 YB2系列隔爆型三相异步电动机 技术条件 (机座号63-355)

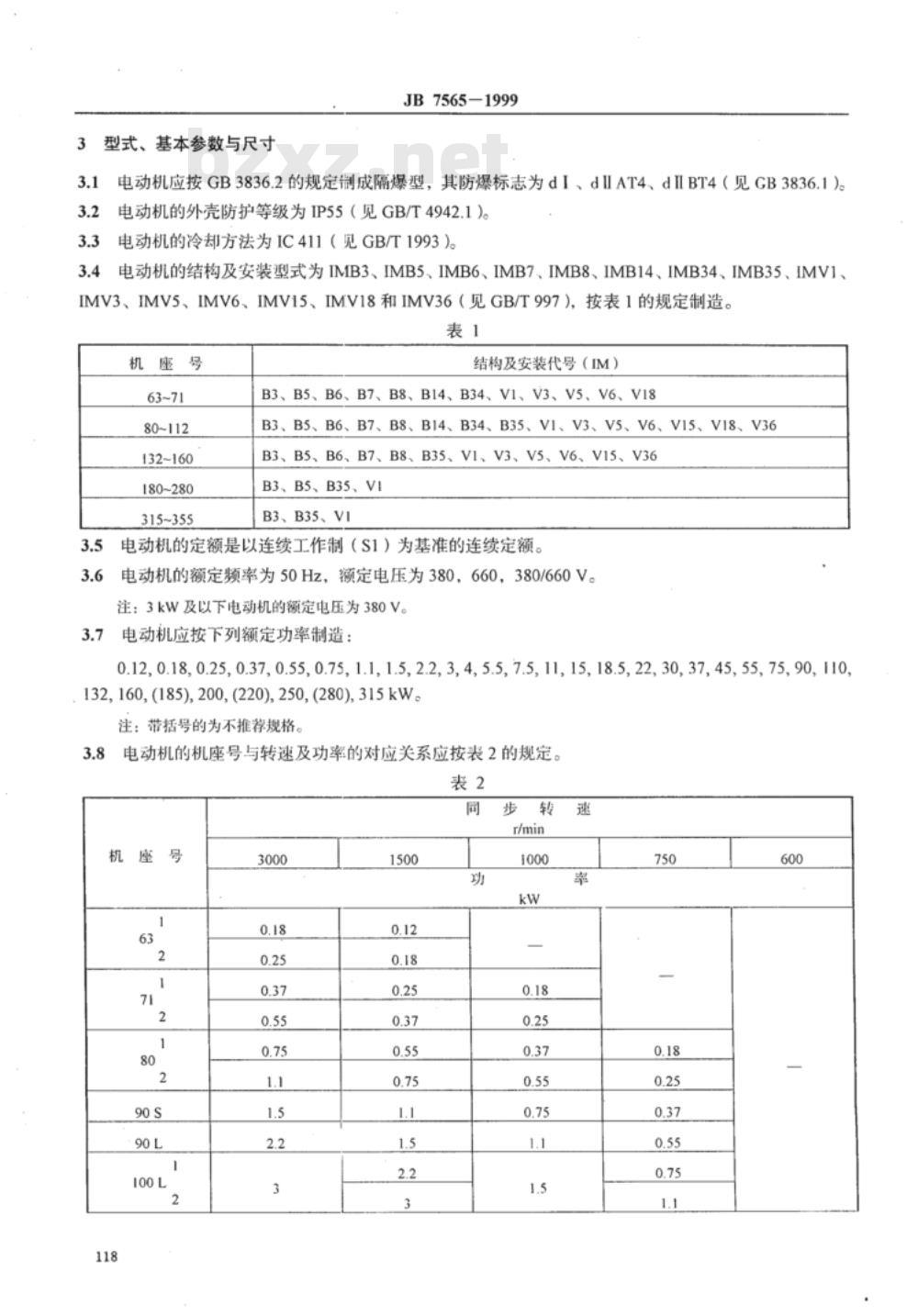

JB 7565—1999 本标准代替ZBK25002—89、ZBK25005—90、JB7565—94。本标准规定了YB2系列隔爆型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则以及标志和包装的要求。适用于煤矿井下（非采掘工作面）及工厂含有爆炸性气体混合物场所的YB2系列隔爆型三相异步电动机（机座号63~355）（以下简称电动机）。凡属本系列电动机派生的各种系列电动机也可参照执行。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB191—1990 包装储运图示标志 GB/T755—1987 旋转电机基本技术要求（negIEC60034—1：1983） GB/T997—1981 电机结构及安装型式代号（negIEC60034—7） GB/T1032—1985 三相异步电动机试验方法 GB/T1993—1993 旋转电机冷却方法（eqvIEC60034—6：1991） GB/T2423.4—1993 电工电子产品基本环境试验规程：交变湿热试验方法（eqVIEC60068—2—30：1980年第二版） GB3836.1—1983 爆炸性气体环境用电气设备第1部分：通用要求 GB3836.2—1983 爆炸性气体环境用电气设备第2部分：隔爆型 GB/T4772.1—1984 旋转电机尺寸与公差（neqIEC60072—1：1971） GB/T4942.1—1985 电机外壳防护分级（eqvIEC60034—5：1981） GB/T10068.1—1988 旋转电机振动测定方法及限值 GB/T10069.1—1988 旋转电机噪声测定方法及限值 JB/T8680.1—1998 交流低压电机散嵌绕组绝缘试验方法 3 型式、基本参数与尺寸 3.1 电动机应按GB3836.2的规定成隔爆型，其防爆标志为dI、dIIAT4、dIIBT4（见GB3836.1）。 3.2 电动机的外壳防护等级为IP55（见GB/T4942.1）。 3.3 电动机的冷却方法为IC411（见GB/T1993）。 3.4 电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB14、IMB34、IMB35、IMV1、IMV3、IMV5、IMV6、IMV15、IMV18和IMV36（见GB/T997），按表1的规定制造。 表1 机座号与结构及安装代号的对应关系 机座号 63~71 80 112 132~160 180~280 315~355 结构及安装代号（IM） B3、B5、B6、B7、B8、B14、B34、V1、V3、V5、V6、V18 B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V36 B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V36 B3、B5、B35、V1 3.5 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.6 电动机的额定频率为50Hz，额定电压为380V、660V、380/660V。注：3kW及以下电动机的额定电压为380V。 3.7 电动机应按下列额定功率制造：0.12, 0.18, 0.25, 0.37, 0.55, 0.75, 1.1, 1.5, 2.2, 3, 4, 5.5, 7.5, 11, 15, 18.5, 22, 30, 37, 45, 55, 75, 90, 110, 132, 160, 185, 200, 220, 250, 280, 315kW（带括号的为不推荐规格）。 3.8 电动机的机座号与转速及功率的对应关系应按表2的规定。
