【机械行业标准(JB)】 产品图样及设计文件 借用件管理办法

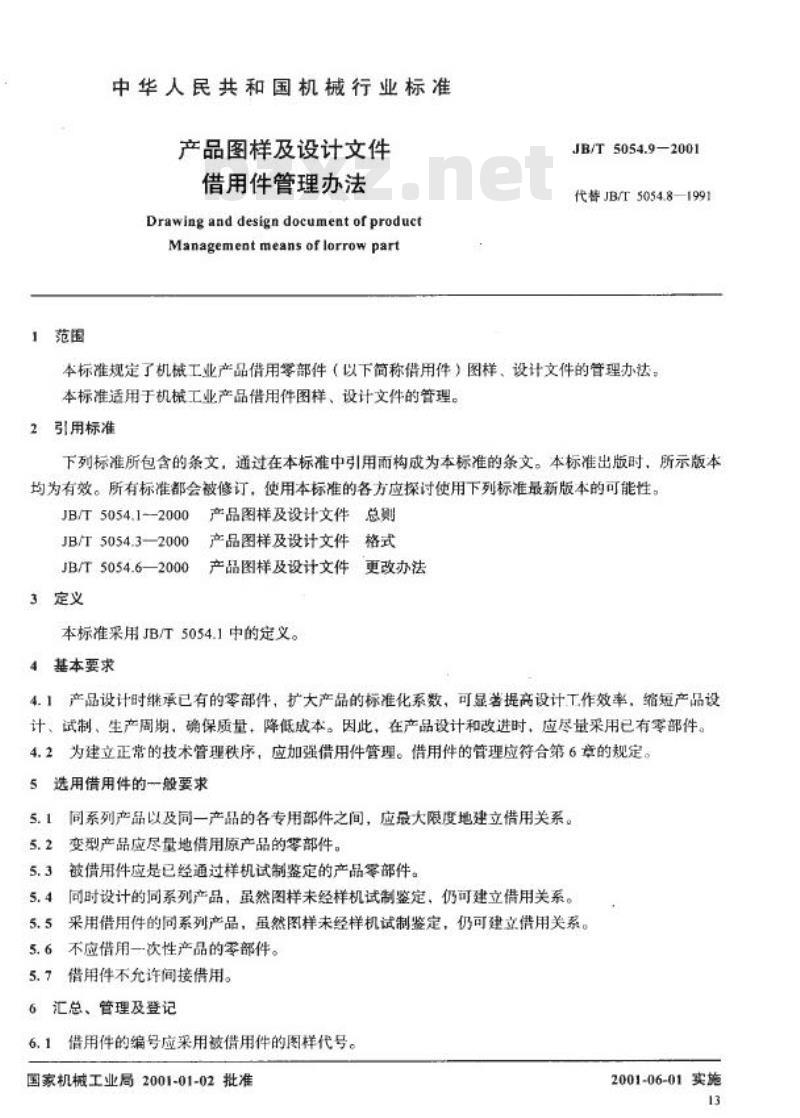

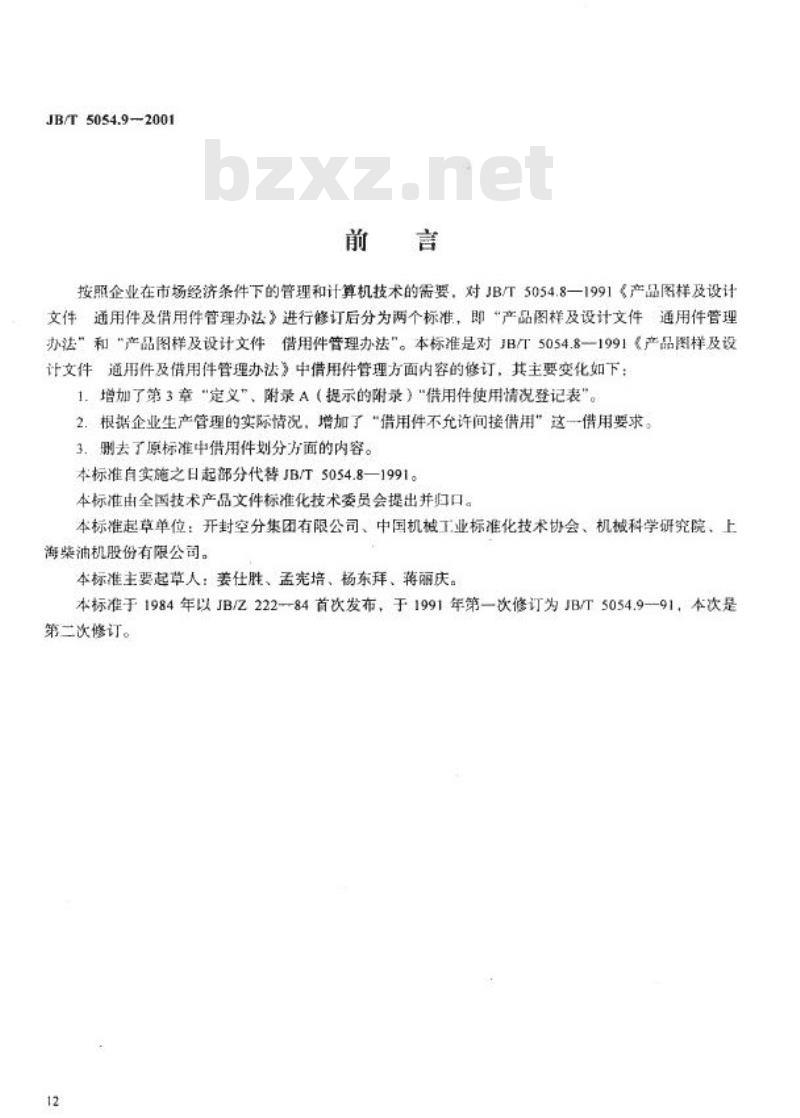

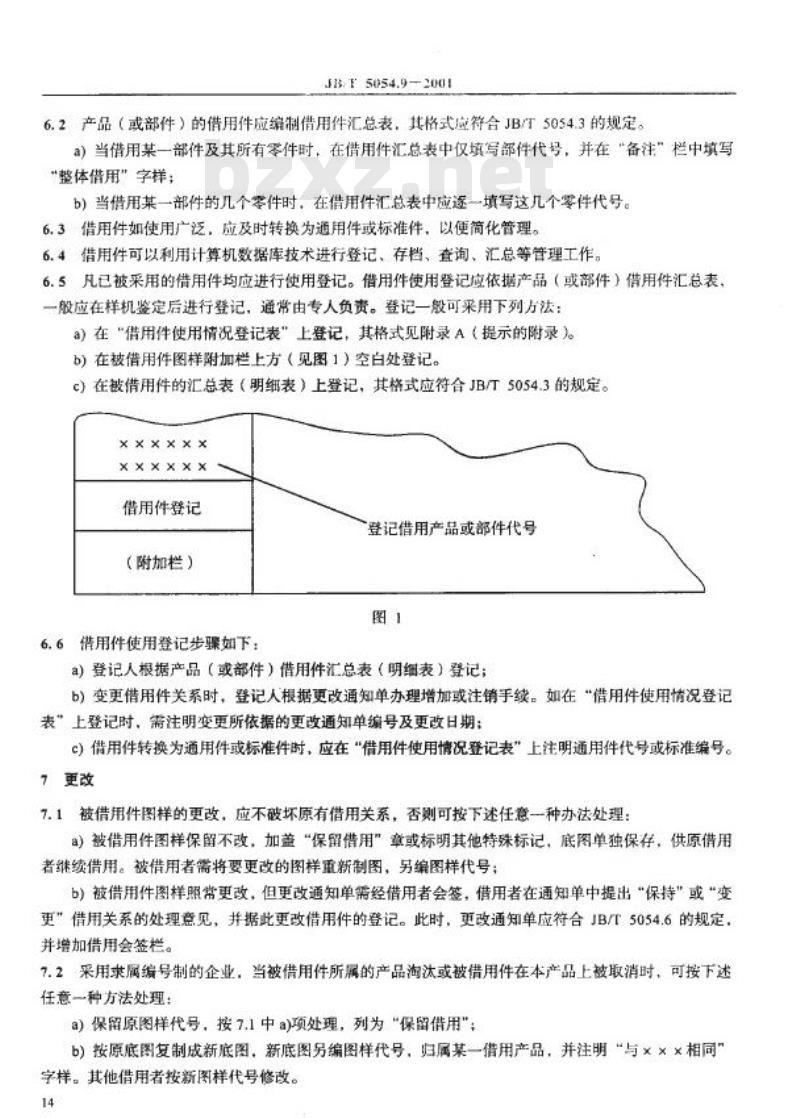

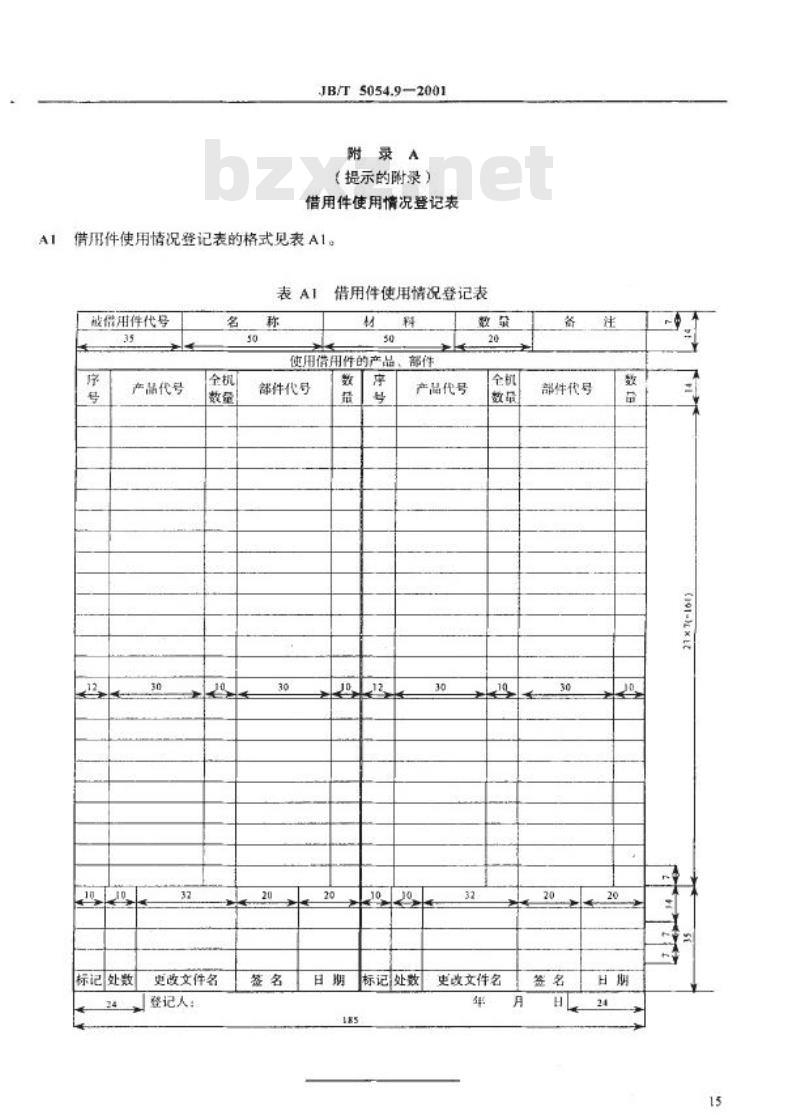

JB/T5054.7~5054.10-2001 产品图样及设计文件 本标准代替JB/T5054.8—1991《产品图样及设计文件通用件及借用件管理办法》。本标准修订后分为两个标准：一部分是《产品图样及设计文件通用件管理办法》，另一部分是《产品图样及设计文件借用件管理办法》。本标准对JB/T5054.8—1991《产品图样及设计文件通用件及借用件管理办法》中借用件管理方面内容进行了修订，主要变化如下： 1. 增加了第3章“定义”，附录A“借用件使用情况登记表”； 2. 增加了“借用件不允许间接借用”这一管理要求； 3. 删去了原标准中关于借用件划分的内容。 本标准自实施之日起部分代替JB/T5054.8—1991。本标准由全国技术产品文件标准化技术委员会提出并归口，起草单位包括开封空分集团有限公司、中国机械工业标准化技术协会、机械科学研究院、上海柴油机股份有限公司等。 主要起草人：姜仕胜、孟宪培、杨东拜、蒋丽庆。本标准首次发布于1984年（JB/Z222-84），于1991年修订为JB/T5054.8—91，本次为第二次修订。 1 范围 本标准规定了机械工业产品借用零部件（以下简称借用件）图样及设计文件的管理办法，适用于机械工业产品借用件图样和设计文件的管理。 2 规范性引用文件 下列标准所包含的条文，通过本标准的引用而构成为本标准的条文。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 JB/T5054.1—2000 JB/T5054.3—2000 JB/T5054.6—2000 JB/T5054.10—2001 3 定义 本标准采用JB/T5054.1中的定义。 4 基本要求 4.1 产品设计时继承已有的零部件，扩大产品的标准化系数，可显著提高设计工作效率，缩短产品设计、试制、生产周期，确保质量，降低成本。因此，在产品设计和改进时，应尽量采用已有零部件。 4.2 为建立正常的技术管理秩序，应加强借用件管理。借用件的管理应符合第6章的规定。 5 选用借用件的一般要求 5.1 同系列产品以及同一产品的各专用部件之间，应最大限度地建立借用关系。 5.2 变型产品应尽量地借用原产品的零部件。 5.3 被借用件应是已经通过样机试制鉴定的产品零部件。 5.4 同时设计的同系列产品，虽然图样未经样机试制鉴定，仍可建立借用关系。 5.5 采用借用件的同系列产品，虽然图样未经样机试制鉴定，仍可建立借用关系。 5.6 不应借用一次性产品的零部件。 5.7 借用件不允许间接借用。 6 汇总、管理及登记 借用件的编号应采用被借用件的图样代号。 6.1 产品（或部件）的借用件应编制借用件汇总表，格式应符合JB/T5054.3的规定。 6.2 当借用某一部件及其所有零件时，在借用件汇总表中填写部件代号，并在“备注”栏中填写“整体借用”字样； 6.3 当借用某一部件的几个零件时，应逐一填写这些零件代号。 6.4 借用件如使用广泛，应及时转换为通用件或标准件，以便简化管理。 6.5 借用件可以利用计算机数据库技术进行登记，存档、查询、汇总等管理工作。 6.6 凡已被采用的借用件均应进行使用登记，登记应依据产品（或部件）借用件汇总表，一般应在样机鉴定后进行登记，通常由专人负责。 6.7 登记可通过“借用件使用情况登记表”进行，格式见附录A，或在被借用件图样附加栏中登记。 6.8 借用件使用登记步骤如下： a) 登记人根据产品（或部件）借用件汇总表进行登记； b) 变更借用件关系时，登记人根据更改通知单办理增加或注销手续。
