【机械行业标准(JB)】 YEZX系列起重用锥形转子制动三相异步电动机技术条件

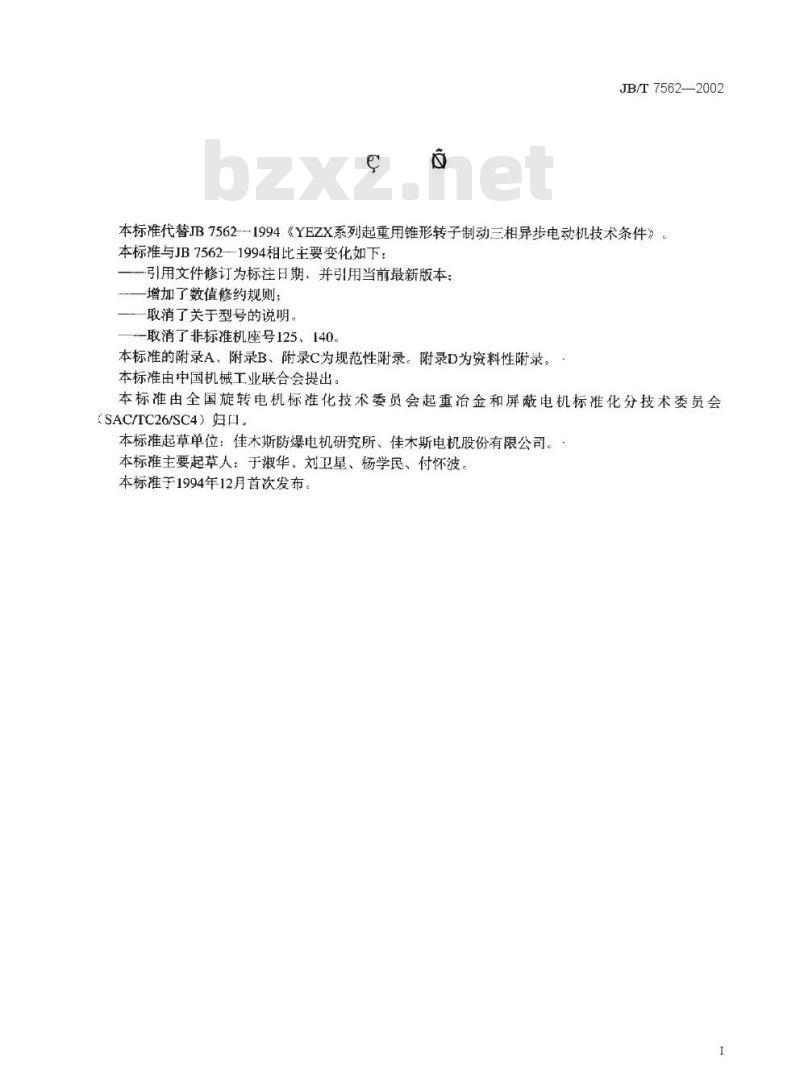

JB/T 7562—2002本标准代替JB7562-1994《YEZX系列起重用锥形转子制动三相异步电动机技术条件》。与JB7562-1994相比，主要变化包括：引用文件的修订，增加了数值修约规则，取消了关于型号的说明，非标准机座号125、140被取消。本标准的附录A、附录B、附录C为规范性附录，附录D为资料性附录。本标准由中国机械工业联合会提出，由全国旋转电机标准化技术委员会起重冶金和屏蔽电机标准化分技术委员会（SAC/TC26/SC4）归口，主要起草单位包括佳木斯防爆电机研究所、佳木斯电机股份有限公司。主要起草人包括于淑华、刘卫星、杨学民、付怀波。本标准首次发布于1994年12月1日。 1 范围 YEZX系列起重用锥形转子制动三相异步电动机（以下简称电动机）的型式、基本参数和尺寸、技术要求、检验规则、标志和包装的要求。适用于各种起重机械及其类似设备，要求带制动装置运行的单速和双速锥形转子三相异步电动机。凡属本系列电动机所派生的各类电动机亦可参照使用。 2 规范性引用文件 下列文件通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T191—2000 包装储运图示标志（eqvISO780:1997） GB755-2000 旋转电机定额和性能（idtEC60034-1:1996） GB/T997—1981 电机结构及安装型式代号（negIEC60034-7:1972） GB/T1032—1985 三相异步电动机试验方法 GB/T1096—1979 普通平键型式尺寸 GB/T1993-1993 旋转电机冷却方法 GB/T2423.4—1993 电工电子产品基本环境试验规程：交变湿热试验方法（eqVEC60068-2-30:1980） GB/T4772.1—1999 旋转电机尺寸和输出功率等级 第1部分：机座号56～400和凸缘号55~1080（idtIEC60072-1:1991） GB/T4942.1—2001 旋转电机外壳防护分级（IP代码）（idtIEC60034-5:1991） GB10068—2000 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（idtIEC60034-14:1996） GB10069.3—1988 旋转电机噪声测定方法及限值噪声限值（neqEC60034-9） GB14711—1993 中小型旋转电机安全通用要求（neqIEC60034-1） JB/T9615.1—2000 交流低压电机散嵌绕组匝间绝缘试验方法 JB/T9615.2—2000 交流低压电机散嵌绕组间绝缘试验限值 3 型式、基本参数和尺寸 3.1 电动机极数： 单速电动机：2极、4极两种极数； 双速电动机：4/2、8/2、12/2、12/4极四种极数。 3.2 电动机主体外壳防护等级为IP54，制动装置的防护等级：立式为IP20，卧式为IP22（见GB/T4942.1—2001）。 3.3 电动机的冷却方法为IC411（见GB/T1993—1993）。 3.4 电动机的结构及安装方式为IMB3、IMB5、IMB6、IMB7、IMB8、IMV1、IMV3、IMV5、IMV6、IMV14、IMV18、IMV19（见GB/T997—1981）。 3.5 电动机基准工作制为S4，等效起动次数为240次/h、120次/h；单速电动机基准负载持续率为40%，双速电动机基准负载持续率为40%/40%、20%/40%。 3.6 电动机的额定电压为380V，额定频率为50Hz。单速定子绕组为Y联结，双速定子绕组为Y/Y联结。 3.7 电动机机座号与同步转速及基准工作制时功率的对应关系应符合表1的规定。
