【机械行业标准(JB)】 WZ系列起重及冶金用涡流制动器技术条件

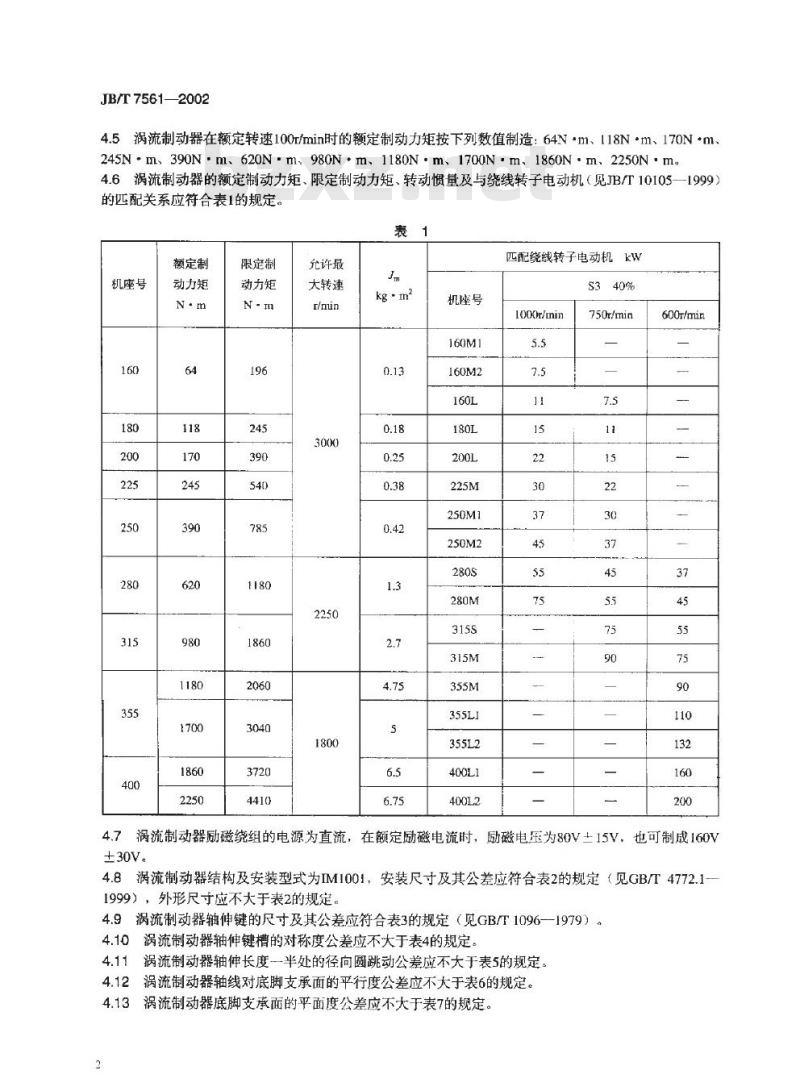

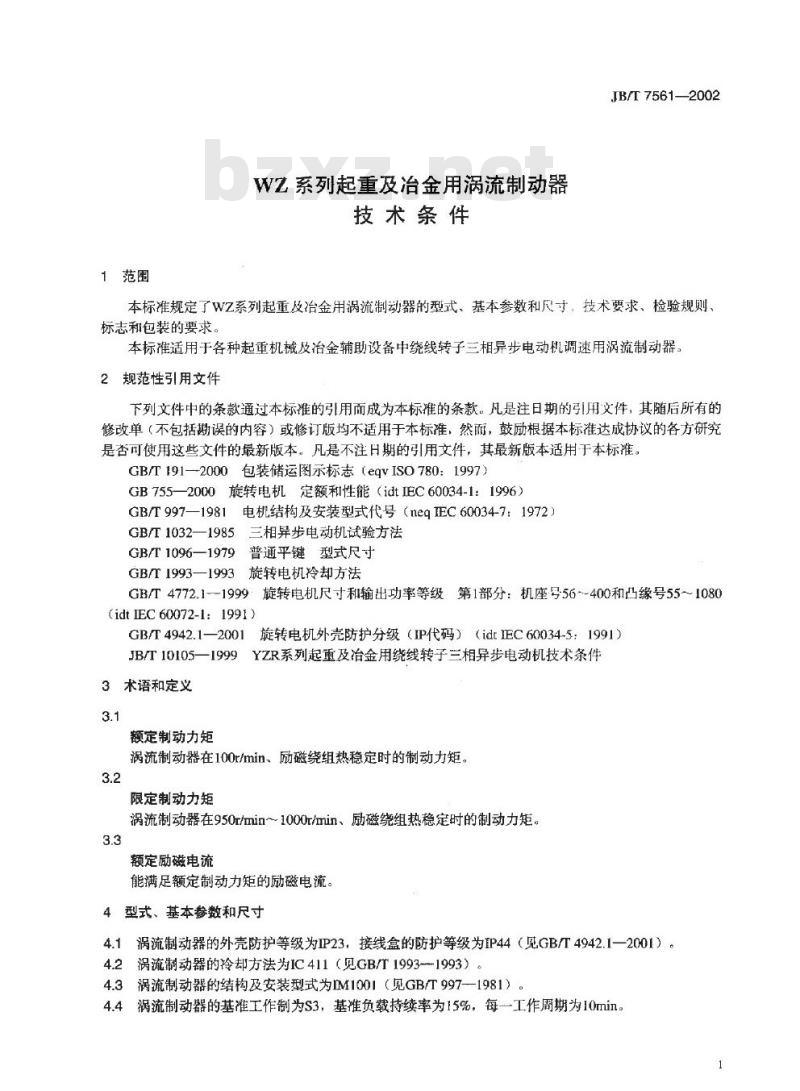

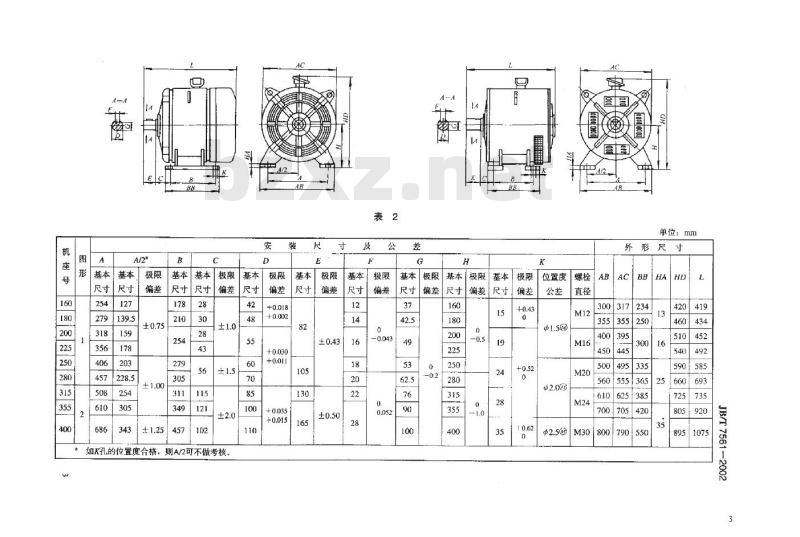

中华人民共和国机械行业标准 JB/T 7561-2002 WZ系列起重及冶金用涡流制动器技术条件 发布于2002-12-01，代替JB/T 7561-1994《WZ系列起重及冶金用涡流制动器技术条件》 本标准规定了WZ系列起重及冶金用涡流制动器的型式、基本参数和尺寸，技术要求、检验规则、标志和包装要求。适用于各种起重机械及冶金辅助设备中绕线转子三相异步电动机调速用涡流制动器。 1. 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的文件，其后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励各方根据本标准达成协议时，研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - GB/T191—2000 包装储运图示标志 - GB755-2000 旋转电机定额和性能 - GB/T997—1981 电机结构及安装型式代号 - GB/T1032—1985 三相异步电动机试验方法 - GB/T1096—1979 普通平键型式尺寸 - GB/T1993—1993 旋转电机冷却方法 - GB/T4772.1-1999 旋转电机尺寸和输出功率等级 - GB/T4942.1—2001 旋转电机外壳防护分级 - JB/T10105—1999 YZR系列起重及冶金用绕线转子三相异步电动机技术条件 2. 术语和定义 2.1 额定制动力矩 涡流制动器在100r/min、励磁绕组热稳定时的制动力矩。 2.2 限定制动力矩 涡流制动器在950r/min、1000r/min、励磁绕组热稳定时的制动力矩。 2.3 额定励磁电流 能满足额定制动力矩的励磁电流。 3. 型式、基本参数和尺寸 3.1 涡流制动器的外壳防护等级为IP23，接线盒的防护等级为IP44。 3.2 涡流制动器的冷却方法为IC411。 3.3 涡流制动器的结构及安装型式为IM100I。 3.4 涡流制动器的基准工作制为S3，基准负载持续率为15%，每一工作周期为10分钟。 3.5 涡流制动器在额定转速100r/min时的额定制动力矩按下列数值制造：64Nm、118N·m、170N·m、245N·m、390N·m、620N·m、980N·m、1180N·m、1700N·m、1860N·m、2250N·m。 3.6 涡流制动器的额定制动力矩、限定制动力矩、转动惯量及与绕线转子电动机的匹配关系应符合表1的规定。 4. 表1 额定制动力矩与转速的关系表 机座号 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 动力矩(N·m) | 64 | 118 | 170 | 245 | 390 | 620 | 980 | 1180 | 1700 | 1860 | 2250 限定制动力矩(N·m) | 196 | 245 | 390 | 540 | 785 | 1180 | 1860 | 2060 | 3040 | 3720 | 4410 允许最大转速(r/min) | 3000 | 2250 | 1800 | 1600 | 1400 | 1200 | 1000 | 800 | 600 转动惯量(Jm)(kg·m²) | 0.13 | 0.18 | 0.25 | 0.38 | 0.42 | 1.3 | 2.7 | 4.75 | 5 | 6.5 | 6.75
