【机械行业标准(JB)】 产品图样及设计文件 通用件管理办法

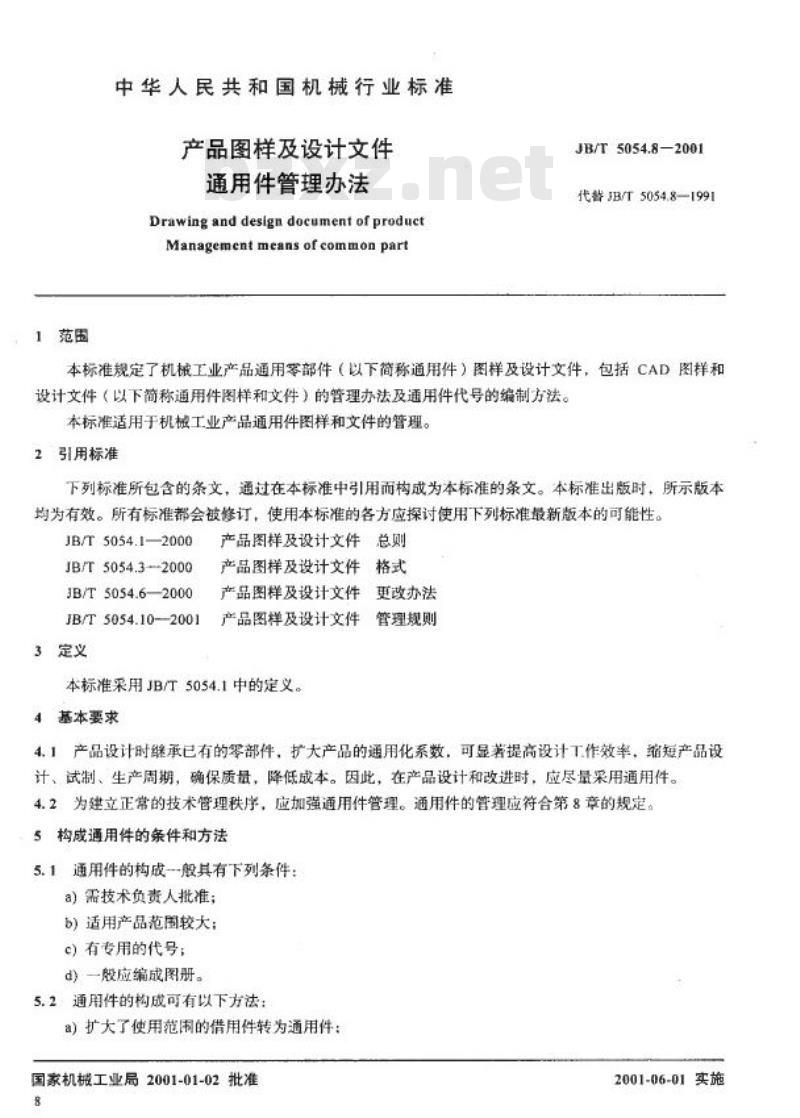

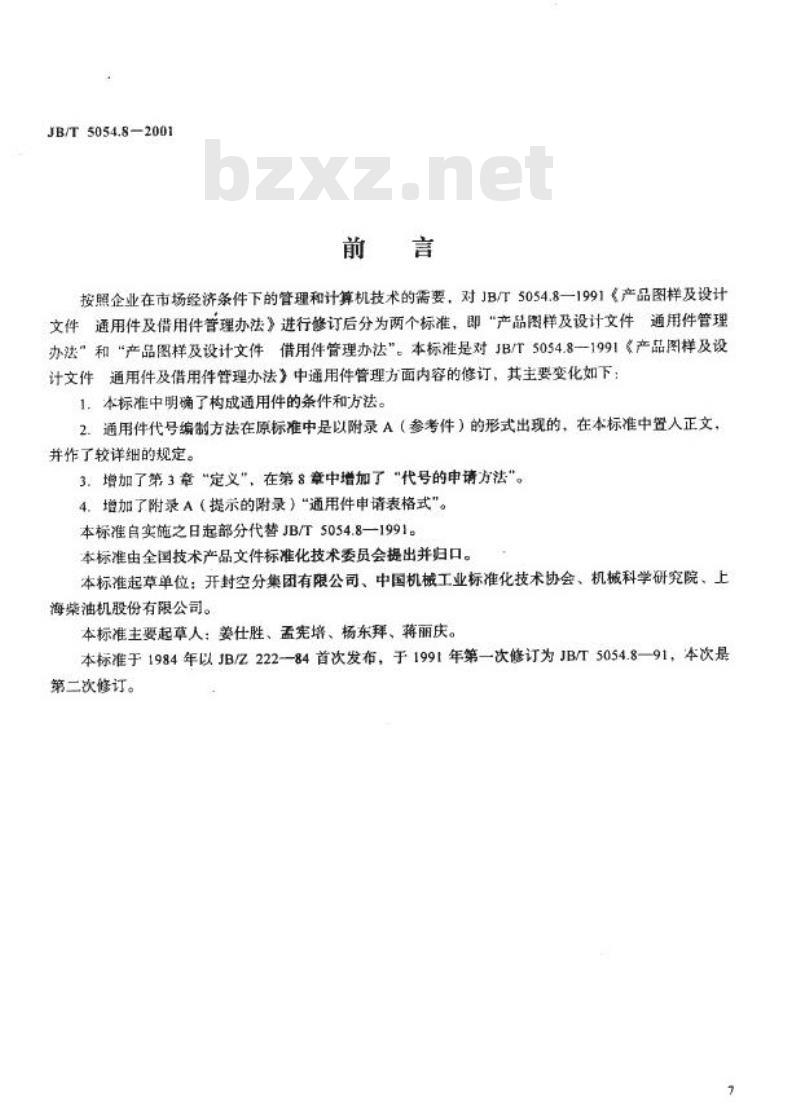

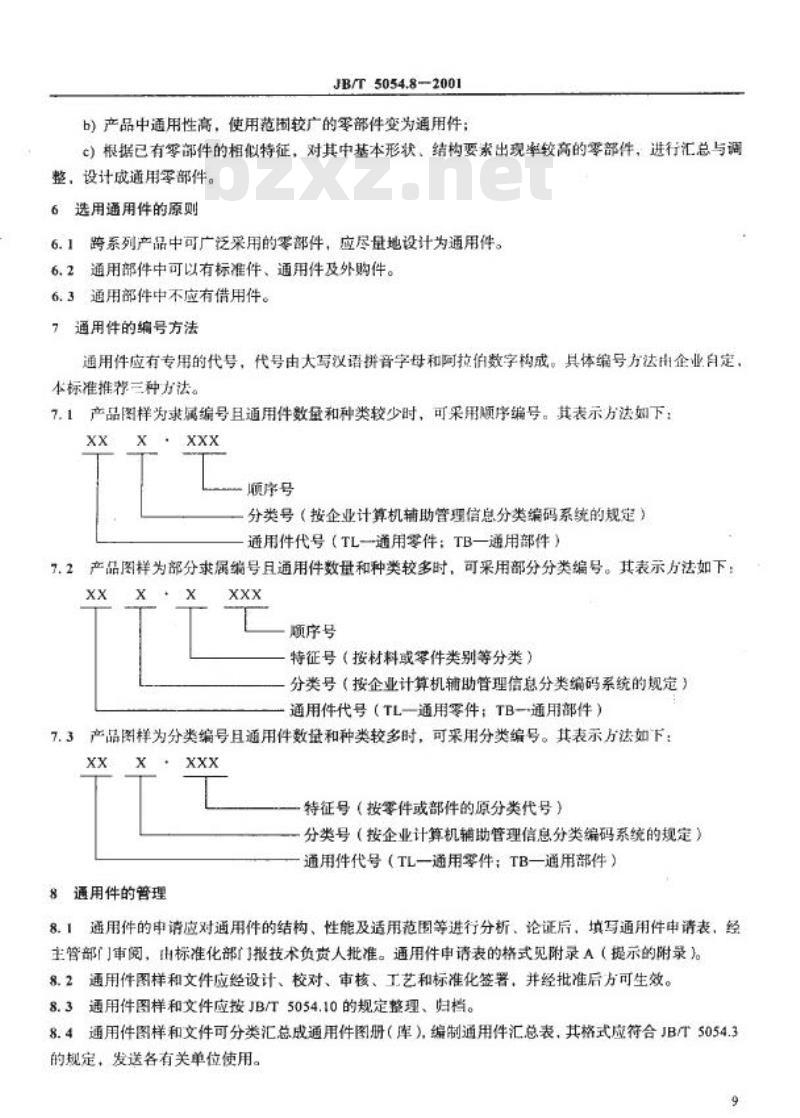

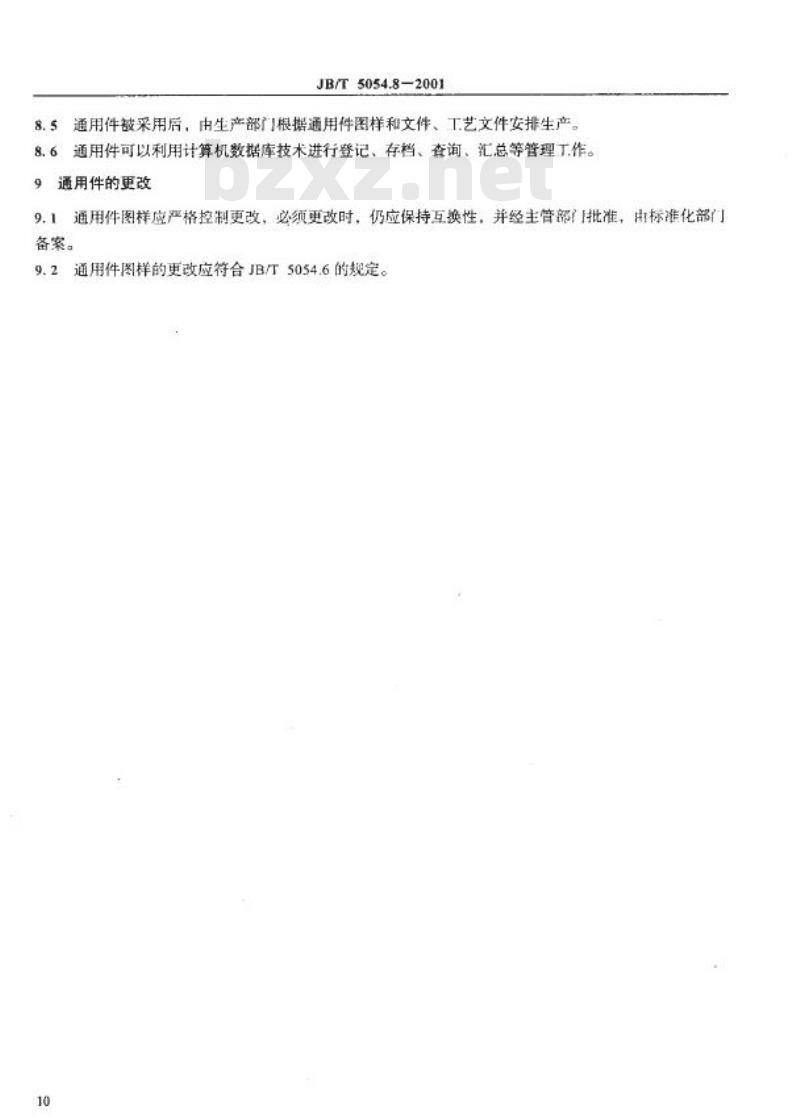

JB/T5054.7~5054.10-2001 产品图样及设计文件 本标准代替JB/T5054.8—1991《产品图样及设计文件通用件及借用件管理办法》。本标准是对原标准的修订，并分为两个部分：一部分是《产品图样及设计文件通用件管理办法》，另一部分是《产品图样及设计文件借用件管理办法》。本标准修订的主要变化如下： 1. 明确了构成通用件的条件和方法； 2. 通用件代号编制方法从原标准附录A（参考件）转为正文，并作了详细规定； 3. 增加了第3章“定义”，第8章增加了“代号的申请方法”； 4. 增加了附录A“通用件申请表格式”。 本标准自实施之日起部分代替JB/T5054.8—1991。本标准由全国技术产品文件标准化技术委员会提出并归口，起草单位包括开封空分集团有限公司、中国机械工业标准化技术协会、机械科学研究院、上海柴油机股份有限公司等。 主要起草人：姜仕胜、孟宪培、杨东拜、蒋丽庆。本标准首次发布于1984年（JB/Z222-84），于1991年修订为JB/T5054.8—91，本次为第二次修订。 1 范围 本标准规定了机械工业产品通用零部件（以下简称通用件）图样及设计文件的管理办法，包括CAD图样和设计文件（以下简称通用件图样和文件）的管理及通用件代号的编制方法。本标准适用于机械工业产品通用件图样和文件的管理。 2 规范性引用文件 下列标准所包含的条文，通过本标准的引用而构成为本标准的条文。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 JB/T5054.1—2000 JB/T5054.3—2000 JB/T5054.6—2000 JB/T5054.10—2001 3 定义 本标准采用JB/T5054.1中的定义。 4 基本要求 4.1 产品设计时继承已有的零部件，扩大产品的通用化系数，可显著提高设计工作效率，缩短产品设计、试制、生产周期，确保质量，降低成本。因此，在产品设计和改进时，应尽量采用通用件。 4.2 为建立正常的技术管理秩序，应加强通用件管理。通用件的管理应符合第8章的规定。 5 构成通用件的条件和方法 5.1 通用件的构成一般应具备以下条件： a) 需技术负责人批准； b) 适用产品范围较大； c) 有专用的代号； d) 一般应编成图册。 5.2 通用件的构成可有以下方法： a) 扩大了使用范围的借用件转为通用件； b) 产品中通用性高，使用范围较广的零部件变为通用件； c) 根据已有部件的相似特征，对其中基本形状、结构要素出现率较高的零部件，进行汇总与调整，设计成通用零部件。 6 选用通用件的原则 6.1 跨系列产品中可广泛采用的零部件，应尽量设计为通用件。 6.2 通用部件中可以包括标准件、通用件及外购件。 6.3 通用部件中不应包括借用件。 7 通用件的编号方法 通用件应有专用的代号，代号由大写汉语拼音字母和阿拉伯数字构成。具体编号方法由企业自定，本标准推荐三种方法： 7.1 顺序编号：适用于产品图样较少且通用件数量不多的情况，表示方法为：xxx.xxx（顺序号）分类号（按企业计算机辅助管理信息分类编码系统的规定）通用件代号（如TL—通用零件，TB—通用部件）。 7.2 部分分类编号：适用于产品图样部分要求编号且通用件种类较多的情况，表示方法为：xxx.x（顺序号）特征号（按材料或件类别等分类）分类号（按企业计算机辅助管理信息分类编码系统的规定）通用件代号。 7.3 分类编号：适用于产品图样为分类编号且通用件种类较多的情况，表示方法为：xxx:xxX（特征号）分类号（按零件或部件的原分类代号）分类号（按企业计算机辅助管理信息分类编码系统的规定）。
