【机械行业标准(JB)】 网络计划技术 术语图形符号

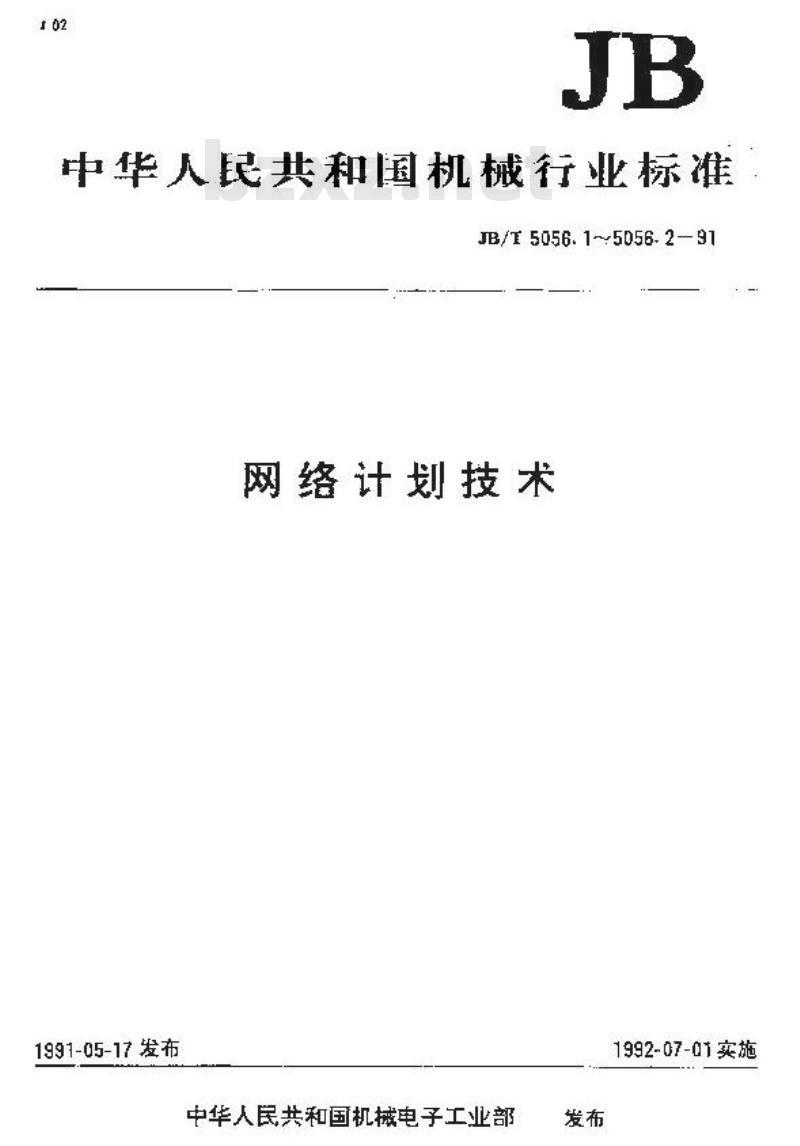

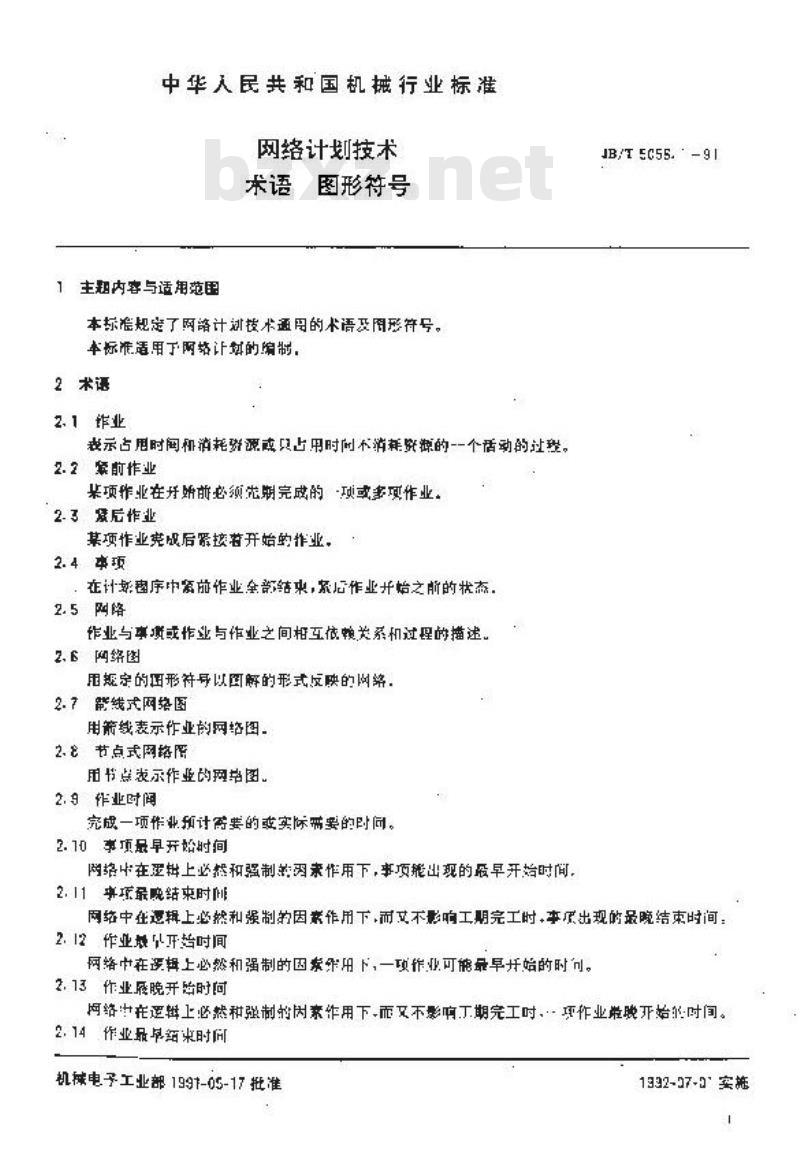

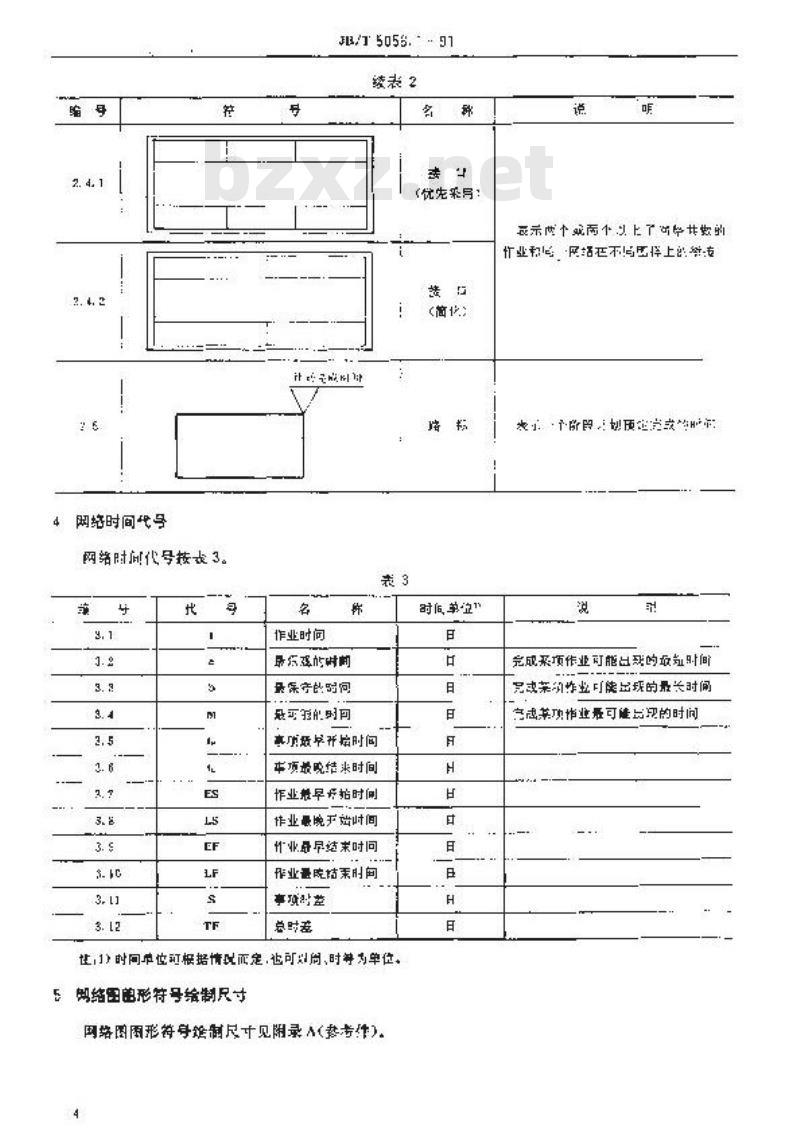

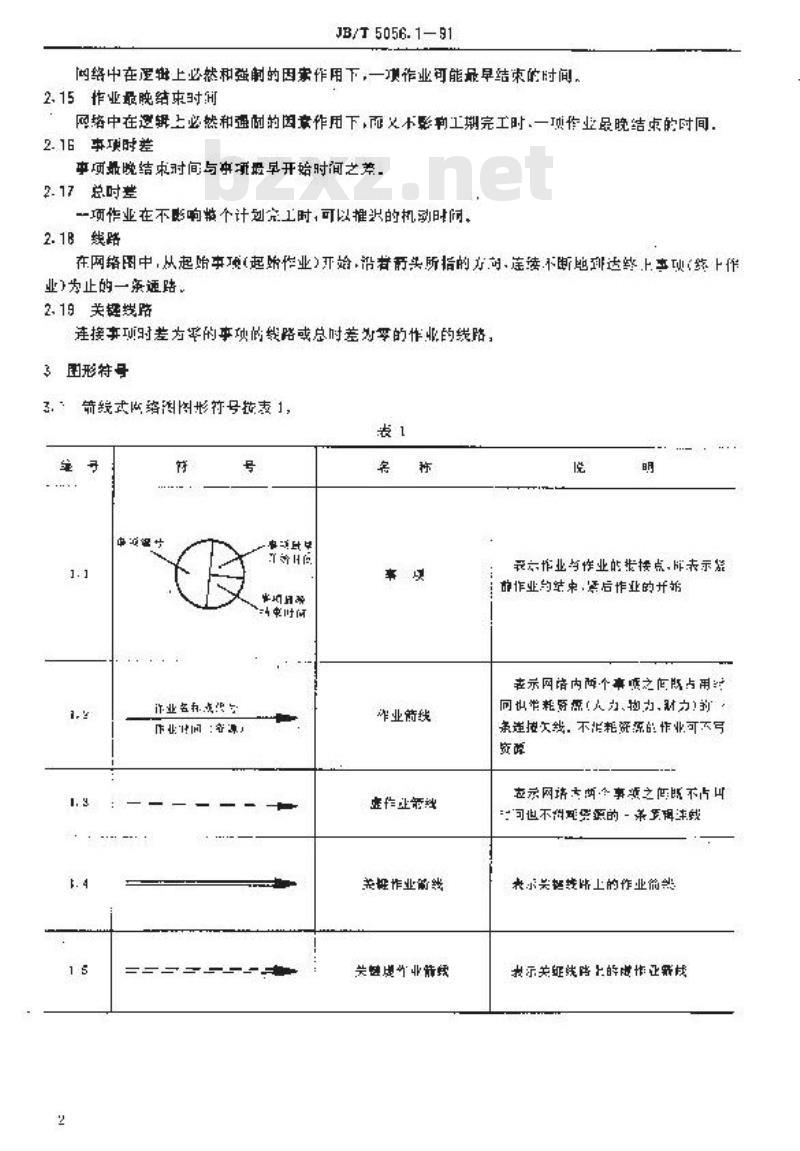

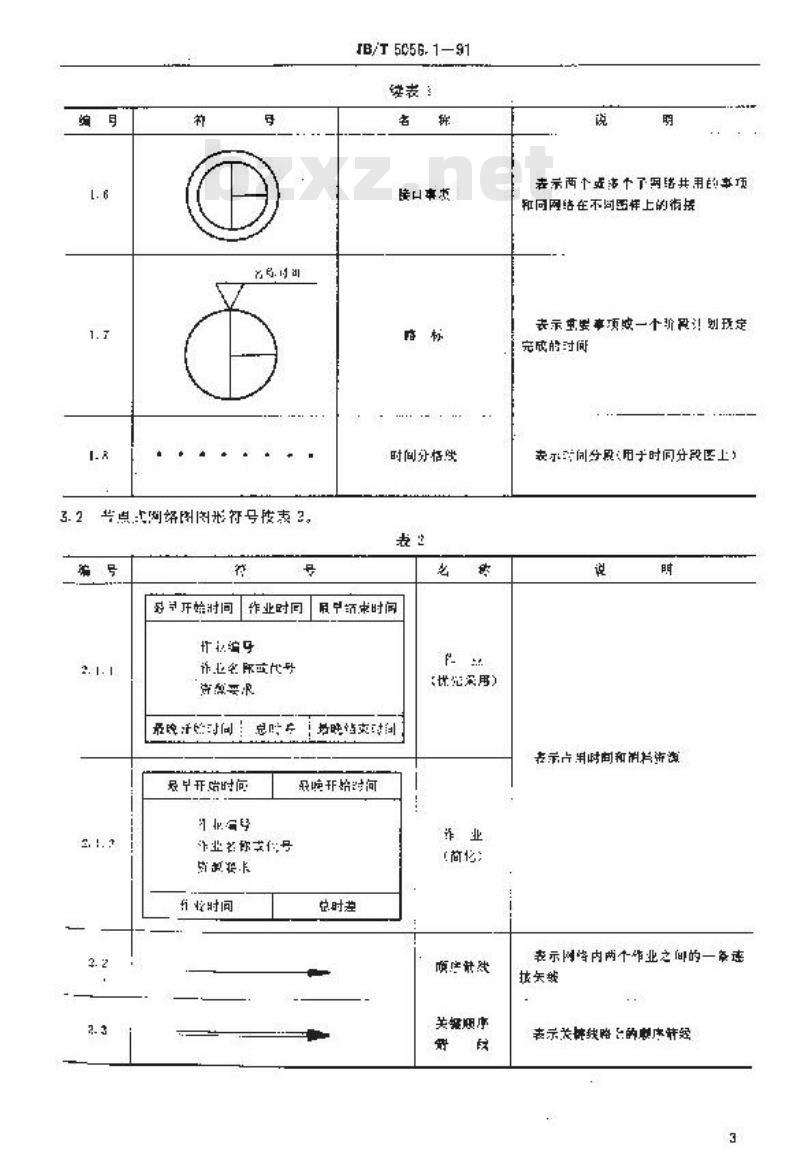

中华人民共和国机械行业标准 JB/T5056.1~5056.2—91 网络计划技术 图形符号 1991-05-17 发布 1992-07-01 实施 1 范围 本标准规定了网络计划技术通用的术语及图形符号。适用于网络计划的编制。 2 术语 2.1 作业：表示占用时间和消耗资源，或只占用时间不消耗资源的一项活动。 2.2 前作业：某项作业在开始前必须先完成的作业。 2.3 后作业：某项作业完成后才能开始的作业。 2.4 事项：在网络图中，前作业完全结束，后作业开始之前的状态。 2.5 网络：作业与事项，或作业与作业之间相互依赖的关系和过程的描述。 2.6 网络图：用规定的图形符号，以图示的形式反映的网络。 2.7 能线式网络图：用箭线表示作业的网络图。 2.8 节点式网络图：用节点表示作业的网络图。 2.9 作业时间：完成一项作业所需的时间，通常包括预计时间和实际时间。 2.10 事项最早开始时间：在网络中，在逻辑上必然和强制的条件下，事项可以出现的最早开始时间。 2.11 事项最晚结束时间：在网络中，在逻辑上必然和强制的条件下，事项可以完成的最晚结束时间。 2.12 作业开始时间：网络中，在逻辑上必然和强制的条件下，作业可能开始的时间。 2.13 作业最晚开始时间：网络中，在逻辑上必然和强制的条件下，作业最晚开始的时间。 2.14 作业最早结束时间：网络中，在逻辑上必然和强制的条件下，作业最早结束的时间。 2.15 作业最晚结束时间：网络中，在逻辑上必然和强制的条件下，作业最晚结束的时间。 2.16 事项时差：事项最晚结束时间与事项最早开始时间之差。 2.17 总时差：一项作业在不影响最终计划完工时，可以推迟的时间。 2.18 线路：在网络图中，从起始事项开始，沿前向所指的作业，直到终结项的一条路径。 2.19 关键线路：连接事项最晚开始时间或最晚结束时间的作业的路径。 3 图形符号 3.1 箭线式网络图图形符号（表1） 表1 编号 | 符号名称 | 说明 ---|---|--- 1 | 作业箭线 | 表示作业间的依赖关系。 2 | 虚作业箭线 | 表示需要消耗资源的作业。 3 | 事项节点 | 表示网络中的作业节点。 3.2 点次网络图图形符号（表2） 表2 编号 | 符号名称 | 说明 ---|---|--- 1 | 作业名称 | 作业的标识。 2 | 作业时长 | 作业的预计时长。 3 | 开始时间 | 作业的开始时间。 3.3 网络图符号（表3） 表3 编号 | 符号名称 | 说明 ---|---|--- 1 | 最早开始时间 | 作业可以开始的最早时间。 2 | 最晚结束时间 | 作业必须完成的最晚时间。 3 | 总时差 | 作业可延迟的最大时间。 4 时间单位 时间单位可以根据需要进行选择，通常使用天、小时等单位。 5 结语 本标准适用于各种网络计划技术的应用，包括工程项目、生产调度等领域的规划与实施。
