【机械行业标准(JB)】 惯性振动给料机

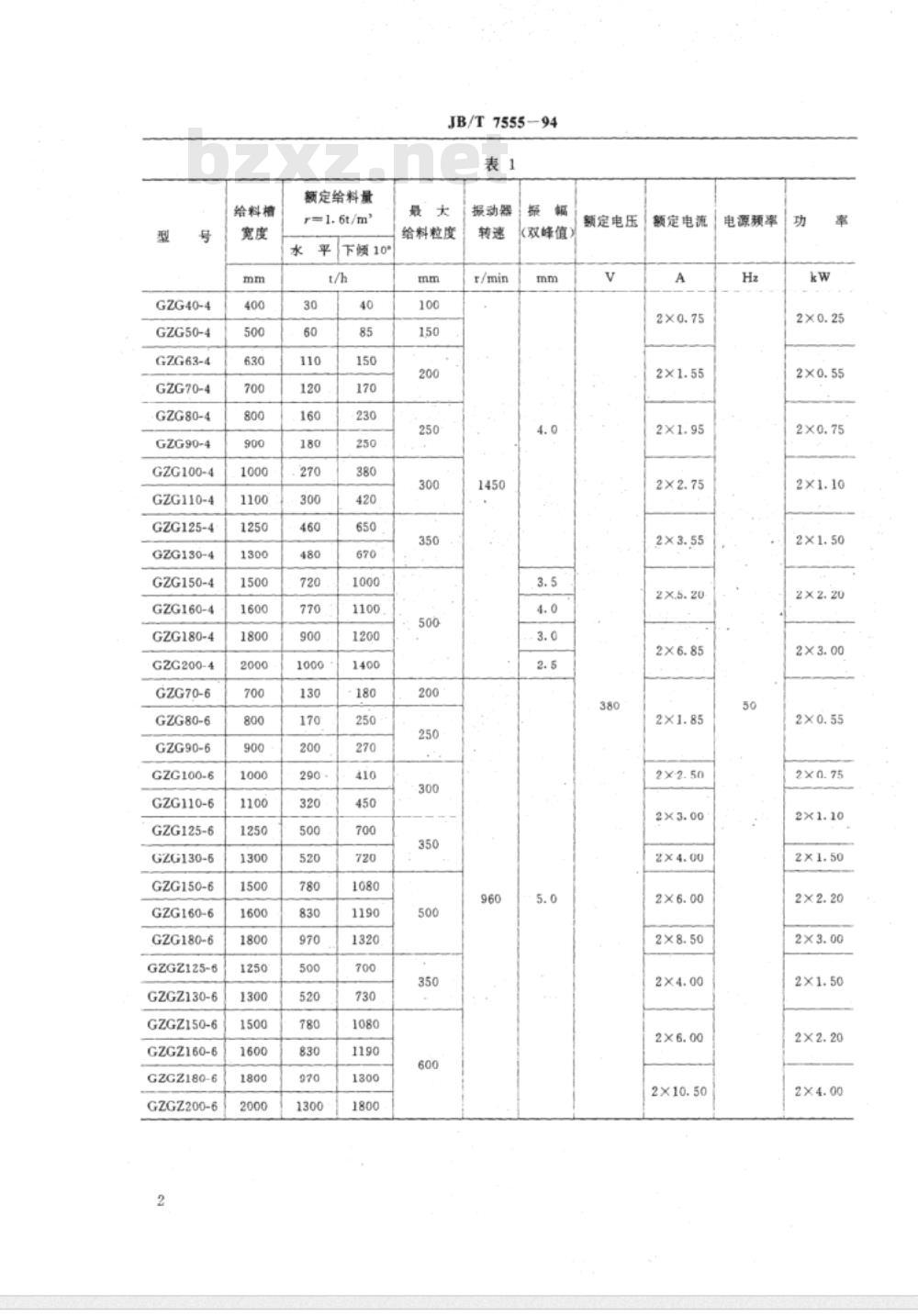

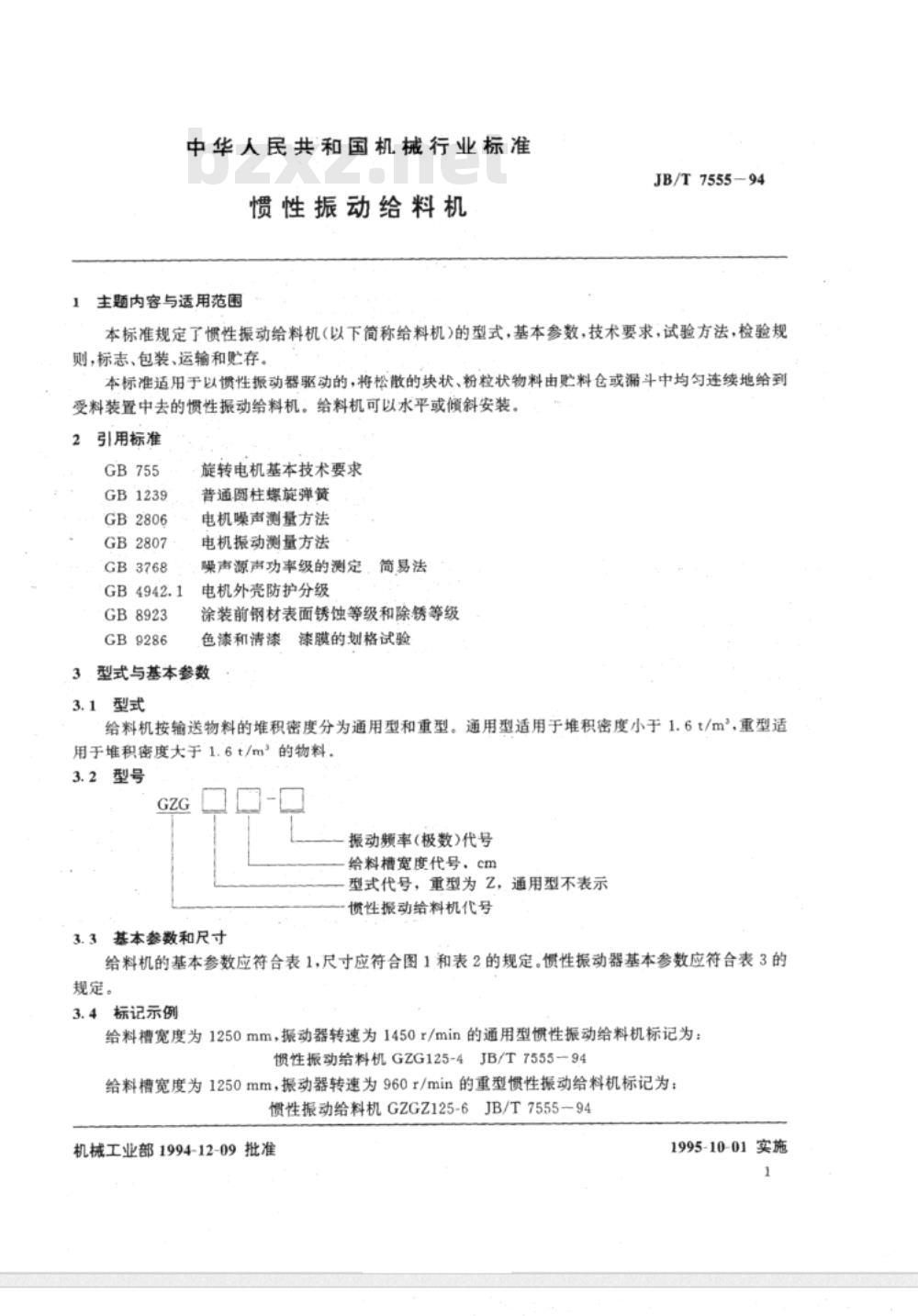

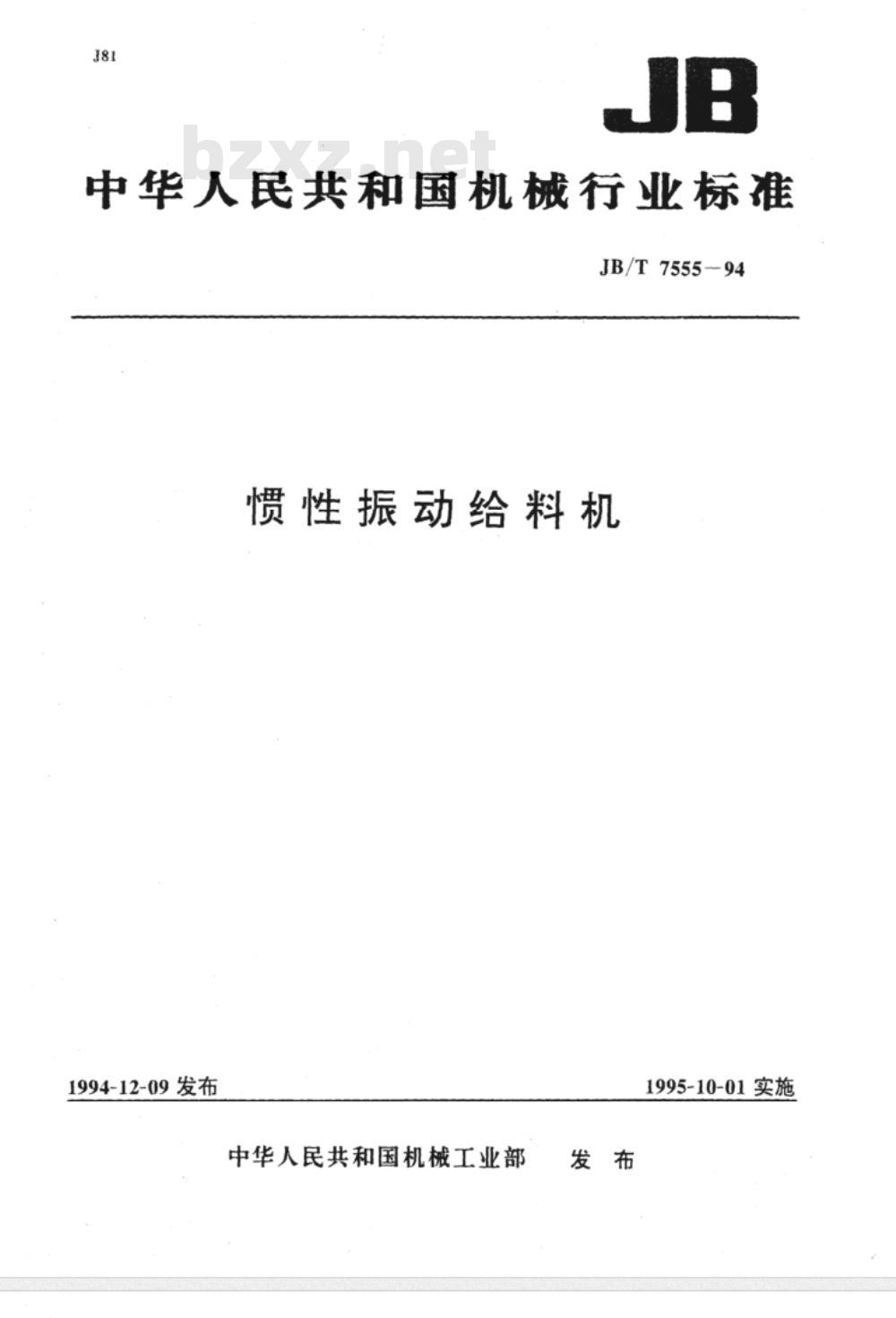

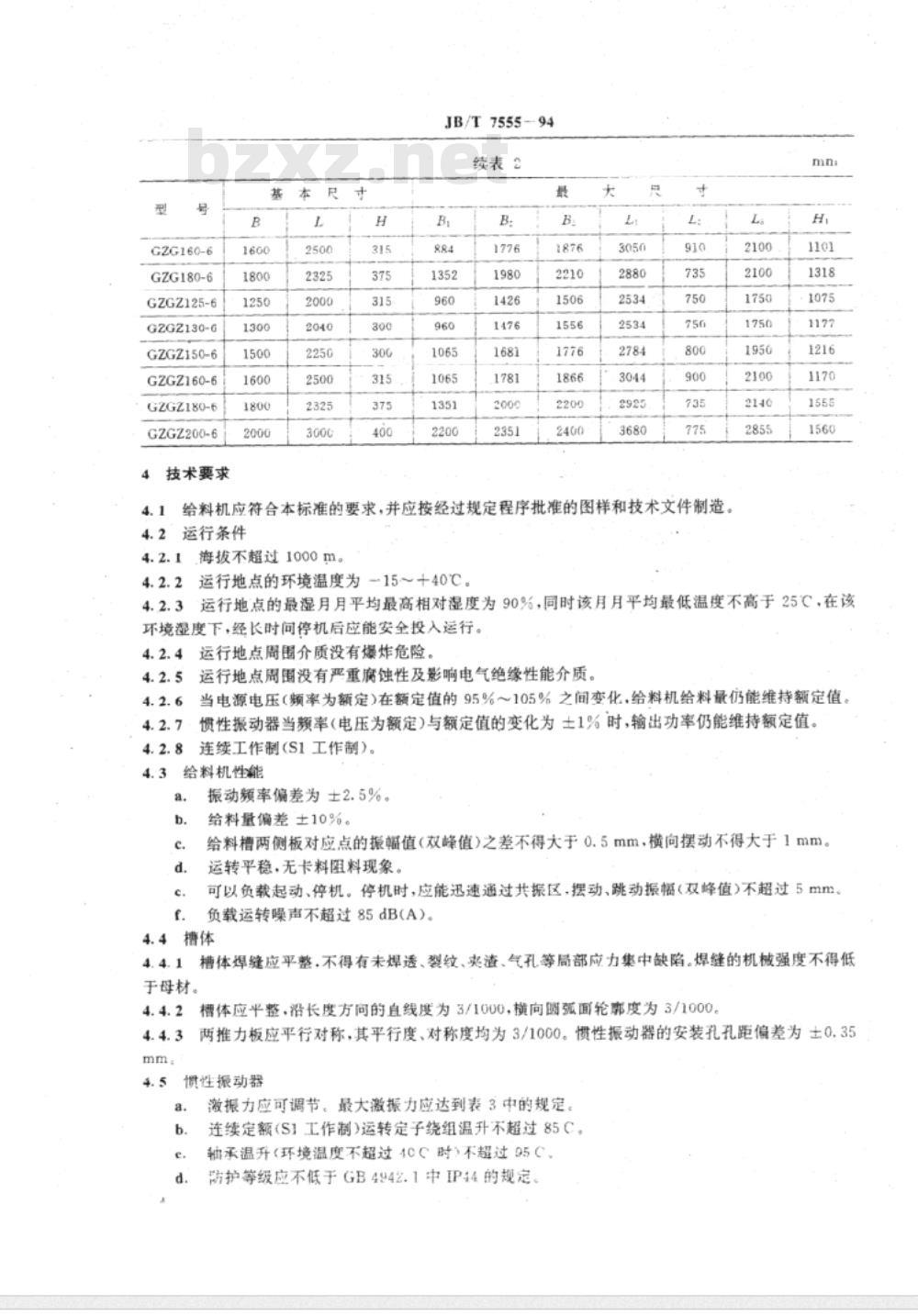

中华人民共和国机械行业标准 JB/T7555-94 惯性振动给料机 发布于1994-12-09，实施日期为1995-10-01 1. 主题内容与适用范围 本标准规定了惯性振动给料机（以下简称给料机）的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于以惯性振动器驱动的，将松散的块状、粉粒状物料由贮料仓或漏斗中均匀连续地给到受料装置中的惯性振动给料机。给料机可以水平或倾斜安装。 2. 引用标准 GB755, GB1239, GB2806, GB2807, GB3768, GB4942.1, GB8923, GB9286 3. 型式与基本参数 3.1 型式 给料机按输送物料的堆积密度分为通用型和重型。通用型适用于堆积密度小于1.6t/m³的物料，重型适用于堆积密度大于1.6t/m³的物料。 3.2 型号 GZG系列惯性振动给料机按振动频率和给料槽宽度进行命名。 3.3 基本参数和尺寸 给料机的基本参数应符合表1，尺寸应符合图1和表2的规定。惯性振动器基本参数应符合表3的规定。 3.4 标记示例 给料槽宽度为1250mm，振动器转速为1450r/min的通用型惯性振动给料机标记为：惯性振动给料机 GZG125-4 JB/T7555-94；给料槽宽度为1250mm，振动器转速为960r/min的重型惯性振动给料机标记为：惯性振动给料机 GZGZ125-6 JB/T7555-94。 4. 技术要求 4.1 给料机应符合本标准的所有要求，并按照规定程序批准的图样和技术文件制造。 5. 试验方法 5.1 空载试验：在空载压力工况下往复启动2次以上，再开始测量注油量，测得的每行程注油量不得低于公称注油量的95%。 5.2 满载试验：在公称压力工况下往复启动2次以上，再开始测量注油量，得出容积。 表1 给料槽宽度、额定给料量、最大给料粒度等参数 型号 GZG40-4 到 GZG200-6，给料槽宽度范围从400mm到2000mm，最大给料粒度为100mm到600mm，额定电压为380V。 机械工业部 1994-12-09批准 1995-10-01实施
