【机械行业标准(JB)】 量块附件

ICS25.060.20
中华人民共和国机械行业标准
JB/T3323—2001
量块附件
Accessoriesforgaugeblocks
2001-06-04发布
中国机械工业联合会
2001-10-01实施
JB/T3323—2001

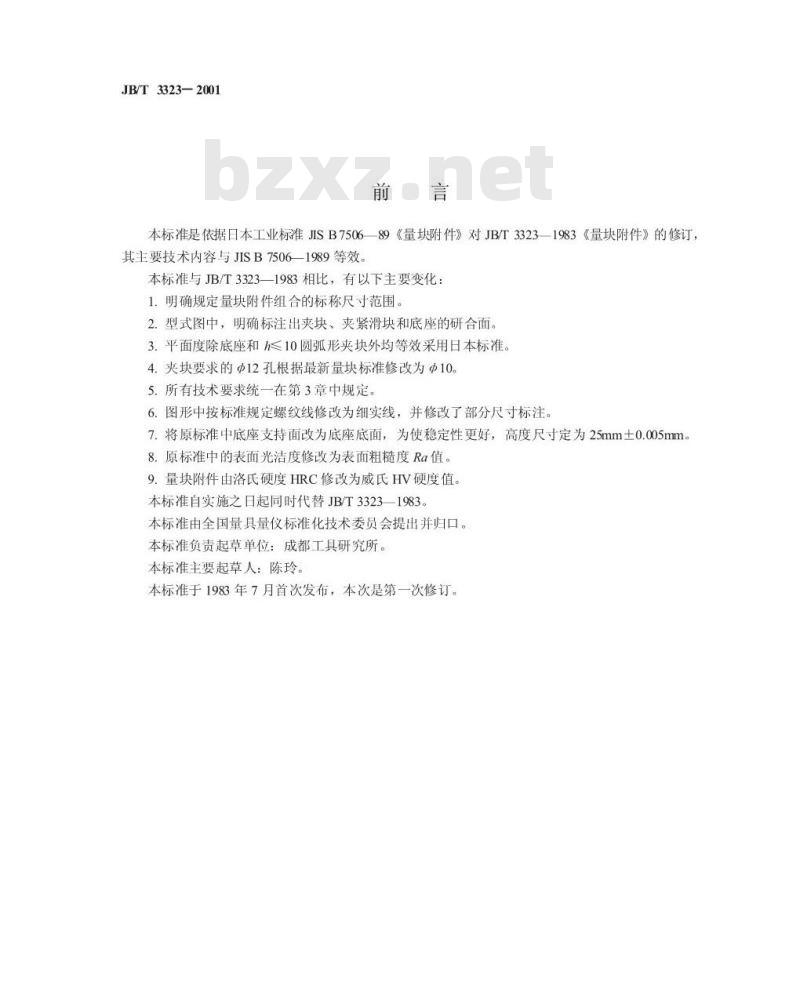

本标准是依据日本工业标准JISB750689《量块附件》对JB/T33231983《量块附件》的修订其主要技术内容与JISB7506—1989等效。本标准与JB/T3323—1983相比，有以下主要变化：1.明确规定量块附件组合的标称尺寸范围2.型式图中，明确标注出夹块、夹紧滑块和底座的研合面。3.平面度除底座和≤10圆弧形夹块外均等效采用日本标准。4.夹块要求的Φ12孔根据最新量块标准修改为Φ10。5.所有技术要求统一在第3章中规定6.图形中按标准规定螺纹线修改为细实线，并修改了部分尺寸标注。7.将原标准中底座支持面改为底座底面，为使稳定性更好，高度尺寸定为25mm土0.005mm。8.原标准中的表面光洁度修改为表面粗糙度Ra值。9.量块附件由洛氏硬度HRC修改为威氏HV硬度值。本标准自实施之日起同时代替JB/T33231983，本标准由全国量具量仪标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所。本标准主要起草人：陈玲。
本标准于1983年7月首次发布，本次是第一次修订。范围
中华人民共和国机械行业标准
量块附件
Aacessoriesforgaugeblocks
本标准规定了量块附件的型式与基本尺寸、技术要求、标志与包装等。本标准适用于组合量块标称长度从0.5mm到330mm用的量块附件。2型式与基本尺寸
JB/T3323—2001
代替JB/T33231983

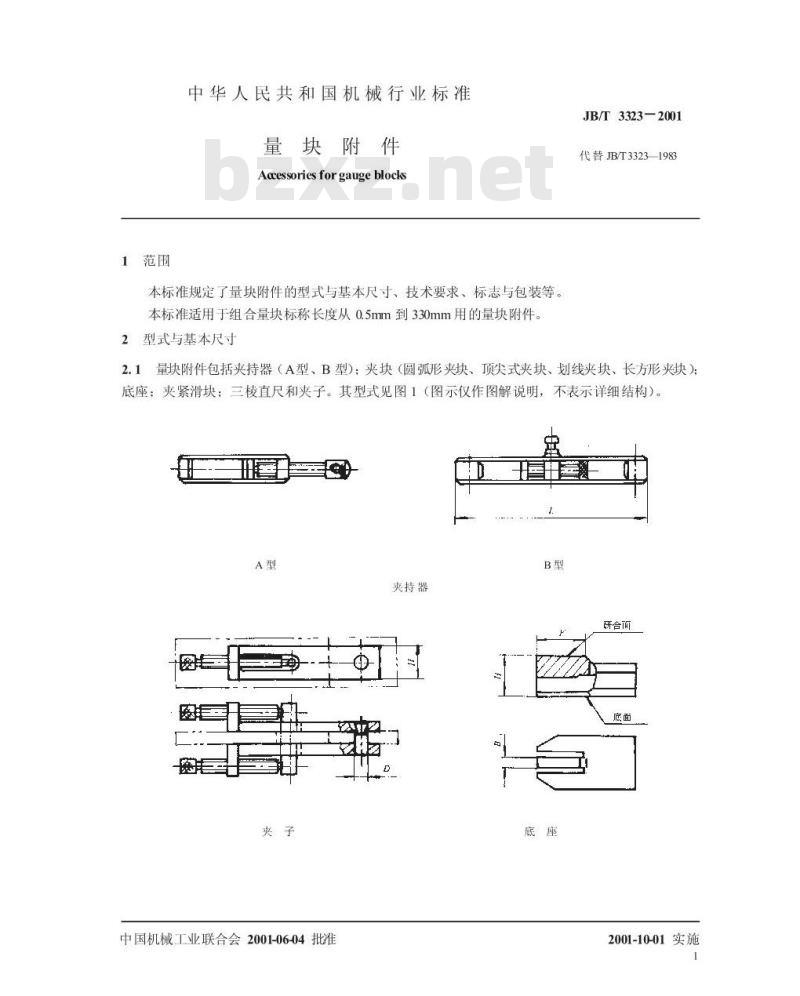

2.1量块附件包括夹持器（A型、B型）：夹块（圆弧形夹块、顶尖式夹块、划线夹块、长方形夹块）：底座：夹紧滑块：三棱直尺和夹子。其型式见图1（图示仅作图解说明，不表示详细结构）。安
中国机械工业联合会2001-06-04批准夹持器
研合面
2001-10-01实施
研合而
长方形夹块
夹紧滑块
研合而
JB/T3323—2001
圆弧形夹块
顶尖式夹块
涮量面
研合面
研合而
研合面
划线夹块
三棱直尺

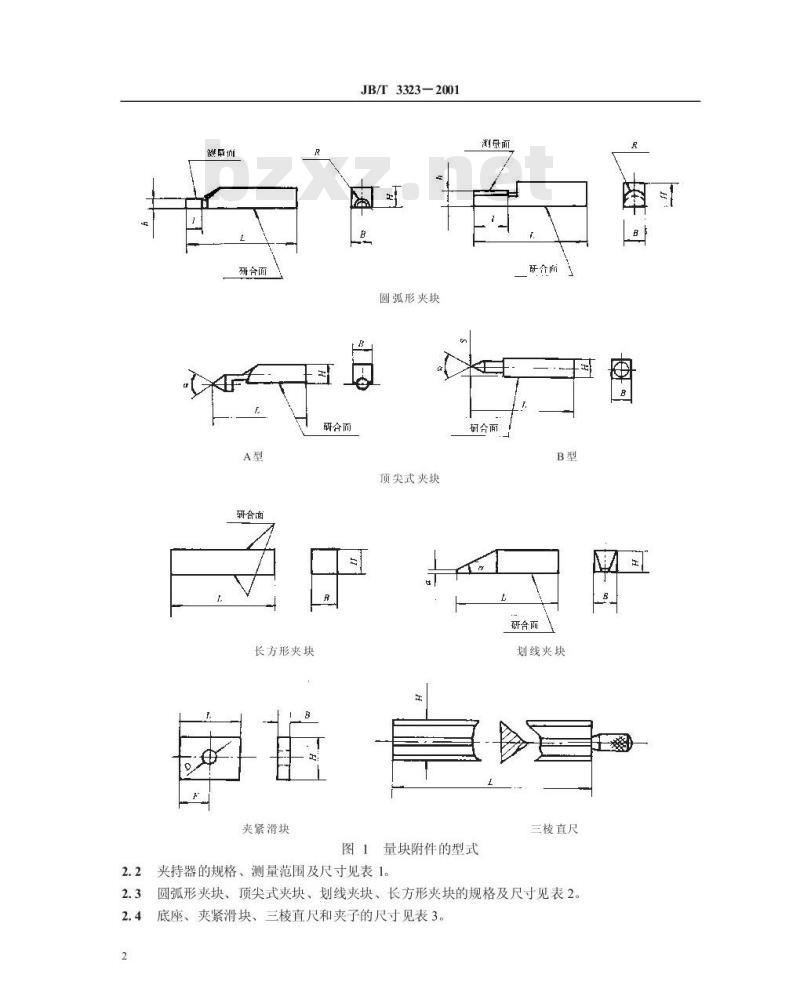

图量块附件的型式

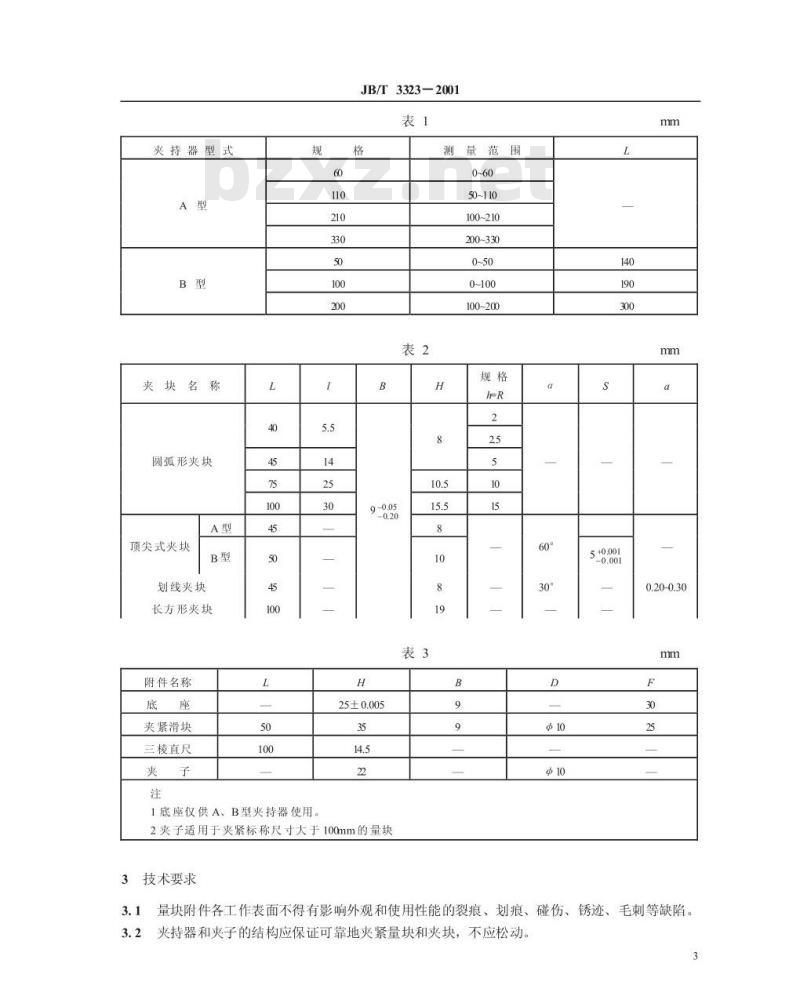

夹持器的规格、测量范围及尺寸见表1。圆弧形夹块、顶尖式夹块、划线夹块、长方形夹块的规格及尺寸见表2。底座、夹紧滑块、三棱直尺和夹子的尺寸见表3。夹持器型式
夹块名称
圆弧形夹块
顶尖式夹块
划线夹块
长方形夹块
附件名称
夹紧滑块
三棱直尺
JB/T3323-2001
1底座仅供A、B型夹持器使用。
测量范围
100~210
200-330
100-200
25±0.005
2夹子适用于夹紧标称尺寸天于100mm的量块3技术要求
0.20-0.30此内容来自标准下载网
量块附件各工作表面不得有影响外观和使用性能的裂痕、划痕、碰伤、锈迹、毛刺等缺陷。夹持器和夹子的结构应保证可靠地夹紧量块和夹块，不应松动。3.2
JB/T3323-2001
夹子的结构应保证在两量块和夹紧滑块间能夹住标称长度小于25mm的量块3.3所有夹块、三棱直尺和底座采用组合件时上垫块应采用合金工具钢等耐磨材料制造，底座应采用钢或铸铁制造。
3.4所有夹块和底座上垫块研合面的硬度应不低于800HV（～63HRC）；三棱直尺工作棱面硬度应不低于713HV（～60HRC)；夹紧滑块研合面的硬度应不低于561HV（～53HRC）。3.5量块附件工作表面的表面粗糙度3.5.1底座、夹紧滑块和夹块的研合面表面粗糙度Ra值为0.025μm。3.5.2三棱直尺工作棱边表面粗糙度Ra值为0.05um。3.5.3底座底面表面粗糙度Ra值为0.4um，且只允许凹3.6夹块、滑块、底座研合面和底座底面的平面度，夹块测量面相对于研合面、滑块两研合面间，底座研合面相对于底面的平行度应符合表4的规定。表4
圆弧形夹块
长方形夹块
顶尖式夹块
划线式夹块
底座底面
底座研合面
平面度公差
注：平面度公差在距平面边缘05mm范围内不计：3.7
三棱直尺工作棱边的直线度公差应不大于0.003mm。3.8A型顶尖式夹块的顶点对其研合面的位移应不大于0.01mm。顶尖式夹块的顶点的磨钝应不大于0.05mm。3.9
成对圆弧形夹块测量面间的尺寸偏差应不大于0.001mm。所有夹块应消除内应力。
4标志与包装
夹持器、圆弧形夹块上应标志规格尺寸、制造厂厂名或注册商标。平行度公差
4.2底座、夹子、长方形夹块、顶尖式夹块、划线夹块和三棱直尺上应标志制造厂厂名或注册商标。4.3量块附件的包装盒上应标志产品名称、制造厂厂名或注册商标。4.4
量块附件在包装前应经防锈处理，并要善包装，不得因包装不善而在运输过程中损坏环产品。量块附件应附有产品合格证，产品合格证上应标有采用产品标准的标准号和出厂日期。4.5
机械行业标准
量块附件
JB/T3323—2001
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号：邮编100044）*
开本880X12301/16印张1/2
2字数1Q000
2001年9月第一版2001年9月第一次印刷定价1000元
印数1-500
2001-092
机械工业标准服务网：http:/kvwwJB.ac.cn100
