中华人民共和国机械行业标准
JB/T3320.1
2000-04-24
佤鱻极懂
2000-10-01小
JB/T3320.12000

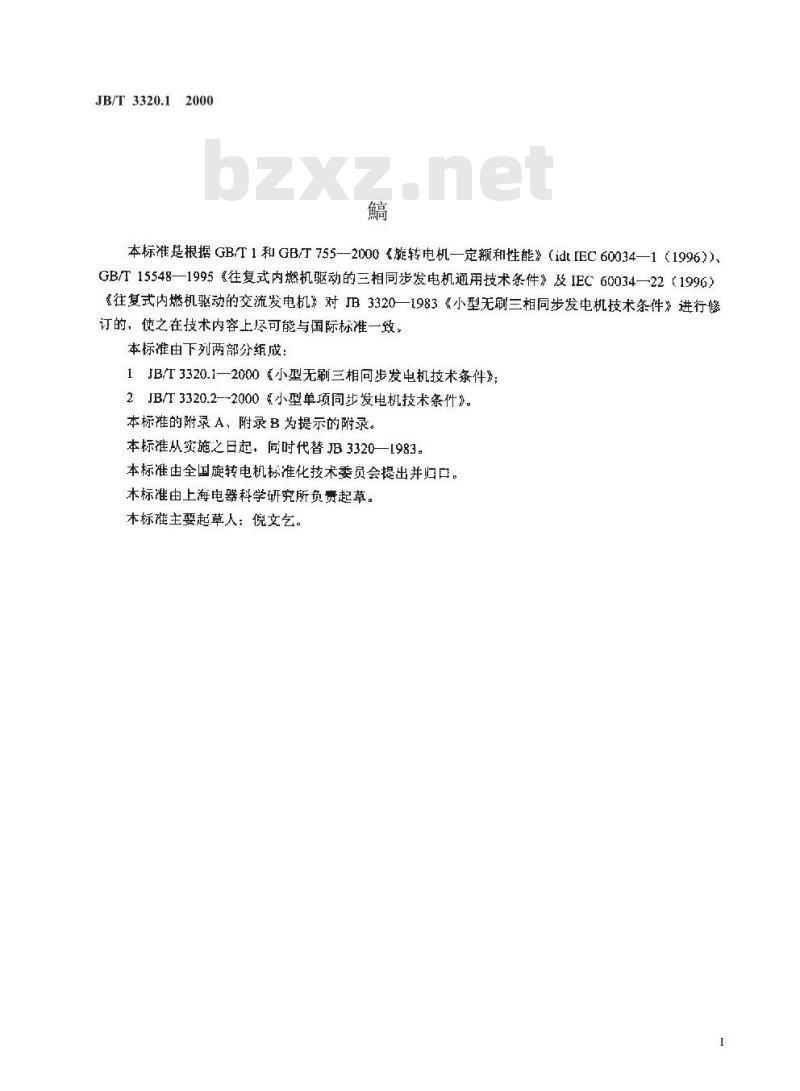

本标准是根据GB/T1和GBT755—2000《旋转电机—定额和性能》（idtEC60034—1（1996））GB/T15548—1995《往复式内燃机驱动的三相同步发电机通用技术条件》及IEC60034—22（1996）《往复式内燃机驱动的交流发电机\对JB3320一1983《小型无刷三相同步发电机技术条件》进行修订的，使之在技术内容上尽可能与国际标准一致，本标准由下列两部分组成：
1JB/T3320.1—2000《小型无刷三相同步发电机技术条件》2JB/T3320.2--2000小型单项同步发电机技术条件》。本标准的附录A、附录B为提示的附录。本标准从实施之日起，向时代替JB3320—[983。本标准由全国旋转电机标准化技术委员会提出并归口。本标准由上海电器科学研究所负责起草。本标准主要起草人：倪文。
鸡颊馨魁佤艺鑫
艺瘦绝网
JB/T3320.12000
JB33201983

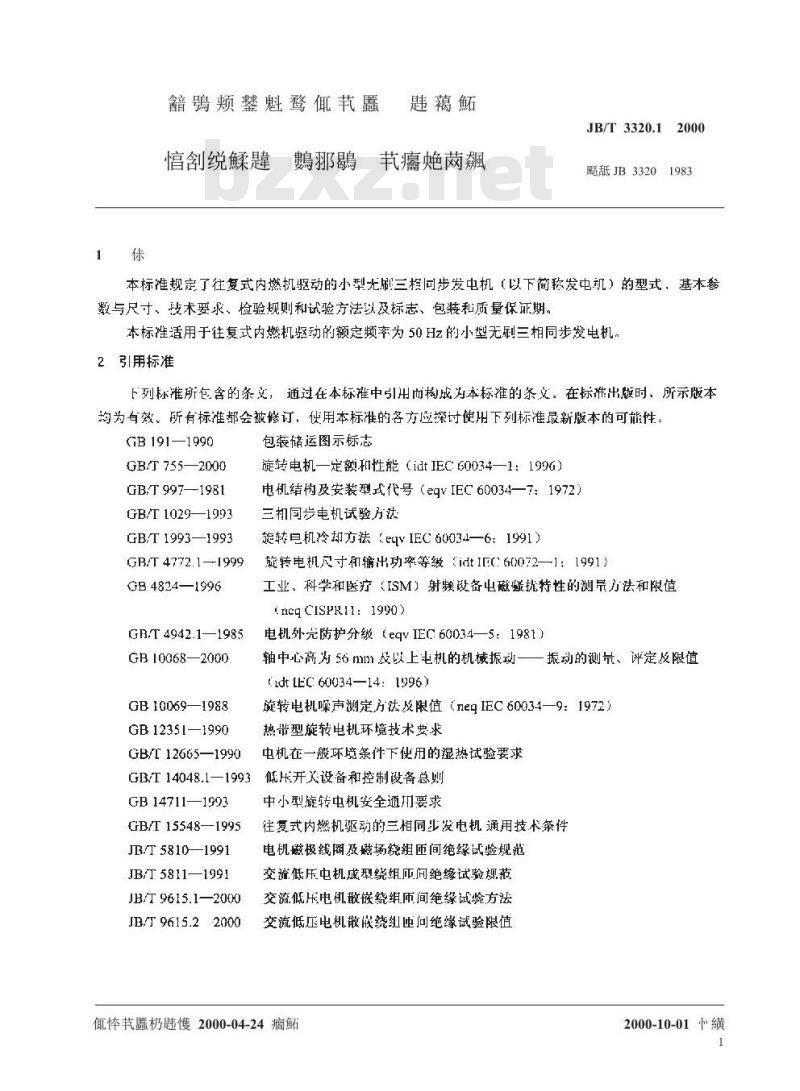

本标准规定了往复式内燃机驱动的小型光刷三问步发电机（以下简称发电机）的型式，基本参数与尺寸、技术要求、检验规则和试验方法以及标志、包装和质量保证期。本标准适用于往复式内燃机驱动的额定频率为50Hz的小型无刷三相同步发电机，2引用标准
下列标准所包含的条文，通过在本标难中引用而构成为本标推的条义，在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 1911990
GB/T 755—2000
GB/T 997-1981
GB/T1029—1993
GB/T 1993—1993
GB/T 4772.1 1999
GB 4824—1996
GRT 4942.1—1985
GB 10068—2000
GB 10069—1988
GB 1235[—1990
GB/T 12665—1990
包装储运图示标志
旋转电机—定额和性能（idtEC:60034—1：199G）电机结构及安装型式代号（e9YIEC60034—71972）三机同步电机试验方法
旋转且机冷却方法（eqvIEC60034—61991）旋转电机尺寸和输出功率等级电机外壳防护分级（eqvIEC60034—5：1981）轴中心高为56m11及以上电机的机械振动一一振动的测量、评定及限值(idt [EC 60034—14: 1996]
旋转电机噪声测定方法及限值（negIEC60034—9：1972）热带型旋转电机环境技术要求
机在一般坏境条件下使用的湿热试验要求3低压开关设备和控制设备总则
GB/T 14048.1—1993
GB 14711—1993
GB/T15548-—1995
JR/T 58101991
JB/T 5811—1991
JB/T 9615.1—2000
JB/T 9615.22000
中小型旋转中机安全通切要求
往复式内燃机驱动的三相同业发电机通用技术件电机磁极线圈及戴场究组匝间绝缘试验现范交流低压机成型缆组匝问绝缘试验规范交流低压电机散嵌绕组师间绝缘试验方法交流低压电机散嵌绕纠也问绝缘试验限值佤极慢2000-04-24瘤
2000-10-01小

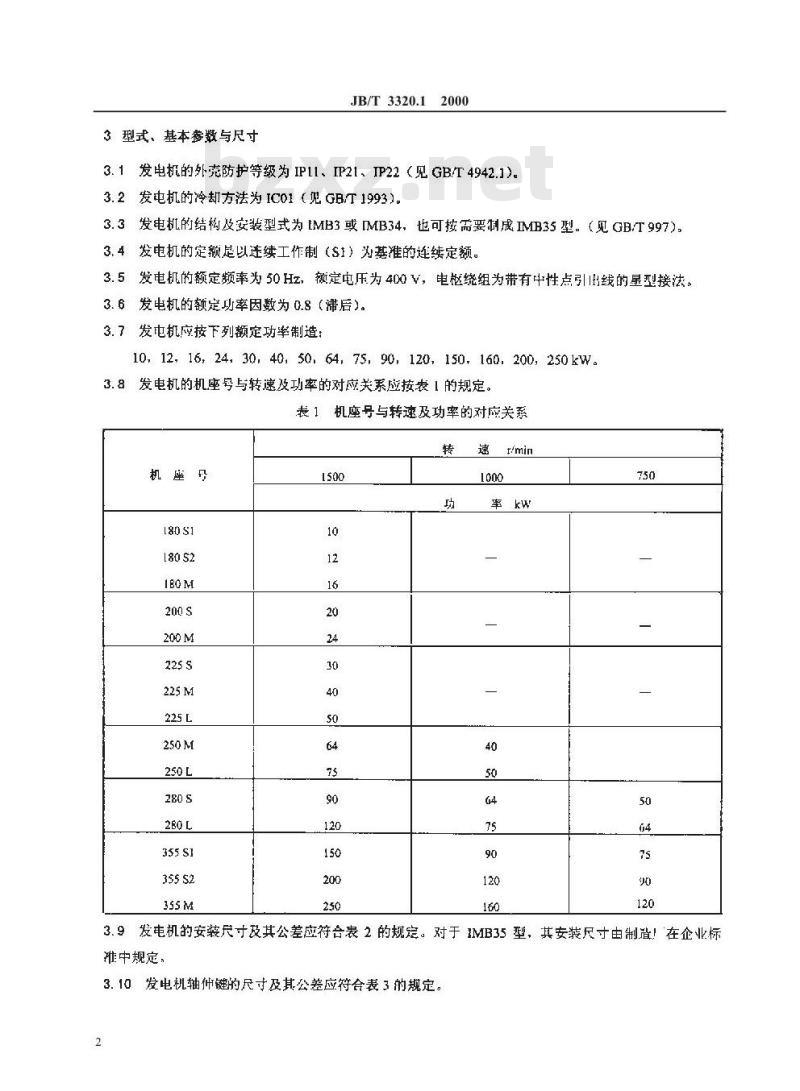

3型式、基本参数与尺寸
JB/T3320.12000
3.1发电机的外壳防护等级为IP11、IP21、IP22（见GB/T4942.1)。3.2发电机的冷却方法为IC01（见GB/T1993）。3.3发电机的结构及安装型式为MB3或MB34，也可按需要制成IMB35型。（见GB/T997)，3.4发电机的定额定以连续工作制（S1）为基准的连续定额。3.5发电机的额定频率为50Hz，额定电压为400V，电枢绕组为带有中性点引If线的星型接法。3.6发电机的额定功率因数为0.8（滞后）。3.7发电机应按下列额定功率制造：10,12，16，24.30,40,50,64,75,90,120,150.160.200,250kw。3.8发电机的机座号与转速及功率的对应关系应按表！的规定。表 1机座号与转速及功率的对应关系转
机座号
180 S2
355 $2
速rimin

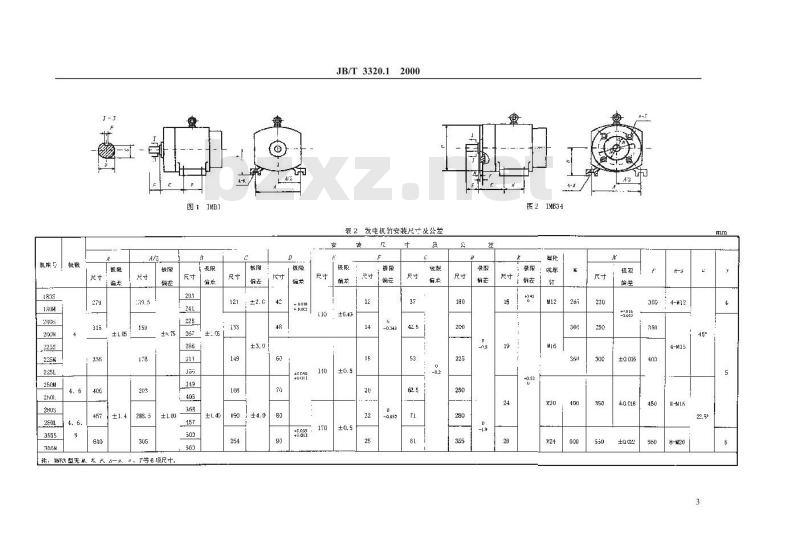

3.9发电机的安装尺寸及其公差应符合表2的规定。对于IMB35型，其安装尺寸由制查！在企业标滩中规定，
3.10发电机轴伸键的尺寸及其公差应符合表3的规定。2
机座号被敛
225折
注: TBR3 型无 K、 N、H、5一 9、A/
下等项尺计
图1 INB3
121: ±2. G
190 ±4.0
JB/T3320.1
表 2 发中机的安装尺寸及公差凌
图2834
±aC16
3cG 4-W12
轴伸直径
JB/T3320.12000
发电机轴伸键的尺寸及公差
轴伸长度一半处的径向圆跳动应不大于表4的规定。表4发电机轴伸径向圆跌动下载标准就来标准下载网
输伸径
径向國跳动限值
2凸缘止口对轴中心线的径向圆跳动和凸缘安装面对轴中心线端面圆跳动应不大于表5的规定。3.12
发电机凸缘止口径向圆跳动及凸缘安装面圆跳动表5
凸缘止口直径
径向和端面圆跳动限价
4技术要求
4.1发电机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.2在下列的海拔和环境空气温度条件下，发电机应能额定运行。4.2.1海拔不超过1000m。
4.2.2环境空气最高温度随季节而变化，应不超过40℃。4.2.3环境空气最低温度为一15℃，按需要可为一25℃或一40。mml
4.2.4运行地点最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃。证t如发电机指定在海拨超过1000m或环境空气温度高于或低于40℃的条件下使用时，应按GB/T755的规定：4.3按需要可制成在环境空气温度为50℃下带额定负载运行4b的发电机。发电机的性能除稳态电压调率外，其他因环境温度提高到50'℃时有影响的项目，可不按本标推考核。4.4发电机按需要可制成湿热带型，该型发电机除应符合本标准的要求外，还应符合GB12351的规定。
4.5发电机运行期间电压和频率变化按GB/T755的规定。4.6发电机在额定运行时，其效率（7）的保证值应符合表6的规定。效率的容差对额定功率为50kW及以下者为一0.15（1一n），对额定功率为50kw以上者为—0.10（1一n）。发电机效率用损耗分析法测定。4
JB/T3320.12000
表6发电机的效率指标
速r/nin
发电机的稳态电压调整率（5tu）分为1%及2.5%两种。发电机从空载到额定负载的所有负载4.7
电压应能保持在（1士，）U范围内。另有要求时，由用广和制造厂协议。稳急电压调整率按式（1）计算：Ur -U mm ×100%
式中：Lnar、Umn—负载在满载与空载之问变化时，发电机端中压（有效值）的最人值和最小值、按三平均值殿大值和最小值计算，V；UN
发电机的额定电压，V，
稳态电压调整率是在下列条件下确定的：a）负载功率从空载到额定负载，且三相电流平衡：b）运行状态从冷态到热态：
c）功率因数为0.8（滞后)：
d）原动机的转速变化率规定为5%（即空载时为105%额定转速，满裁时为额定转速）。如原动机的转速变化率小丁5%而另有规定时，则按规定的转速变化率；e）发电机的空载电压应接近额定电压，4. 8发电机的电压格定范围为 95%-105%额是电压。4.9发电机应能稳定开联运行。作联运行的各台发电机，其最大功率与最小功率之比应不超过3.在负载的总功率为并联运行电机总功率的20%~100%范围内时，各发电机实际承担的无功功率与按额定无功功率比例分配值之差，应不天十各台电机中最大额定无功功率的土10%及最小颖定无功功率的5
JB/T3320.12000
4.10发电机改其励磁系统在额定转速和接近额定电压状态下空载运行，突加60%额定电流，功率因数不超过0.4（滞后）的恒阻抗三相对称负载。稳定后再突卸此负载，发电机的瞬态电压调率及其电压变化后恢复并保持在（1±）·U,之内所需的时间（恢复吋间）应不大于表7的规定。表？稳态电压和瞬态电压特性
特性级别
稳态电压调率 ;tu
瞬态电压调整率
最大膜时电压降5-dgm
最大瞬时电压升高
恢复时间
注： AMP一由用户和制造协议。瞬态电压调整率按式（2）和（3）计算：中：Daninvax
×100%
窦卸负载后最人瞬叫出压峰值，按三相平均值计算，V：Odynurin
突加负裁后最小瞬时电压峰值，按三相平均值计算，V；U—额定电压的峰值，V。
4.11发电机应能保证一般用途的笼形三相异步电动机空载直接起动，电动机的同步转速为1500r/min，功率按表8的规定。表8起动异步电动机能力
发电机额定功事（P
40及以下
50, 64+ 75
90,120
150,160,200,250
被起动电动机的功率
4.12发电机的空载线电压波形正弦性崎变率应不超达5%。对300kVA以上的发电机其线电压的电话谐波因数（THF）应不超过5%：4.13发电机在空载额定电压时，加上相当丁25%额定功率的三相对称负载（功率因数为0.8带后），然后在其中任一相冉加25%额定相功率的电阻性负载，此时发电机线电压的最大值（或坡小值）与三相线电压平均值之差应不超过三相线电压平均值的5%。4.14发电机各绕组采用B级绝缘，当海拔和环境空气温度符合第4.2条规定时，各绕组的温升限值（电阻法）应不超过80K，隐极式发电机的励磁绕组的温升限值应不超过90K。轴承的弃许温度（温度计法）应不超过95℃。
如试验地点的海拨或坏境空气温度与第4.2条的规定不同时，温升限值应按GBT755的规定修正。6
JB/T3320.12000
4.15发电机在规定的环境空气最低温度下运行时，其稳态电压调整率应符合第4.7条的规定，塑料件、橡胶件金属件等均应无断裂现象。4.16发电机在温升试验后，应能立即过载10%运行1h而不发生损坏及有害变形4.17发电机在自励热状态下应能承受150%额定电流的偶然过电流，历时30s而不发生损坏及有害的变形，此时电压应尽可能接近额定值。4.18发电机在空载额定电压下运行而三相突然短路，此时短路电流的峰值应不超过额定自流峰值的15倍或有效值的21倍。短路电流峰查的容差为保证值的土30%。4.19发电机自励时应能减受三雅突然知路机械强度试验而下发生有害变形，试验后应能承受第4.23条所规定的耐电压试验。除非另有婉定，试验应在空载颖定电压下进行，短路应历时35。突然短路机械强度试验议在订货时用户明确提出要求时才进行、4.20当保护系统有要求时，在稳态短路情况下，带刷磁系统的发电机应能维持不少丁3倍领定电恼电流值，历时25。
4.21发电机在空载情况下应能承受1.2倍额定转速，历时2min，转了结构应不发4损环及有本的变形，发电机仅在有协议规定时才进行超速试验。4.22发电机各绕组的绝缘电阻在热状态时，应不低干由式（4）所求得的数值。R
式中：R——绕组的绝缘电阻，M2：U绕纽的标称电压，V
注：对于湿热带型发电机。各绕组的绝缘电阻应衍合GB12351的有关规定，（4)
4.23发电机各绕组应能承受历时1min的耐电压试验而不发生击穿，试验电压的顺率为50Hz.并尽可能为正弦波形，电压的有效值按表9的规定。表9耐电压试验
电机部分
发电机中枢练组及辅助练组对机壳发电机电枫练组对辅助练组
发电机励磁貌组及励磁装置中与磁绕组相连的部分对机亢；交流扇避机电枫练组对机壳
与电枢统组相连的发电机励威装受部分对机索及各相之问交疏励磁机励磁统组对机亢
注：半导体器件及电容器等不做此项试验试验电压（有值）
10+借额定电
10信额定励中压，最低为150
1000+2倍额定电压
1000+2惰励磁绕组电源电压，最低为1500
4.24发电机绕红应逊行也问绝缘冲击耐压试验。对教嵌绕组发电机匝间绝缘冲击试验电压峰值按JB/T9615.2的规定：成型绕纠发电机的也间绝缘试验冲击电压按JB/T5811的规定：发中机磁场绕组师间绝缘试验电压限值按JB/T5810的规定：4.25对右并网要求的发电机，其电磁骚扰限值按表10的规定。电磁骚扰
辐射骤扰
传导骚扰
频平范围
30--230
230--1000
0. 15 -- 0. 5
JB/T3320.12000
电磁强扰限值
30dB（μV）准峰值，在30m跑离处测量37dB（μV/r）截峰价t，在30m距离处测豆79 （μV)准峰
73CB（μV推峰值
)乎均值
4.26发电机在牢载时测得的振动速度有效查应不超过表11的规定。表11振动这度有效值限值
中心高m
动速度证/s
发电机在空截时测得的A计权声均率级的噪声值应不超过表12的规定。表12A计权声功率级噪声限值
声功率级A)
4.28无另外规定时，从轴伸端视之，发出机的旋转力向为顺时针力向，此时山线端标志字母顺序应与端中压相序相符。
4.29发电机应有可靠的接地装置，准标以GB14711规定的接地符号或图形标志，接地装置的设计8
JB/T3320.12000
应满足GB/T755的规定，采用接地螺栓接地时，接地螺栓最小直径应符合GB14711的规定，并应考虑有足够的机械强度。接地螺栓应能抗电腐蚀，且是电的良导体。若用黑色金属，则应电镀或用其他有效措施锈蚀，
4.30接线盒内的电气间隙利电距离的最小值应符合(GB14711的定。其测量方法和要求按GBT 14048.1 的规定。
4.31应考虑发电机与内燃机成红后可能彤响轴系扭振的诸因素。需要时，发电机制造应向内燃机制造厂提供发电机转子尺寸及转动惯量等态数，由内燃机制造」进行核算确定。5检验观则和试验方法
5.1每台发电机须经检验合格后才能出厂，并应附有产品扮验合格证5.2每台发电机应经这检查试验、检查试验项目包括：a）机械检查（按本标准第5.5、5.6条的烦定)：b）各独立电气川路对机壳及其和互问绝缘电阻的测定（检查试验时可测量冷余绝缘电阻，但应保证热念绝缘电阻不低丁本标准第4.22条的规定）：c）绕纠在实际冷却状态下直流中阻的测定：d）以励磁机励磁流为横坐标，发电机空裁电压为纵坐标的空载特性的测定：心）以励磁机励磁电流为横标，发电机短路电流为纵坐标的短路特性的测定：)冷态稳态电压调整率的测定：
）冷态空载电压整定范围的检查；hl发电机机序的检查；
）超速试验（检查试验仅对有协议规定时进行）：j）匝问冲击耐电压试验：
k)耐电压试验。
5.3凡遇下列情况之一者，必须进行型式试验：a）新产品试制完成时
5）当设计或工艺上的变更，足以引起某些特性和参数发生变化时：c）当检查试验结果和以前进行的型式试验结果发生不可容许的偏差时：d）成批生产的发中机周期检查：一般每二年抽试一次。型式试每饮至少二台。在试龄中如有一项不合格，则应从同一批发中机中另的加倍的数量对该项重试。如仍有不合格时则该批发电机必须对该项进行台试验。5.4发电机的型式试验项目以下：a）检查试验的全部项日；
b）励磁机空载特性的测定
c）励磁机短路特性的测定：
d）发电机他励时，空裁特性的测定：e)发电机他励时，三稳态短路特性的测定：』线电压波形正弦性畸变率的测定：9
JB/T3320.12000
g）电话谐波因数（THF）的测定（仅对300kVA及以上的发电机）；h）温升试验及热态绝缘电阻的测定：i] 过载试验;
i）冷态、热态，空载及满载电压整定范需的检查：k）效率的测定：
1）突然短路电流试验：
m）突然短路机械强度试验（在用户提山要求时及新产品试制完成时进行)；口）发电机在不对称负载工时，电压偏差程度的测定：0）稳态电压调整率的测定：
P)瞬态电压调整率及恢复时问的测定；q)短时过电流试验：
t）湿热试验；
8）振动的测定：
t)噪声的测定：
u）电磁骚扰测定：
Y高温试验：
w）低温试验：
x）短路电流维持能力的测定：
y）并联运行试验
注：b、c、d。c、项仪在新产品试制完成进行。U、、w、x、y项仪对有要求者、在新产品试制完成川进行。5.5发出机的机械检查项H包括：a）轴承检查：
发电机运机时，轴承应平愁轻快，无停滞现象，声音均勾和滑而死有害的杂音：b)外观检歪：
检查发电机的装配是否完整正确，发电机表面油漆应干爆完整，无污损、碰坏、裂痕等现象；c）安装尺寸及键的尺寸检查：
安装尺寸应符合本标准第3.9条的规定：键的尺寸应符合本标准第3.10条的规定：d)径向跳动检查：
径向跳动应符合本标准第3.11和3.12条的规定。5.6本标准第5.5条的和b项应每台检查，第5.5条的e、d两项可以进行抽查，抽查的数量为每批产量的5%，仁不少于2台。在检查中发现有不合格时，应从同一批发电机中抽取上述双倦数量的样品再行检查，如仍有不合格时，则该批发电机必须每台检查。5. 7 本标准第 s.2 条第 d、e、f、g项及第 5.4 条 b、c、i、j、k、1、m、n、0、v、w、x、y项的试验方法按本标准附录 A 规定的方法进行。5.8本标准第5.2条第b、c、h，i、k项及第5.4条篇d、e、f、h、g项的试验方法按GB/T1029的规定进行。但对第5.2条b、k项在试验前必须将品闸管、硅流器、电容器以及触发装置可靠短接以免损环。对第5.4条f项如用品闸管励磁时必须测试接有品闸管的一相，10
