【机械行业标准(JB)】 小型单相同步发电机技术条件

中华人民共和国机械行业标准
JB/T3320.2
2000-04-24
2000-10-01小
佤鱻极懂
JB/T3320.22000

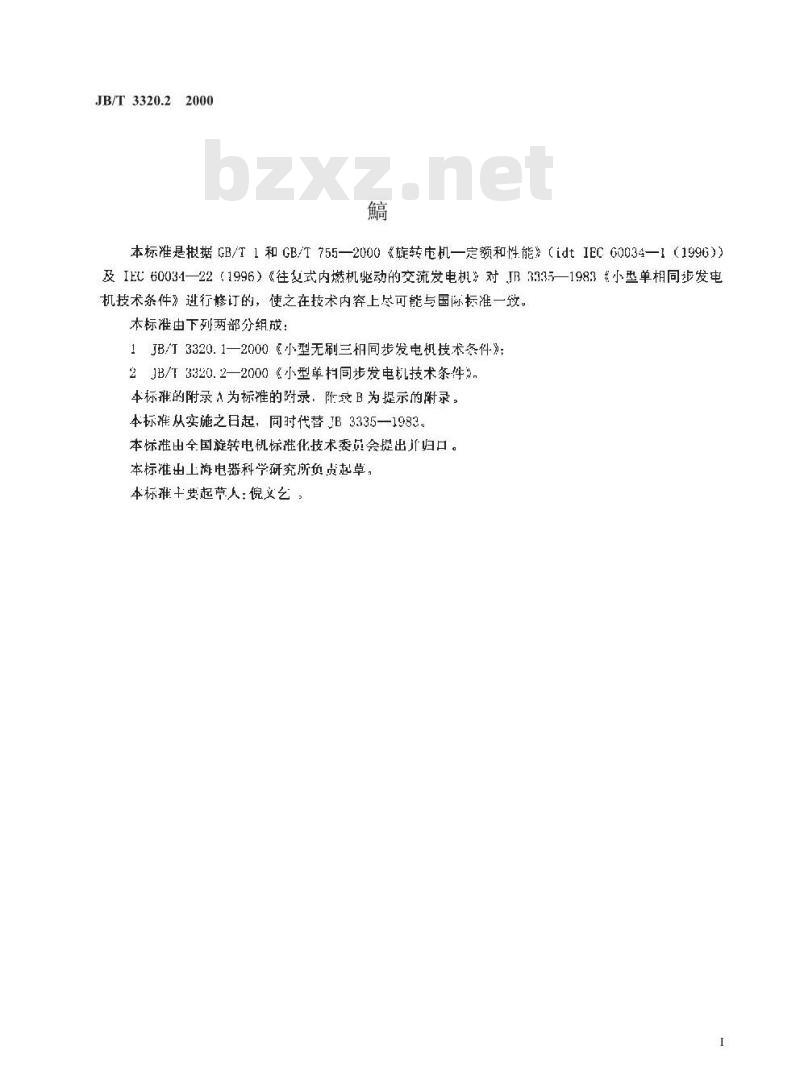

本标准是根据GB/T1和GB/T755—2000《旋转电机—定额和能（idtIEC60034—1（1996））及IE60031-22（1996）《往复式内燃机驱动的交流发电机\对JR3335—1983小型单相同步发电机技术条件》行修订的，使之在技术内穿上尽可能与国际标准一致。本标准由下列两部分组放：
1JB/3320.1—2000≤小型无刷三相同步发电机技术条件》；2JB/T3320.2—2000《小型单档同步发电机技术条件”，本标雅的附录1为标准的附录，附录B为提示的附录。本标准从实施之日起，同时代替JB3335一1983本标雅出全国旋转电机标雅化技术委员会提出Ⅱ归口。本标准出上海电器科学研究所负责起草，本标雅十要起草人：倪文艺
鸡颊馨魁佤艺鑫
艺療艷网
JB/T3320.22000
JB33351983
本标准规定了往双式内燃机驱动的小型单扫同步发电机（以下简称发电机）的型式，基本参数与尺寸、技术要求、检验规则和试验方法以及标志、包装和质量保证期。本标准适用丁往复式内燃机驱动的额定频率为50Hz的小型单相同步发电机。各系列发自机凡有本标准未规定的附加要求，或在木标准的某些条款上有特殊要求时，应在企业标中作补充规定。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标推都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990
GB755—2009
GB/T 997—1981
CB/T 1993—1993
GB/T 4772.1—1999
GH 4824—1996
GB/T 4942. 1—1985
GB 10068—2000
GB 10069—1988
GB 12351—1990
GB/T 12665—-1990
GB/T14048.1—1993
GB/T 14481—1993
GB 14711-1993
JB/T5810—1991
JB/T 9615.1—2000
JR/T 9615.2—2000
包装诺运图示标志
旋转电机—定额和性能（id1EC60034—1：1996）电机结构及安装型式代号（eqv【FC60031—7：1972）旋转电机冷却方法（egVIEC60034—6：1991）旋转电机尺寸和输出功率等级（idtIEC60072—1：1991）工业、科学和医疗（ISM）射频设备电磁骚犹持性的测量方法和限值(neqCISPR1l:1990)
电机外壳防护分级（ecIEC60034—5：1981）轴它心高为56及以上电机的机械振动振动的测量、评定及限值（idtIEC60034—14：1996）旋转电机噪声测定方法及限值（neqIEc60034—9：1972）热带型旋转电机环境技术要求
电机在一般环境条件下使川的湿热试验要求低压开关设备和控制设备总则
单相同步电机试验方法
中小型旋转电机安全用要求
电机磁极线圈及磁场绕纽匝间绝缘试验规范交流低压电机散嵌绕组间绝缘试验方法交流低压电机散嵌绕组匝间绝缘试验限值佤极慢2000-04-24瘤
2000-10-01小缆

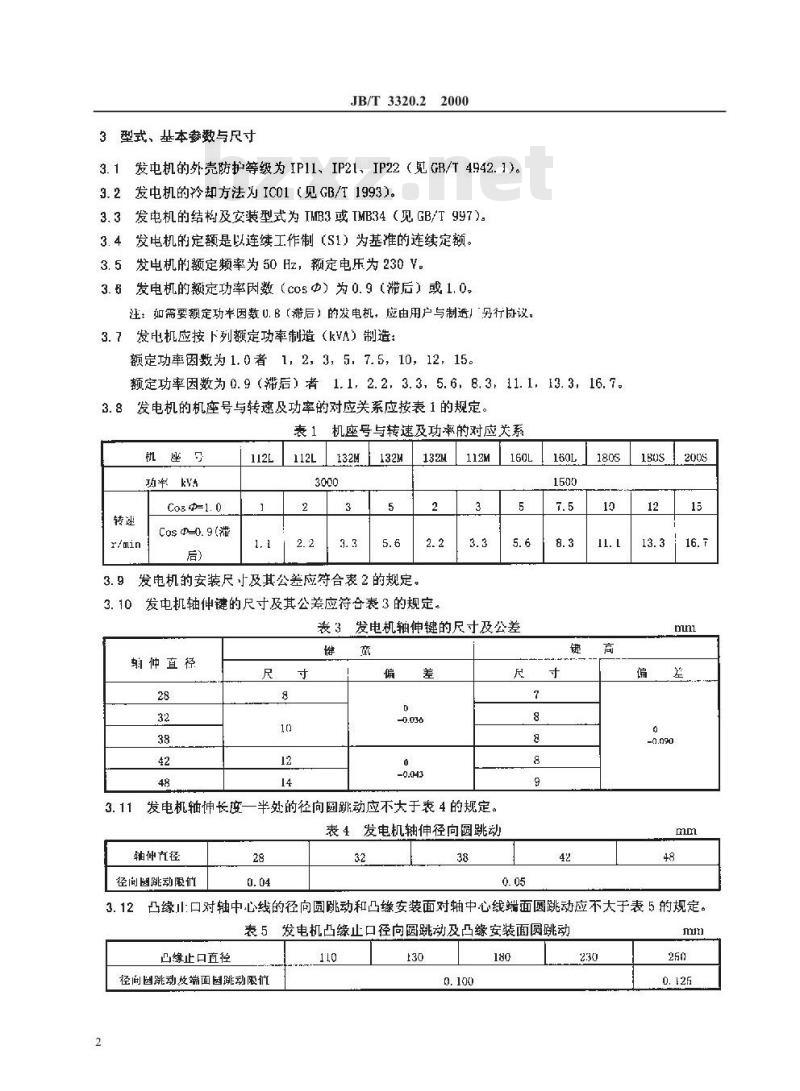

3型式、基本参数与尺寸
JB/T3320.22000
3.1发电机的外壳防护等级为IP11、IP21、IP22（见GR/T4942.1）。3.2发电机的冷却方法为IC01（见GB/T1993）。3.3发电机的结构及安装型式为IMB3或TMB34（见GB/T997)。3.4发电机的定额是以连续工作制（S1）为基准的连续定额，3.5发电机的额定频率为50Hz，额定电压为230V。3.6发电机的额定功率因数（cosΦ）为0.9（滞后）或1.0。注：如需要额定功率因数U.B（滞后）的发电机，应由用产与制造」另行协议。3.7发电机应按下列额定功率制造（kVA）制造：额定功率因数为1.0者1，2，3，5，7.5，10，12，15。额定功率因数为0.9（滞后）者1.1，2.2，3.3，5.6，8.3，11.1，13.3，16.7。发电机的机座号与转速及功率的对应关系应按表1的规定，3.8
表1机座号与转速及功率的对应关系机座号下载标准就来标准下载网
功率kVA
Co p=1. 0
Cos P-0. 9(
发电机的安装尺小及其公差应符合表2的规定。2
发屯机轴伸键的尺寸及其公差应符合表3的规定。112
表3发电机轴伸键的尺寸及公差
辑仲直径
发电机轴伸长度一半处的径向因跳动应不大于表4的规定。表4发电机轴伸径向圆跳动
轴仲直径
径间圜跳动限们
160L180S
3.12凸缘山：口对轴中心线的径向圆跳动和凸缘安装面对轴中心线端面圆跳动应不大于表5的规定。表5发电机凸缘止口径向圆跳动及凸缘安装面圆跳动口缘止口直径
径间园跳动校端面因跳动限位
265门
机座号
终11MB3
JB/T3320.22000

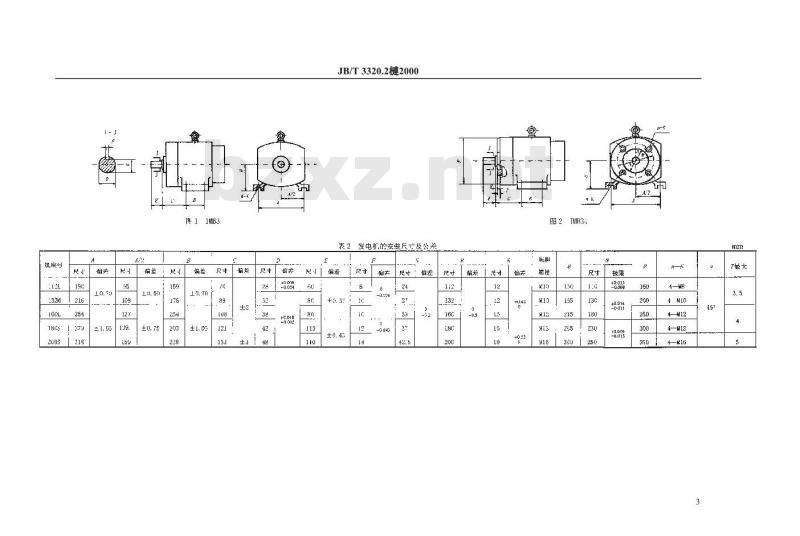

表 2发机的安装尺亡及公差
图2TMB3
4—H12
—K1G
4技术要求
JB/T3320.22000
4.1发电机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.2发电机在下列的海拔和环境空气温度条件下应能额定运行。4.2.1海拨不超过1000。
4.2.2环境空气最高温度随季节而变化，应不超过40亡。4.2.3环境空气最低温度为—15亡。4.2.4运行地点最湿月月乎均最高相对湿度为90%，同时该月月平均最低温度不高于25°℃。注
1妞发电机指定在海接超过100可或环境穿气温度高于或低于40℃的案性下使用时，应技B/了的规定2如发电机指定在环境空气温度低于一15它或其他特殊环境下使用时，应由用户与制造厂另行协议，4.3发电机按需要可制成湿热带型，该型发电机除应符合本标准的要求外，还应符合GB12351的规定。
发电机运行期间电压和频率变化按GB755的规定。4.4
4.5发电机在频定运行时，其效率（）的保证值应符合表6的规定。效率的容差为一0.15（1一7)。表6发电机的效率指标
Cns Φ=1. 们
Cos d-0. 9
(游庄)
功率kYA
效率%
功率KYA
注：效率用直接法确定（冷加空气冯度应换算到25℃）。3
4.6发电机的稳态电压调整率（6.）分为五类。各类的限值应符合表7的规定。但第V类应尽可能不采用。
稳态中压调整率的限值
稳态电出调整率类别
愁态电压调整 %
发电机从空载到额定负载的所有负载，电压应能保持在（1士5stu）·%范固内。稳态电压调整率按式（1）计算：Uax -Umin
式中：a、一负载在满载与空载之间变化时，发电机端中压（有效值）的最人值和最小值，V，——发电机的额定电压，V。
艳态电压调整率是在下列条件下确定的a）负载功率从空载到额定负载，且功率因数为额定值；b）原动机的稳态调速率规定为5%（即空载时为105%额定转速，满载时为额定转速）如原动机的稳态调速率小于5%而另有规定时：则按规定的稳态调速率确定之；c）发电机稳态电压调整率仅考核额定电压时的电压调整率：d）考核&tu时不包括冷态到热态的电压变化，考核热态电压调整率时允许重新整定电压。4.了发电机的空裁整定电压按同的励磁方式规定如下。4.7.1对可控励磁方式的发电机，空载出压整定范围为95%-~105%额定电压。4
JB/T3320.22000
4.7.2对不可控励磁方式的发电机，空载电压整定范国不作规定，如用户有要求时可与制造厂另行协议。
4.8发克机在额定功率时从冷态到热态的电压变化，对I、I类电压调整率的发电机应不大于士2%额定电压，对Ⅲ、IV类电压调整率的发电机应不大于土5%额定电压，对V类电压调整率的发电机应不大于±7 %额定电压。
4.9发电机的电压波形正弦性琦变率应不超过如下数值额定功率在10kYA及以上者10%
额定功率在 10 kVA 以下者
4.10发电机的绕组采用E级或B级绝缘，当海我和环境空气温度符合第4.2条规定时，绕维的漏升限值应不超过表8的规定。轴承的容诈温度（温度计法）应不超过95℃。集电环，电刷或电刷机构的温度应不致于损坏其本身或任何与其相邻部件的绝缘。表8绕组温升限值
电机绕纽
除项2外的各绕组
隐极转子励磁绕组
毛萨法
如试验地点的海拔或环境空气温度与第4.2条的规定不同时，温升限值应按GB/T755的规定修正，4.11发电机在规定的环境空气最低温度下运行时，其电压调整率应符合第4.6条的规定，塑料件、橡胶件和金属件等均应无断裂现象。4.12发电机在空载下应能承受1.2倍额定转速，历时2in，转子的结构应不发生损坏及有害变形。发电机仪在有协议规定时才进行超速试验。4.13发电机各绕纽的绝缘电阻在热状态时，应不低于由式（2）所求得的数值。U
-绕组的绝缘电阻，M2：
式中： —
li—绕组的标称电压，V。
注：对湿热带型发电，各组的绝缘电阻应符合GB12351的有关规定。(2)
4.14发电机各绕组应能承受为时1min的耐电压试验而不发生击穿。试验电压的频率为5CHz、并尽可能为正弦波形，电压的有效值按表9的规定。表9 耐电压试验
电机部分
发电机电板绕纽及辅助绕组对机壳发电机电枢绕组对辅助绕组
发电机励磷绕组及励磁装胃中（或交流励磁机中）与励磁绕组相连的部分对机亮及其他绕之间
与电枢绕组或辅动绕组相逆的励磁装置部分（或交流励磁机的磁场统！组》对机亮及其他绕组之间
白动电开调节器，半导体器件及电容器等不作此现试验。1
Ⅱ为各绕组的额定工作电压：
试验电压（有效值）
[000+2最低为1500
[000+2U最低为1500
10倍额定励避电下最低为1500
1000+26最低为150
JB/T3320.22000
4.15发电机绕组应进行匝间绝缘冲击耐压试验。对散嵌绕组发电机压间绝缘冲击试验电压峰值按JB/T9615.2的规定：发电机磁场绕组匝间绝缘试验电压限值按JB/T5810的规定，4.16发电机自励时应能承受突然短路机械强度试验而不发生损坏及有害变形，试验后应能承受第4.11条规定的耐中压试验。除作另有规定外，试验应在空载额定电压下进行，短路历时3S.突然短路机械强度试验仅在订货时用户明确提出要求时才进行。4.17发电机在口励热状态卜应能承受150%额定电流，历时305而不发生损坏及有害变形，此时电压应尽可能接近额定值
4.18发电机在温升试验后，应能立即过载10%运行1h而不发生损坏及有害变形。4.19效电磁骚扰有要求的发电机，其限值应不人丁表10的规定。表10电磁强扰限值
电磁驱扰
辐射扰
转导盈扰
巅率范围IHz
30-230
230--1000
C. 15 ~-0. 5
30 dB（μV/m），在30距离处测量3了 B（ V/）， 在30 距离处测量79 dB(μ)准坏值
3H（推值
4.20发电机在空载时测得的振动速度有效值应不超过表11的规定。表11振动速度有效值限值
中心亮m
坂动速度有效值mn/s
66（）平均侦
60dB（）平均值
往：对不能作电动机运行的发电机，充许以粘校动平衡来保证，动平衡要求按本标准附录A的规定。发电机在空载时测得的A计权声功率级的噪声值应不超过表12的规定。4.21
表12A计权声功率缀噪声限值
转速fimin
功率kVA
山功率d（A）
4.22发电机的施转方向由传动端视之为顺时针方向，也可以制成双向旋转，3000
4.23发电机应有可靠的接地装置，并标以G14711规定的接地符号或图形标志，接地装置的设计应满足GB/755的规定。采用接螺栓按地时，接地螺栓最小直径应符合GB14711的规定，并应考虑有足够的机械强度。接地螺栓应能抗中腐蚀，且是出的良导体。若用黑色金属，则应电镀或用其他有效措施防蚀。
4.24接线盒内的电气问隙和爬电距离的最小值应符合CB14711的规定：其测量方法和要求按6
GB/ 14048.1的规定。
JB/T3320.22000
4.25应考虑发电机与内燃机成后可能影响辅系扭振的诸凶紊：需要时：发电机制造厂应向内燃机制造厂提供发电机转子尺寸及转动惯量等参数，由内燃机制造厂进行核算确定，5检验规则和试验方法
5.1每台发电机须经检验合格后才能i厂，并应附有产品检验合格证。5.2每台发电机应经过检查试验，检查试验项旧包括：1）机裁检本（按本标准第5.5、5.6条的规定）h）各独立电路对机壳及其相互间绝缘电阻的测定（检查试验时可测量冷态绝缘电阻，但应保证热态绝缘电阻不低于本标准第 4.13 条的规定);：绕组在实标冷却状态下直流电阻的测定：d）冷态稳态电压调整率的测定：e）冷态空载电压整定范围的捡查；I）超速试验（检奇试验仅在协议规定时进行)：g）匝问冲击耐电压试验：
h）耐电压试验。
5.3凡遇下列情况之一者，必须逆行型式试验：a）新产品试制完成时；
b）发电机设计或工艺上的变更足以引起某些特性和参数发牛变化时；c）当捡查试验结果和以前逃行的型式试验结果发生不可容许的偏差时：d）成批生产的发电机周期检查，一般每二年扯试一次。型式试验每次至少二台。在试验亡如有一项不合格，则应从同一批发电机中另抽加倍的数量对该项重试，如仍有不合格时，则该批发电机必须对该项逊行逐台试验，54、发中机的型式试验项H包括
H）检查试验的全部项目：
b）中压波形正弦性畸变率的測定：心）温升试验及热态绝缘阻的测定d）过载试验；
e）热态空载电压整定范围的检查：f）冷热态电压变化的测定：
g）效率的测定：
）噪声的测定：
i）振动的测定：
j）热态下稳态电压调整率的测定：k）突然短路机械强度试验（在川户提山要求时及新产品试制完成时进行）：1）短时过电流试验：
m）湿热试验：
JB/T3320.22000
n电磁扰测定（仅对有此项要求的发电机)：0）发电机他励时空载特性的测定：D）发电机他励时稳态短路特性的测定。注：对无刷发电机，，户项仪在新产品试制完成时以及当设计或工艺上的变更足以引起其些特性和参数发生变化时进行：
5.5发电机的机械检查项目包括
a）轴承检查：发机运行时，轴承应平稳轻快，无停滞现象，声音均匀和谐而无有害的杂音：b）外观检脊：发电机的装配是否完整正确，发机表面池漆应干媒完帮，无污溃、碰坏，裂痕等现象
安装尺寸、外形尺及键的尺寸扮查：安装尺寸应符合本标准第3.9条的规定，键的尺寸应符合本标准第3.10条的规定，外形尺寸应符合图样的规定；d）径向跳动检查：径向跳动应符合本标雅第3、11租13.12条的规定。5. 6本标难第5.5条的a和b项应每台检查，第5. 5条的c和d项可以进行抽查，抽查的数量为每批产量的5，们不少丁2台。在检查中发现有不合格时，应从同一批发电中抽取上述双倍数量的样品再行检查，如仍有不合格时，则该批发电机必纹每台检查。5.7本标准第5.2条第b、c、e、f、h项和第5.1条的b、c、d、é、f、k、1、0、P项的试验方法按GB/T 14481进行
对第5.2条的b、h项，在试验前必须将可控硅，硅整流器及触发装置等可靠短接以免损坏。对无刷发电机的转了绕组，上项允许在半成品上进行。对第。4条的：项的温升试验应在额定频卒，额定功率和额定功率因数下进行5.8本标准第5.4条g项的效率测定采川直接法。发电机在额定频率，额定功率和额定功卒因数下运行，当各部分温度基本上已达到稳定以后，测定发电机输人功率（P）、输出功率（F）、各绕纽热态电阻（居）和电流（）以及冷却空气温度（t。）。将各绕组的I′,R,损耗按式（3）换算到冷却空气温度为25℃时的数值。Z(f'R: =2
式中： e;—各绕组的温升值、K，235 +A6, + 25
235+40,+t
换节到冷却牢气温度为25℃时的发虫机效率（）按式（4）计算=
×100%
式中：P'一一换算后的发电机输人功率，按式（5）计算：P'=P+z(PR)含5-E(FR) -
注：刘无刷发电机，如效率测定时的冷知率气温度为20--30℃，效率允许不唤算，5.9不标准第5.2条d项和第5.4条1项的稳态电压调整率的测定发电机稳态电压谢整率的测定应在额定功率因数情况下进行。(3)
试验前发电机为空截，调整转迷及空载电压，使转速为规定值：使电压在电压调整率范围内。对不可控励磁方式的发电机，允许在测定前先将负载及功率内数调整至额定值：而后将负裁逐渐减少至8
JB/T3320.22000
零，再重新整定中压。在试验过程中，电压整定装置应固定不变。当功率因数为0.9（滞后）或1.0测定稳态电压调整率时，应保持功率因数不变，将负载从零逐渐增加到额定功率，再从额定功率逐淘减少到零，测量各点电压，此时转速应根据却定的稳态调速率按负载功率成线性变化调。在型式试验时，逐点的负载变化约为25%额定功率，在检查试验时，测量点数可酌悄喊少。
测定热态电压调整率时，允许重新整定空电压，5.10本标准第5.1条第h项按GB10069的规定进行。5.11本标难第5.4条第i项接GB10068的规定进行。当控制箱处在规定的测点位置时，测点的配暨按本标难附录B的规定。5.12本示准第5.4条第m项按GFi/T12665的规定进行。5.13本标准第5.4条第n项按GB4824的规定进行。5.14本标准第5.5条第c项的安装尺寸及公差的检查按GB/T4772.1的规定迹行5.15发电机外壳防护等级的试验可在产品结构定型时进行。外壳防护等级的试验方法按GD/T4942.1的规定进行：
5.16本标推第5.2条项按IB/T 5810或JB/T 9615.1的规定进行，6标志，包装和质量保证期
6.1铭牌材料及铭牌上数据的刻划方法应保证其字迹在发电机整个使用期内不易磨灭。6.2铭牌应牢固地固定在发电机机座的明显位置。应标明的项目如下：a）制造广名；
h）发电机名称（单相向步发电机)：c）发电机型号；
d）额定功率；
e）额定电压：
）额定电流;
g）额定功率因数：
h）额定频率：
1）额定转速：
J）额定励磁电压或励磁机额定励磁电压：k）额定励磁中流或励磁机额定励磁电流：注：对逆序磁场励磁方式发电机不用标明j、k项：1）绝缘等级：
m）制造厂出品编号、出品年月
n）重量：
0）外壳防等级（允许另作铬牌）：）标准编号
6.3发中机主绕组、辅助绕组和励磁绕组等的出线端应用标号标明，接线板上均应有机应的标志，开9
JB/T3320.22000
保证其字速在发电机整个使用时期内不易磨灭。其标志按表13规定，其他绕组的标志及励磁装置部分的标志，在制造厂有关文中自行规定表13出线端子标志
绕组名称
定子主绕组
定子辅助绕组
励磁绕组
出线端杯志
发电机应设置接线标志图：其线端标志应与接线端子一致，接线标志图必须可靠固定，6.4发电机节轨伸平键须绑扎在轮上，缺停及平键表面应如防锈及保护措施。凸缘式发电机并须在凸缘的加工面上加防诱及保护措施，6.5发自机的包装应能保证在正驾的储运条件下，不致因包装不善而导致受潮与损坏。6.6包装箱外障的文字和标志应清楚整齐，内容如下：a发货站及制造厂名称：
h）货站及收货单位名称：
c）发电机型号和出品编号：
d）发电机的净重及连同包装箱的毛单：e）包装箱尺寸：
I）在包装箱外的适当位置应标有“小心轻放”、“怕湿”等字样，其图形应符合GH191的规定。6.7使用维护说明书、线路原理图、产品合格证及备件应随同每台发电机供给用户。6.8发电机的备件包括：
a）电刷一台分（有刷发电机)：5）刷握1/4台分，但至少为一件（有刷发电机)：）动滋装置部分的备件按制造厂有关文件现定，6.9在用户按照制造厂的使用维护说明书的规定，正确池使用与存放发电机的情况下，制造厂应保证发电机在使用的一年内，但自制造厂起运的日期不超过二年的时间内能衰好地运行。如在此规定时间内发电机因制造质量不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理或更换零件或发电机。
