【机械行业标准(JB)】 信号继电器

ICS29.120.70
2002-07-16
JB/T3322-
—2002
JB/T3322
2002-12-01
JB/T3322—2002

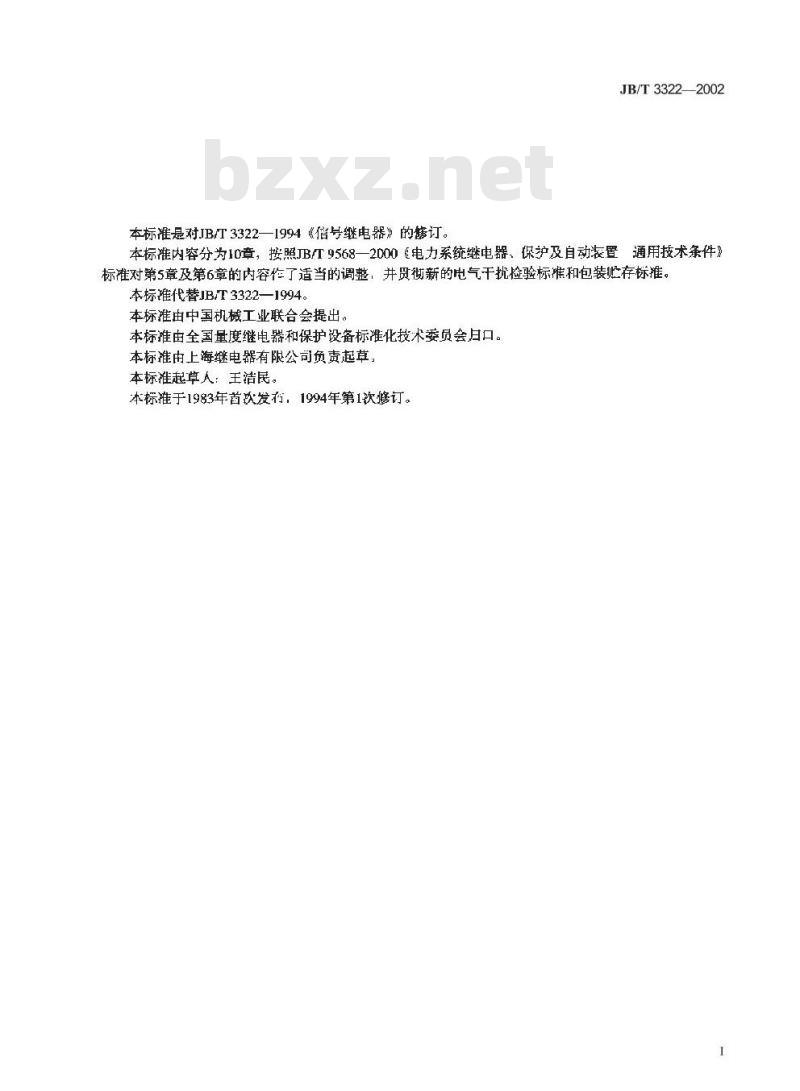

本标准是对JBT3322—1994《信号继电器》的订。本标准内容分为10章，按照JB/T9568一2000电力系统继电器、保护及自动表置通用技术条件》标准对第5章及第6章的内容作了适当的调整，并员彻新的电气干扰检验标准和包装贮存标推。本标准代替JB/T3322—1994。
本标准由中国机械工业联合会提出。本标推由全国量度继电器和保护设备标准化技术委员会月口。本标准由上海继电器有限公司负责越草，本标准起草人：王洁民。
本标推于1983年首次发存，［
1994年第1次猴订。

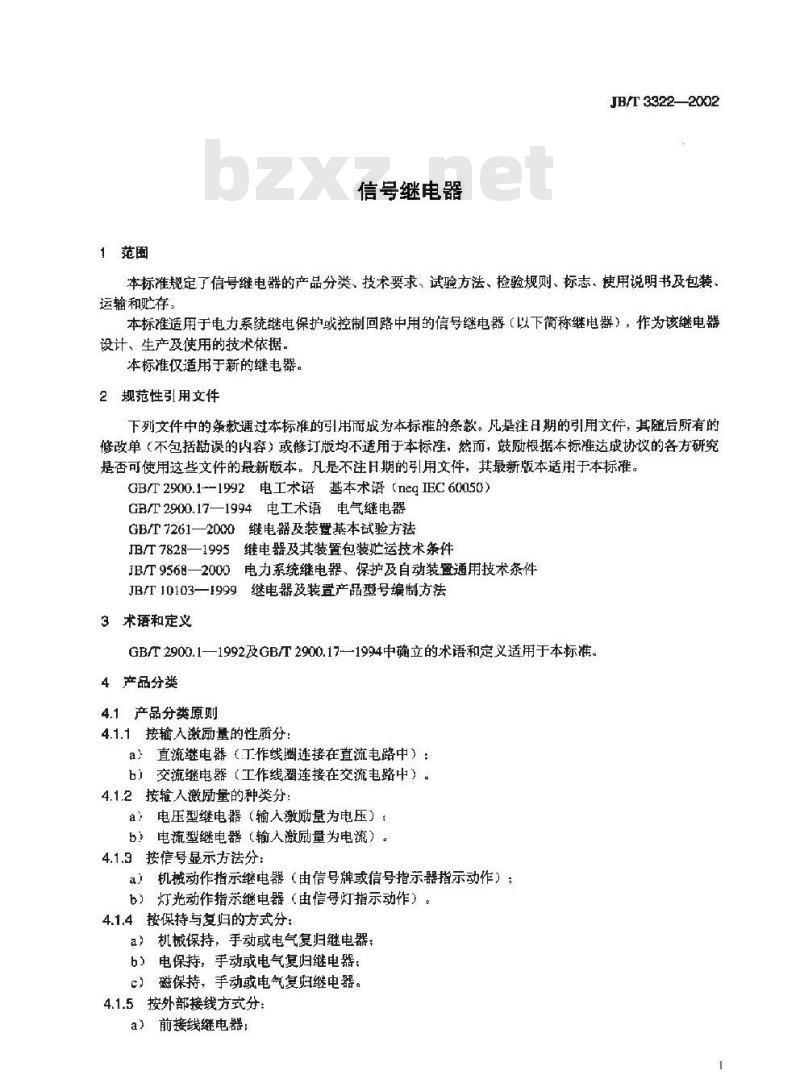

1范围
信号继电器
JB/T 3322—2002
本标准规定了信号继电器的产品分类、技术要求、试验方法、检验规则、标志、捷用说明书及包装、运輪和贮存：
本标准适用于电力系统继电保护或控制回路中用的信号继电器（以下简称继电器），作为该继电器设计、生产及使用的技术依据。本标准仅适用于新的继电器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标难的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的弓用文件，其最新版本适用于本标准。GB/T 2900.1--1992电工术语基本术语（neqEC 60050）GB/T2900.17—1994电工术语电气继电器GB/T7261—2000继电器及装置基本试验方法JB/T7828—1995继电器及其装置包装贴运技术条件B/T9568一2000电力系统继电器、保护及自动装置通用技术条件JBT10103-1999继电器技装置产品型号编制方法3术语和定义
GB/T2900.1一1992及GBT2900.17一1994中确立的术语和定义适用于本标准。4产品分类
4.1产品分类原则
4.1.1按输入激励量的性质分：
a）直流继电器（丁作线圈连接在直流电路中）：b）交流继电器（工作线圈连接在交流电路中）。4.1.2按输入激励量的种类分：
a）电压型继电器（输人激励量为电压）：b）电流型继电器（输入激励量为电流）。4.1.9按信号显示方法分：
a）机械动作指示继电器（由信号牌或信号指示器指示动作）；b）灯光动作指示继电器（由信号灯指示动作）。4.1.4按保持与复归的方式分：
）机械保持，手动或电气复归继电器；6）电保持：手动或电气复归继电器：c！磁保持，手动或电气复归继电器。4.1.5按外部接线方式分：
a）前接线继电器：
JB/T 3322--2002
后接线继电器。
4.1.6按安装方式分：
a）嵌入式继电器；
b）出式继电器。
4.1.7按结构形式分：
a）非插人式继电器：
b）插人式继电器。
4.1.8按构成原理分：
a）静态型：
h）电磁型。
型号及含义
继电器型号的编制按JB/T10103
月999的聊能
额定养数
继电器的额定参数一般应符合以下要求a)
交流电压额定值：100V、127V、220V、380V.百流电压额定值：6V、12V、24V、48V、110V、220V直流电流额定值：0.01A、0.015A、0.02A，0.025A、0.03A，0.04A，0.05A、0.06A、0.075A、c
0.08A、0.1A、0.15A.0.2A、0.25A、0.5A、0.75A、1A、2A、A、8A.电源频率额定值：50Hz、60Hz。d
直流保持电压额定值：12V、24V、48V、110V、220V。e)

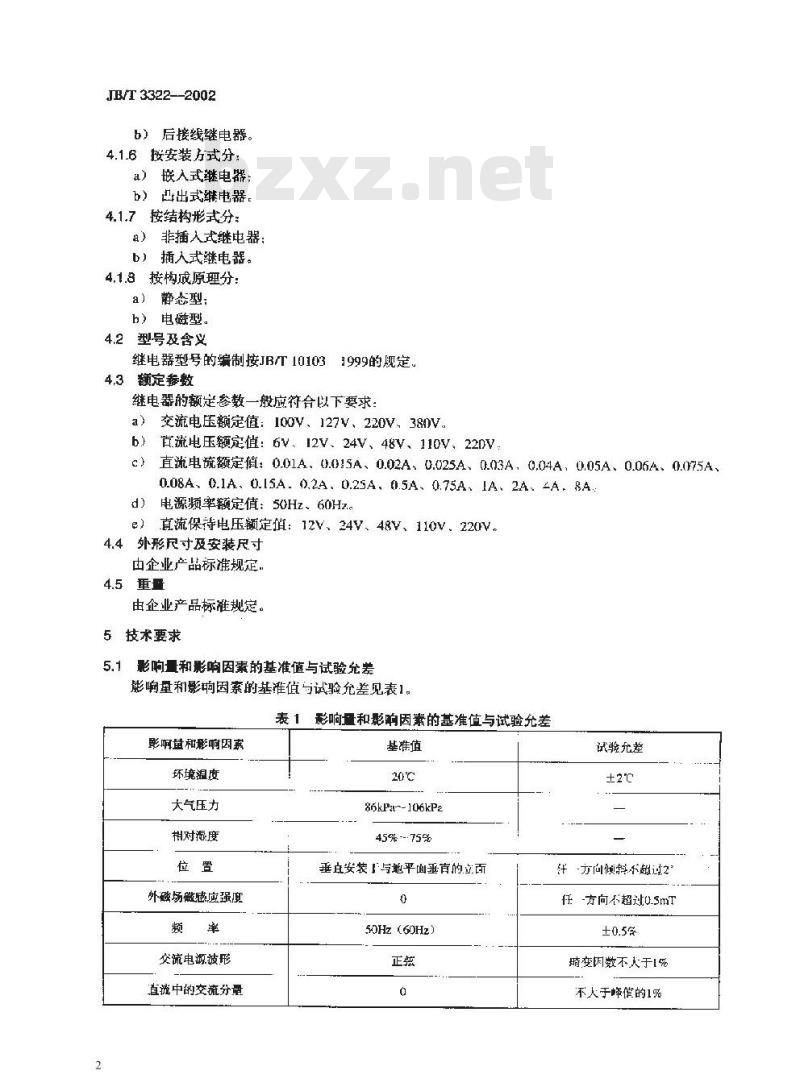

外形尺寸及安装尺寸
由企业产品标准规定.
4.5重量
由企业产品标准规定。
5技术要求
5.1影响量和影响因素的基准值与试验允差影响量和影响因素的基准值与试验允差见表1。表1彩响量和影响因素的基准值与试验充差影啊盘和影响因
环境温度
大气压力
相对源度
外磁场磁感应强度
交流电源波形
直流中的交流分量
基准值
86kPa--106kP
45%--75%
垂直安装！与地平面垂首的立面0
50Hz （60Hz）
试验允差
±2℃
代方尚倾料不超过2
任-方向不超过U.5mT
畸变因数不人于[%
不人于的1%

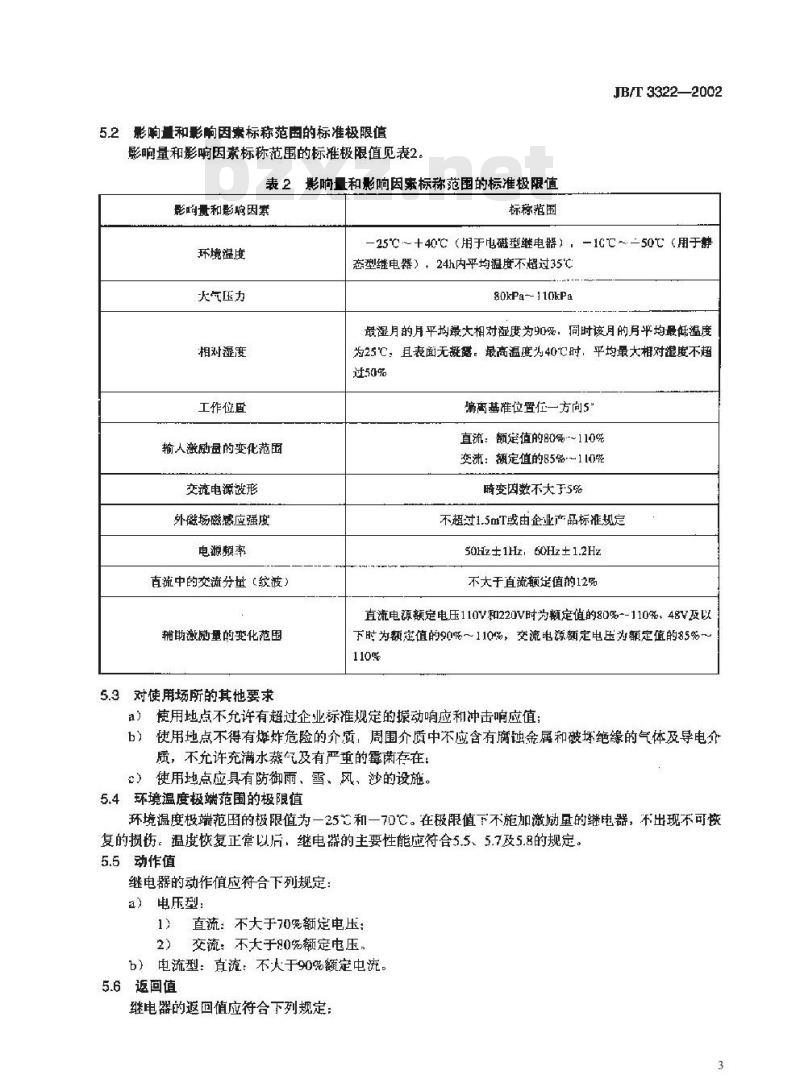

5.2影响量和影响因素标称范由的标准极限值影响量和影响因素标称范围的标准极限值见表2表2影响量和影响因索标称范围的标准极限值影响量和影响因素
环境温度
气压力
相对湿度
工作位置
人激励量的变化范围
交流电源波形
外磁场磁感应强度
电源颊率
直流中的交流分量（纹波）
辅前激励量的变化范围
5.3对使用场所的其他要求
标称范围
JB/T 3322—2002
25℃～+40℃（用于电磁型继电器），—1C℃～一50℃（用于静态型继电器）24h内平均温度不超过35℃s0kPa--110kPa
最湿月的片平均最大相对湿度为如%：同时该月的月平均最低温度为25℃：且表面无凝。最高温度为40℃时，平均最大相对显度不超过50%
偏离基准位置位一方向5
直流：额定值的80%-~110%
变流：额定值的85%～1[0呢
畸变因数不大于5%
不超过1.5mT惑由企产品标准规定50Hz±1Hz, 60Hz± 1.2Hz
不大于直流额定值的12%
直流电源额定电压110V和220V时为额定值的80%--110%，48V及以下时为额定值的90%～110%，交流电源额定电压为额定值的85%~110%
使用地点不允许有超过企业标准规定的握动响应和冲击响应值：使用地点不得有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介h
质，不允许充满水蒸气及有严重的霉菌存在：）使用地点应具有防御雨、雪、风、沙的设施。5.4环境温度极端范围的极限值
环境温度极端范田的极限值为一25和一7D℃。在极限值下不施加激励量的继电器，不出现不可恢复的损伤。温度恢复正常以后，继电器的主要性能应符合5.5、5.7及5.8的规定，5.6动作值
继电器的动作值应符合下列规定：a）电压型：
1）直流：不大于70%额定电压：2）交流：不大于80%额定电压，b）电流型：直流：不大于90%额定电流。5.6返回值
继电器的返回值应符合下列规定：JB/T3322—2002
a）直流继电器不小于额楚镇的2%：b）交流继电器不小于额定值的15%：c）磁保持继电器返回值由企业产品标准规定，5.7保持值
电压保持值应不大于0.7倍额定电压，电流保持值应不人于0.8倍额定电流5.8信号显示时间
对于具有一次信号显示的继电器，当施加1.1倍额定电压或1.2倍额电流值，历时由企业产品标准规定，但不大于0.05s，信号指示器应可靠显示对于具有二次信号显小的继电器，当施加1.1倍额定电小或1.5倍额定电流值，每次脉冲值历时0.03s信号指示器应可靠显示。
5.9对信号显示器的要求
继电器动作时，其信号指示器动作前、后应有期显的培号变化，触点应可靠闭合或断开，当线圈激励量消失后，其信号指示器应保留其动作后的正确状态，5.10动作时间
继电器的动作时间企业产品标雅规定，5.11功率消耗
继电器的功率消耗根据共用途企业产品标准规定，5.12环境温度变化对性能的影响当环境温度为表2规定的标称范围的标准极限值时，继电器的动作值立符个不标准5.5的规定，继电器应可靠动作。
5.13热性能
当周制环境温度为表2规定的最高标称环境温度时，继电器的电流线开为3倍额定电流或电压线圈为1.1倍额定电压时，应能长期「作，不致对绝缘或其他元器件造成热损坏，其线圈的最高温度不超过105℃。
对长期通电工作的发热元器件，如电阻等，其表面温度不应超过150℃，对相邻元器件不致产生有害的热影响，
5.14绝缘性能
5.14.1绝缘电阻
继电器各电路与外露非带电金属部分及外壳之间，以及线圈电路与触点电路之间，用开路电压为500V的测试仪器测定其绝缘电阻，应不小于300M豆。5.14.2介质强度
5.14.2.1继电器各电路与外露非带电金属部分及外壳之问，1作绕组与不接保持绕组的舶点电路之间应能承受2kV（有效值）50Hz的交流试验电压，历时1min试验，而光绝缘击穿及闪络现象：工作绕组与保持绕组之间，应能承受1kV（有效值）50Hz的交流试验电压，五时1min试验，面元绝缘击穿或闪络现象．
5.14.2.2出厂检验时，允许试验历时缩短至1s，但此时试验电玉应提高10%、5.14.2.3当复查介质强度时，试验电压值为规定值的75%。5.14.3冲击电压
继电器各电路与外露非带电金属部分及外壳之间，工作缆组与不接保持绕组触点电路之问，应能承受波形为标准雷电波，幅值为5kV的试验电压，此后无绝缘损坏现象。试验后继电器应符合5.5，5.7、5.8规定的性能要求。
在试验过程，允许出现不导致损坏绝缘的闪络。如山现闪络：则应复查绝缘电阻和介质强度，介质强度试验电压值为规定值的75%：4
5.15承受振动响应能力
JB/T3322—2002
继向器在T.作位置时，应能承受JB/T9568一2000中5.12.4.1规定的振动响应试验，试验的严酷等级一般为1级，如有其他特殊要求，则由企业产品标准规定。试验时，输人激勋凰为零，继电器不应误动，不应引起掉牌或持久改变信号指示器显示状态，输出电路改变止常状态的时问不超过1008。输人激励量为额定值，不应出现释放状态。试验后，继电器不应受到机械损坏，其性能仍应符合5.5，5.7、5.8规定的要求。
5.16承受动耐久能力
继电器在工作位置时、应能承受JB/T9568—-2000中15.12.4.2规定的振动耐久试验，试验的严酷等级一般为1级，如有其他特殊要求，则企业产品标准规定。试验骏时，对维电器不施加激励量，允许旧现掉牌或持久救变信号指示器显示状态。试验后，继电器不应受到机械损坏，其性能仍应符合5.5、5.7、5.8规定的要求，
5.17承受冲击响应能力
继电器在工作位置时，应能承受JB/T9568--2000115.12.5.1规定的冲击响应试验，试验的严酷等级一般为级，如有其他特殊要求：则由企业产品标规定。试验时，输人激励量为零，继电器不应误动不应引起掉牌或持久改变信号指示器显示状态，输H电路改变正常状态的时间不越过100。输入激励量为额定值。不应出现释放状态。试验后，继电器不应受到机械损坏，其性能仍应符合5.5、5.7、5.8规定的要求。
5.18承受冲击耐久能力
继电器在工作位置时，应能承受JB/T9563一2000中5.12.52规定的准击耐久试验，试验的严酷等级一般为1级，如有其他特殊要求，则出企业产品标准规定，试验时，对继电器不施加激励量，允许出现掉牌或持久改变信号指示器显尔状态，试验后，继电器不应受到机械损坏，其性能仍应符合5.5、5.75.8规定的要求。
5.19承受碰撞能力
继电器应能承受1B/T9568一200们中5.12.6定的碰撞试验，试验的严酷等级般为1级：如有其他特殊要求则由企业产品标准规定。试验时，对继电器不施加激动量，不带包装，不去掉任何运输限制器，试验过程中允许出现掉牌或持久改变信号指示器显示状态，试验底，继电器不应受到机械损坏，其性能仍应符合5.5、5.7、5.8规定的要求。5.20耐湿热性能
继电器在最高温度为·40\，经例周期（48h）交变湿热试验：在试验结束前2h内，用开路电压为500V的测试仪器，按5.14.1规定部位、测其绝缘电阻，应不小于4M2。工作绕组对不接保持绕组的触点电路之间及工作绕组与保持绕经之间的介质强度，为规定值的75%，无绝缘击穿或闪络现象。试验后，继电器在标准试验大气条件下恢复2h后：应进行外观检查。5.21触点性能
5.21.1触点断开容量
根据继电器用途、一般从下列数据中选取，如有特殊情况，则由企业产品标准规定：a）直流电路：在电流不大12A或0.5A，电压不大于250V的条件下，对外输出触点应能断开对问常数为（5土0.75）ms的50W或30W直流有感负荷：b）交流电路：在电流不大：1A，电压不人于250V的条件下，对外输/触点应能断升o05甲=0.4士0.1电路的250VA或100VA负荷。
5.21.2电寿命
继电器触点接丁5.21.1规定的电路负荷中，对工作绕组施切额是激励量（对保持绕组不施加激励量）应能可靠动作5×10次，电寿命试验速率为720次/h，此后，继电器应符合5.5、5.7.5.8的要求，并能承受5.14.2规定试验电压值的75%，无绝缘击穿或闪络现象。5
JB/T3322—2002
5.22机械寿命
在规定的正常试验标准大气条件下，继电器暨于正常安装位置，对工作绕组施加额定激励量对保持绕组不施加激励量），对触点不施加电负荷，此时，继电器应能承受10饮动作，返回循环，每欲媚环均应可靠动作与返回。继电器经机械寿命试验后，应无机械零件发生永久性变形等损坏现象，其性能仍应符合5.5、5.7、5.8的要求，并能承受5.14.2规定试验电压值的75%，无绝缘击穿或闪络现象。机械寿命的试验速率为1800次/h。有机械动作指示的继电器需要复归指示器，试验速率为720次/h。5.23结构与外规要求
由企业产品标准规定，
5.24电气间和爬电距离
继电器引出端子之间的电气间应不小于4mm。爬电距离应不小于6mm。5.25对静态继电器的附加要求
5.25.1承受脉冲群干扰能力
静态继电器应能承受JB/T9568—2000中5.18.1.[规定的频率为1MHz及100kHz衰减振荡波的试验，试验时，对产品施加的激励量与合格判据由企业产品标准规定。5.25.2承受静电放电干扰能力
静态继电器应能承受JBT9568一2000中5.1.8.1.2规定的严酷等级为III级的试验电压。试验时，对产品施加的激励量与合格判据由企业产品标推规定。5.25.3承受辐射电磁场干扰能力静态继电器应能承受JB/T9568一2000中5.18.1.3规定的严酷等级为1II级的试验场强。试验时，对产品施加的激励登与合格判据由企业产品标准规定，5.25.4承受快速瞬变干扰能力
静态继电器应能承受JB/T9568一2000中5.18.1.4规定的严酷等级为II级的试验电压。试验时，对产品施加的激励量与合格判据由企业产品标准规定5.25.5承受辅助激励量中断影响的能力辅助激励量的中断时间与合格判据由企业产品标准规定。6试验方法
6.1诚验录件应符合GB/T7261—2000中第4章的规定。6.2结构和外观的检查按GBT7261-2000中第5章规定的方法进行。6.3测试5.4环境温度极端范围的极限值时，按GB/T72612000中第21章热定的方法进行！6.4测试5.5动作值。本标准5.6返回值时，按以下规定的方法进行，6.4.1一次指示信号显示的继电器6.4.1.1试验条件：正常试验人气条件。6.4.1.2试验线路：按图1接线。o
追频回路
被试维电器
K—一动作指示用快速中间继自器（动作时间不大于10ms）图1动作值与返回值试验接线图
6.4.1.3试验程字：见图2.
JB/T 3322—2002
施加激励量（或A），突然由零增大至规定的动作值，观察继电器的动作情说（继电器动合a
触点闭合或动断触点断开），
施加激励量由动作值宽增至额定值，观察继电器动作情况（继电器应处下可靠动作状态）：施加激励量出额定值突降到规定的返回值（在手动复归机械信号机构时）观察继电器的动作情况（继电器由动作状态转为返回状态）；新电，观察继电器的动作情说，继电器应处于可靠返回状态）。谢
饿地器
施激励量：1-
动作值：II -
继电器工作状态：C—
鞭道：
返回状态：1-
返回慎。
动作状态，
图2动作值与返回值试验程序
6.4.2二次指示信号显示的继电器6.4.2.1试验条件：规定的止常试验人气系件：6.4.2.2试验线路：按图1接线，6.4.2.3试验程序：见图3，
继电器输人激励量：1
动作慎值；[I-
-额定值：I—返回值：
继电器工作状态：0—返回状态：1———动作状态：a-[
第一次信号显示动作快态：b-1——第次信号显示动作状念。图3二次指示信号显示继电器试验程序施加激励量V（或A），突然主零增大至规定的动作俏，观察继电器的动作情况（继电器处于动作状态，第一次信号指示器显示）：施加激励量由动作值突增至额定值，观察继电器动作情况（同a））：b
施加激励量由额定值突降至规定的返回值，观察继电露动作情况（继电器的衔铁随由动作状态转为返回状态，第次信号指示器仍保持显示）：断开输人电路，观察继电器的输入情况何））；7
JB/r 3322-2002
施加激励量，突然由零增大至规定的动作值，观察继电器的动作情况（继电器处于动作状态，第-次和第二次信号指示器都应显示】f
施加激励量由动作值突增至额定值，观察继电器动作情况（同b））施加激励量由额定值突降到规定的返回值，观察继电器动作情况（继电器的衔铁应由动作状态转为返回状态，第一次和第二次信号指示器仍保持显示）：断开输人电路，观察继电器的输入情况（同g））：施加规定的复归量（或手动复月），观察第一次和第二次信号指示器情况（由动作显示转为消失）。
6.4.3含格判据
在10欣动作循环试验过程中，其中有·次山现在规定值下未完成规定的功能，则判为不合格。6.5测试5.7保持值时，接以下规定方法进行：测试条件：正常试验大气条件，6.5.11
试验线路：按图4、图5接线。
被试继电器
图4电流动作、电压保持信号继电器保持值试验接线图波试纳电器
图5电压动作、电压保持信号继电器试验接线图注：R,为继电器外附电阻，保持线圈电压为48V附不要Rs。6.5.3接通开关S，调整R，使激随量（电流或电压）为额定值，继电器动作：6.5.4调整R,使激励量为80%额定电压，断开开关Sl，观察继电器动作情况。6.5.5按上述程序重复10次。bzxz.net
6.5.6合格判据：在试验过程中出现下列情况之一判为不合格。a）衔铁保持不住。即衔铁释放；b）衔铁释放后义吸合即为线圈极性反。6.6测试5.8、5.9时，按以下规定的方法进行。6.6.1试验条件：正常试验大气条件，6.6.2试验线路：按图6接线.
JB/T 3322--2002
调整脉冲信号发生器，使其脉冲信号的幅值为1.1倍额定值，脉冲时间宽度为50ms（一饮显示）、30ms（二次显示），将脉冲信号施加干信号继电器，观察信号显示和触点接触情况：被试维电器
联神信号
佐生器
图6信号显示时间测试接线图
6.7测试5.10时，按以下规定的方法进行：6.7.1试验条件：正常试验大气条件。电流型信号继电器按图7接线，电压型信号继电器按图8接线微试维电器
电流型信号继电器动作时间测试接线图选试电器
图8电压型信号继电器动作时间测试接线图6.7.2调整激励量（V或A）为额定值(PT)
JB/T 3322-2002
6.7.3操作开关S，突然施加激励量，测量动作时间。测量10（或5）次计算平均值，平均值应小于企业产品标推规定的要求，
6.8测试5.11时，按GB/T7261—2000中第9章的规定方法进行。6.9测试5.12时，按GB/T7261—2000中第1I、12意的规定方法进行。6.10
测试5.13时，按GB/T7261一2000中第10章的规定方法进行。6.11
测试5.14.1时，按GB/T7261—2000中19.4.2的规定方法进行。测试5.14.2时，按GB/T7251--2000中19.4.1的规定方法进行。试5.14.3时，按GBT7251—2000寸+19.4.3的规定方法进行。6.13
测试5,16时，按GB/T7261—2000中16.3的规定方法进行。6.14
测试5.17时，按GB/T7261--2000中17.4的规定方法进行。测试5.18时，按GB/T7261—2000中17.5的规定方法进行。测试5.19时，按GB/T7261—2000中第18章的规定方法进行测试5.20时，按GB/T7261—2000中第20章的规定方法进行，6.19
测试5.21时，按以下规定方法进行。6.19.1
试验条件：正常试验大气条件
试验线路：不带保持回路的信号继电群按图9，带保持回路的信号继电器按图10。6,19,2
1无电复归的信号继电器不接此回路。禁人
电克归回路”
时间租序控制仪
不带保持回路的信号继电器触点性能试验接线图图9
，无电复归的信号继电器不接此回路。无电复归的信号继电器无S,控制回路。胆点
时间捍1控制位
图10带保持回路的信号继电器触点性能试验接线图6.19.3时间程序控制仪的动作程序（按图9接线）a）对无电复归的信号继电器，时间程序控制仪定时接通断开触点K，显示信号手动复归：b）对有电复归的一次显示信号的信号继电器，时间程序控制仪入接通断开触点K.和K2：10
