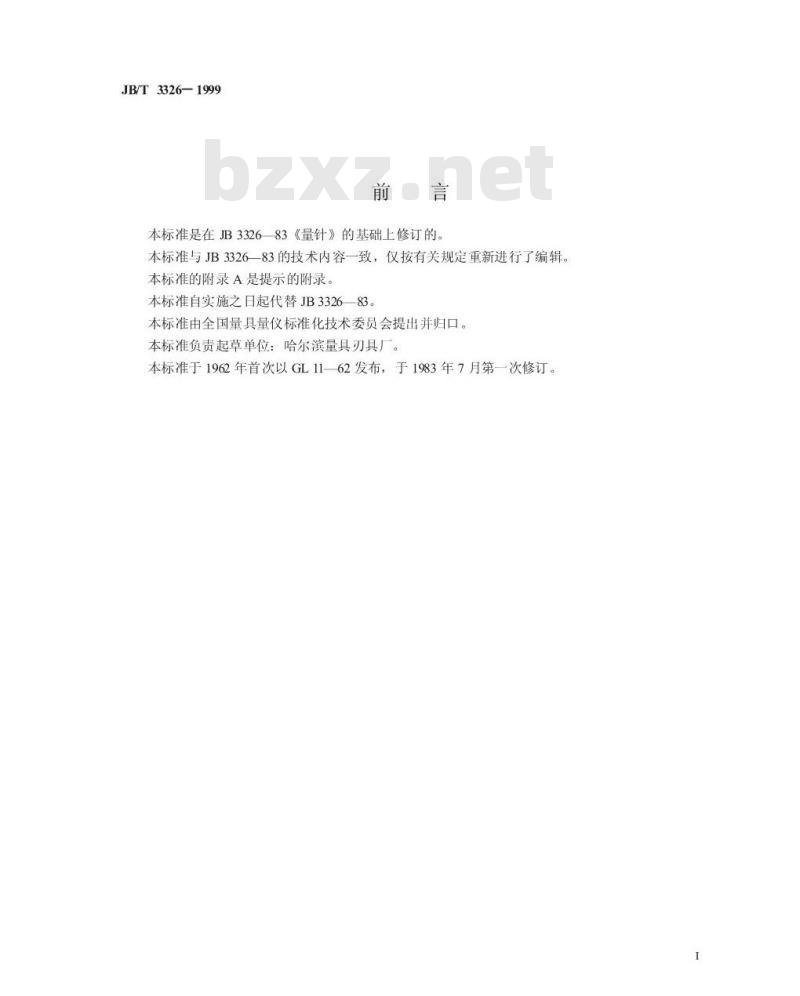

本标准是在JB332683《量针》的基础上修订的。本标准与JB3326一83的技术内容一致，仅按有关规定重新进行了编辑。本标准的附录A是提示的附录。免费标准下载网bzxz
本标准自实施之日起代替JB3326—83。本标准由全国量具量仪标准化技术委员会提出并归口。本标准负责起草单位：哈尔滨量具刃具厂。本标准于1962年首次以GL1162发布，于1983年7月第一次修订。1
中华人民共和国机械行业标准
Bargauge
JB/T3326-1999
代替JB332683
本标准规定了精度等级为0级和1级量针的型式与尺寸、技术要求、标志与包装等。本标准适用于检验螺纹中径用的量针。定义
本标准采用下列定义。
2.1量针
具有确定的公称直径，以间接法测量螺纹中径的针形测量器具。3型式与尺寸

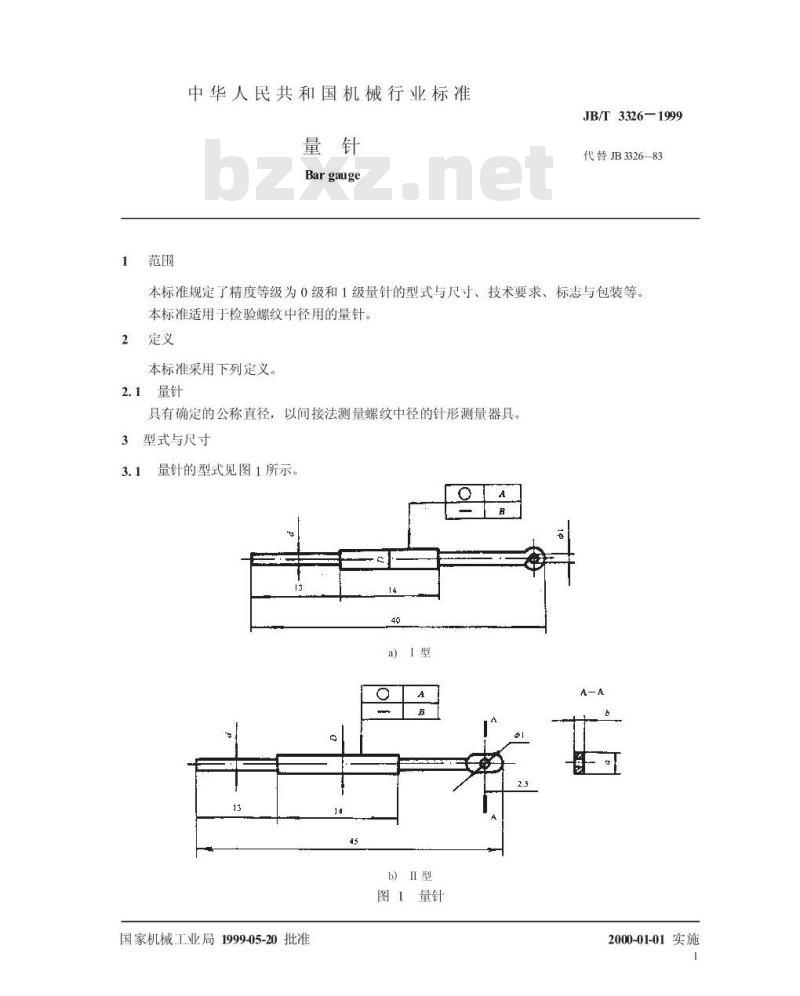

量针的型式见图1所示。
国家机械工业局1999-05-20批准4
b）I型
图1量针
2000-01-01实施

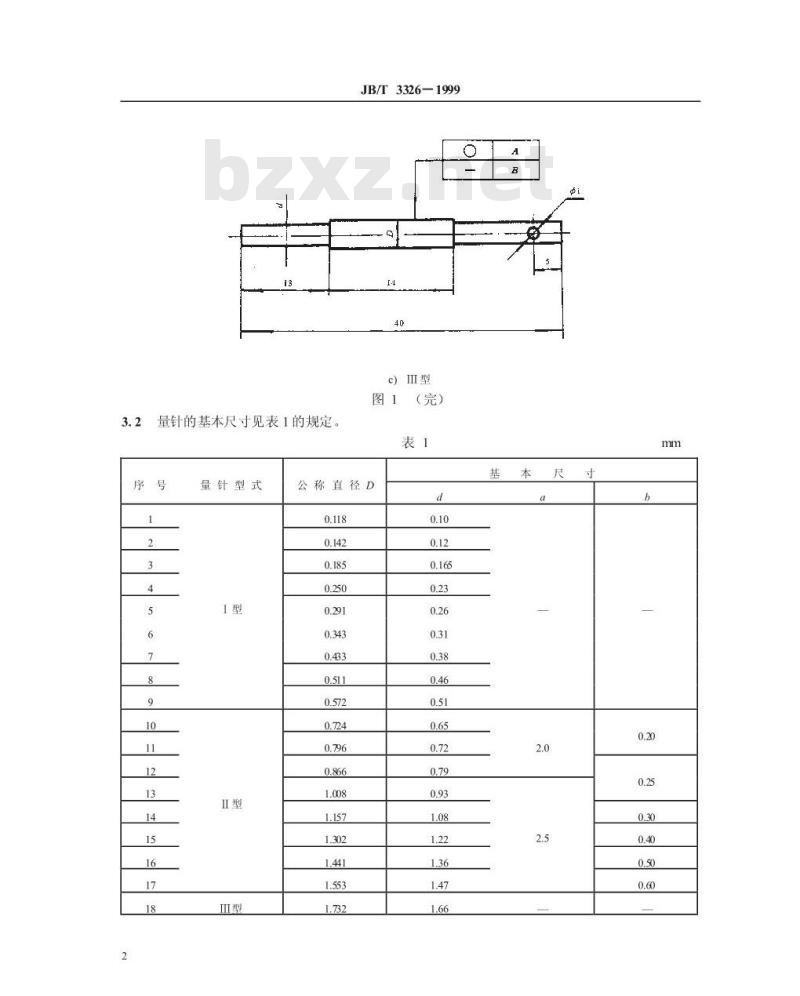

量针的基本尺寸见表1的规定。
量针型式
JB/T3326-1999
e)Ⅲ型
图1（完）
公称直径D
技术要求
量针型式
JB/T3326—1999
表1（完）
公称直径D

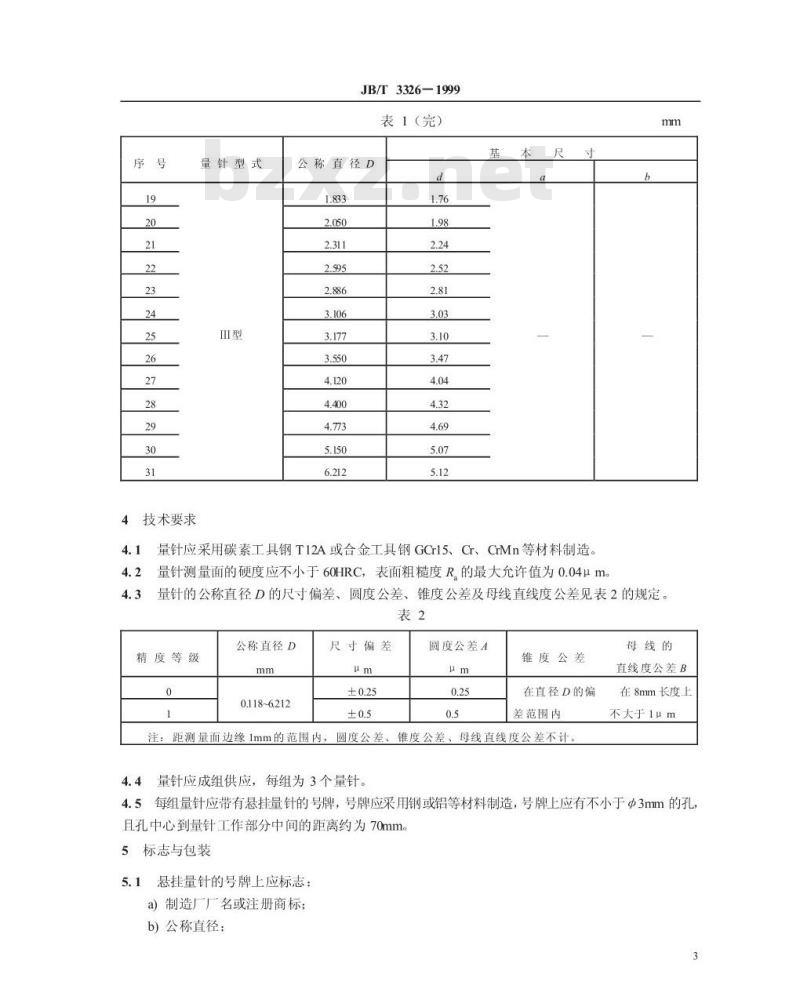

量针应采用碳素工具钢T12A或合金工具钢GCr15、Cr、CMn等材料制造。量针测量面的硬度应不小于60HRC，表面粗糙度R的最大允许值为0.04μm。b
量针的公称直径D的尺寸偏差、圆度公差、锥度公差及母线直线度公差见表2的规定。表2
精度等级
公称直径D
0.118-6212
尺寸偏差
圆度公差A
锥度公差
在直径D的偏
差范围内
注：距测量面边缘1mm的范围内，圆度公差、锥度公差、母线直线度公差不计。4.4量针应成组供应，每组为3个量针。母线的
直线度公差B
在8mm长度上
不大于1um
4.5每组量针应带有悬挂量针的号牌，号牌应采用钢或铝等材料制造，号牌上应有不小于Φ3mm的孔且孔中心到量针工作部分中间的距离约为70mm。5标志与包装
悬挂量针的号牌上应标志：
a）制造厂厂名或注册商标；
b）公称直径：
c)精度等级。
2量针的包装盒上应标志：
a）制造厂厂名或注册商标；
b）公称直径；
）精度等级。
JB/T3326—1999
量针在包装前应经防锈处理并要善包装，不得因包装不善而在运输过程中损坏产品5.3
5.4每组量针经检定符合本标准要求的应附有产品合格证，产品合格证上应有本标准的标准号和出厂日期。
JB/T3326-1999
附录A
（提示的附录）
量针的选择
用量针测量螺纹中径时，
建议根据被测螺纹的螺距按表A1选用相应公称直径的量针表A1
量针直径
量针型式
适用螺距
英制（每英寸上的牙数）
量针直径
量针型式
ⅡI型
JB/T3326—1999
表A1（完）
适用螺距
英制（每英寸上的牙数）
1按表A1选择量针的直径测量单头螺纹中径时，除标有“*符号外，由于螺纹牙形半角偏差而产生的测量误差甚小，可以不计。
2当用量针测量梯形螺纹中径出现量针表面低于螺纹外径和测量通端梯形螺纹塞规中径时，按带“*”号的相应螺距来选择量针。此时必须计入牙形半角偏差对测量结果的影响。6
机械行业标准
JBT3326-1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×12301/16印张3/4字数140001999年8月第一次印刷
1999年8月第一版
印数1-500
定价1000元
99-429
