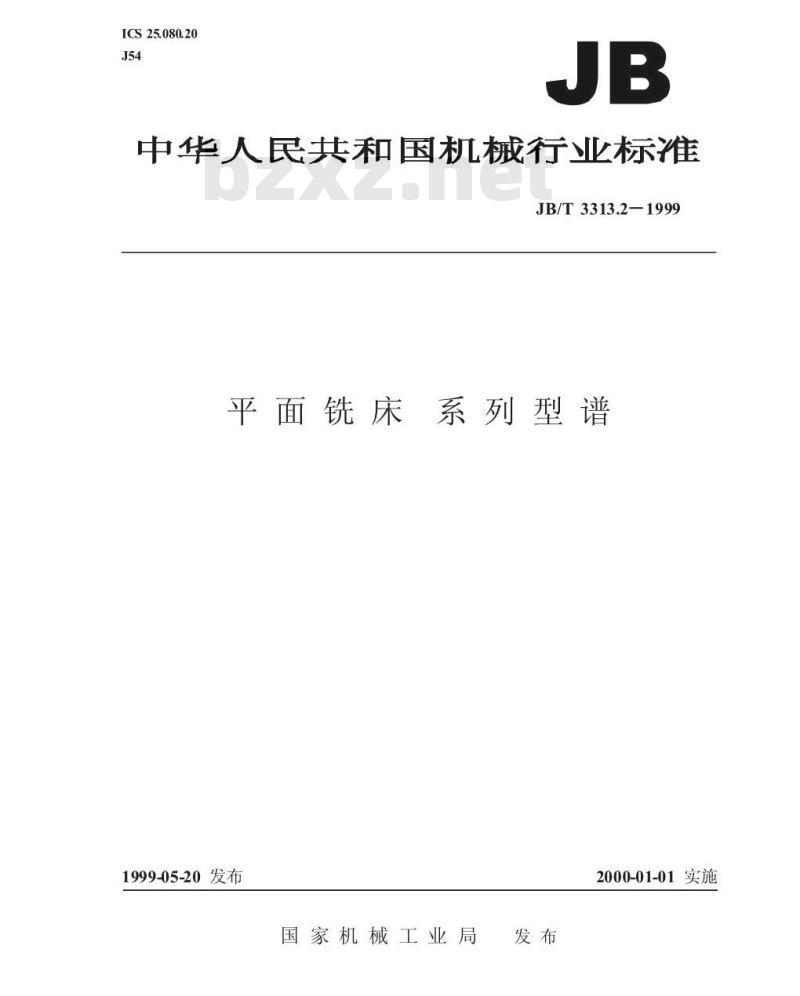

【机械行业标准(JB)】 平面铣床 系列型谱

ICS25.080.20
中华人民共和国机械行业标准
JB/T3313.2-1999
平面铣床系列型谱
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T3313.2—1999

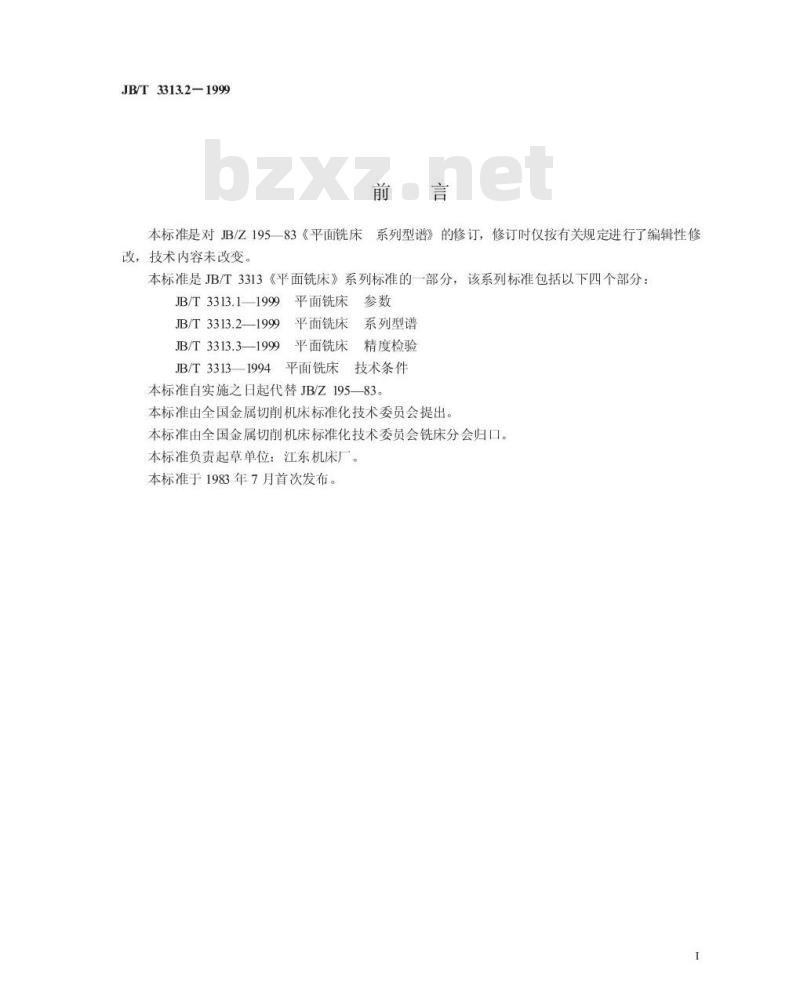

本标准是对JB/Z195—83《平面铣床系列型谱》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变
本标准是JB/T3313
《平面铣床》系列标准的一部分，该系列标准包括以下四个部分：JB/T3313.1—1999
JB/T 3313.2—1999
JB/T3313.3—1999
平面铣床参数
平面铣床
系列型谱
平面铣床精度检验
JB/T33131994
平面铣床技术条件
本标准自实施之日起代替JB/Z195—83。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会铣床分会归口。本标准负责起草单位：江东机床厂。本标准于1983年7月首次发布。

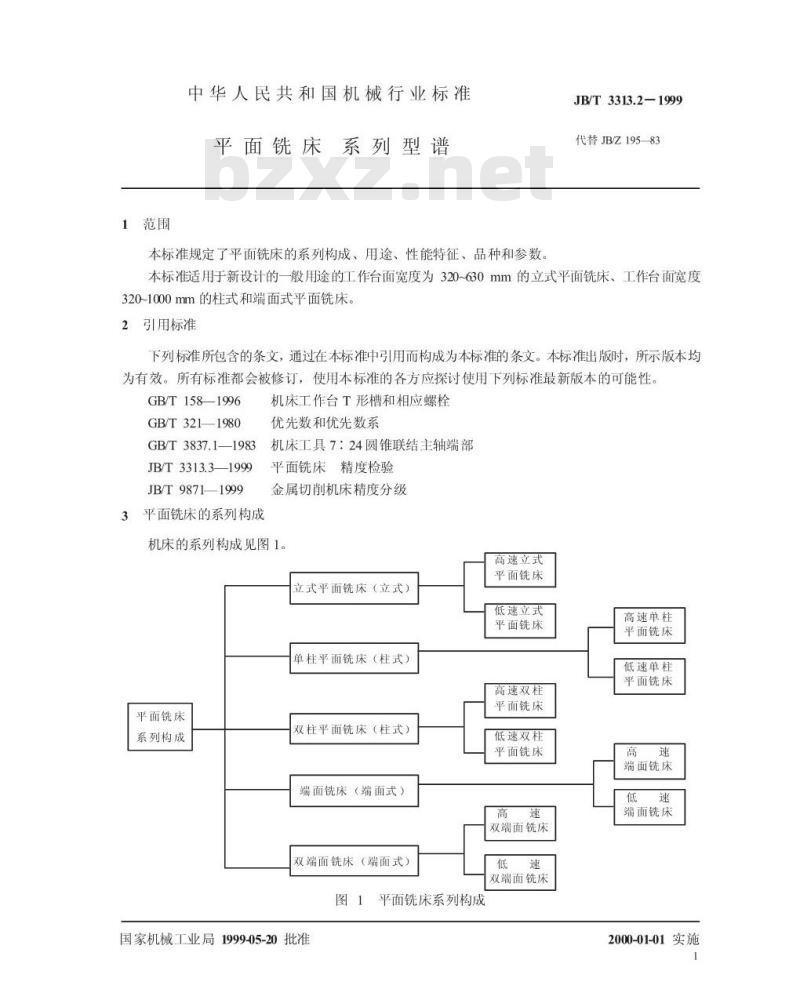

1范围
中华人民共和国机械行业标准
平面铣床系列型谱
本标准规定了平面铣床的系列构成、用途、性能特征、品种和参数。JB/T3313.2—1999
代替JB/Z19583
本标准适用于新设计的一般用途的工作台面宽度为320~630mm的立式平面铣床、工作台面宽度320~1000mm的柱式和端面式平面铣床。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1581996
GB/T321—1980
GB/T 3837.1—1983
JB/T3313.3—1999
JB/T9871—1999
3平面铣床的系列构成
机床工作台T形槽和相应螺栓
优先数和优先数系
机床工具7：24圆锥联结主轴端部平面铣床精度检验
金属切削机床精度分级
机床的系列构成见图1。
高速立式
立式平面铣床（立式）
单柱平面铣床（柱式）
平面铣床
系列构成
双柱平面铣床（柱式）
端面铣床（端面式）
双端面铣床（端面式）
国家机械工业局1999-05-20批准平面铣床系列构成
平面铣床
低速立式
平面铣床
高速双柱bzxz.net
平面铣床
低速双柱
平面铣床
双端面铣床
双端面铣床
高速单柱
平面铣床
低速单柱
平面铣床
端面铣床
端面铣床
2000-01-01实施

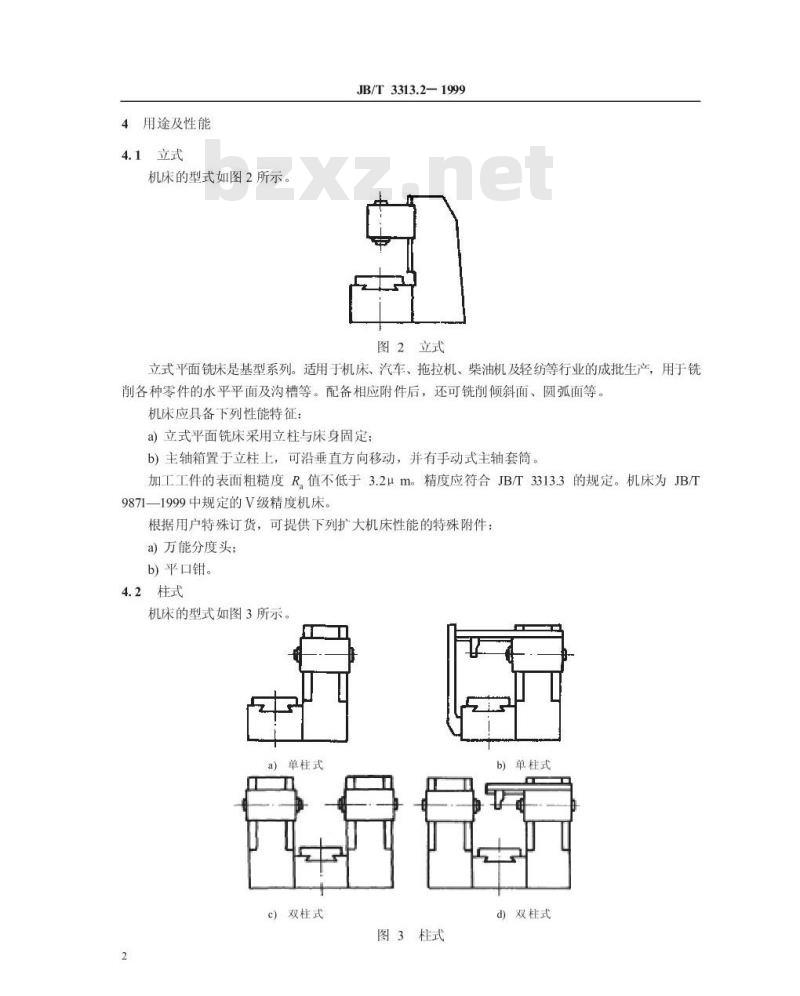

4用途及性能
4.1立式
机床的型式如图2所示。
JB/T3313.2—1999
图2立式
立式平面铣床是基型系列。适用于机床、汽车、拖拉机、柴油机及轻纺等行业的成批生产，用于铣削各种零件的水平平面及沟槽等。配备相应附件后，还可铣削倾斜面、圆弧面等。机床应具备下列性能特征：
a)立式平面铣床采用立柱与床身固定：b）主轴箱置于立柱上，可沿垂直方向移动，并有手动式主轴套筒。加工工件的表面粗糙度R值不低于3.2um。精度应符合JB/T3313.3的规定。机床为JB/T9871—1999中规定的V级精度机床。根据用户特殊订货，可提供下列扩大机床性能的特殊附件：a）万能分度头：
b)平口钳。
4.2柱式
机床的型式如图3所示。
a）单柱式
e）双柱式
图3柱式
b）单柱式
d）双柱式
JB/T3313.2—1999

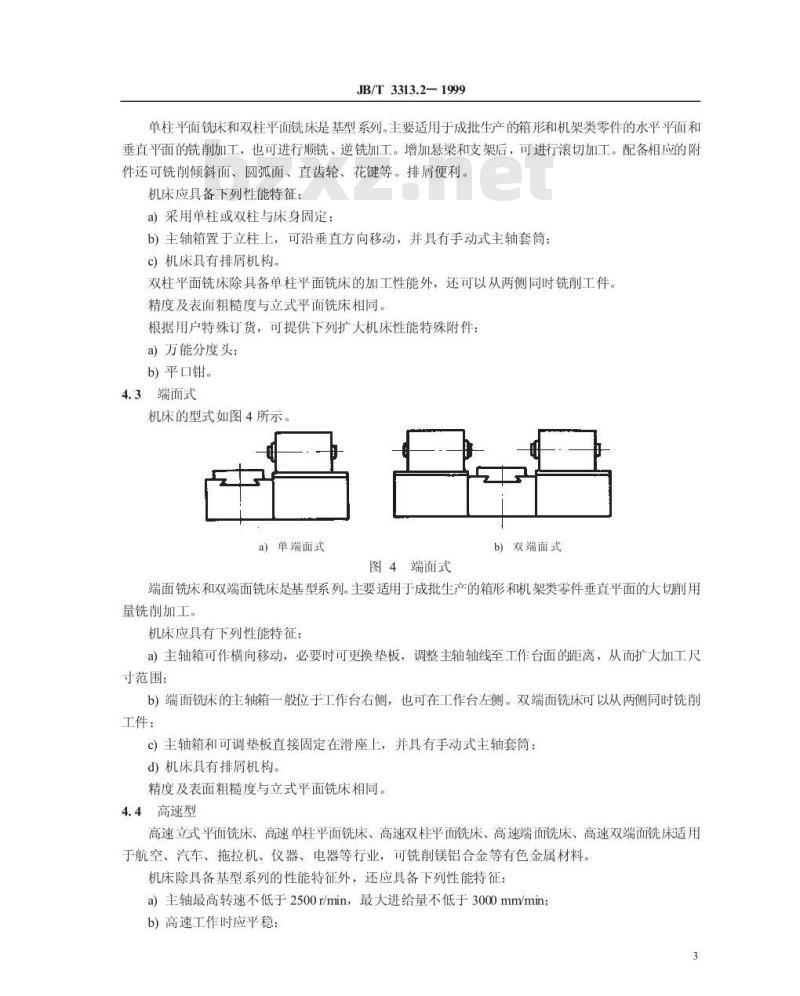

单柱平面铣床和双柱平面铣床是基型系列。主要适用于成批生产的箱形和机架类零件的水平平面和垂直平面的铣削加工，也可进行顺铣、逆铣加工。增加悬梁和支架后，可进行滚切加工。配备相应的附件还可铣削倾斜面、圆弧面、直齿轮、花键等。排屑便利。机床应具备下列性能特征：
a)采用单柱或双柱与床身固定：b）主轴箱置于立柱上，可沿垂直方向移动，并具有手动式主轴套筒：c)机床具有排屑机构。
双柱平面铣床除具备单柱平面铣床的加工性能外，还可以从两侧同时铣削工件。精度及表面粗糙度与立式平面铣床相同。根据用户特殊订货，可提供下列扩大机床性能特殊附件a)万能分度头；
b）平口钳。
4.3端面式
机床的型式如图4所示。
a)单端面式
图4端面式
b)双端面式
端面铣床和双端面铣床是基型系列。主要适用于成批生产的箱形和机架类零件垂直平面的大切削用量铣削加工。
机床应具有下列性能特征：
a）主轴箱可作横向移动，必要时可更换垫板，调整主轴轴线至工作台面的距离，从而扩大加工尺寸范围：
b）端面铣床的主轴箱一般位于工作台右侧，也可在工作台左侧。双端面铣床可以从两侧同时铣削工件：
c）主轴箱和可调垫板直接固定在滑座上，并具有手动式主轴套筒；d)）机床具有排屑机构。
精度及表面粗糙度与立式平面铣床相同。4.4高速型
高速立式平面铣床、高速单柱平面铣床、高速双柱平面铣床、高速端面铣床、高速双端面铣床适用于航空、汽车、拖拉机、仪器、电器等行业，可铣削镁铝合金等有色金属材料。机床除具备基型系列的性能特征外，还应具备下列性能特征：a）主轴最高转速不低于2500r/min，最大进给量不低于3000mm/min；b）高速工作时应平稳：
c）有可靠的切屑防护装置：
d）有可靠的主轴起动与制动装置：JB/T3313.2—1999
e有控制主轴温升及热变形的措施机床精度应符合JB/T3313.3的规定。表面粗糙度R值不低于2.5μm。机床为JB/T9871—1999中的V级精度机床。
4.5低速型
低速立式平面铣床、低速单柱平面铣床、低速双柱平面铣床、低速端面铣床、低速双端面铣床适用于军工、汽轮机、汽车、拖拉机、航空等行业，可铣削耐热合金钢、钛合金钢、高强度合金钢等较难加工的材料。
机床除具备基型系列的性能特征外，还应具备下列性能特征：a）主轴最低转速不高于10r/min，最小进给量不大于8mm/min;b）低速工作时，应运转平稳，抗震性好；c）顺铣机构应保证动载荷下工作可靠：d)进给系统有可靠的过载保护装置：e）各运动部件有可靠的锁紧机构机床精度应符合JB/T3313.3的规定。表面粗糙度R值不低于3.2μm。机床为JB/T9871—199中的V级精度机床
5品种
机床的品种见表1。
工作台面宽度B
立式平面铣床
端面式
高速立式平面铣床
低速立式平面铣床
单柱平面铣床
高速单柱平面铣床
低速单柱平面铣床
双柱平面铣床
高速双柱平面铣床
低速双柱平面铣床
端面铣床
高速端面铣床
低速端面铣床
双端面铣床
高速双端面铣床
低速双端面铣床
平面铣床品种表
机床的参数见表2。
工作台面宽度B
工作台面长度L
工作台纵向行程L
主轴箱垂向行程Lzmm
JB/T3313.2—1999
端面式
端面式
端面式
柱式主轴轴线到工作台面的最小距离H立式主轴端面到工作台面的最小距离H端面式主轴轴线到工作台面的距离Hmm
柱式主轴端面到工作台中央T形槽中心线的最大距离H4
端面式主轴端面到工作台中央T形槽中心线的最大距离H
端面式主轴箱横向行程L
主轴套筒行程L4
主轴前端锥度号（按GB/T3837.1—198）工作台T形槽宽度b（按GBT158—1996）主轴转速范围nmin-imax
主轴转速级数
纵向进给范围Smin~Smax
纵向快速进给量
主运动电机功率
进给运动电机功率
工作台单位面积最大承载重量
mm/min
注：工作台面长度，工作台纵向、样横向、
的前后四项选用。
平面铣床参数表
25-4000
25-1250
允许以表列参数为基础，石
垂向行程，
在GBT321980的R40系列
机械行业标准
平面铣床
系列型谱
JB/T3313.2—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×1230
印张1/2
字数12000
1999年7月第一版
1999年7月第一次印刷
印数1-500
定价500元
