【机械行业标准(JB)】 大中型水电机组自动化系统及元件 型号编制方法

中华人民共和国机械行业标准
JB/T3304
1983-10-12
颊魁极
1984-03-01小缆
鸡颊馨魁佤艺刀
JB/T33041983
a。型号的第一部分为产品名称妆语拼音字母的编写，以两个或三个汉字的第一个拼音字母表示，如1：转速信号表示为ZX，Z（转），X（信）b，型号的第“部分与第三部分的阿拉怕数字，为表示产品特征的技术参数，如：额定电压、公称压力、公称通径、转迷、接点数量等等。1.4.2型号示例
a。转速号器：接点为五个，最大发讯转速为800rpm，型号表示为zx-5/800；b，滚位信号募：接点为三个，高座为1000mm，型号表示为W×-3/1000:剪断销信号器：直径为20mm，型号表示为JX-20；c.
d，示流信器利示流器，公称通径为50mm，公称正力为6kglf/cm，型号分别表示为LX-50-6与-5-6:
过速限制器：事故配压朗的公称还径为100mm，公称正力为25kgf/cm，型号表示为GC-e.
100-25;
f。直流差压信号器：差压调整范围为0.1~1kgl/cm，电压为220V，公称压力为6kg/cm，型号表示为CX-1/220-6：
9锁锭：直径为80:nm，公称压力为25kgl/cm，型号表示为SD-80-25;h，分段关闭装置：公称递径为100mm，公称压力为40kgf/cm，两段关明，型号表示为DG-100/2-40.
1.5各种控制拒及其他元件
1.5.1本类产品型号，出两部分代号组成，两部分代孕用短横线分开。且：型孕的第一部分为产品名称没语拼音字母的缩写，以两个或三个汉字的第一个拼音字母表示，5。型号的第二部分的阿拉伯数字为设计序号。1.5.2型号示例：
第一次设计的期媒阀控制柜型号表示为 HG-01。2自动化元件改型型导编制方法
2.1白动化元件的改型标记用汉语拼音字母A，B、C、D、F表示，即第一次改型用A，第二次改型用D，不加表示的为某本型，表示政型标记的拼音学母均标在型号的最后面2.2改型型号示例：
a.液压操作阀：公称通径为50mm，公称压力为10kgf/cm，控制压力为40kgf/cm2，第一次改型设计产品型导表示为YYF-50-10/40A：b、流电磁铁，吸力为7kgf，额定电压为220V，第二次改型设计产品型号表示为2T-7/22DBC：蝴媒蝶阀控制柜：第三达改型设计产品型号表示为HG-01C。鬣极
1983-10-12瘤
1984-03-01小鎖

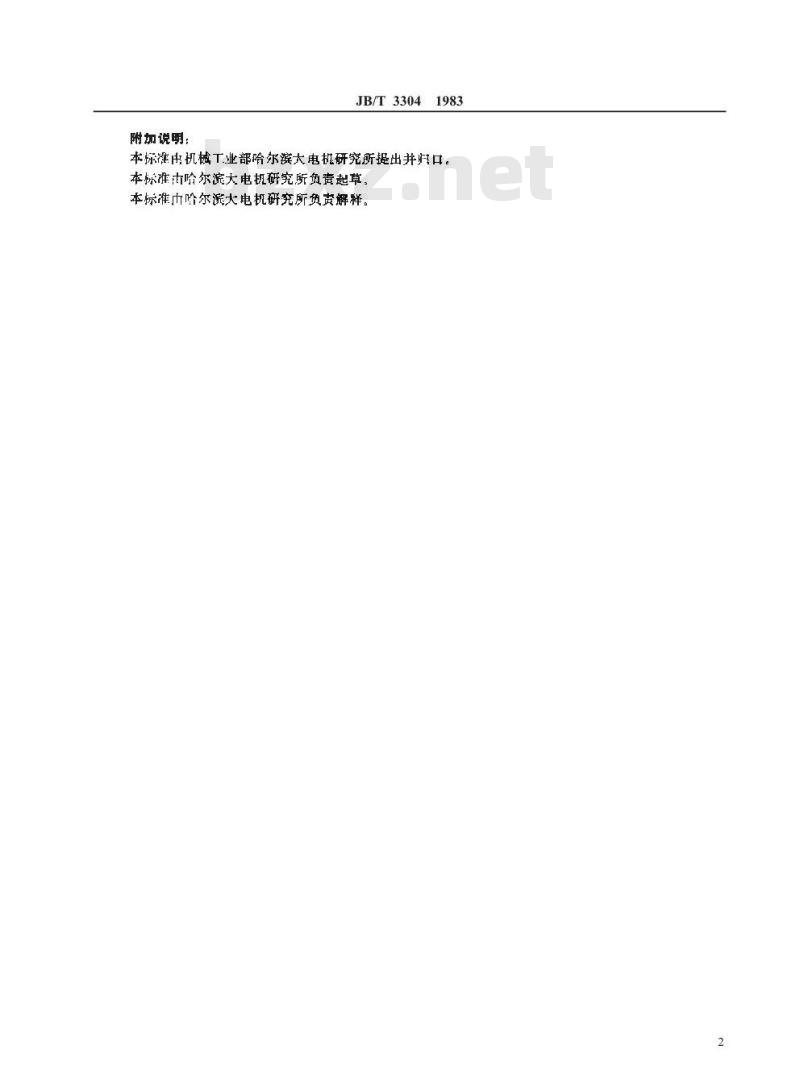

附加说明：
JB/T3304
本标准由机械工业部哈尔滨大电机研究所提出并归口。本标准哈尔滨大电机研究所负资起草，本标准巾哈尔滨大电机研充所负资解释。2
