【机械行业标准(JB)】 柔性石墨编织填料

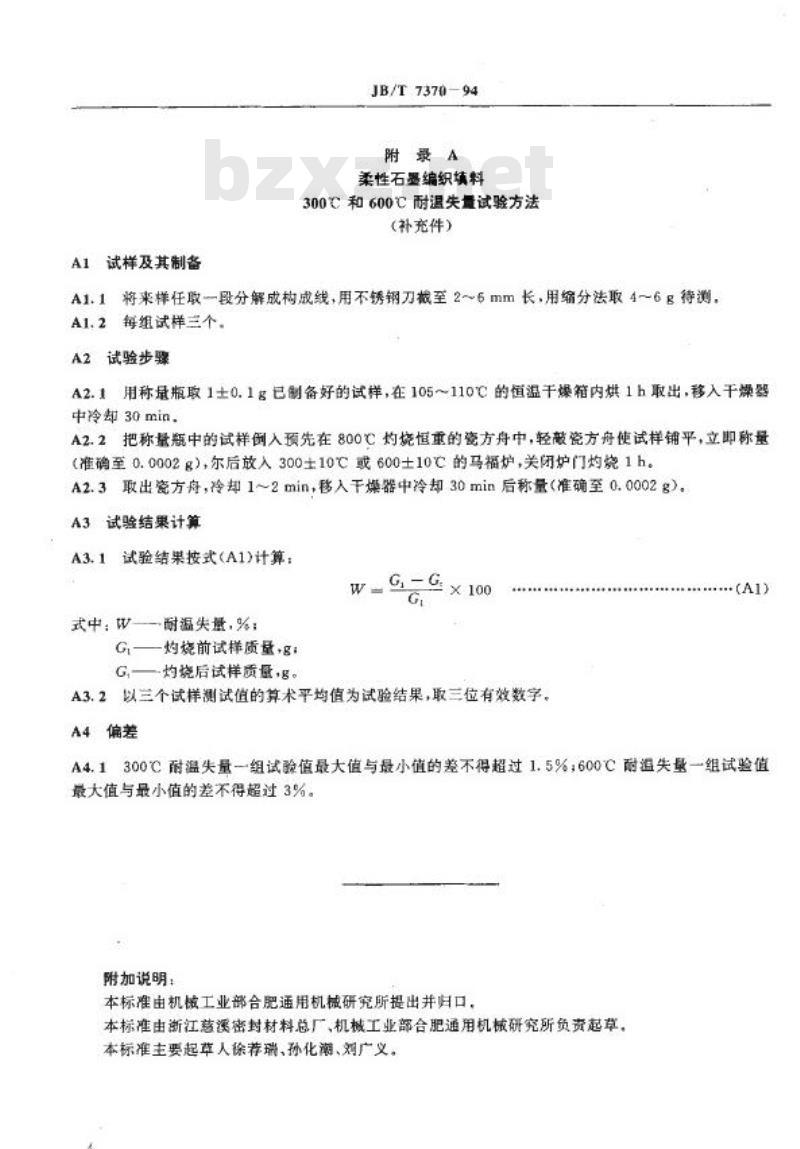

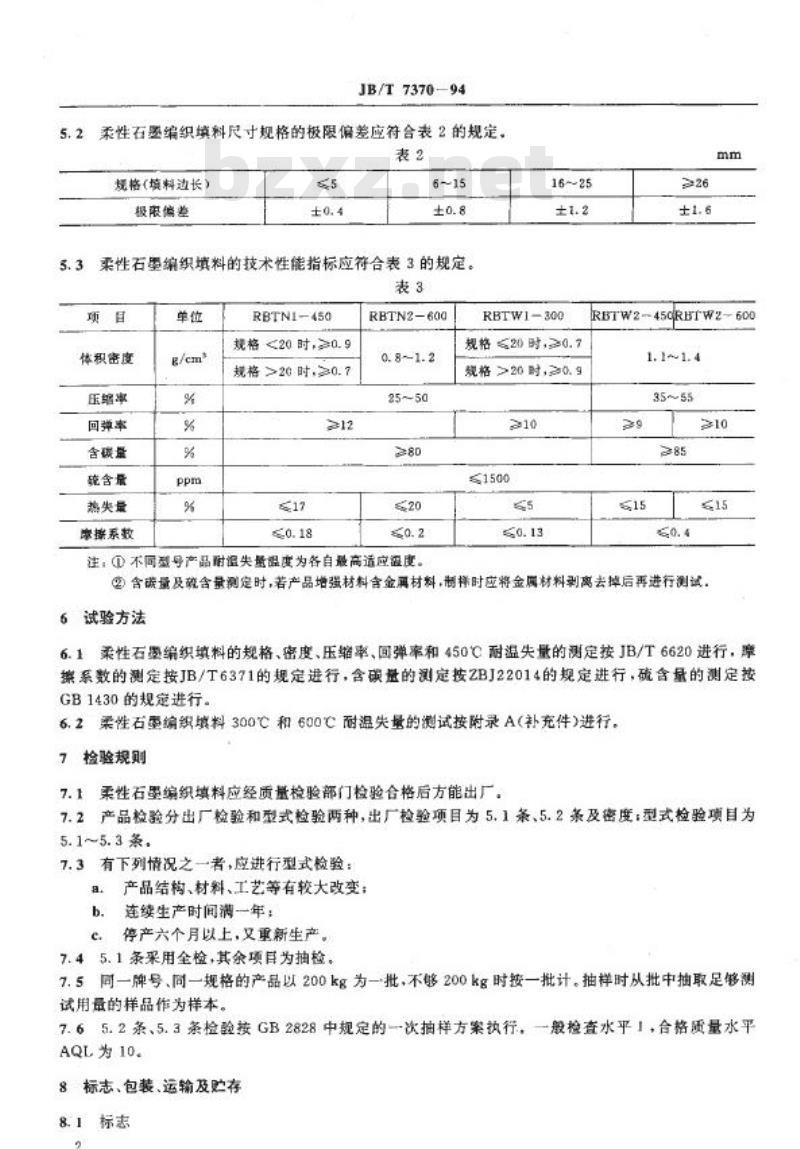

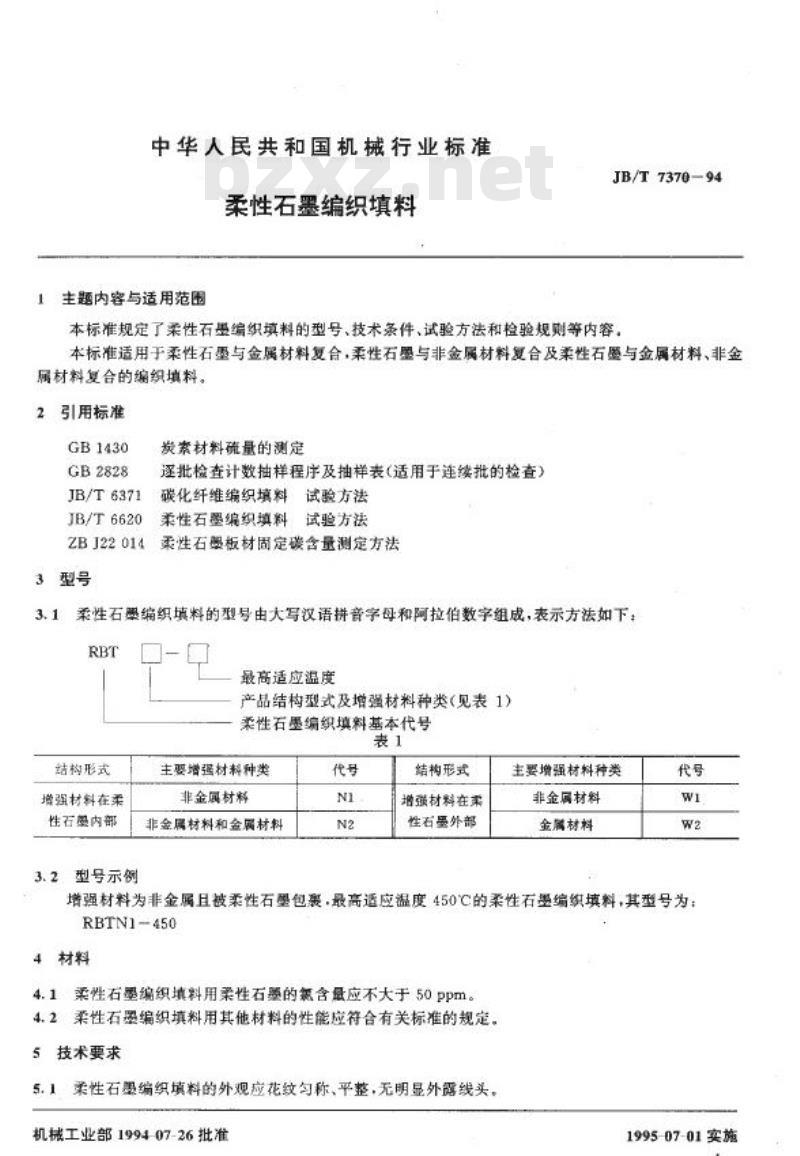

中华人民共和国机械行业标准 JB/T7370-94 柔性石墨编织填料 本标准规定了柔性石墨编织填料的型号、技术条件、试验方法和检验规则等内容。本标准适用于柔性石墨与金属材料复合，柔性石墨与非金属材料复合及柔性石墨与金属材料、非金属材料复合的编织填料。 2 引用标准 GB1430、GB2828、JB/T6371、JB/T6620、ZBJ22014 3 型号 3.1 柔性石墨编织填料的型号由大写汉语拼音字母和阿拉伯数字组成，表示方法如下：RBT 3.2 型号示例：RBTN1-450（主要增强材料种类：非金属材料；增强材料在柔性石墨内部；最高适应温度450℃） 4 材料 4.1 柔性石墨编织填料用柔性石墨的氯含量应不大于50ppm。 4.2 柔性石墨编织填料用其他材料的性能应符合有关标准的规定。 5 技术要求 5.1 柔性石墨编织填料的外观应花纹匀称、平整，无明显外露线头。 5.2 柔性石墨编织填料尺寸规格的极限偏差应符合表2的规定。 表2 尺寸规格的极限偏差 规格 (mm) | 极限偏差 (mm) ------|--------- 5 | ±0.4 6~15 | ±0.8 5.3 柔性石墨编织填料的技术性能指标应符合表3的规定。 表3 技术性能指标 项目 | 体积密度 (g/cm³) | 压缩率 (%) | 含碳量 (%) | 热失量 (%) ------|-----------------|------------|------------|----------- RBTN1-450 | ≥0.9 (规格<20) | 12 | 17 | 0.18 RBTN2-600 | 0.8~1.2 | 25~50 | >80 | 20 RBTW1-300 | ≥0.7 (规格≤20) | 10 | ≤1500 | 0.13 6 试验方法 6.1 柔性石墨编织填料的规格、密度、压缩率、回弹率和450℃耐温失量的测定按JB/T6620进行，热失量的测定按JB/T6371的规定进行，含碳量的测定按ZBJ22014的规定进行，硫含量的测定按GB1430的规定进行。 6.2 柔性石墨编织填料300℃和600℃耐温失量的测试按附录A（补充件）进行。 7 检验规则 7.1 柔性石墨编织填料应经质基检验部门检验合格后方能出厂。 7.2 产品检验分出厂检验和型式检验两种，出厂检验项目为5.1条、5.2条及密度；型式检验项目为5.1~5.3条。 7.3 有下列情况之一者，应进行型式检验： a. 产品结构、材料、工艺等有较大改变； b. 连续生产时间满一年； c. 停产六个月以上，又重新生产。 7.4 5.1条采用全检，其余项目为抽检。 7.5 同一牌号、同一规格的产品以200kg为一批，不够200kg时按一批计，抽样时从批中抽取足够测试用量的样品作为样本。 7.6 5.2条、5.3条检验按GB2828中规定的次抽样方案执行，一般检查水平1，合格质量水平AQL为10。 8 标志、包装、运输及贮存 8.1 每简产品的标签上应有下列标志： a. 产品名称及型号； b. 产品规格； c. 净重。 8.2 包装 柔性石墨编织填料应螺旋卷于纸简或型料筒上，纸简或塑料简的直径应大于产品规格的5倍。 本标准由机械工业部合肥通用机械研究所提出并归口，机械工业部合肥通用机械研究所负责起草。
