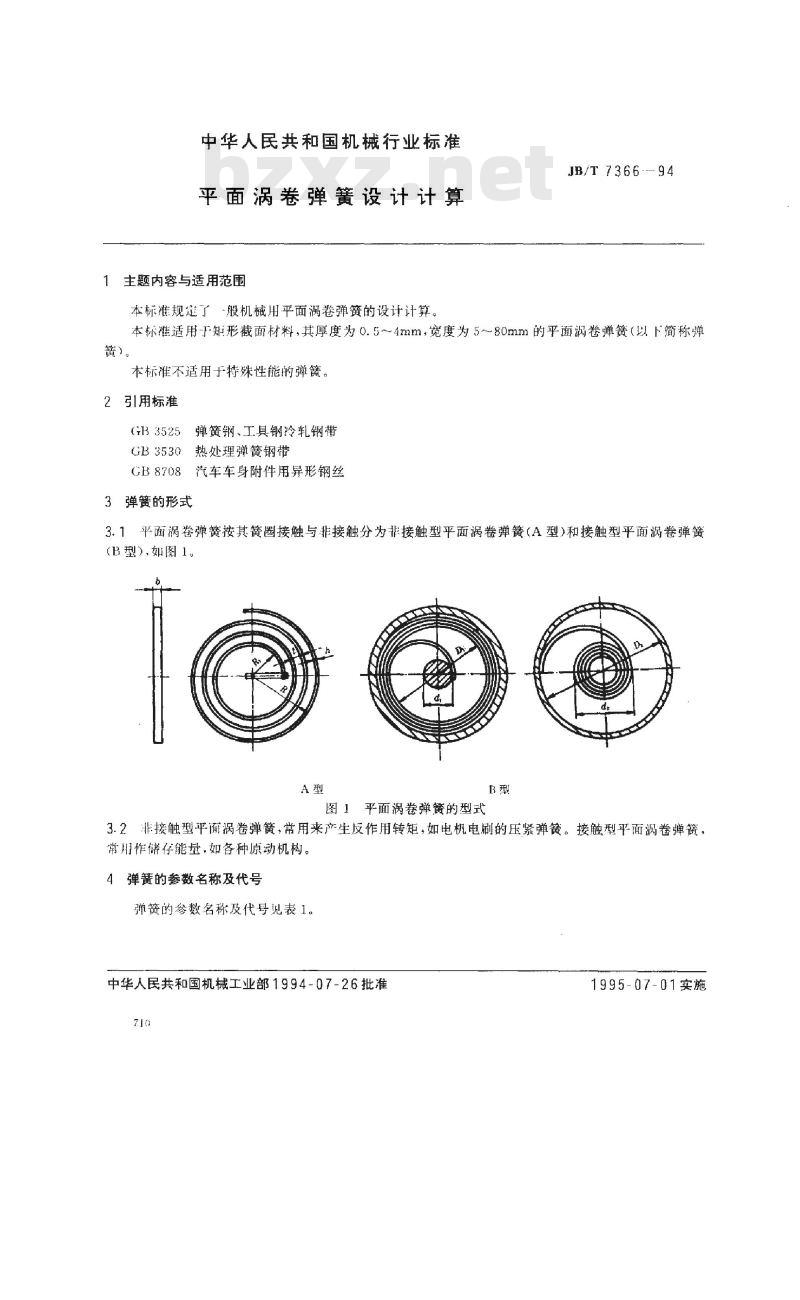

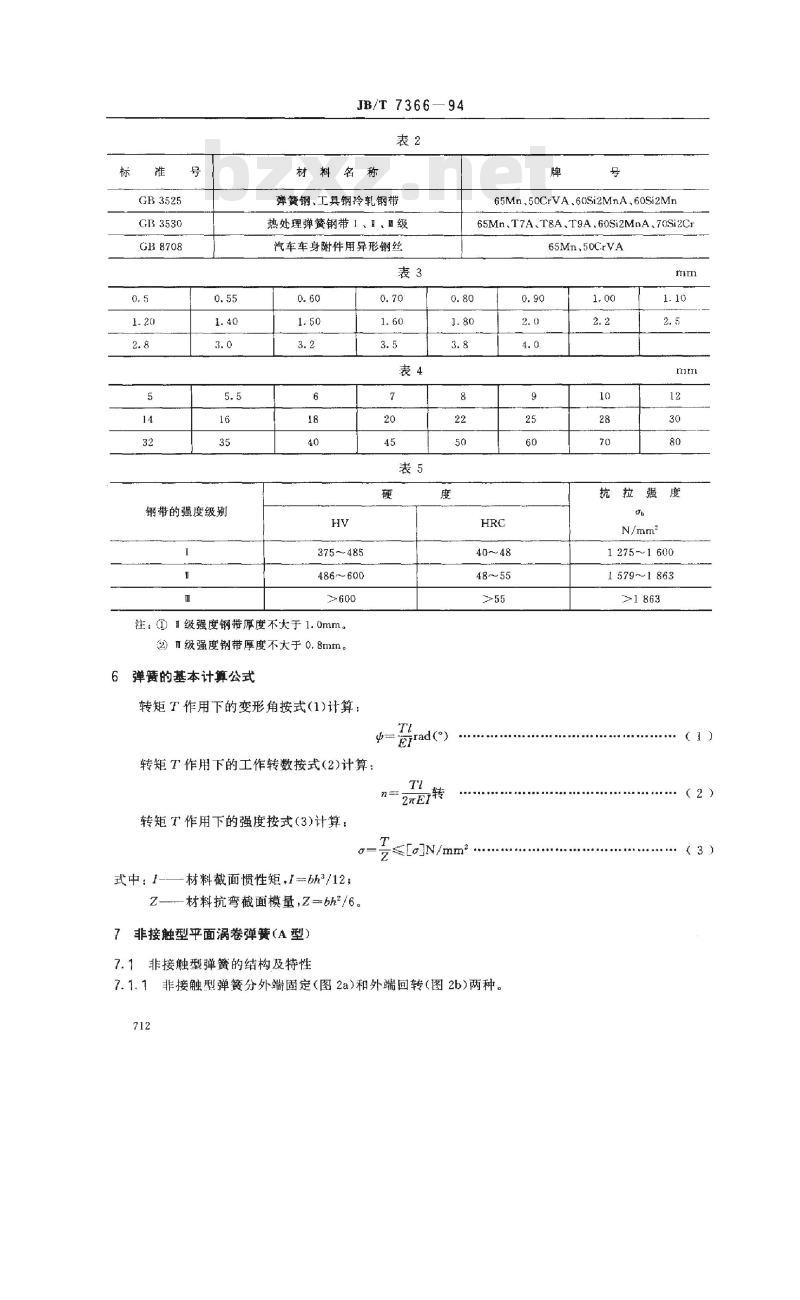

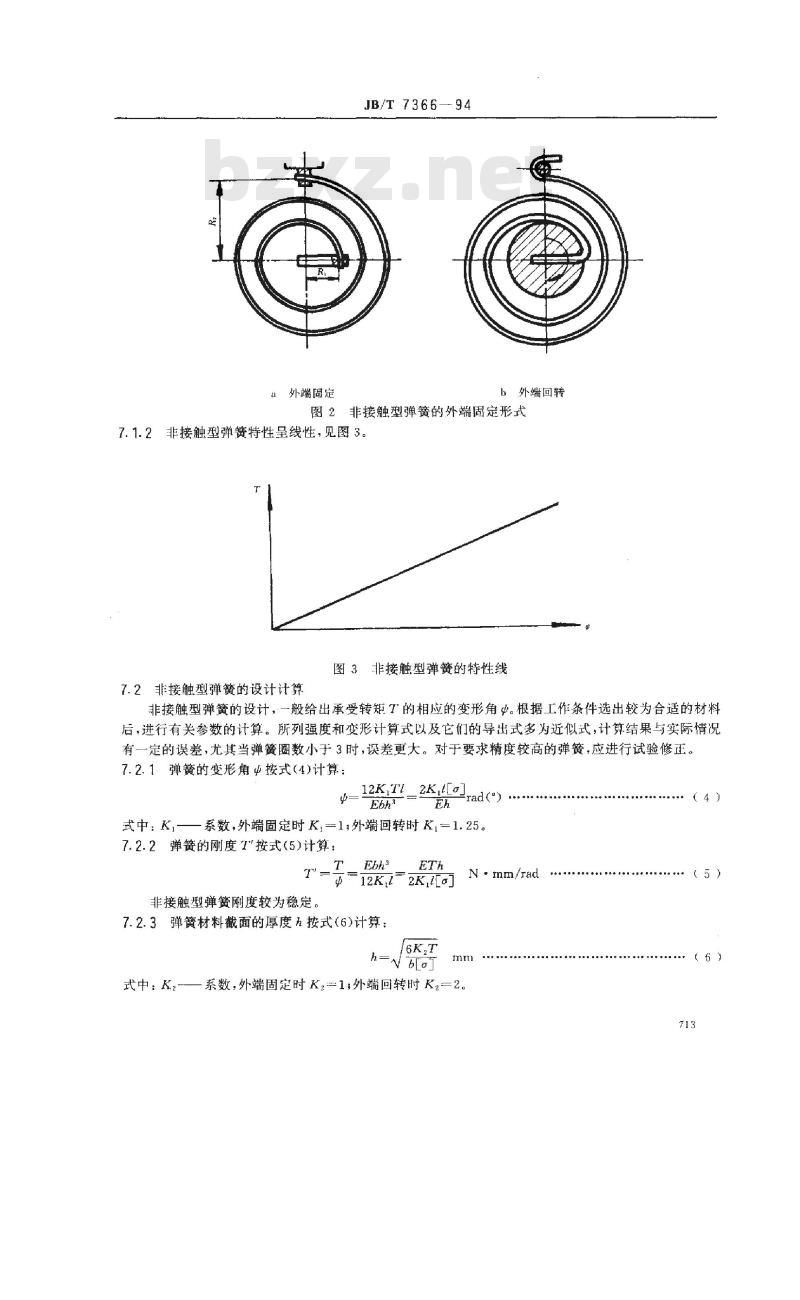

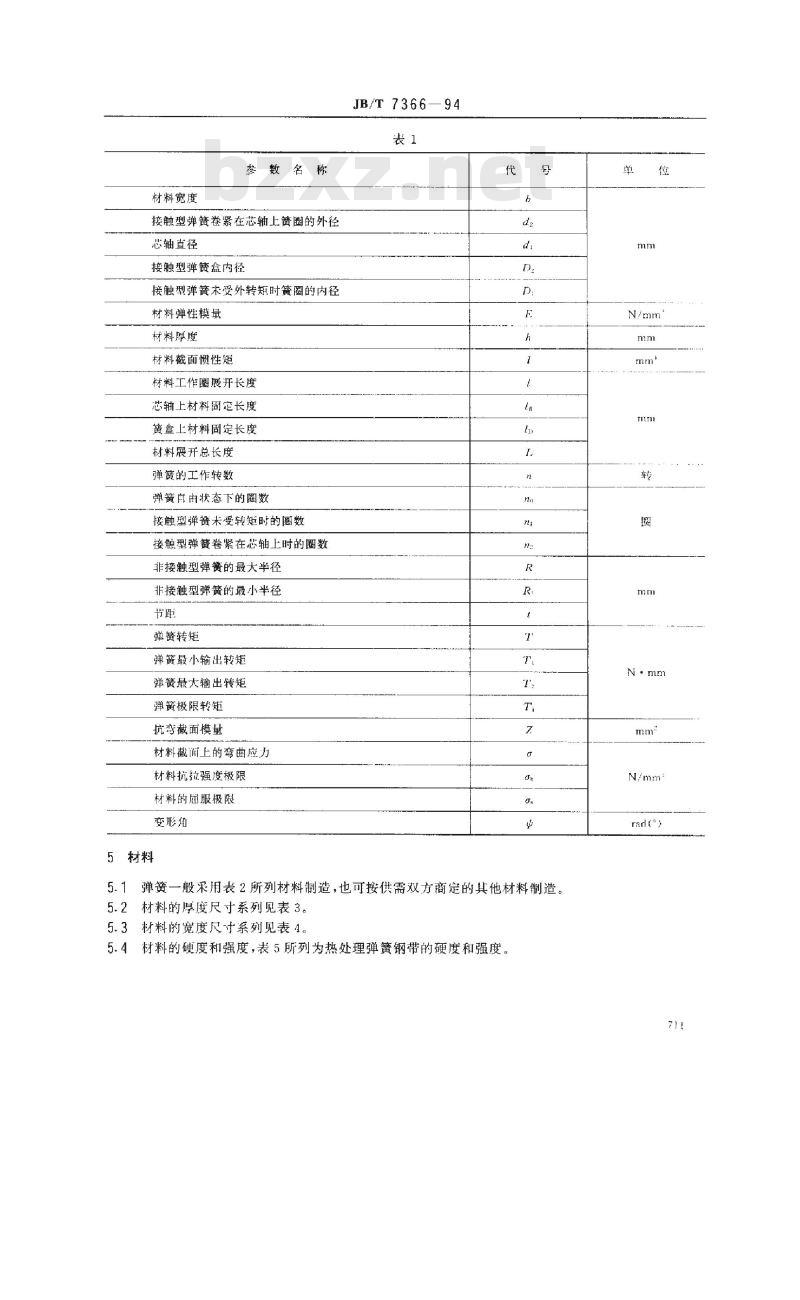

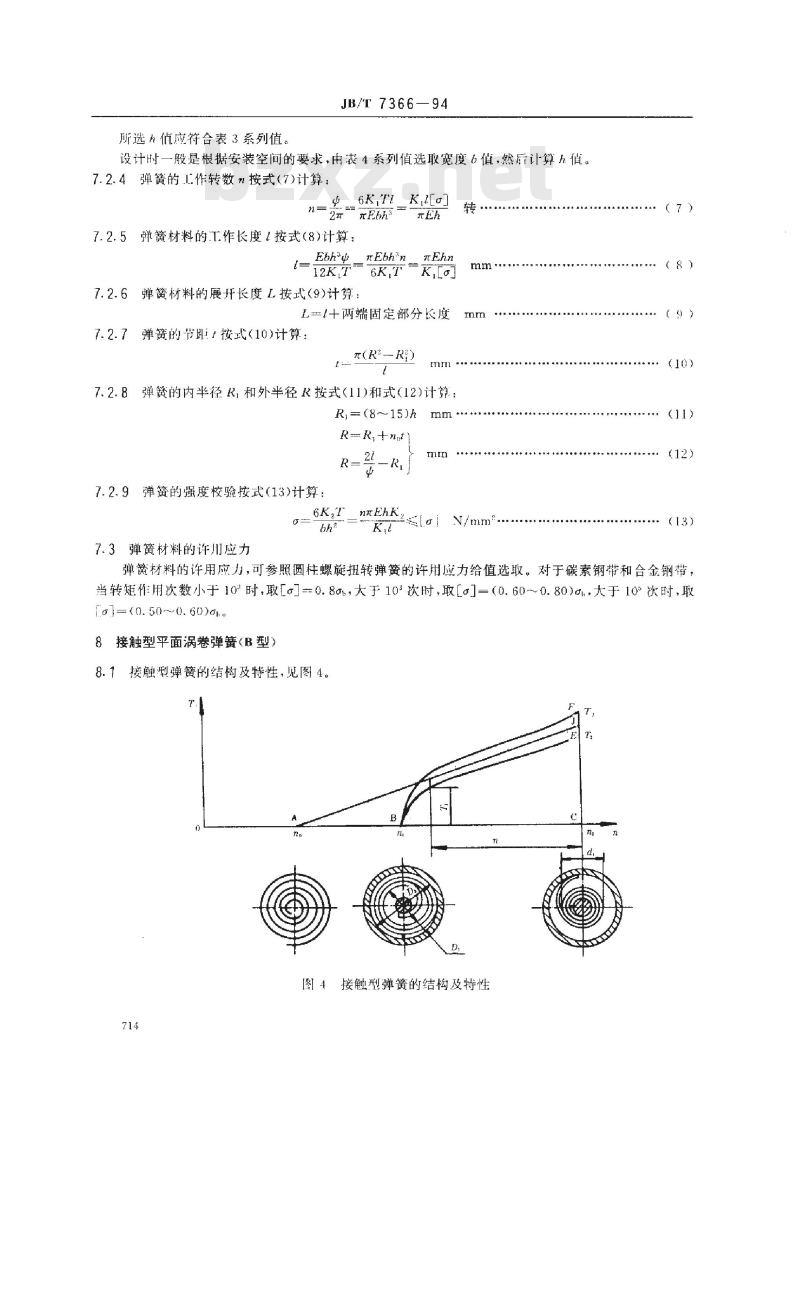

中华人民共和国机械行业标准 平面涡卷弹簧设计计算 JB/T 7366—94 1 主题内容与适用范围 本标准规定了一般机械用平面涡卷弹簧的设计计算。本标准适用于矩形截面材料，其厚度为0.5～4mm，宽度为5～80mm的平面涡卷弹簧（以下简称弹簧）。本标准不适用于特殊性能的弹簧。 2 引用标准 GB3525 弹簧钢、工具钢冷轧钢带 GB3530 热处理弹簧钢带 GB8708 汽车车身附件用异形钢丝 3 弹簧的形式 3.1 平面涡卷弹簧按其簧圈接触与非接触分为非接触型平面涡卷弹簧（A型）和接触型平面涡卷弹簧（B型），如图1所示。 3.2 非接触型平面涡卷弹簧，常用来产生反作用转矩，如电机电刷的压紧弹簧。接触型平面涡卷弹簧，常用作储存能量，如各种原动机构。 4 弹簧的参数名称及代号 弹簧的参数名称及代号见表1。 5 材料 5.1 弹簧一般采用表2所列材料制造，也可按供需双方商定的其他材料制造。 5.2 材料的厚度尺寸系列见表3。 5.3 材料的宽度尺寸系列见表4。 5.4 材料的硬度和强度，表5所列为热处理弹簧钢带的硬度和强度。 6 弹簧的基本计算公式 转矩 T 作用下的变形角按式（1）计算： 转矩 T 作用下的工作转数按式（2）计算： 转矩 T 作用下的强度按式（3）计算： 式中：1—材料截面惯性矩，1=bh²/12；材料抗弯截面模量，Z=bh²/6。 7 非接触型平面涡卷弹簧（A型） 7.1 非接触型弹簧的结构及特性 7.1.1 非接触型弹簧分外端固定（图2a）和外端回转（图2b）两种。 7.1.2 非接触型弹簧特性呈线性，见图3。 7.2 非接触型弹簧的设计计算 非接触型弹簧的设计，通常给出承受转矩 T 的相应的变形角。根据工作条件选出较为合适的材料后，进行有关参数的计算。所列强度和变形计算式以及它们的导出式多为近似式，计算结果与实际情况有一定的误差，尤其当弹簧圈数小于3时，误差更大。
