【机械行业标准(JB)】 倍速输送链

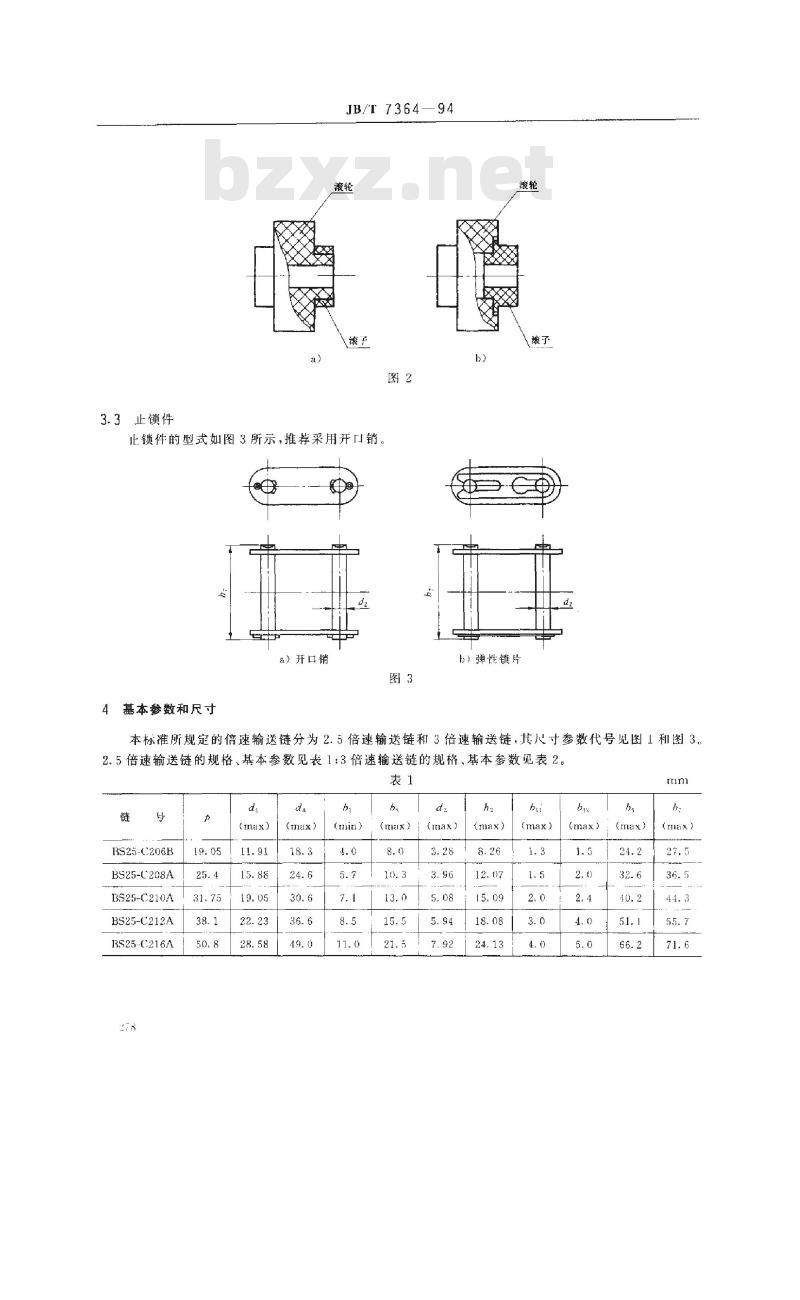

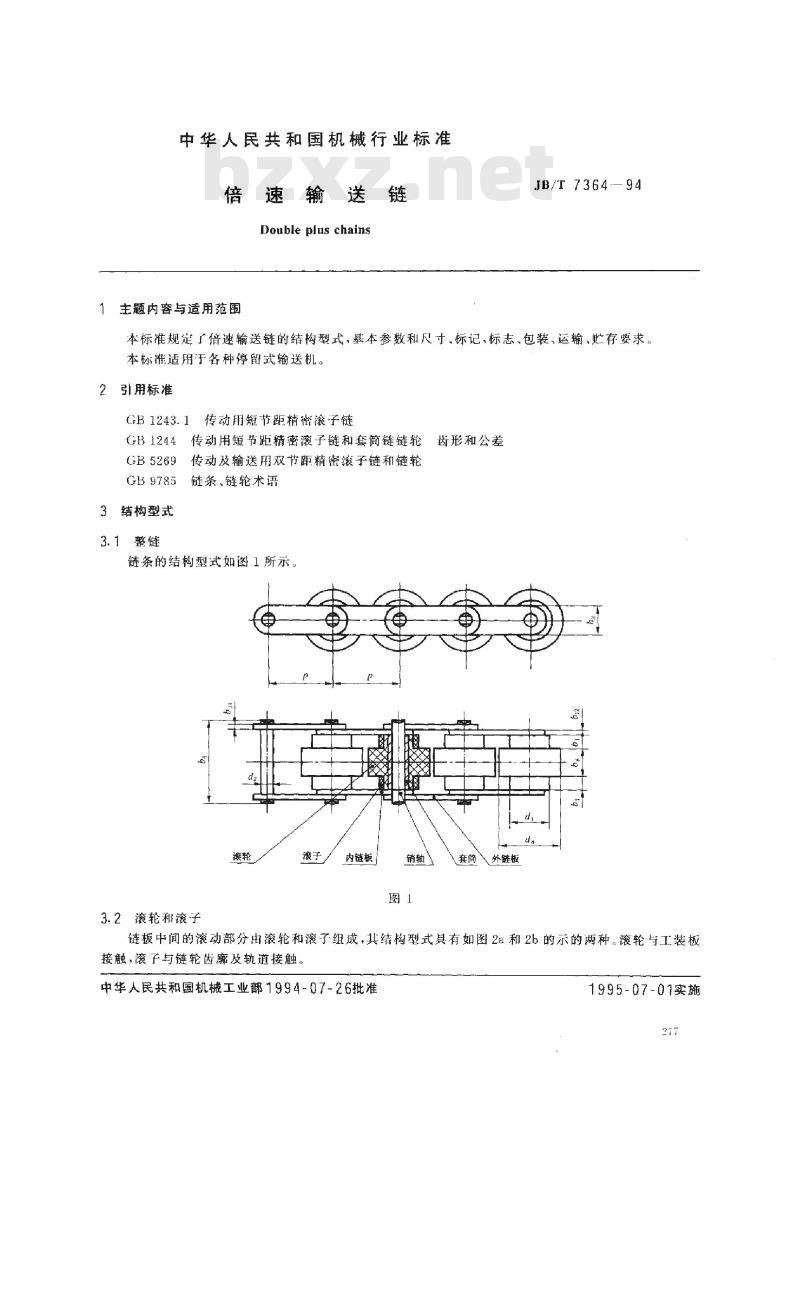

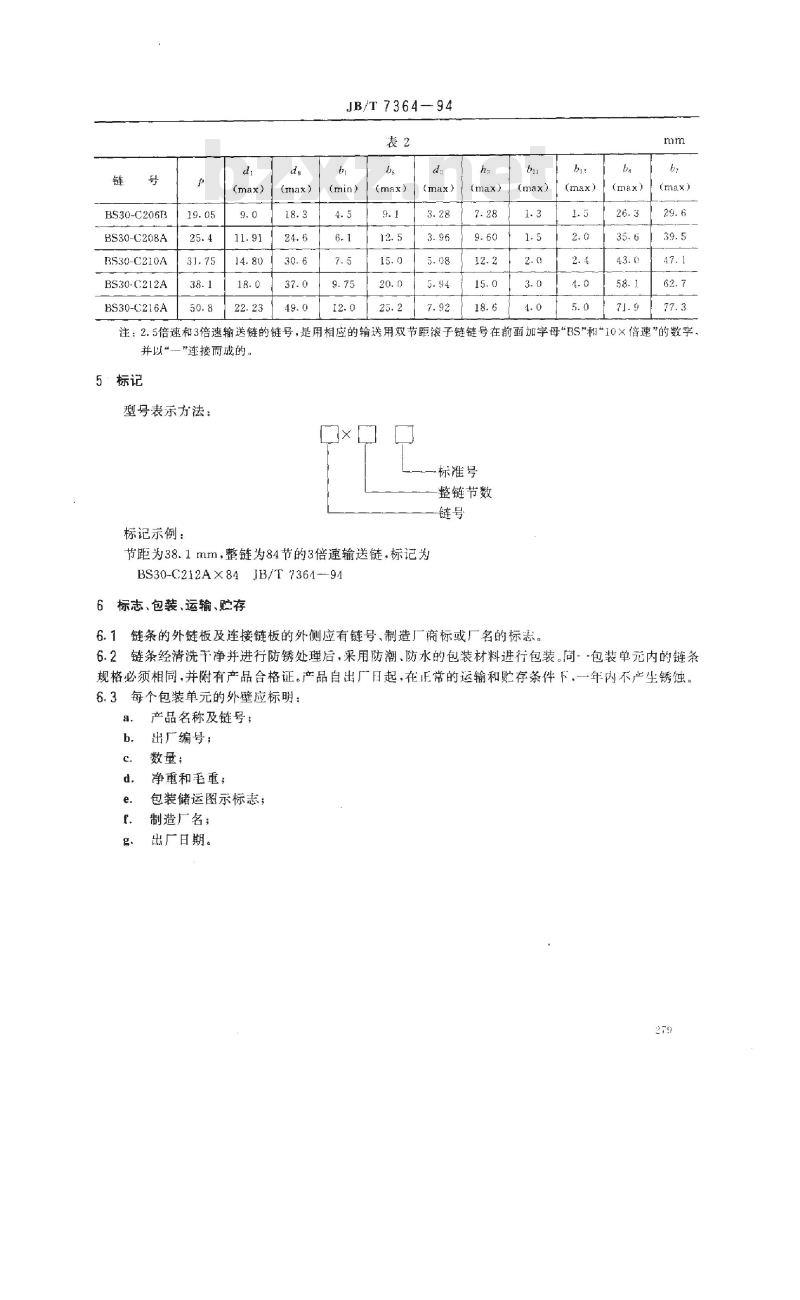

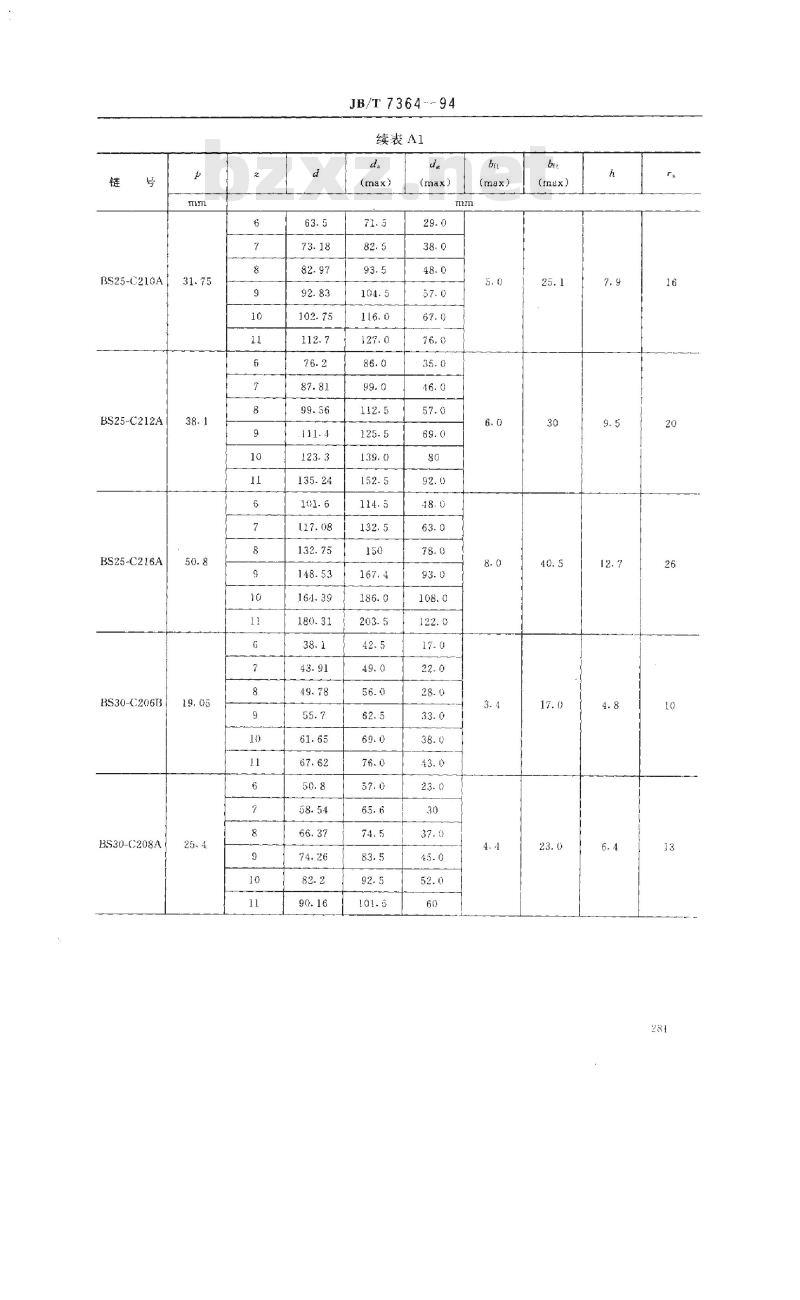

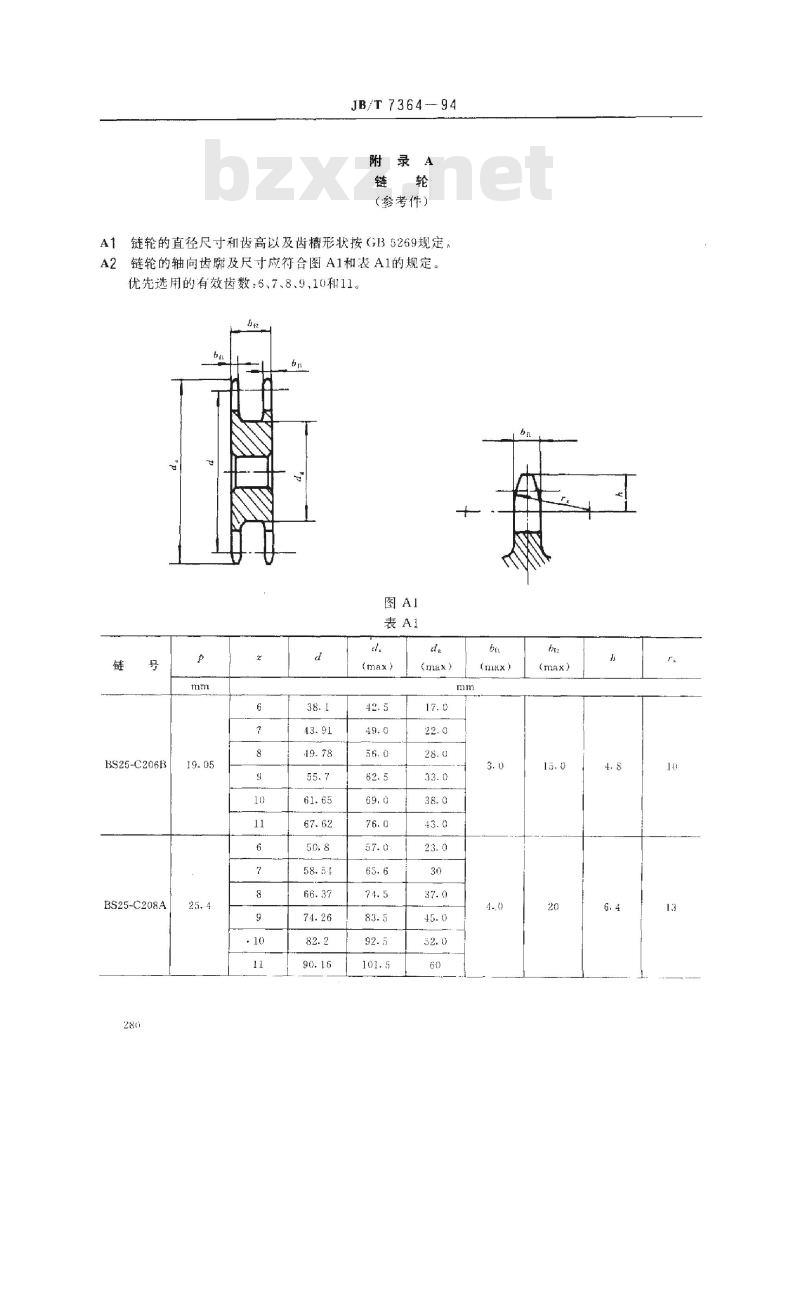

中华人民共和国机械行业标准倍速输送链 JB/T7364—94 本标准规定了倍速输送链的结构型式，基本参数和尺寸、标记、标志、包装、运输、贮存要求，本标准适用于各种停留式输送机。 2 引用标准 GB1243.1 传动用短节距精密滚子链 GB1244 传动用短节距精密滚子链和套简链链轮齿形和公差 GB5269 传动及输送用双节距精密滚子链和链轮 GB 9785 链条、链轮术语 3 结构型式 3.1 整链 链条的结构型式如图1所示。 3.2 滚轮和滚子 链条中间的滚动部分由滚轮和滚子组成，具有如图2a和2b所示的两种结构型式。滚轮与工装板接触，滚子与链轮齿廊及轨道接触。 3.3 止锁件 止锁件的型式如图3所示，推荐采用开门销。 4 基本参数和尺寸 本标准所规定的倍速输送链分为2.5倍速输送链和3倍速输送链，其尺寸参数代号见图1和图3。 2.5倍速输送链的规格、基本参数见表1；3倍速输送链的规格、基本参数见表2。 表1 2.5倍速输送链规格、基本参数 链号 di(max) d.(max) h(max) b(max) r(min) RS25-C206B 11.91 18.3 1.3 1.5 27.5 BS25-C208A 15.88 24.6 1.5 2.0 36.5 13S25-C210A 19.05 30.6 2.0 2.4 44.3 BS25-C212A 22.23 36.6 3.0 4.0 55.7 BS25-C216A 28.58 40.2 4.0 5.0 66.2 表2 3倍速输送链规格、基本参数 链号 di(max) d.(max) h(max) b(max) r(min) BS30-C206B 9.0 18.3 1.5 1.5 35.6 BS30-C208A 11.91 24.6 1.5 2.0 43.5 BS30-C210A 14.80 30.6 2.0 2.4 47.6 BS30-C212A 18.0 36.6 3.0 4.0 58.7 BS30-C216A 22.23 40.2 4.0 5.0 71.9 注：2.5倍速和3倍速输送链的链号，是用相应的输送用双节距滚子链链号在前面加字母“BS”和“10×倍速”的数字，并以“-”连接而成。 6 标志、包装、运输、贮存 6.1 链条的外链板及连接链板的外侧应有链号、制造厂商标或厂名的标志。 6.2 链条经清洗干净并进行防锈处理后，采用防潮、防水的包装材料进行包装。包装单元内的链条规格必须相同，并附有产品合格证。产品自出厂日起，在正常的运输和贮存条件下，一年内不产生锈蚀。 6.3 每个包装单元的外壁应标明： a. 产品名称及链号； b. 出厂编号； c. 数量； d. 净重和毛重； e. 包装储运图示标志； f. 制造厂名； g. 出厂日期。 7 附录A 链轮的直径尺寸和齿高以及齿槽形状按GB5269规定。 A1 链轮的轴向齿廓及尺寸应符合图A1和表A1的规定。 A2 优先选用的有效齿数：5、7、8、9、10和11。 图A1 表A1 链轮规格表
