【机械行业标准(JB)】 耐碱泵用机械密封

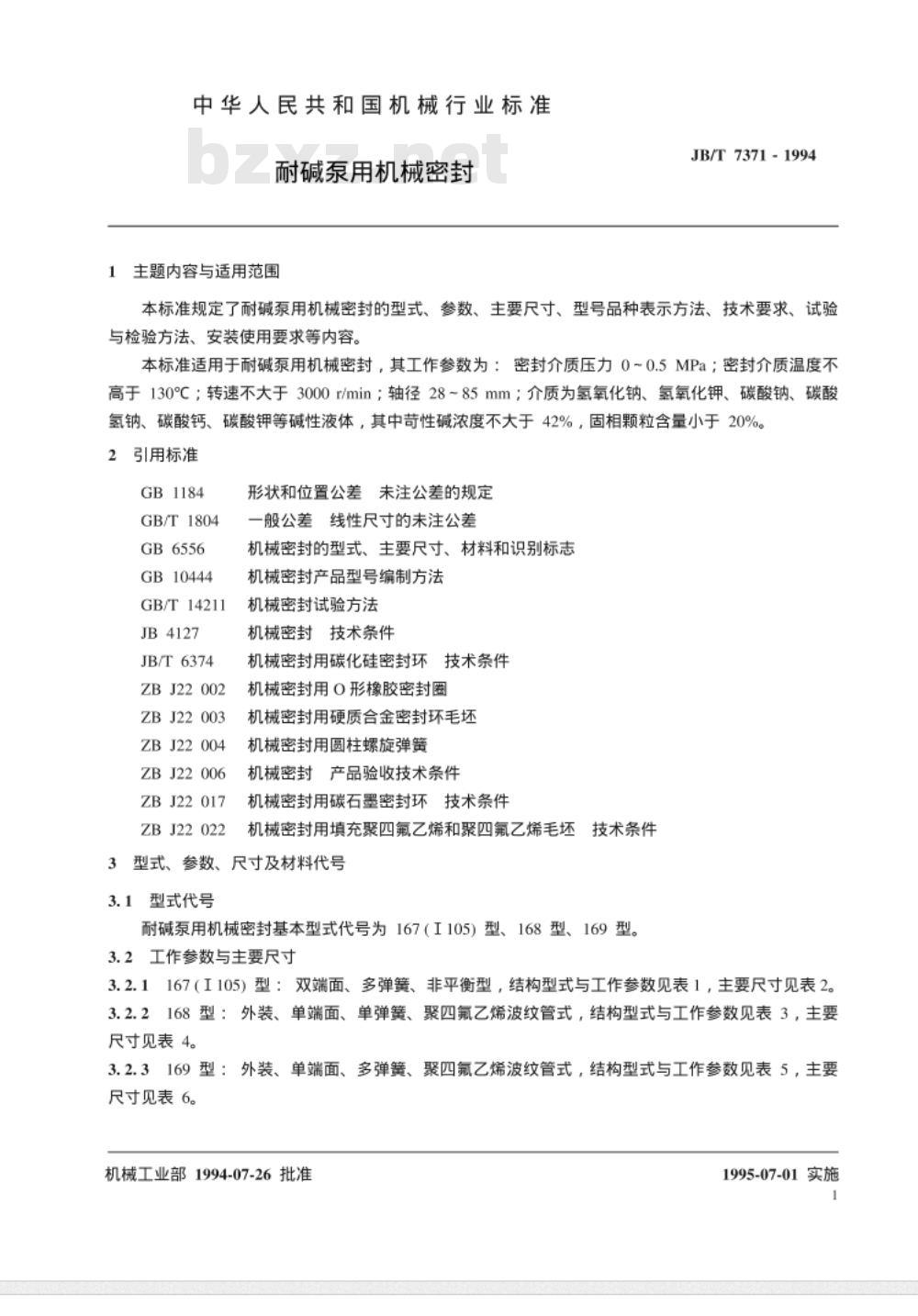

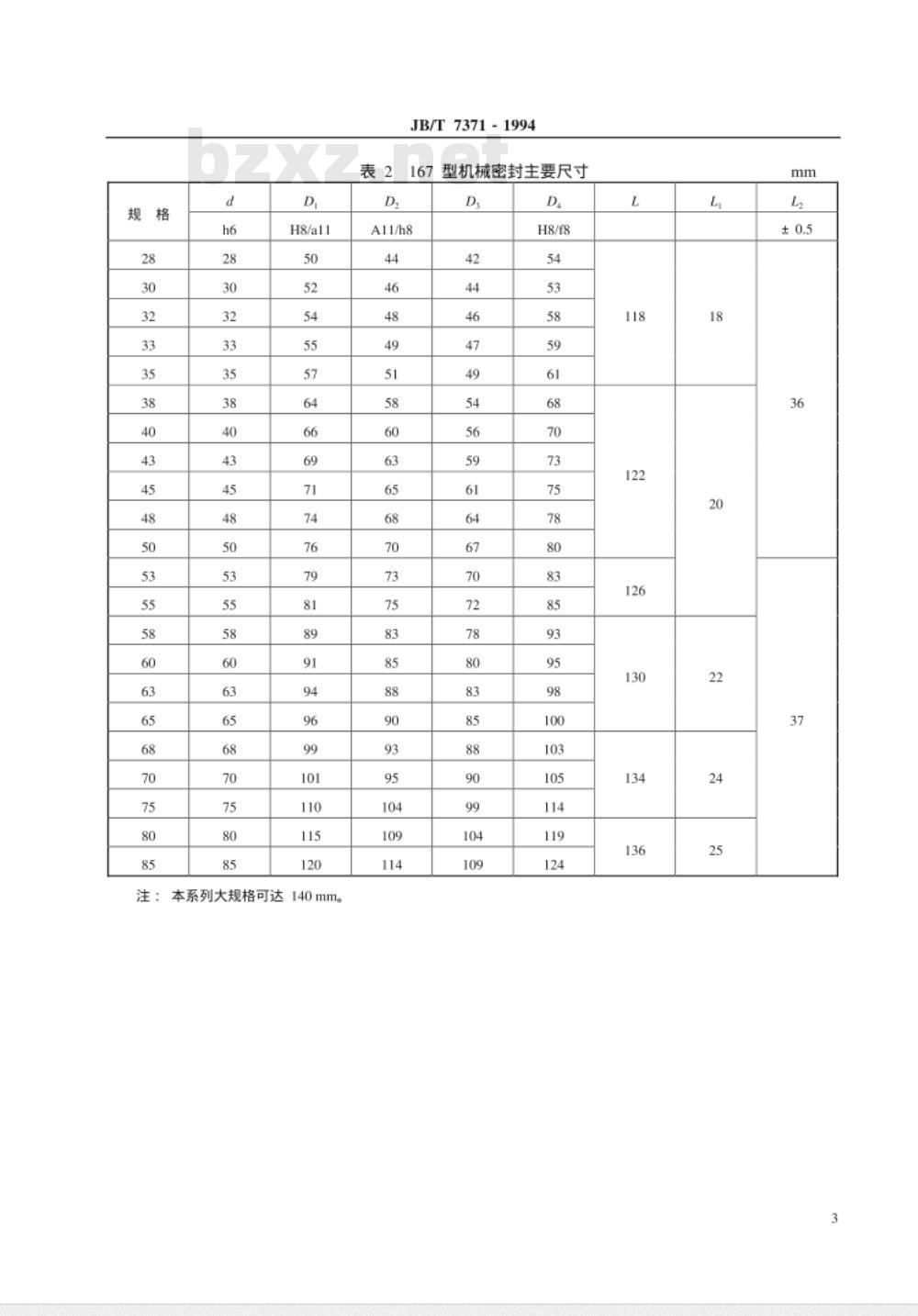

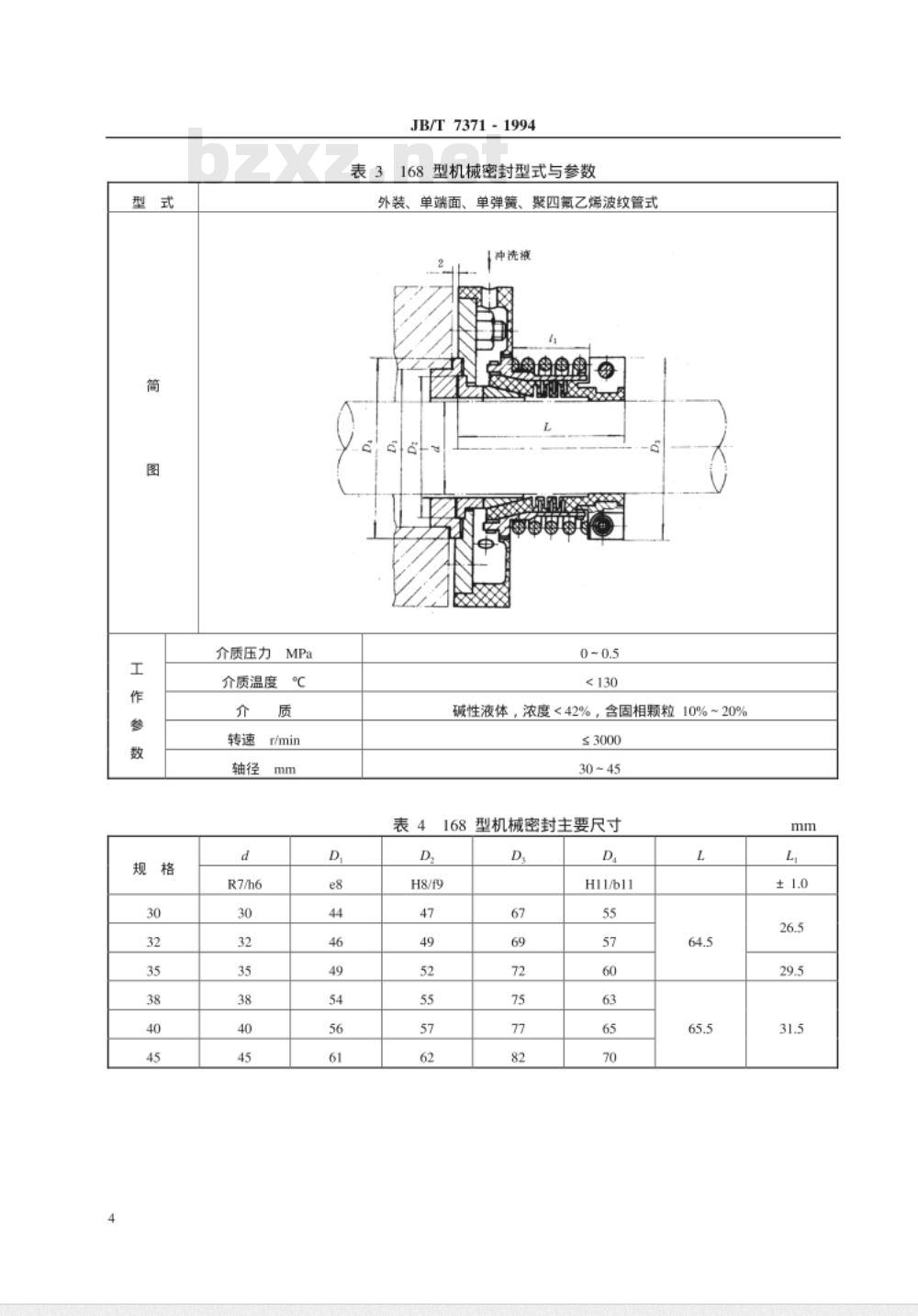

中华人民共和国机械行业标准 JB/T 7371-1994 耐碱泵用机械密封 本标准规定了耐碱泵用机械密封的型式、参数、主要尺寸、型号品种表示方法、技术要求、试验与检验方法、安装使用要求等内容。本标准适用于耐碱泵用机械密封，其工作参数为：密封介质压力0~0.5MPa；密封介质温度不高于130℃；转速不大于3000r/min；轴径28~85mm；介质为氢氧化钠、氢氧化钾、碳酸钠、碳酸氢钠、碳酸钙、碳酸钾等碱性液体，其中苛性碱浓度不大于42%，固相颗粒含量小于20%。 2 引用标准 GB1184、GB/T1804、GB6556、GB10444、GB/T14211、JB4127、JB/T6374、ZBJ22 002、ZBJ22003、ZBJ22 004、ZBJ22 006、ZBJ22 017、ZBJ22 022 3 型式、参数、尺寸及材料代号 3.1 型式代号 耐碱泵用机械密封基本型式代号为167（I105）型、168型、169型。 3.2 工作参数与主要尺寸 3.2.1 167（I105）型：双端面、多弹簧、非平衡型，结构型式与工作参数见表1，主要尺寸见表2。 3.2.2 168型：外装、单端面、单弹簧、聚四氟乙烯波纹管式，结构型式与工作参数见表3，主要尺寸见表4。 3.2.3 169型：外装、单端面、多弹簧、聚四氟乙烯波纹管式，结构型式与工作参数见表5，主要尺寸见表6。 表1 167型机械密封型式与参数 型式：双端面、多弹簧、非平衡型 介质压力：0~0.5MPa 介质温度：≤130℃ 介质：碱性液体，浓度<42%，含固相颗粒10%~20% 封液压力：≤0.5MPa 封液温度：≤80℃ 适用介质：水或与介质相溶液体 表2 167型机械密封主要尺寸（单位：mm） 规格（d） | D | H 28 | 50 | 44 30 | 52 | 46 32 | 54 | 48 35 | 57 | 49 38 | 64 | 51 40 | 66 | 53 43 | 69 | 54 45 | 71 | 56 48 | 74 | 58 50 | 76 | 59 53 | 79 | 61 55 | 81 | 63 58 | 84 | 64 60 | 86 | 66 63 | 89 | 68 65 | 91 | 70 68 | 94 | 72 70 | 96 | 74 75 | 101 | 76 80 | 104 | 78 85 | 110 | 80 注：本系列大规格可达140mm。 本标准由机械工业部批准，并由相关部门负责执行和实施。
