【机械行业标准(JB)】 气动油雾器 技术条件

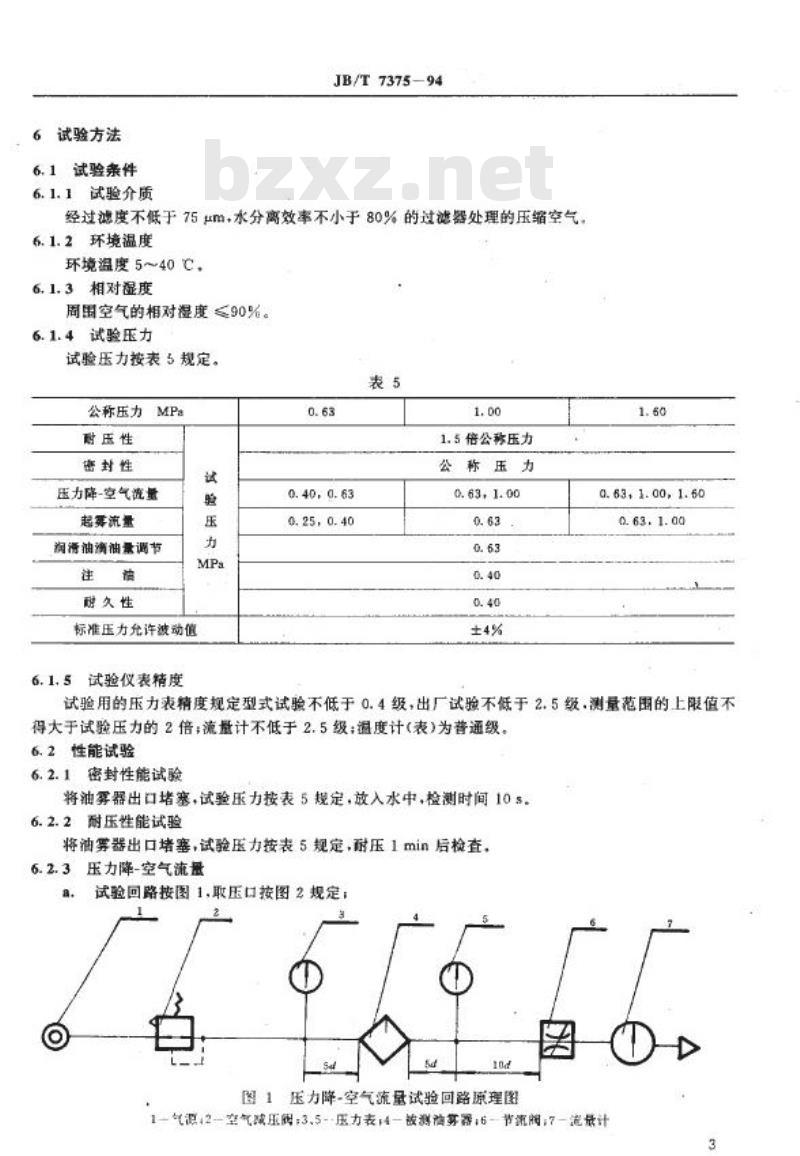

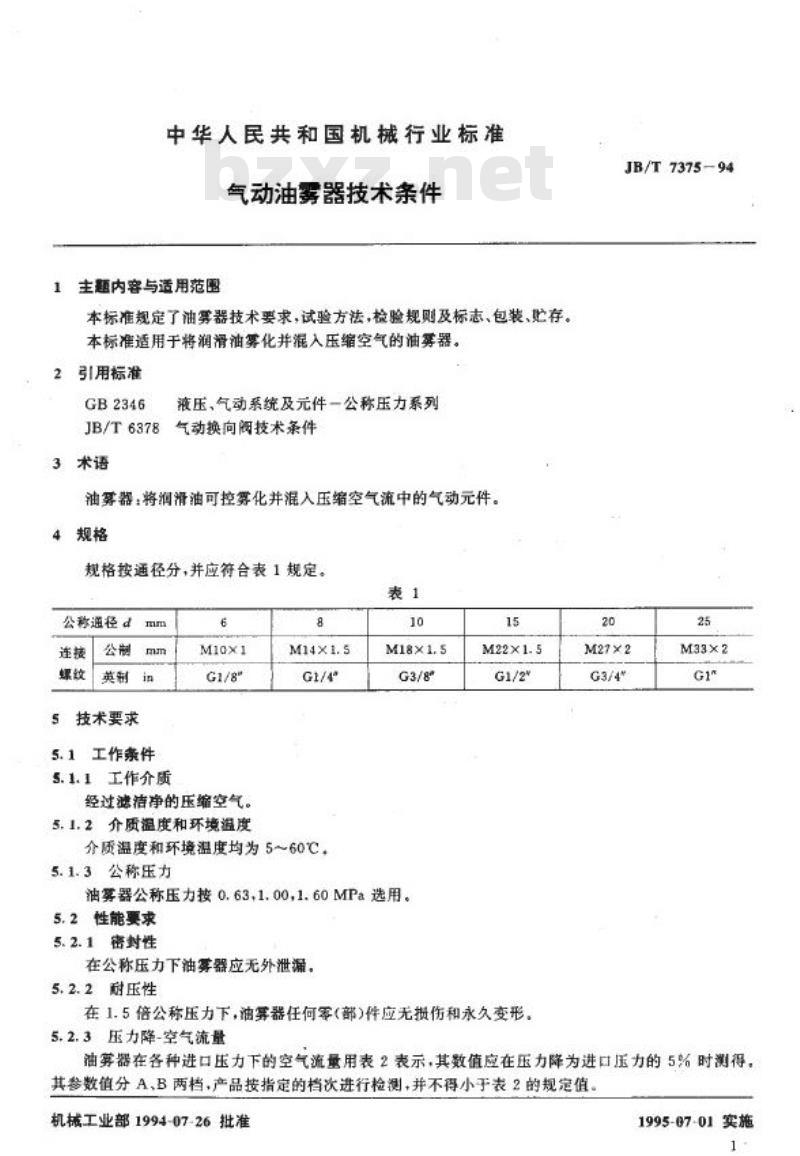

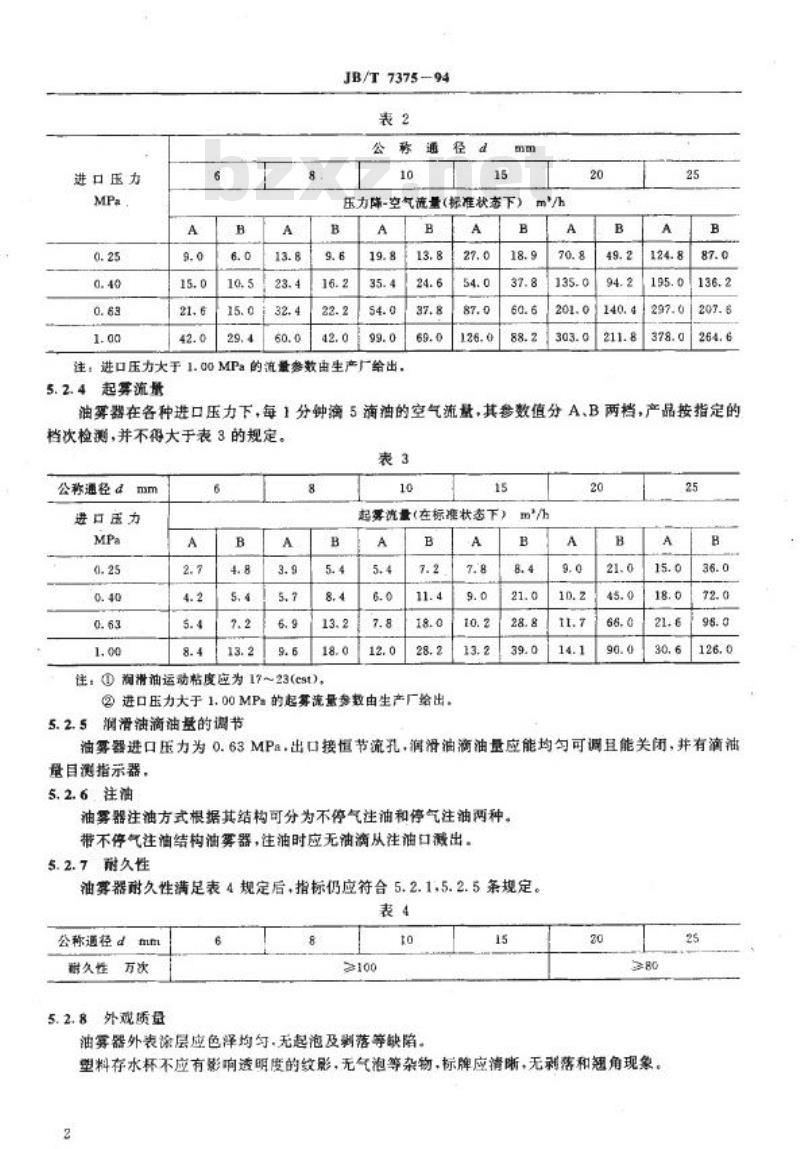

中华人民共和国机械行业标准 JB/T7375-94 气动油雾器技术条件 发布单位：中华人民共和国机械工业部 发布日期：1994-07-26 实施日期：1995-07-01 1 范围 本标准规定了气动油雾器的技术要求、试验方法、检验规则及标志、包装、贮存等内容。本标准适用于将润滑油雾化并混入压缩空气的油雾器。 2 规范性引用文件 GB2346 液压、气动系统及元件一公称压力系列 JB/T6378 气动换向阀技术条件。 3 术语 油雾器：将润滑油可控雾化并混入压缩空气流中的气动元件。 4 规格 油雾器按公称通径分，并应符合下表规定： 公称通径 d (mm) 连接螺纹 (公制) M10x1, M14x1.5, M18x1.5, M22x1.5, M27x2, M33x2 5 技术要求 5.1 工作条件 5.1.1 工作介质 经过滤洁净的压缩空气。 5.1.2 介质湿度和环境温度 介质温度和环境温度均为5~60℃。 5.1.3 公称压力 油雾器公称压力为0.63, 1.00, 1.60 MPa。 5.2 性能要求 5.2.1 密封性 在公称压力下，油雾器应无外泄漏。 5.2.2 附压性 在1.5倍公称压力下，油雾器任何零件应无损坏和永久变形。 5.2.3 压力降-空气流量 油雾器在各种进口压力下的空气流量用表2表示，流量值应在出口压力降达到进口压力的5%时测得，按A、B两档进行检测。 5.2.4 起雾流量 油雾器在各种进口压力下的起雾流量应按表3规定，润滑油的滴油量应能均匀可调且能关闭，且有滴油指示器。 5.2.5 润滑油滴油量的调节 油雾器进口压力为0.63MPa时，润滑油滴油量应能均匀可调且能关闭。 5.2.6 注油 油雾器的注油方式分为不停气注油和停气注油两种。带不停气注油结构的油雾器，注油时应无油滴从注油口出。 5.2.7 耐久性 油雾器在耐久性测试后，仍应符合5.2.1、5.2.5条规定的性能要求。 5.2.8 外观质量 油雾器外表涂层应色泽均匀，无起泡及脱落等缺陷。 6 试验方法 6.1 试验条件 6.1.1 试验介质 经过滤度比被测滤芯精度高一档，水分离效率不小于80%的空气过滤器处理的压缩空气。 6.1.2 环境温度 环境温度为5~40℃。 6.1.3 相对湿度 周围空气相对湿度≤90%。 6.1.4 试验压力 试验压力按表3规定。 6.1.5 试验仪表精度 试验仪表精度应符合标准要求。 表3：公称压力与试验压力的对应关系。 耐压性，密封性，压力降-空气流量等试验项目应按规定试验压力进行。 注：进口压力大于1.00 MPa的流量值由生产厂给出。
