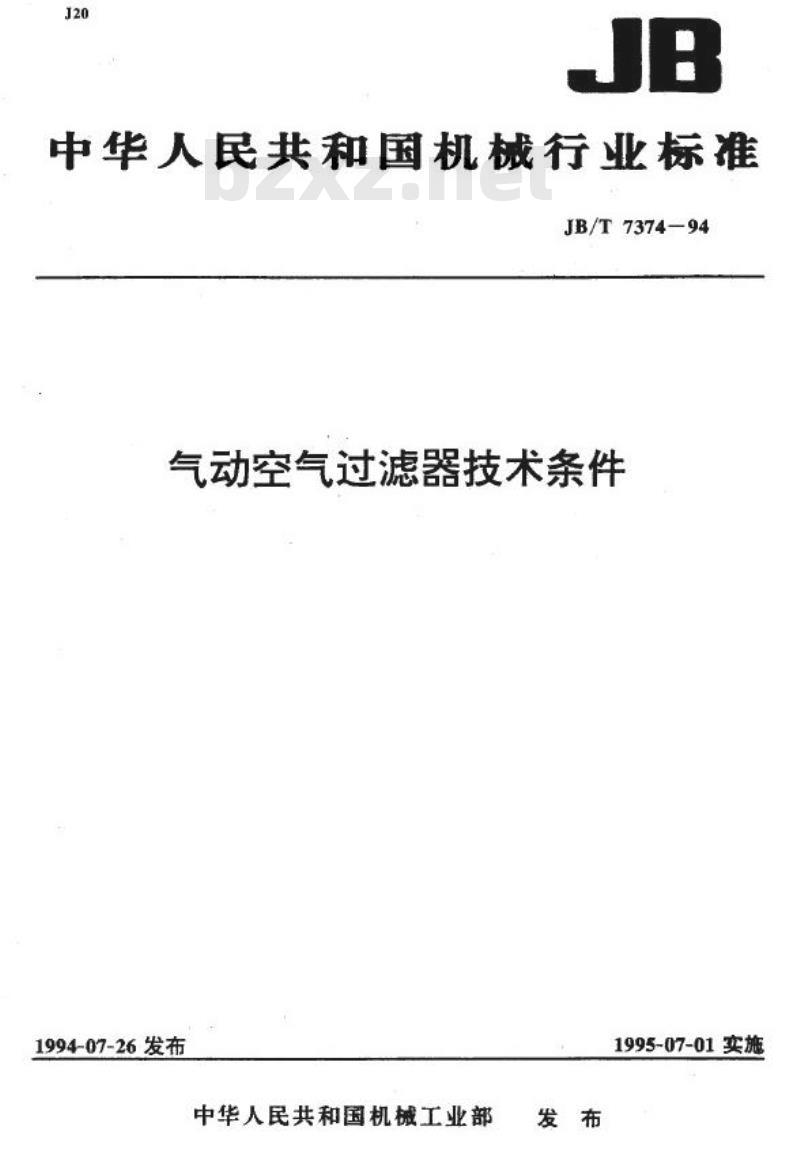

【机械行业标准(JB)】 气动空气过滤器 技术条件

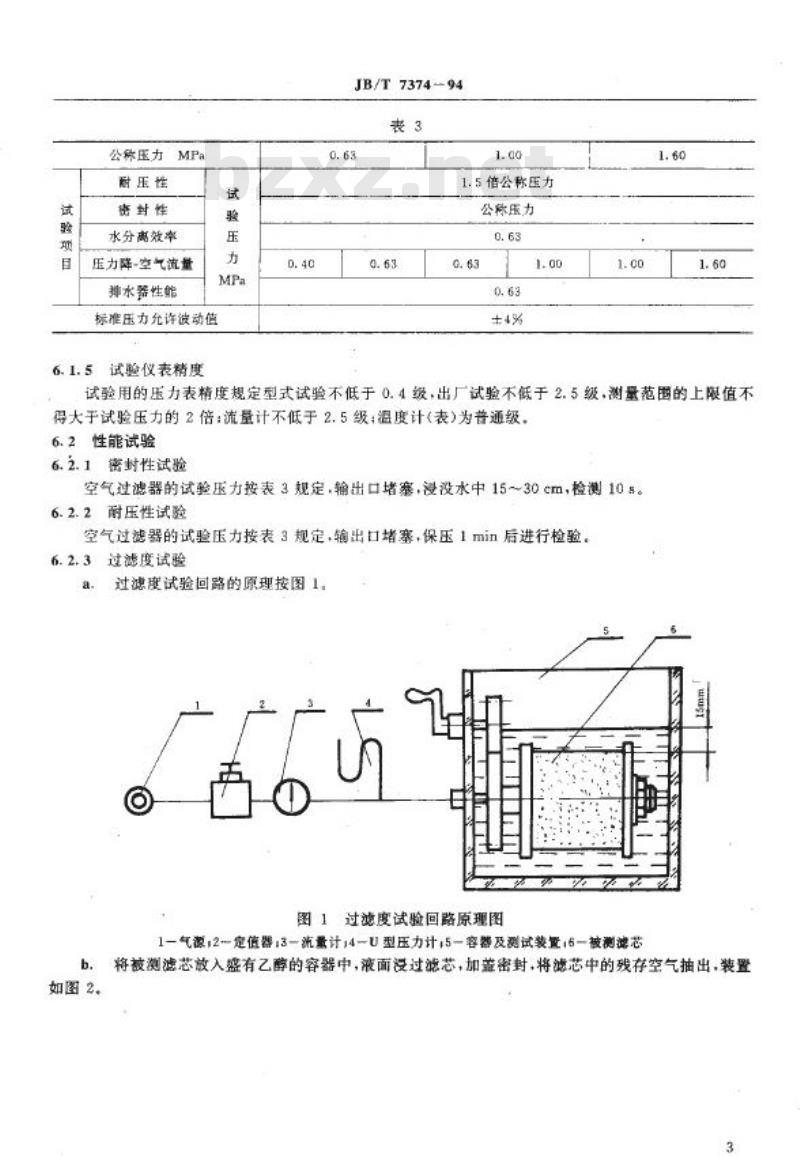

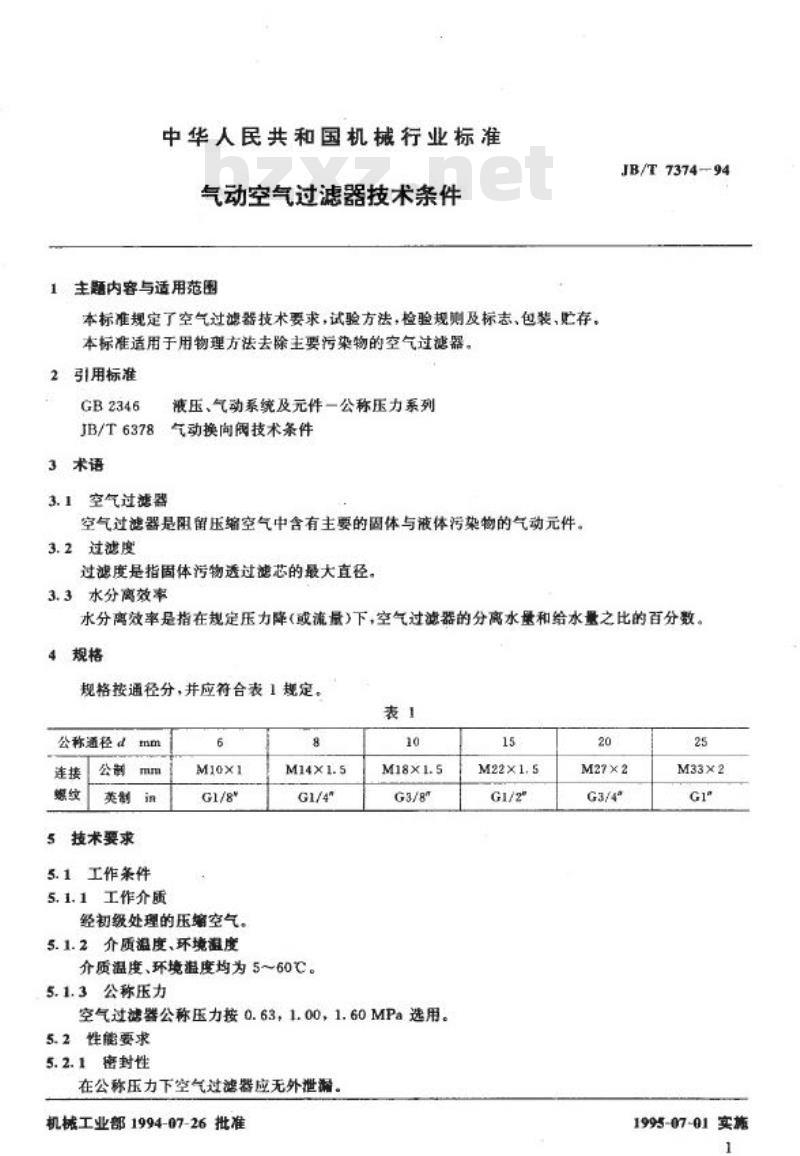

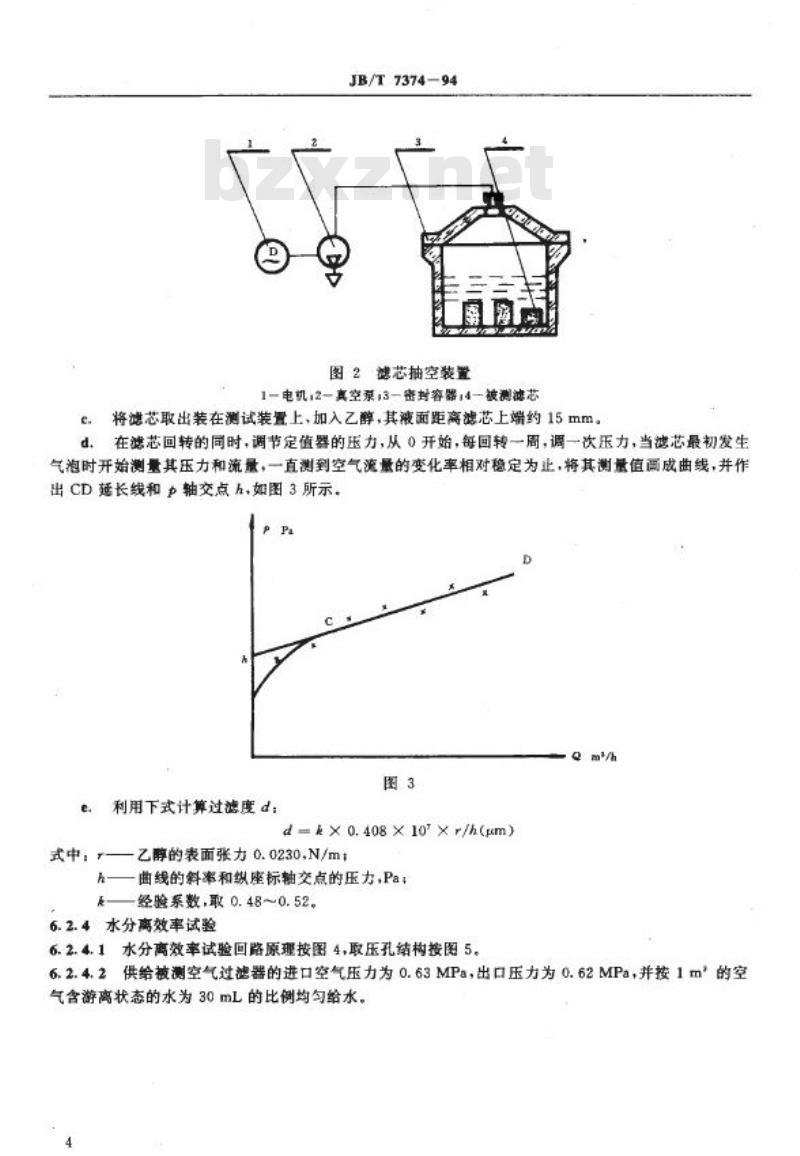

中华人民共和国机械行业标准 JB/T7374-94 气动空气过滤器技术条件 发布单位：中华人民共和国机械工业部 发布日期：1994-07-26 实施日期：1995-07-01 1 范围 本标准规定了气动空气过滤器的技术要求、试验方法、检验规则及标志、包装、贮存等内容。本标准适用于用物理方法去除主要污染物的空气过滤器。 2 规范性引用文件 GB2346 液压、气动系统及元件一公称压力系列 JB/T6378 气动换向阀技术条件。 3 术语 3.1 空气过滤器 空气过滤器是阻留压缩空气中含有主要的固体与液体污染物的气动元件。 3.2 过滤度 过滤度是指固体污物透过滤芯的最大直径。 3.3 水分离效率 水分离效率是指在规定压力降（或流量）下，空气过滤器的分离水量和给水量之比的百分数。 4 规格 空气过滤器按公称通径分，并应符合下表规定： 公称通径 d (mm) 连接螺纹 (公制) M10x1, M14x1.5, M18x1.5, M22x1.5, M27x2, M33x2 5 技术要求 5.1 工作条件 5.1.1 工作介质 经初级处理的压缩空气。 5.1.2 介质温度、环境温度 介质温度与环境温度均为5~60℃。 5.1.3 公称压力 空气过滤器公称压力为0.63, 1.00, 1.60 MPa。 5.2 性能要求 5.2.1 密封性 在公称压力下，空气过滤器应无外泄漏。 5.2.2 附压性 在1.5倍公称压力下，空气过滤器任何零件应无损坏和永久变形。 5.2.3 过滤度 空气过滤器的过滤度按1, 5, 10, 25, 40, 75 μm选用。 5.2.4 水分离效率 空气过滤器的水分离效率不小于80%。 5.2.5 压力降-空气流量 空气过滤器在各种进口压力下的空气流量用表格表示，流量值在出口压力降达到进口压力的5%时测得，按A、B两档进行检测。 5.2.6 排水器性能 空气过滤器应设置手动或自动排水器。 5.2.6.1 手动排水器应开关灵活，启开时能排放，关闭时不泄漏。 5.2.6.2 自动排水器关闭时不泄漏，在规定的压力下，当液位达到预定的高度时能自动排放，排水后应自动关闭，并装有手动排放装置。 5.2.7 外观质量 空气过滤器外表涂层应色泽均匀，无起泡及落漆等缺陷。塑料存水杯不应有影响透明度的纹影，无气泡等杂物。标牌应清晰、无脱落和翘角现象。 6 试验方法 6.1 试验条件 6.1.1 试验介质 经过滤度比被测滤芯精度高一档，水分离效率不小于80%的空气过滤器处理的压缩空气。 6.1.2 环境温度 环境温度为5~40℃。 6.1.3 相对湿度 周围空气相对湿度≤90%。 6.1.4 试验压力 试验压力按表3规定。 6.1.5 试验仪表精度 试验仪表精度应符合标准要求。 表3：公称压力与试验压力的对应关系。 耐压性，密封性，水分离效率，压力降-空气流量，排水器性能等试验项目应按规定试验压力进行。 注：进口压力大于1.00 MPa的流量值由生产厂给出。
