【机械行业标准(JB)】耐酸泵用机械密封

本网站发布时间： 1994-07-26 15:00:00

JB/T7372-1994
现行
　点击下载此标准

基本信息

标准号：
JB/T 7372-1994
标准名称：
耐酸泵用机械密封
标准类别：
机械行业标准(JB)
英文名称：
Mechanical seals for acid-resistant pumps
标准状态：
现行
发布日期：
1994-07-26
实施日期：
1995-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
269.12 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J22密封与密封装置

关联标准

采标情况：
neq JIS B2405-1977

出版信息

页数：
12 页
标准价格：
16.0 元

其他信息

相关标签：
耐酸泵用机械密封

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了耐酸泵用机械密封的基本型式、主要尺寸、参数、材料、型号表示方法、技术要求等内容。 JB/T 7372-1994 耐酸泵用机械密封 JB/T7372-1994

标准内容

部分标准内容：

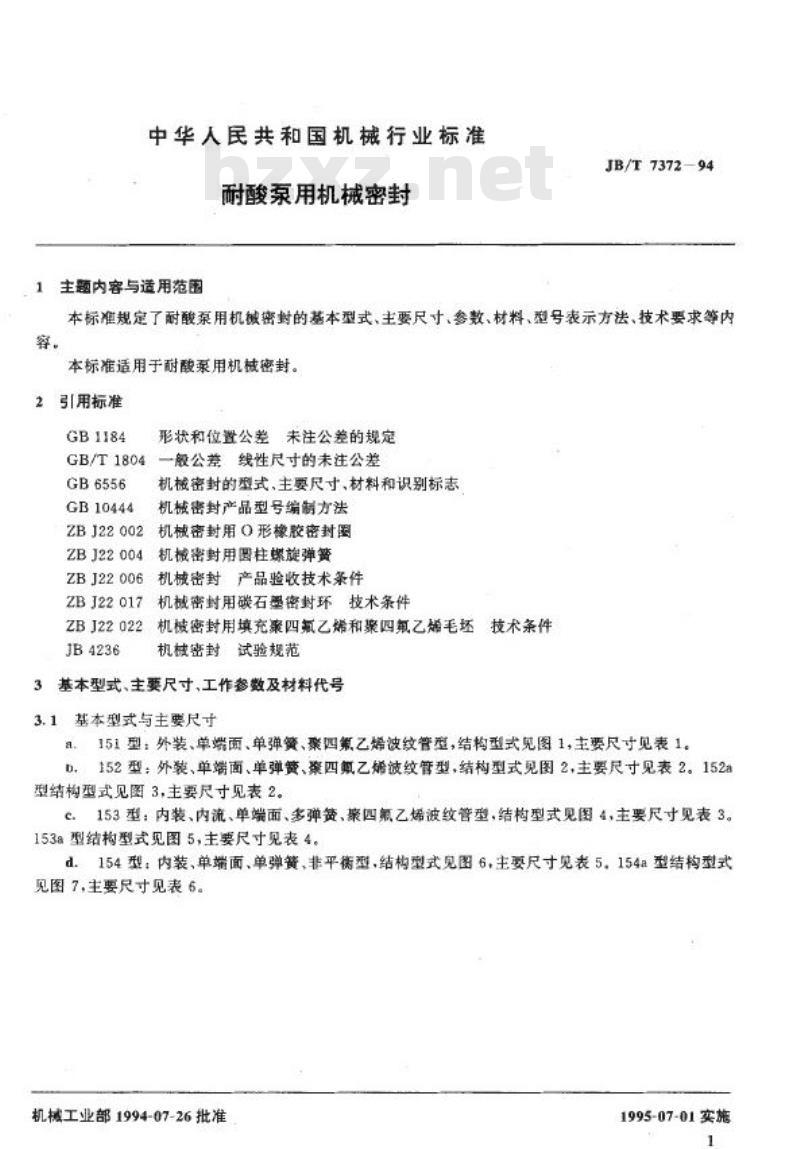

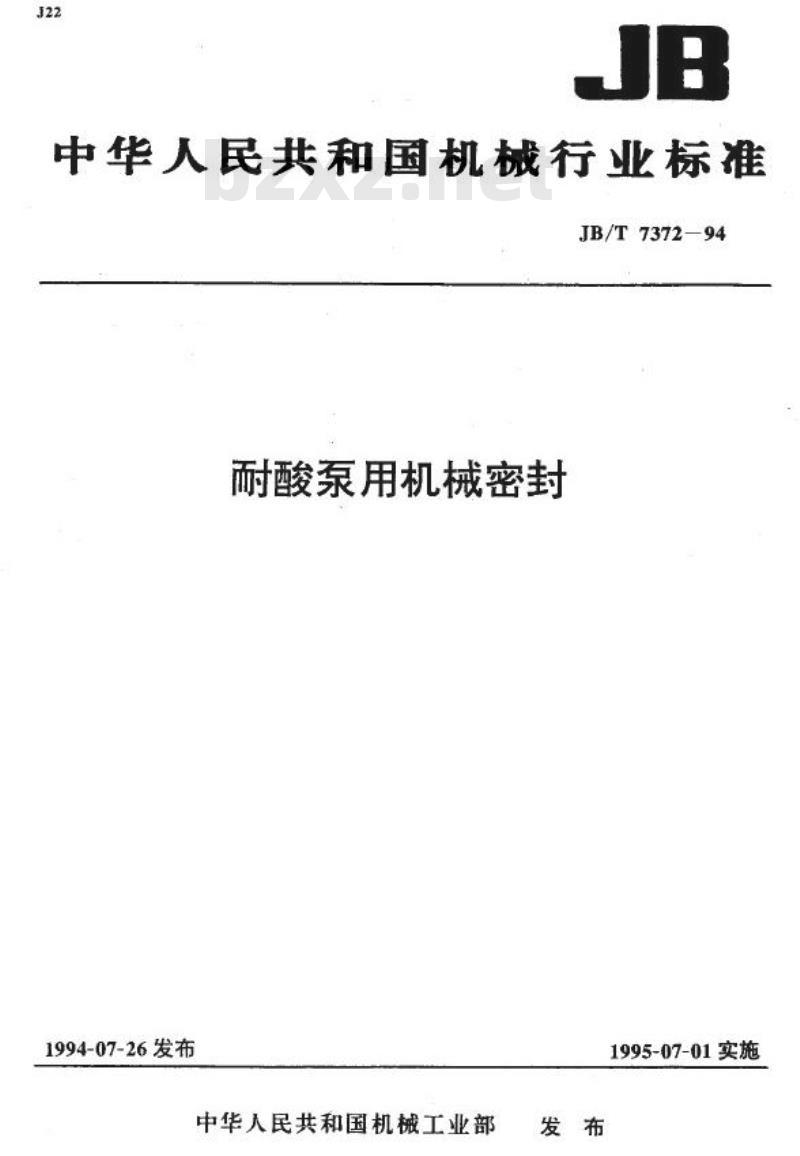

中华人民共和国机械行业标准 JB/T7372—94 耐酸泵用机械密封 1994-07-26 发布 1995-07-01 实施 机械工业部发布

1. 主题内容与适用范围

本标准规定了耐酸泵用机械密封的基本型式、主要尺寸、参数、材料、型号表示方法、技术要求等内容。本标准适用于耐酸泵用机械密封。

2. 引用标准

本标准引用以下标准：

GB1184、GB/T 1804、GB6556、GB10444、ZBJ22002、ZBJ22004、ZBJ22006、ZBJ22017、ZBJ22022、JB4236。

3. 基本型式、主要尺寸、工作参数及材料代号

3.1 基本型式与主要尺寸

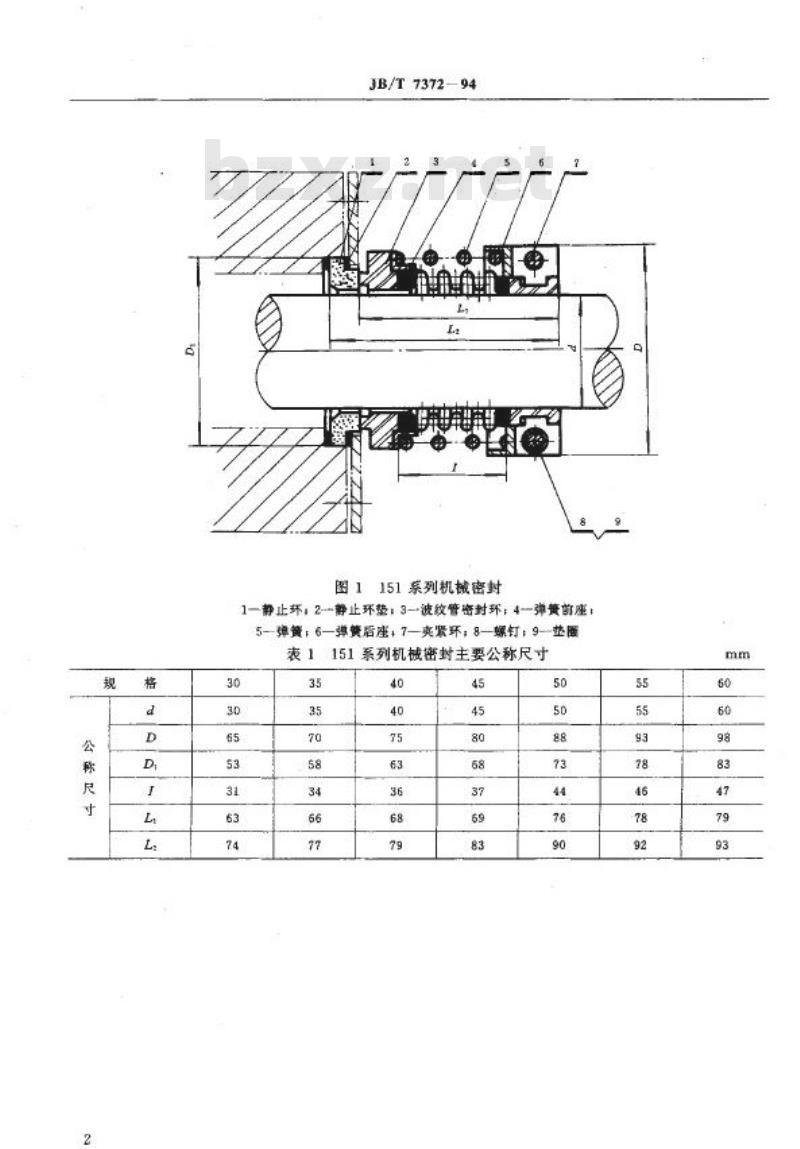

a. 151型：外装、单端面、单弹簧、聚四氟乙烯波纹管型，结构型式见图1，主要尺寸见表1。

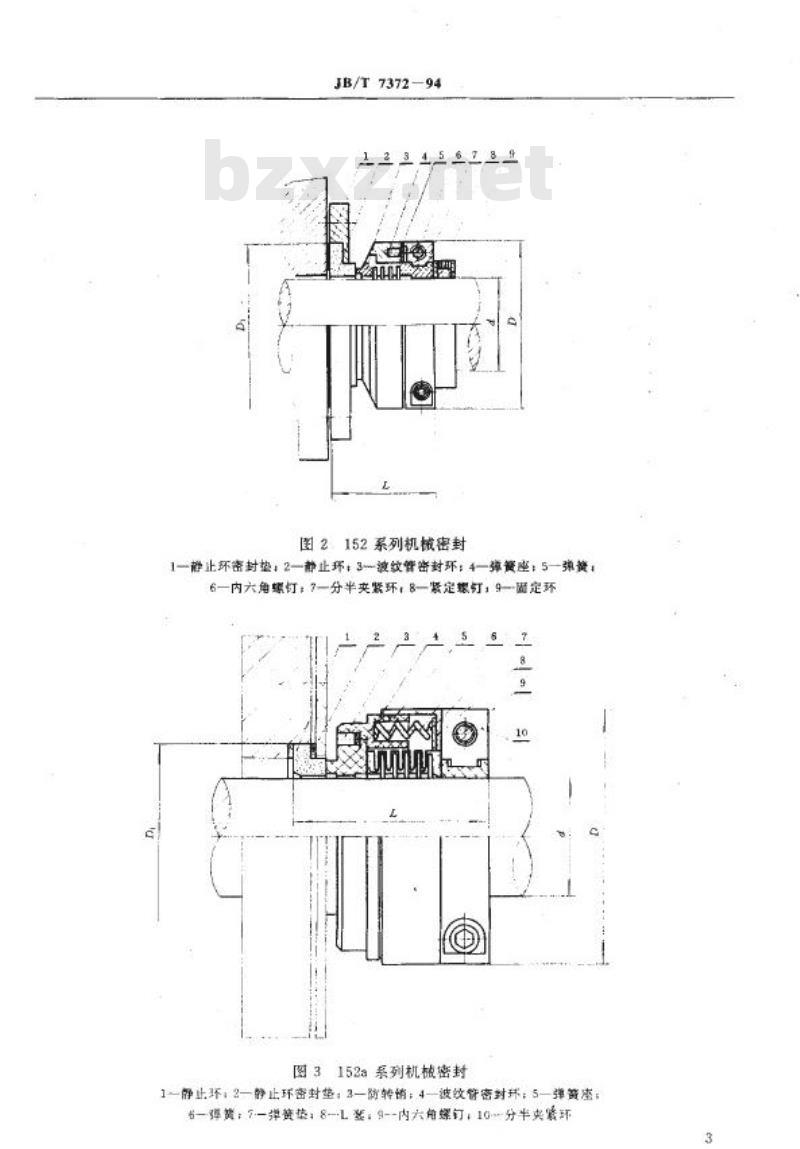

b. 152型：外装、单端面，单弹簧、聚四氟乙烯波纹管型，结构型式见图2，主要尺寸见表2。

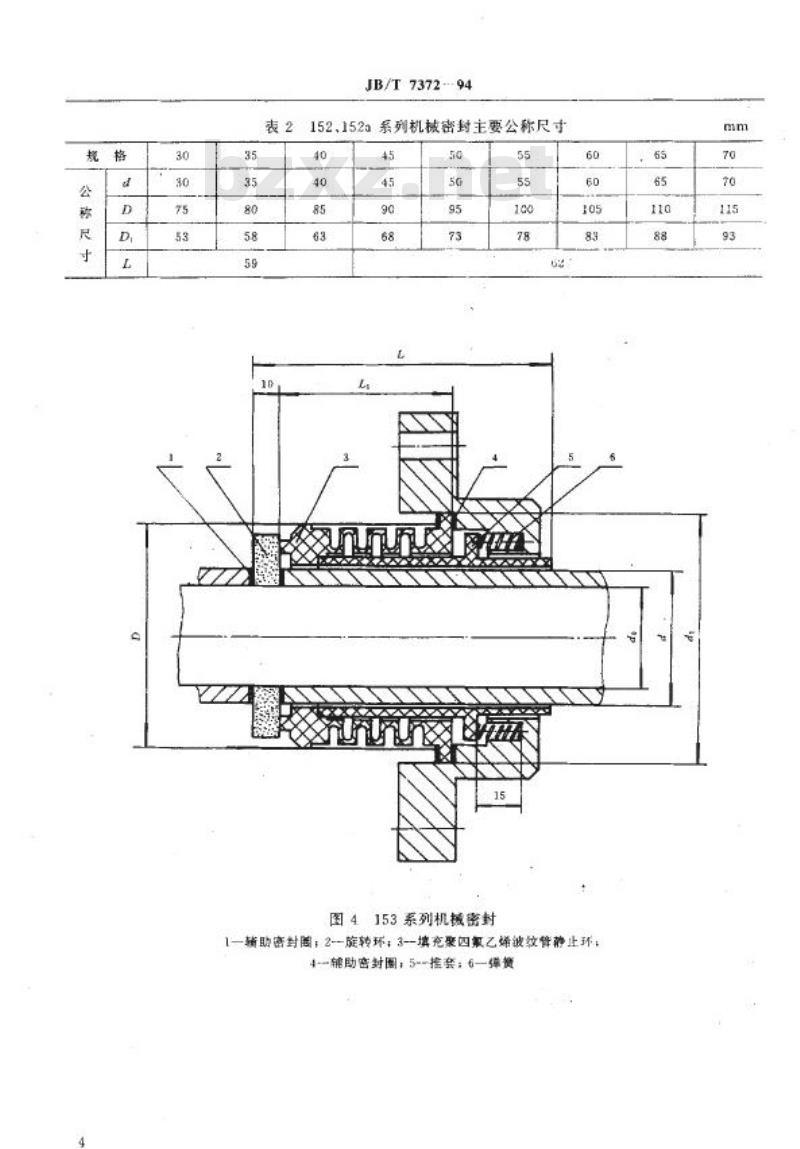

c. 153型：内装、内流、单端面、多弹簧、聚四氟乙烯波纹管型，结构型式见图4，主要尺寸见表3。

d. 154型：内装、单端面、单弹簧、非平衡型，结构型式见图6，主要尺寸见表5。

表1 151系列机械密封主要公称尺寸

| 规格  | d   | D   | L   |
|-------|-----|-----|-----|
| 30    | 65  | 53  | 31  |
| 35    | 70  | 58  | 34  |
| 40    | 75  | 63  | 36  |
| 45    | 80  | 68  | 37  |
| 50    | 88  | 73  | 44  |

表2 152系列机械密封主要公称尺寸

| 规格  | d   | D   | L   |
|-------|-----|-----|-----|
| 30    | 75  | 53  | 35  |
| 35    | 80  | 58  | 59  |
| 40    | 85  | 63  | 45  |
| 45    | 90  | 68  | 50  |
| 50    | 95  | 73  | 55  |

表3 153系列机械密封主要公称尺寸

| 规格  | d   | D   | L   |
|-------|-----|-----|-----|
| 35    | 60  | 78  | 65  |
| 40    | 65  | 80  | 70  |
| 45    | 70  | 85  | 75  |
| 50    | 75  | 90  | 80  |
| 55    | 80  | 95  | 85  |

表4 153a系列机械密封主要公称尺寸

| 规格  | d   | D   | L   |
|-------|-----|-----|-----|
| 30    | 60  | 91  | 85  |
| 35    | 65  | 95  | 90  |
| 40    | 70  | 100 | 95  |
| 45    | 75  | 105 | 100 |
| 50    | 80  | 110 | 105 |


机械工业部 1994-07-26 批准 1995-07-01 实施

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
