【机械行业标准(JB)】 雾化CuSn10青铜粉

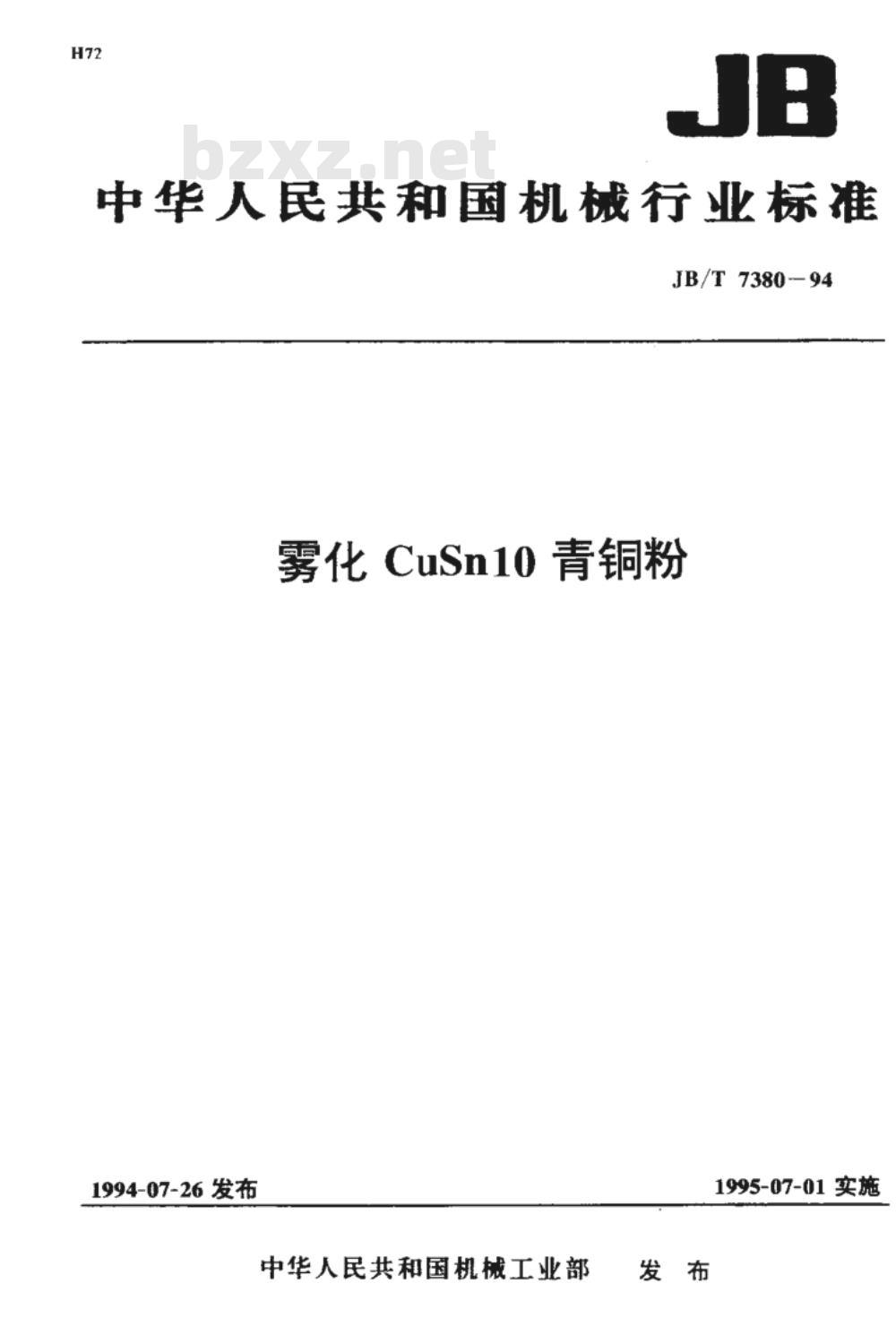

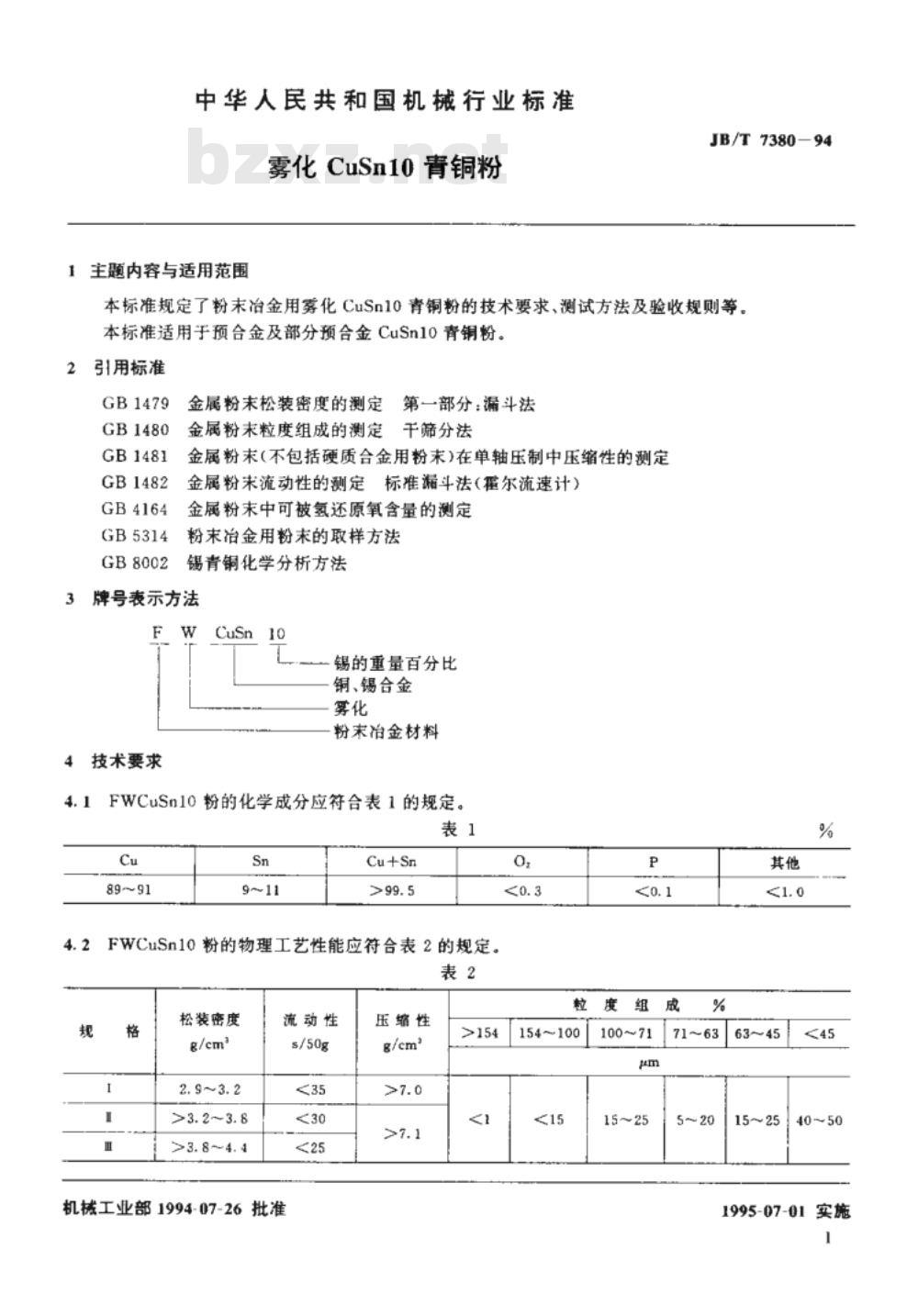

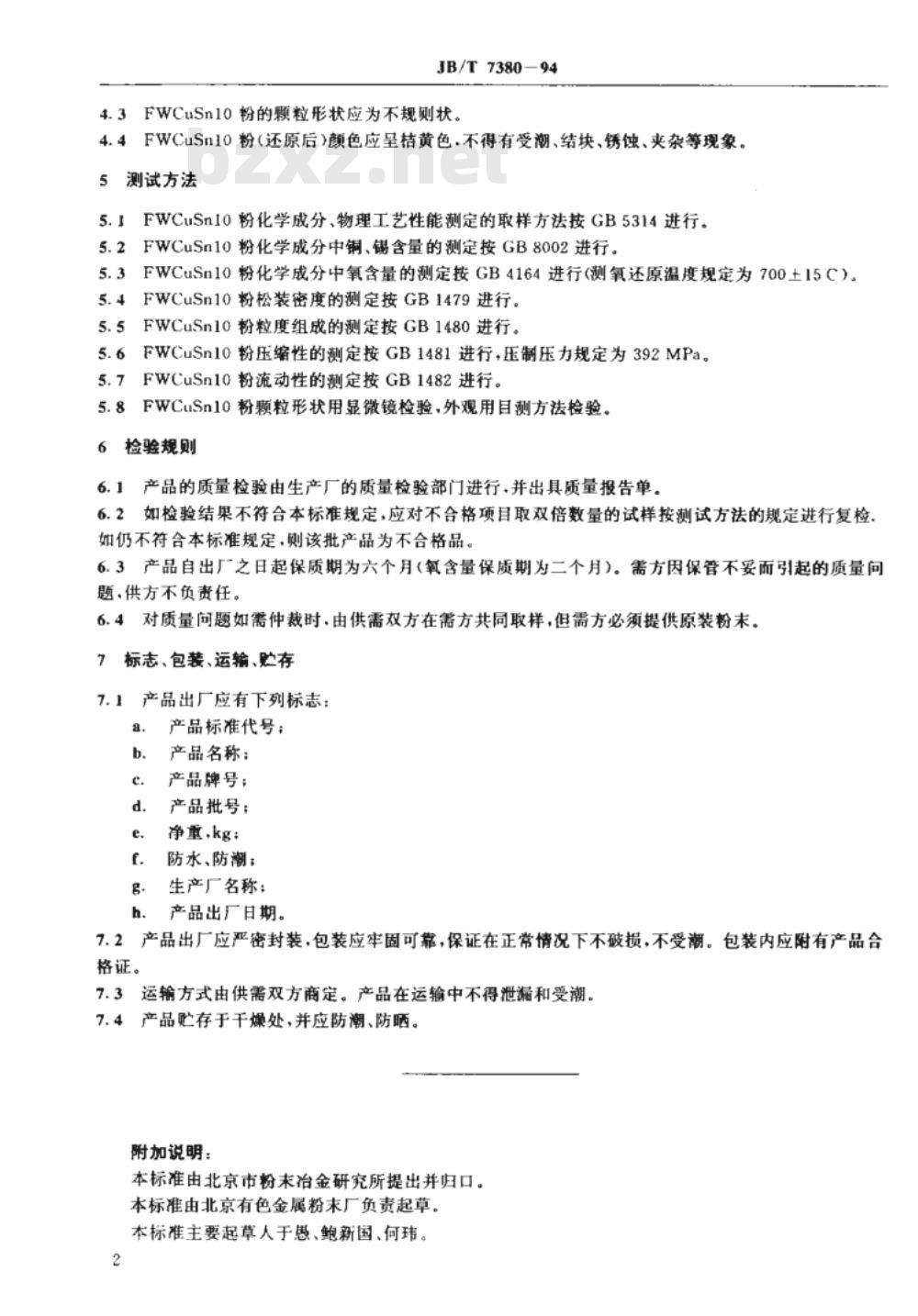

中华人民共和国机械行业标准 JB/T7380-94 雾化CuSn10青铜粉 1994-07-26 发布 中华人民共和国机械工业部 发布 1995-07-01 实施 本标准规定了粉末冶金用雾化CuSn10青铜粉的技术要求、测试方法及验收规则等。本标准适用于预合金及部分预合金CuSn10青铜粉。 2 引用标准 GB1479 金属粉末松装密度的测定 GB1480 金属粉末粒度组成的测定 GB1481 金属粉末(不包括硬质合金用粉末)在单轴压制中压缩性的测定 GB1482 金属粉末流动性的测定 GB4164 金属粉末中可被氢还原氧含量的测定 GB5314 粉末冶金用粉末的取样方法 GB8002 锡青铜化学分析方法 3 技术要求 3.1 FWCuSn10粉的化学成分应符合表1的规定。 表1 成分 Cu 89~91 Sn 9~11 Cu+Sn >99.5 3.2 FWCuSn10粉的物理工艺性能应符合表2的规定。 表2 松装密度 g/cm³ 2.9~3.2 流动性 s/50g <35 压缩性 g/cm³ >7.0 3.3 FWCuSn10粉的颗粒形状应为不规则状。 3.4 FWCuSn10粉（还原后）颜色应呈桔黄色，不得有受潮、结块、锈蚀、夹杂等现象。 4 测试方法 4.1 FWCuSn10粉化学成分、物理工艺性能测定的取样方法按GB5314进行。 4.2 FWCuSn10粉化学成分中铜、锡含量的测定按GB8002进行。 4.3 FWCuSn10粉化学成分中氧含量的测定按GB4164进行，测氧还原温度为700±15°C。 4.4 FWCuSn10粉松装密度的测定按GB1479进行。 4.5 FWCuSn10粉粒度组成的测定按GB1480进行。 4.6 FWCuSn10粉压缩性的测定按GB1481进行，压制压力为392MPa。 4.7 FWCuSn10粉流动性的测定按GB1482进行。 4.8 FWCuSn10粉颗粒形状用显微镜检验，外观用目测方法检验。 5 检验规则 5.1 产品的质量检验由生产厂的质量检验部门进行，并出具质量报告单。 5.2 如检验结果不符合本标准规定，应对不合格项目取双倍数量的试样按测试方法的规定进行复检。如仍不符合本标准规定，则该批产品为不合格品。 5.3 产品自出厂之日起保质期为六个月（氧含量保质期为二个月）。需方因保管不当引起的质量问题，供方不负责任。 5.4 对质量问题如需仲裁时，由供需双方在需方共同取样，但需方必须提供原装粉末。 6 标志、包装、运输、贮存 6.1 产品出厂应有下列标志： a. 产品标准代号； b. 产品名称； c. 产品牌号； d. 产品批号； e. 净重，kg； f. 防水、防潮； g. 生产厂名称； h. 产品出厂日期。 6.2 产品出厂应严密封装，包装应牢固可靠，保证在正常情况下不破损，不受潮。包装内应附有产品合格证。 6.3 运输方式由供需双方商定。产品在运输中不得泄漏和受潮。 6.4 产品贮存于干燥处，并应防潮、防晒。 附加说明： 本标准由北京市粉末冶金研究所提出并归口。本标准由北京有色金属粉末厂负责起草。本标准主要起草人于恩、鲍新国、何玮。 中华人民共和国机械行业标准 雾化CuSn10青铜粉 JB/T7380-94 机械工业部机械标准化研究所出版发行 机械工业部机械标准化研究所印刷 北京8144信箱 不得翻印 版权专有 定价3.00元 印数10000份
