JB/T7384.2-1994
现行
　点击下载此标准

基本信息

标准号：
JB/T 7384.2-1994
标准名称：
紧固件沉头及半沉头部高度检验模
标准类别：
机械行业标准(JB)
英文名称：
Fastener countersunk and semi-countersunk head height inspection die
标准状态：
现行
发布日期：
1994-07-26
实施日期：
1995-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
37.99 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J13紧固件

关联标准

出版信息

出版社：
机械工业出版社
页数：
4页
标准价格：
8.0 元
出版日期：
1995-06-01

其他信息

起草单位：
机械工业部机械标准化研究所
提出单位：
全国紧固件标准化技术委员会
发布部门：
中华人民共和国机械工业部
相关标签：
紧固件沉头头部高度检验

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了检测开槽和十字槽沉头、半沉头螺钉及自攻螺钉部高度检验模的型式和尺寸。本标准适用于ZB J13 002.1 表2 第5 项、ZB J13 002.2 表1 第7 项和ZB J13 002.3 表2 第7 项。 JB/T 7384.2-1994 紧固件沉头及半沉头部高度检验模 JB/T7384.2-1994

标准内容

部分标准内容：

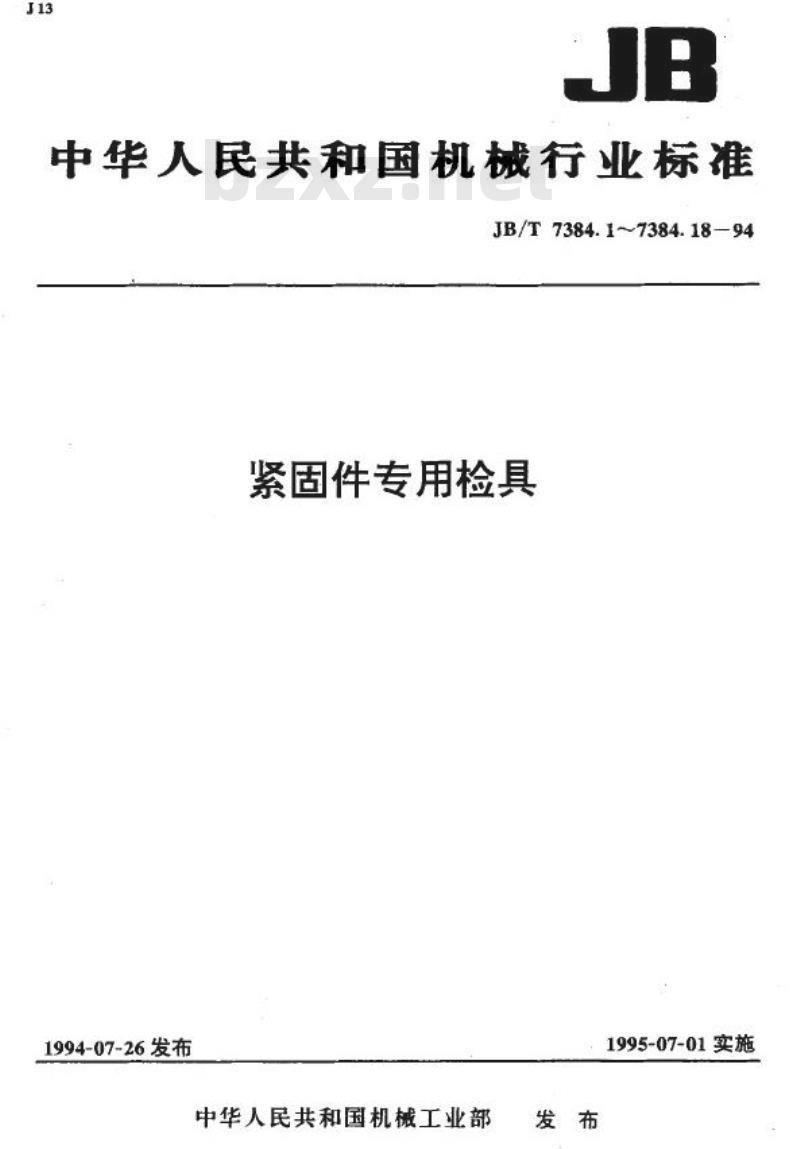

中华人民共和国机械行业标准 JB/T 7384.1~7384.18-94 紧固件专用检具 1994-07-26发布 1995-07-01实施

1. 主题内容与适用范围
本标准规定了检测开槽和十字槽沉头、半沉头螺钉及自攻螺钉头部高度检验模的型式和尺寸，适用于ZBJ13002.1表2第5项、ZBJ13002.2表1第7项和ZBJ13002.3表2第7项。

2. 引用标准
GB5279 沉头螺钉头部形状和测量
ZBJ13002.1 紧固件测试方法，螺钉、螺柱及螺母的尺寸与几何精度
ZBJ13002.2 紧固件测试方法，木螺钉的尺寸与几何精度
ZBJ13002.3 紧固件测试方法，自攻螺钉的尺寸与几何精度

3. 型式和尺寸

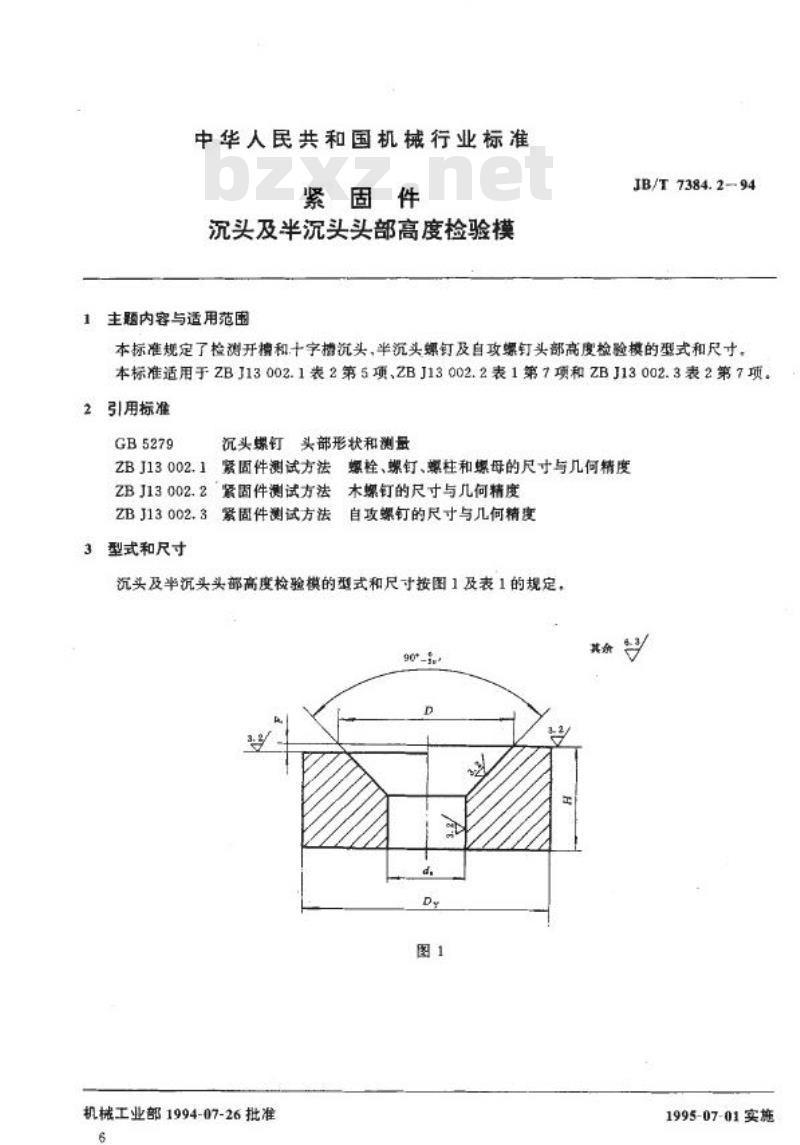

沉头及半沉头头部高度检验模的型式和尺寸按图1及表1的规定。

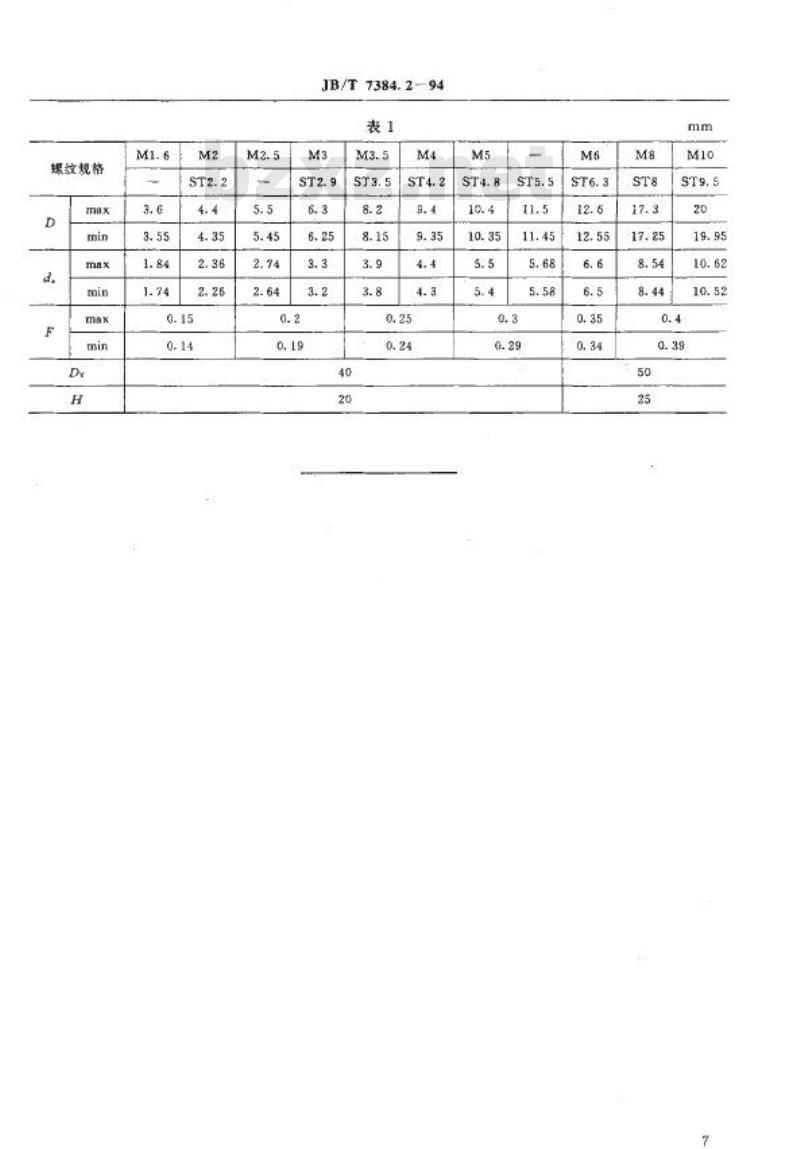

表1 沉头及半沉头螺钉头部高度检验模尺寸
规格	最大尺寸D	最小尺寸D	最大尺寸d	最小尺寸d	最大高度H	最小高度H
M1.6	3.6	3.55	1.84	1.74
M2	4.4	4.35	2.36	2.26	0.15	0.14
M2.5	5.5	5.45	2.74	2.64
M3	6.3	6.25	3.3	3.2	0.2	0.19
M3.5	8.2	8.15	3.9	3.8
M4	9.4	9.35	4.4	4.3	0.25	0.24
M5	10.35	10.25	5.5	5.4	0.3	0.29
M6	12.6	12.55	6.6	6.5	0.35	0.34
M8	17.3	17.25	8.54	8.44
M10	20	19.95	10.62	10.52	0.4	0.39

4. 螺纹规格与极限偏差
螺纹规格及其对应的最大和最小尺寸，以及头部高度的极限偏差，确保精度符合标准要求。
