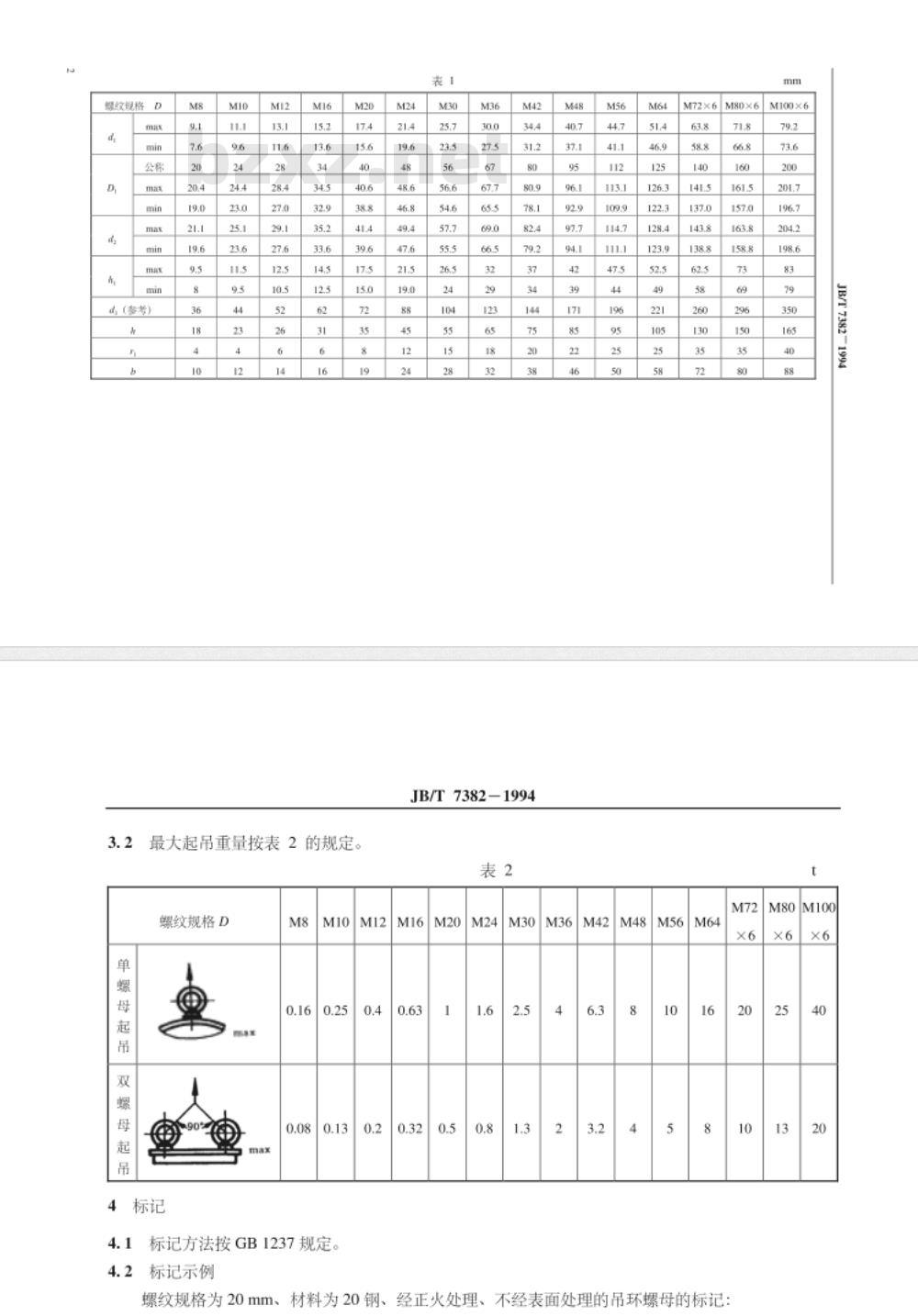

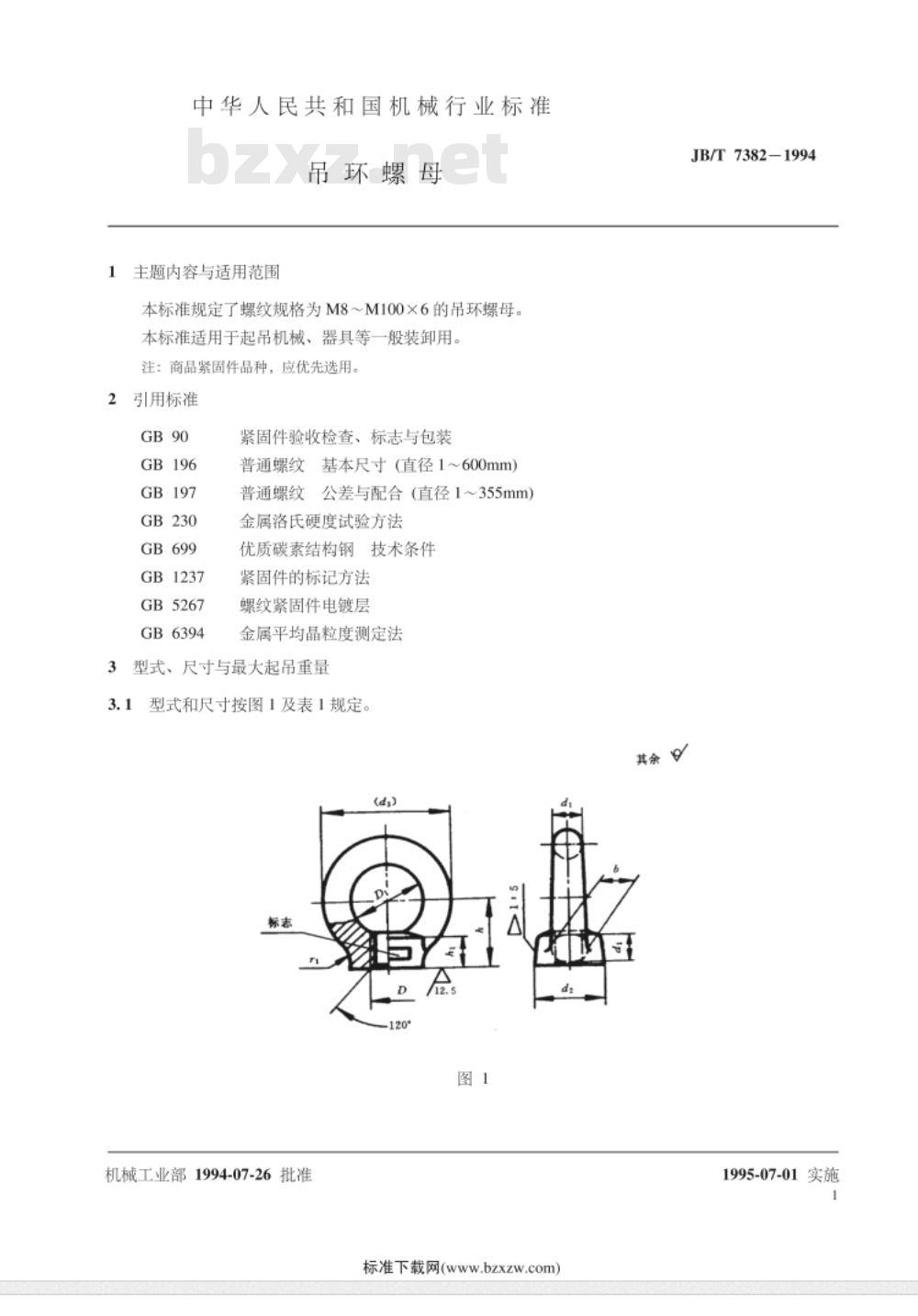

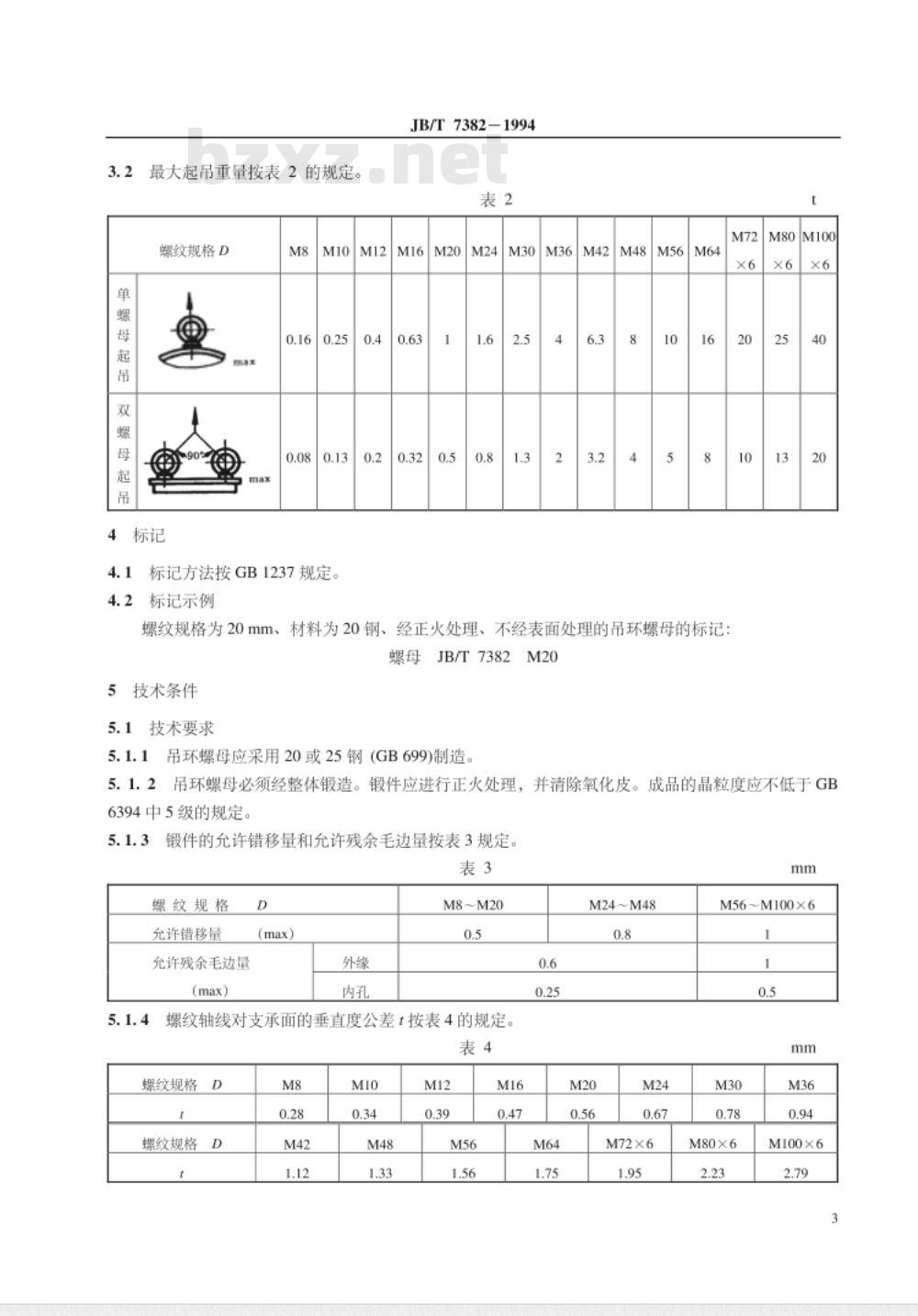

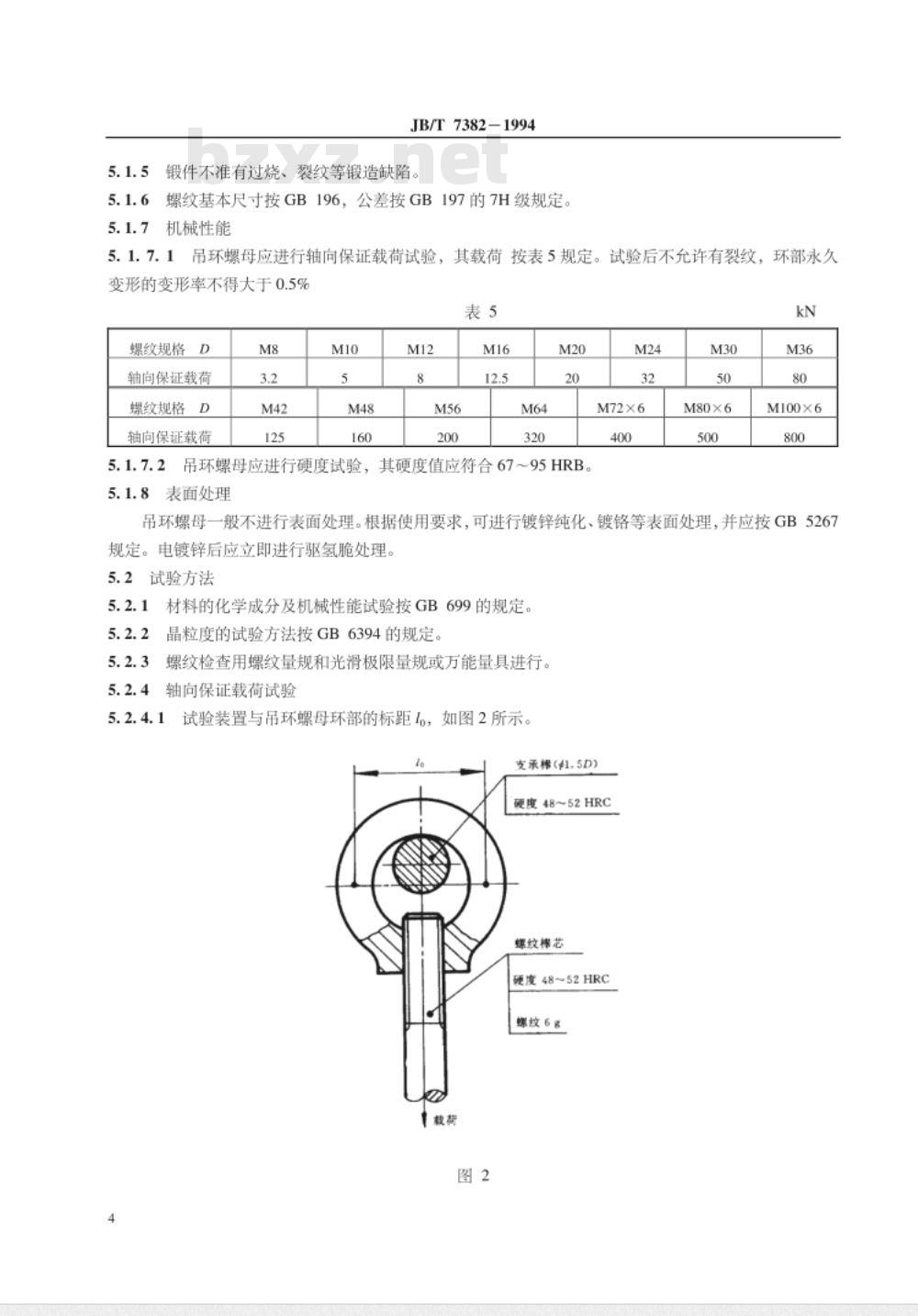

中华人民共和国机械行业标准 JB/T7382-1994 吊环螺母 1994-07-26发布 1995-07-01实施 1. 主题内容与适用范围 本标准规定了螺纹规格为M8~M100×6的吊环螺母，适用于起吊机械、器具等一般装卸用。 2. 引用标准 GB90 紧固件验收检查、标志与包装 GB196 普通螺纹基本尺寸（直径1~600mm） GB197 普通螺纹公差与配合（直径1~355mm） GB230 金属洛氏硬度试验方法 GB699 优质碳素结构钢技术条件 GB1237 紧固件的标记方法 GB5267 螺纹紧固件电镀层 GB6394 金属平均晶粒度测定法 3. 型式、尺寸与最大起吊重量 3.1 型式和尺寸按图1及表1规定。 表1 螺纹规格与尺寸 螺纹规格 公称直径D (mm) 外径ma (mm) （参考） M8 19.6 36 18 M10 15.2 34 14.5 M12 15.2 34 14.5 M16 39.6 67.2 21.3 M20 44.7 92.9 36.5 M24 54.0 92.7 40.7 M30 54.0 104.0 33.3 M36 60.0 120.0 37.7 M42 75.0 144.0 47.7 M48 80.0 154.0 55.0 M56 100.0 180.0 60.0 M64 120.0 200.0 70.0 M72 130.0 220.0 80.0 3.2 最大起吊重量按表2的规定。 表2 吊环螺母最大起吊重量 螺纹规格 单螺母起吊重量 (kg) 双螺母起吊重量 (kg) M8 0.16 0.08 M10 0.25 0.13 M12 0.4 0.2 M16 0.63 0.32 M20 0.5 0.25 M24 1.6 0.8 M30 2.5 1.3 M36 2.0 1.0 M42 6.3 3.2 M48 8.0 4.0 M56 10.0 5.0 M64 12.0 6.0 M72 16.0 8.0 4. 标记 4.1 标记方法按GB1237规定。 4.2 标记示例： M8、M10、M12、M16等，具体标记请参照表2。 5. 技术条件 5.1 技术要求 5.1.1 吊环螺母应采用20或25钢（GB699）制造。 5.1.2 吊环螺母必须经整体锻造。锻件应进行正火处理，并清除氧化皮。成品的晶粒度应不低于GB6394中5级的规定。 5.1.3 锻件的允许错移量和允许残余毛边量按表3规定。 表3 吊环螺母锻件质量要求 螺纹规格 允许错移量 (mm) 允许残余毛边量 (mm) M8~M20 0.5 1.0 5.1.4 螺纹轴线对支承面的垂直度公差按表4规定。 6. 其它要求 6.1 吊环螺母在制造过程中应严格控制尺寸，确保符合技术要求。 6.2 检验时，应根据本标准规定的检验方法，确保螺纹规格和起吊重量符合要求。
