本标准规定了检测螺栓、螺钉头部高度检验模的型式和尺寸。本标准适用于ZB J130 002.1表2第5项时，与平板、百分表配使用。 JB/T 7384.3-1994 紧固件头部高度及开槽与支承面间的厚度检验模 JB/T7384.3-1994

标准内容

部分标准内容：

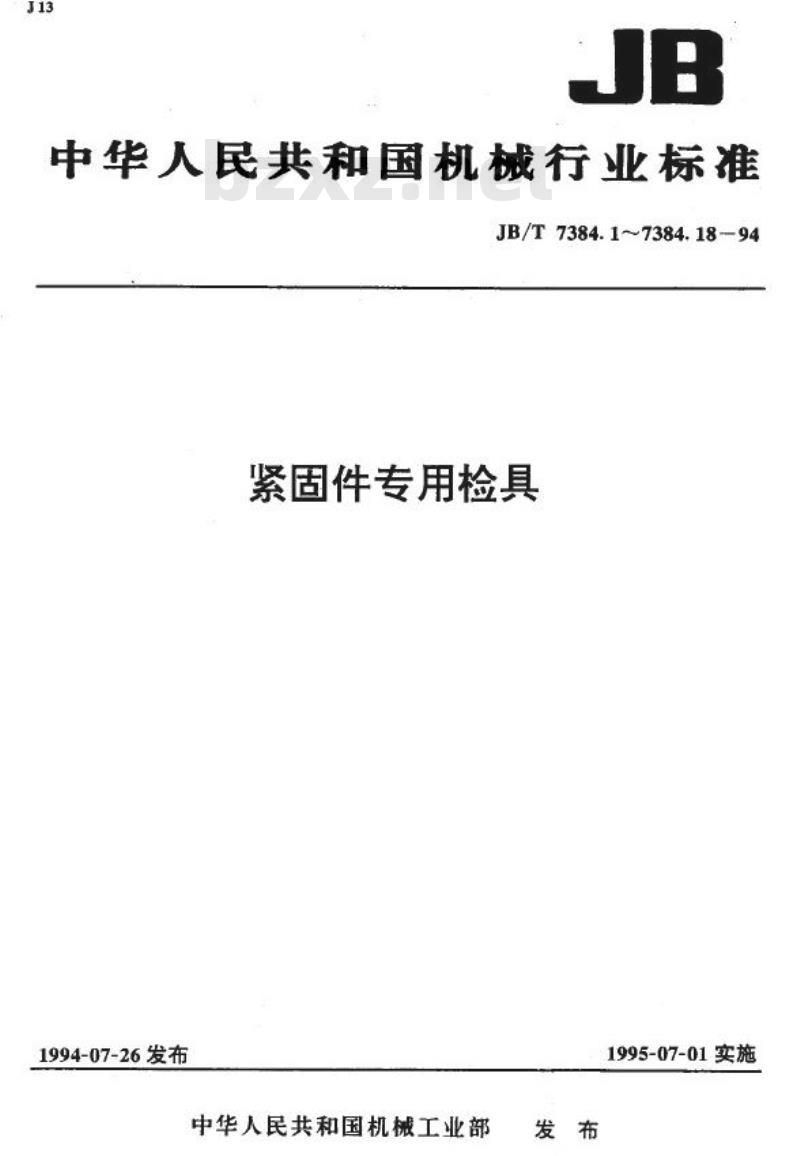

中华人民共和国机械行业标准 JB/T 7384.1~7384.18-94 紧固件专用检具 1994-07-26发布 1995-07-01实施

1. 主题内容与适用范围
本标准规定了检测螺栓、螺钉头部高度检验模的型式和尺寸，适用于ZBJ13002.1表2第5项，与平板、百分表配合使用。

2. 引用标准
GB1800 总论标准公差与基本偏差
GB1801 公差与配合
GB1802 公差与配合尺寸至500mm孔、轴公差带与配合
GB1803 公差与配合尺寸大于500mm至3150mm常用孔、轴公差带
GB/T1804 紧固件公差
GB3103.1 尺寸至18mm孔、轴公差带一般公差线性尺寸的未注公差
ZBJ13002.1 紧固件测试方法

3. 型式和尺寸

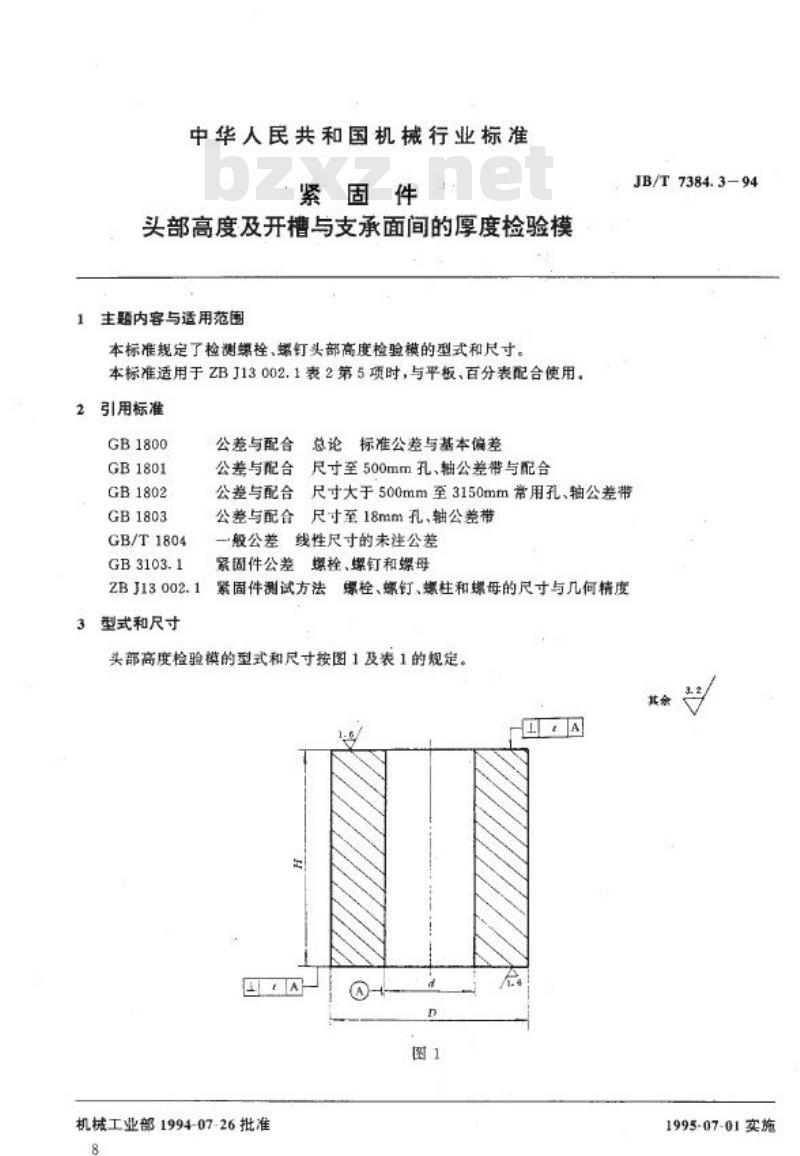

螺栓、螺钉、螺柱和螺母的尺寸与几何精度，头部高度检验模的型式和尺寸按图1及表1的规定。

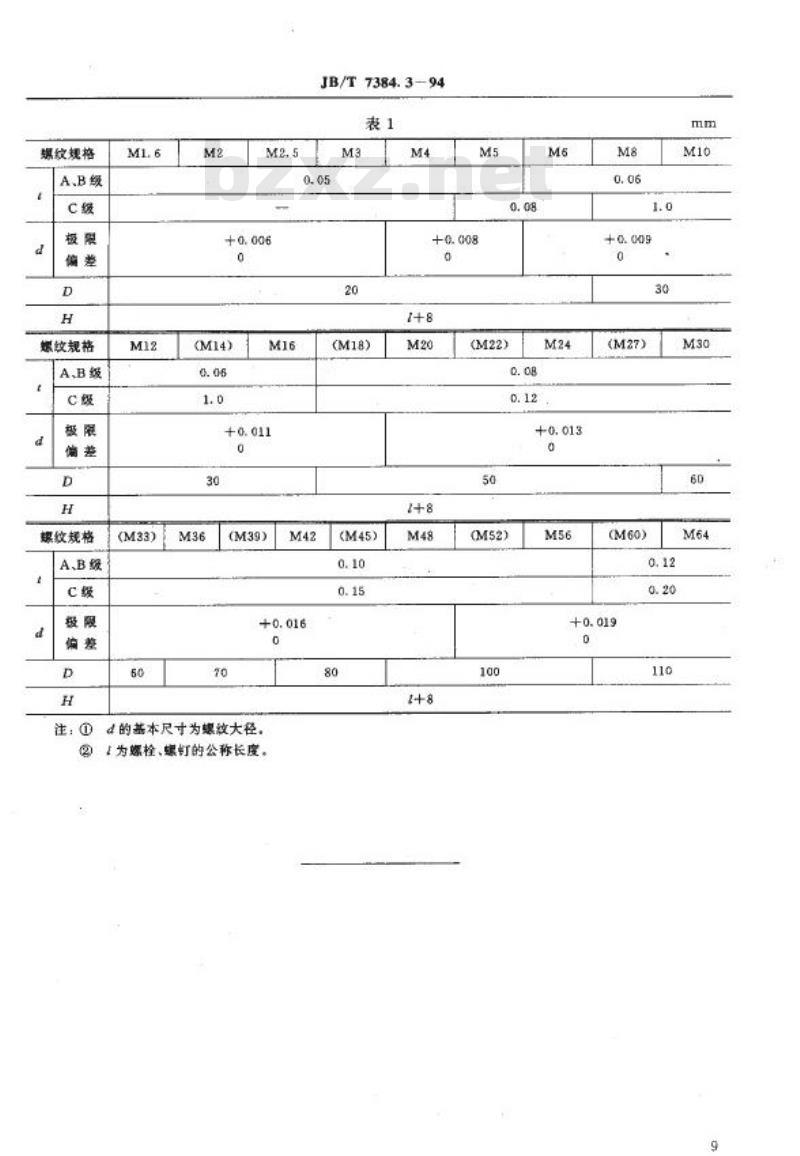

表1 头部高度检验模尺寸
规格	最大尺寸D	最小尺寸D	最大尺寸d	最小尺寸d	最大高度H	最小高度H
M1.6	3.6	3.55	1.84	1.74
M2	4.4	4.35	2.36	2.26	0.15	0.14
M2.5	5.5	5.45	2.74	2.64
M3	6.3	6.25	3.3	3.2	0.2	0.19
M3.5	8.2	8.15	3.9	3.8
M4	9.4	9.35	4.4	4.3	0.25	0.24
M5	10.35	10.25	5.5	5.4	0.3	0.29
M6	12.6	12.55	6.6	6.5	0.35	0.34
M8	17.3	17.25	8.54	8.44
M10	20	19.95	10.62	10.52	0.4	0.39

4. 极限偏差
螺纹规格及其对应的最大和最小尺寸，以及头部高度的极限偏差，确保精度符合标准要求。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
