【机械行业标准(JB)】紧固件扳拧高度检验模

本网站发布时间： 1994-07-26 15:00:00

JB/T7384.4-1994
现行
　点击下载此标准

基本信息

标准号：
JB/T 7384.4-1994
标准名称：
紧固件扳拧高度检验模
标准类别：
机械行业标准(JB)
英文名称：
Fastener tightening height test die
标准状态：
现行
发布日期：
1994-07-26
实施日期：
1995-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
38.24 KB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>通用零部件>>J13紧固件

关联标准

出版信息

出版社：
机械工业出版社
页数：
4页
标准价格：
8.0 元
出版日期：
1995-06-01

其他信息

起草单位：
机械工业部机械标准化研究所
提出单位：
全国紧固件标准化技术委员会
发布部门：
中华人民共和国机械工业部
相关标签：
紧固件高度检验

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了检测六角螺栓、六角螺母扳拧高度检验模的型式和尺寸。本标准适用于ZB J13 002.1表2第7项。 JB/T 7384.4-1994 紧固件扳拧高度检验模 JB/T7384.4-1994

标准内容

部分标准内容：

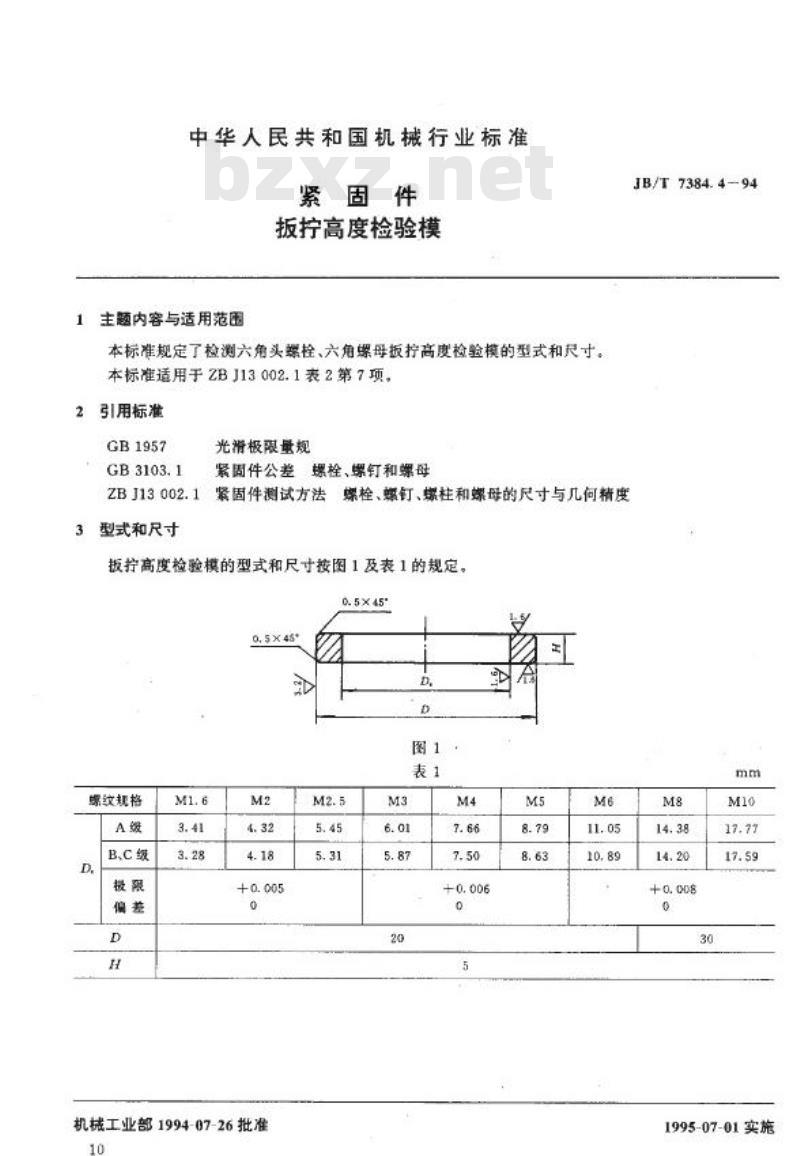

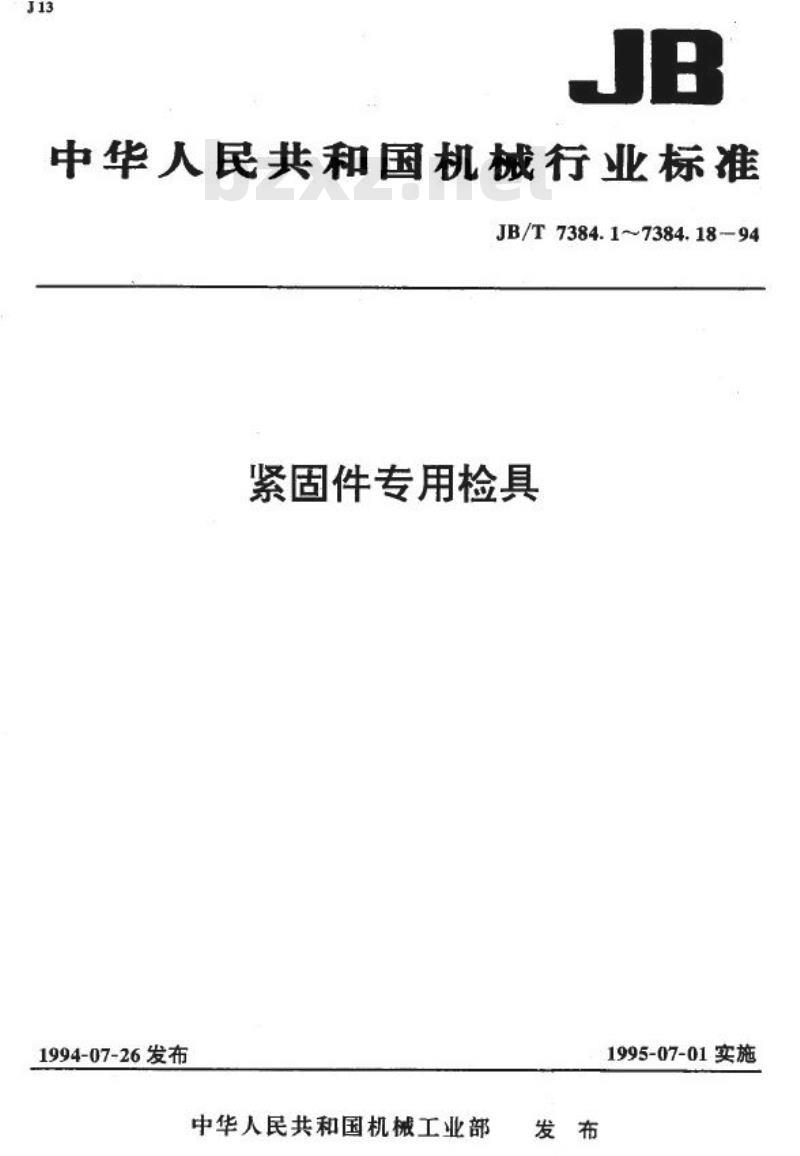

中华人民共和国机械行业标准 JB/T7384.1~7384.18-94 紧固件专用检具
1994-07-26发布
中华人民共和国机械工业部发布
1995-07-01实施

1. 主题内容与适用范围
本标准规定了检测六角头螺栓、六角螺母扳拧高度检验模的型式和尺寸。本标准适用于ZBJ13002.1表2第7项。

2. 规范性引用文件
GB1957、GB3103.1 光滑极限量规 紧固件公差螺栓、螺钉和螺母
ZBJ13002.1 紧固件测试方法 螺栓、螺钉、螺柱和螺母的尺寸与精度型式和尺寸。

3. 扳拧高度检验模的型式和尺寸

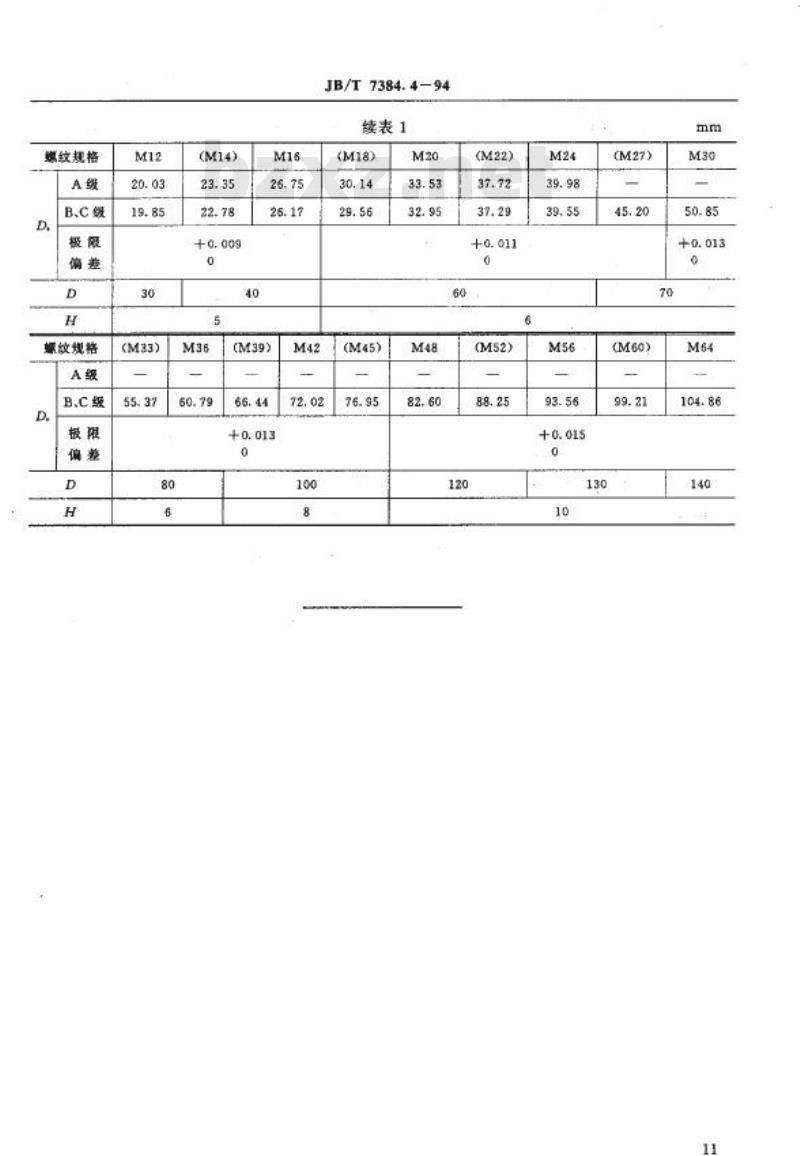

见图1及表1的规定。各规格的偏差和极限值如下：

螺纹规格 A级 B级 C级

| 螺纹规格 | A级偏差 | B级偏差 | C级偏差 |
|---|---|---|---|
| M1.6 | 3.41 | 3.28 |  |
| M2 | 4.32 | 4.18 | +0.005 | 0
| M2.5 | 5.45 | 5.31 |  |
| M3 | 6.01 | 5.87 |  |
| M4 | 7.66 | 7.50 | +0.006 | 0
| M5 | 8.79 | 8.63 |  |
| M6 | 11.05 | 10.89 |  |
| M8 | 14.38 | 14.20 | +0.008 | 0
| M10 | 17.77 | 17.59 |  |
| M12 | 20.03 | 19.85 |  |
| M16 | 26.75 | 26.17 |  |
| M20 | 33.53 | 32.95 |  |
| M24 | 39.98 | 39.55 |  |
| M30 | 50.85 |  | +0.013 | 0
| M36 |  | 60.79 |  |
| M42 |  |  |  |

机械工业部 1994-07-26批准，1995-07-01实施。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
