【机械行业标准(JB)】 紧固件 十字槽精冲模

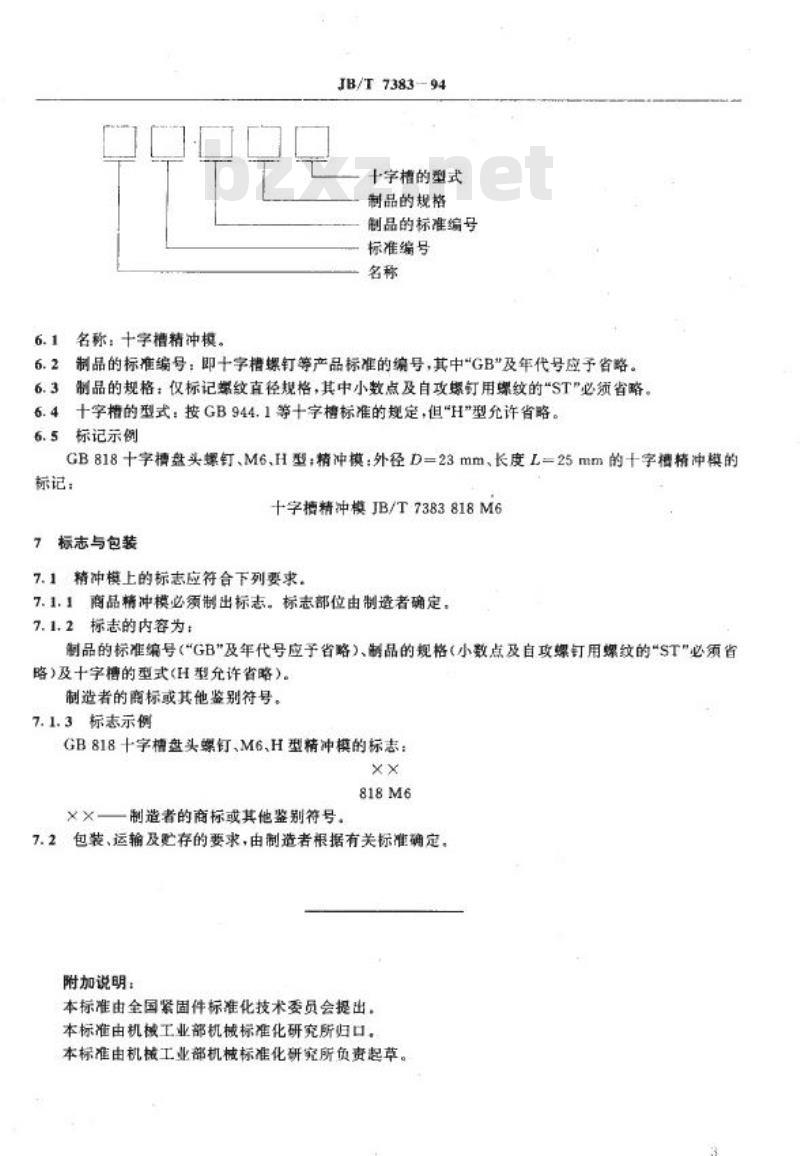

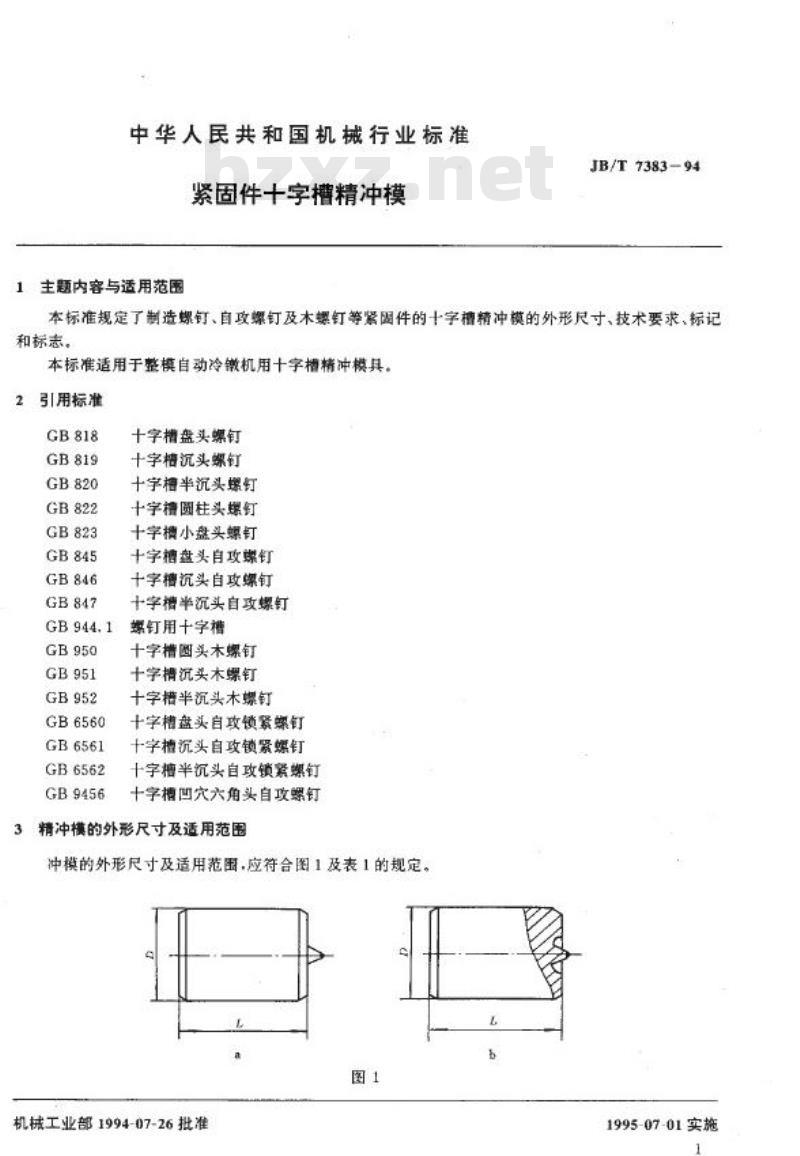

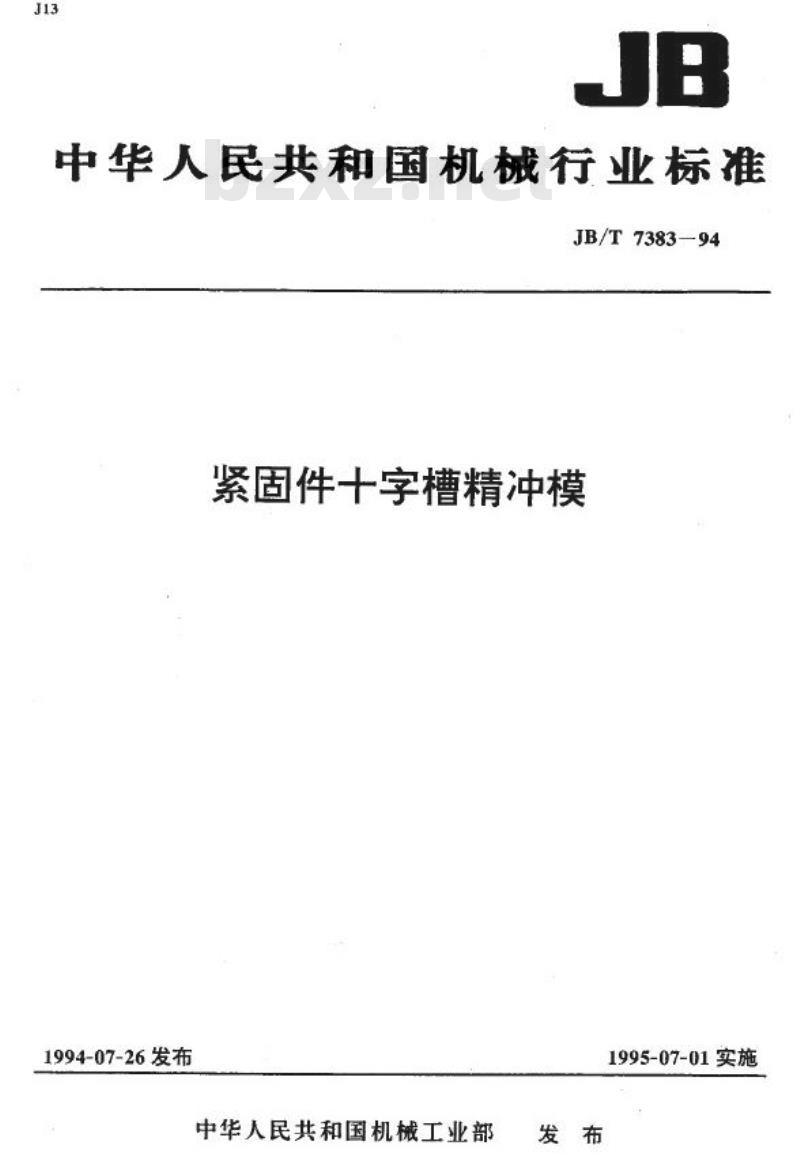

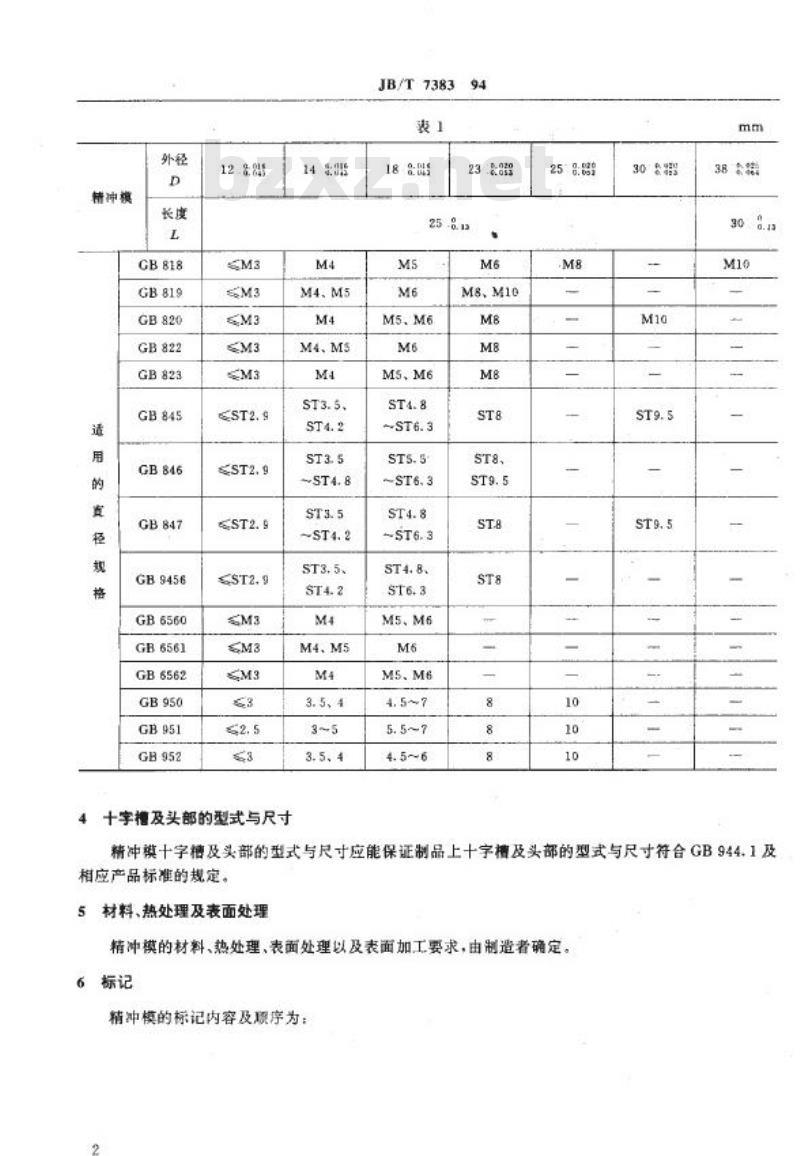

中华人民共和国机械行业标准 JB/T7383-94 紧固件十字槽精冲模 1994-07-26发布 1995-07-01实施 1. 主题内容与适用范围 本标准规定了制造螺钉、自攻螺钉及木螺钉等紧固件的十字槽精冲模的外形尺寸、技术要求、标记和标志。适用于整模自动冷镦机用十字槽精冲模具。 2. 引用标准 GB818 十字槽盘头螺钉 GB819 十字槽沉头螺钉 GB820 十字槽半沉头螺钉 GB822 十字槽圆柱头螺钉 GB823 十字槽小盘头螺钉 GB845 十字槽盘头自攻螺钉 GB846 十字槽沉头自攻螺钉 GB847 十字槽半沉头自攻螺钉 GB944.1 螺钉用十字槽 GB950 十字槽圈头木螺钉 GB951 十字槽沉头木螺钉 GB952 十字槽半沉头木螺钉 GB6560 十字槽盘头自攻锁紧螺钉 GB6561 十字槽沉头自攻锁紧螺钉 GB6562 十字槽半沉头自攻锁紧螺钉 GB9456 十字桶凹穴六角头自攻螺钉 3. 精冲模的外形尺寸及适用范围 精冲模的外形尺寸及适用范围应符合图1及表1的规定。 表1 精冲模外形尺寸 精冲模类型 外径 D (mm) 长度 L (mm) M3 6.3 9.5 M4 8.9 12.5 M5 10.5 15.0 M6 12.5 17.5 M8 15.0 20.0 M10 18.0 22.0 4. 十字槽及头部的型式与尺寸 精冲模十字槽及头部的型式与尺寸应能保证制品上十字槽及头部的型式与尺寸符合GB944.1及相应产品标准的规定。 5. 材料、热处理及表面处理 精冲模的材料、热处理、表面处理以及表面加工要求，由制造者确定。 6. 标记 精冲模的标记内容及顺序为： 6.1 名称：十字槽精冲模 6.2 制品的规格：仅标记螺纹直径规格，其中小数点及自攻螺钉用螺纹的ST必须省略 6.3 十字槽的型式：按GB944.1等十字槽标准的规定，但H型允许省略 6.4 标记示例：GB818十字槽盘头螺钉、M6.H型；精冲模：外径D=23mm、长度L=25mm的十字槽精冲模的标记：十字槽精冲模JB/T7383818M6 7. 标志与包装 7.1 精冲模上的标志应符合下列要求。 7.1.1 商品精冲模必须制出标志。标志部位由制造者确定。 7.1.2 标志的内容为：制品的标准编号（“GB”及年代号应予省略）、制品的规格（小数点及自攻螺钉用螺纹的ST必须省略）及十字槽的型式（H型允许省略）。制造者的商标或其他鉴别符号。 7.1.3 标志示例：GB818十字槽盘头螺钉、M6、H型精冲模的标志：××818M6 XX 制造者的商标或其他鉴别符号。 7.2 包装、运输及存储的要求，由制造者根据有关标准确定。 附加说明：本标准由全国紧固件标准化技术委员会提出，由机械工业部机械标准化研究所归口并负责起草。
